之前发布过一种4g上网方案，但是使用效果不理想问题很多。主要问题有：1，网卡为杂牌，网络不稳定发热量大，2，sim卡无法跟换，3，没有工作状态指示灯，4，只能用WiFi上网，无法用usb数据上网，5，无wifi信号天线，其他设备连接不稳定。如想了解之前的方案可翻阅。
完美的新方案正式开始

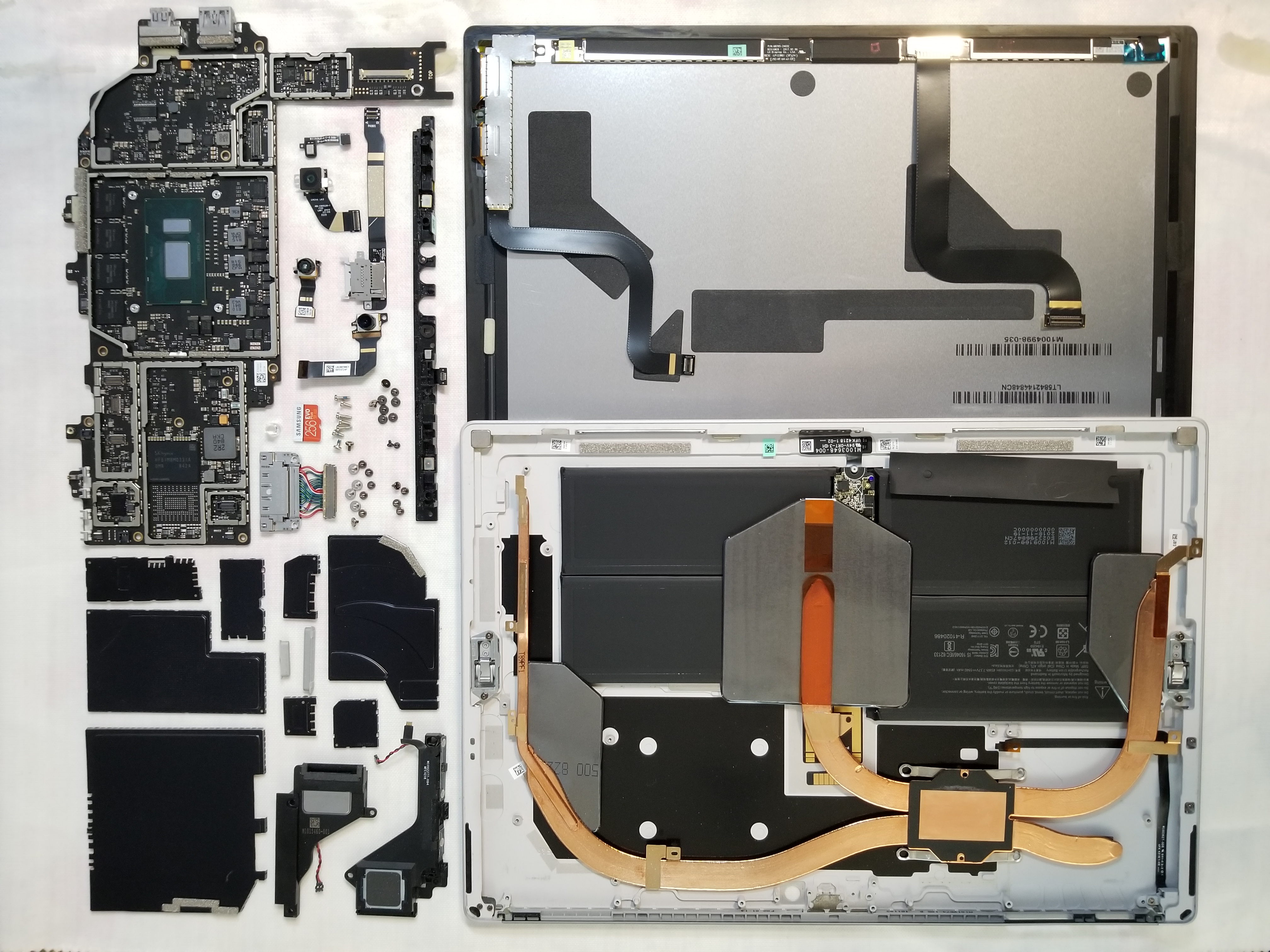

首先拆机，详细拆解之前有发文章可翻阅。
详细拆解有文章可翻阅
第一：选择网卡，缩小网卡体积。

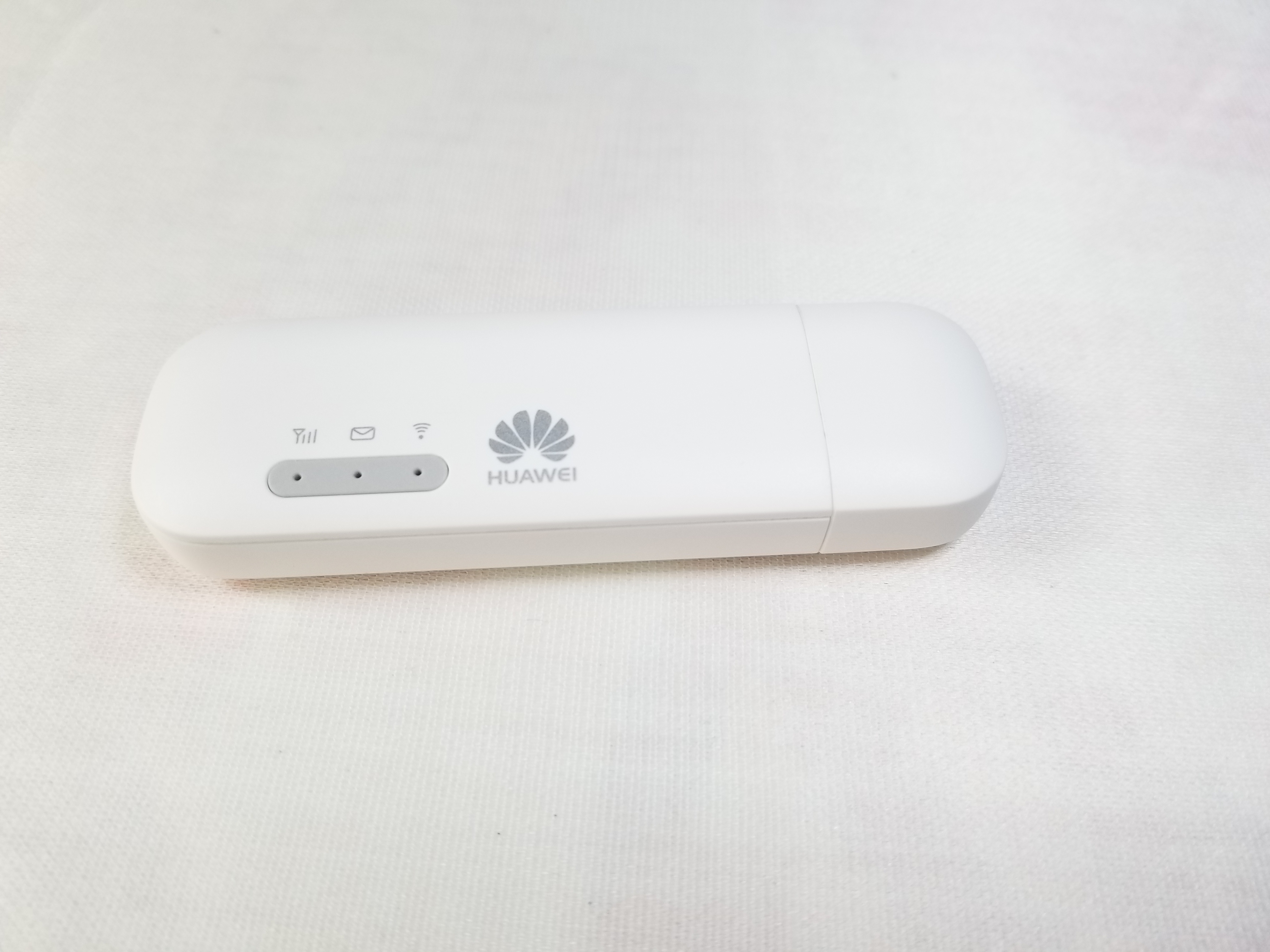

这次选择了华为的无线网卡E8372，支持LTE CATA4标准，150M高速上网。

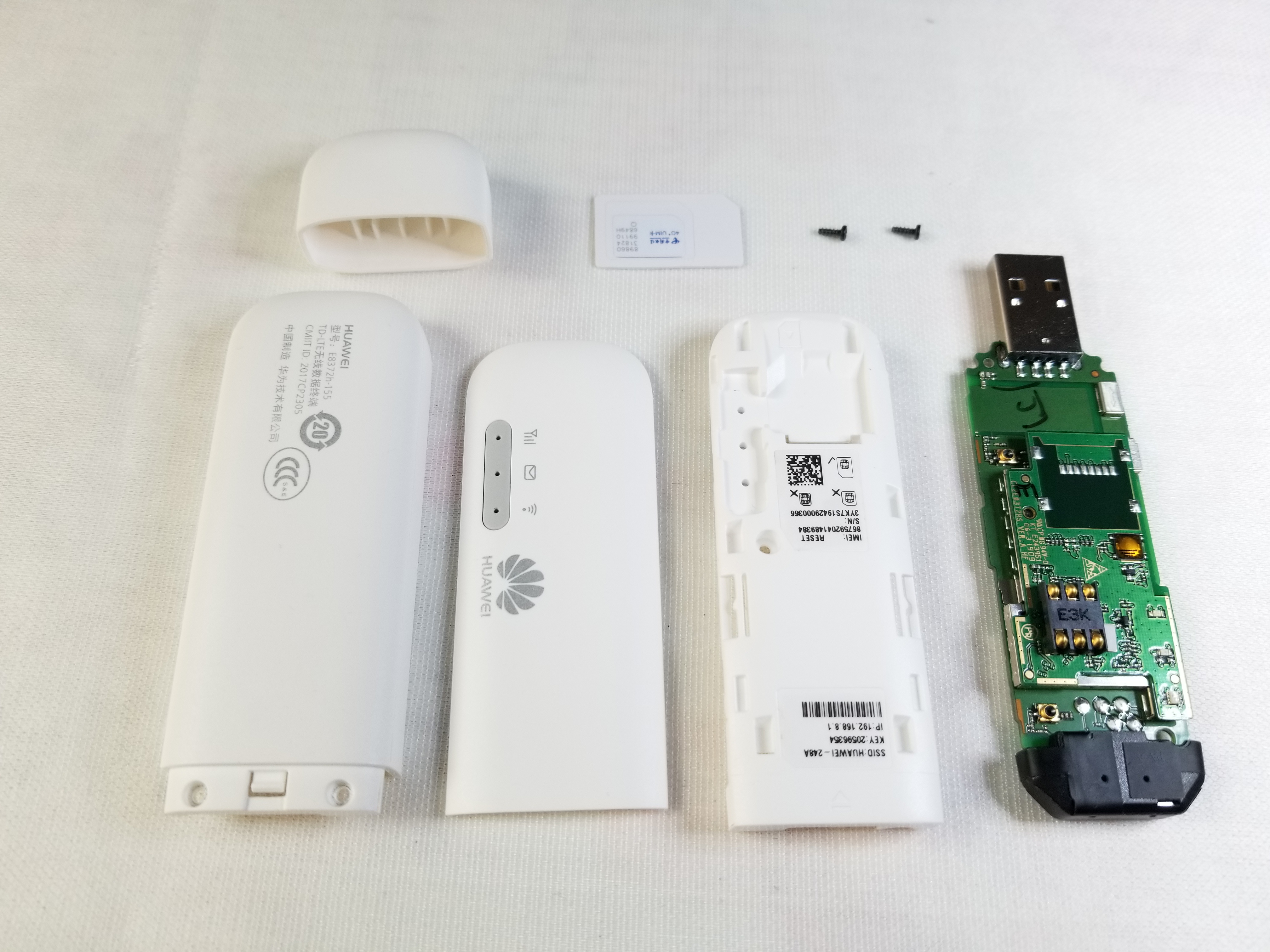

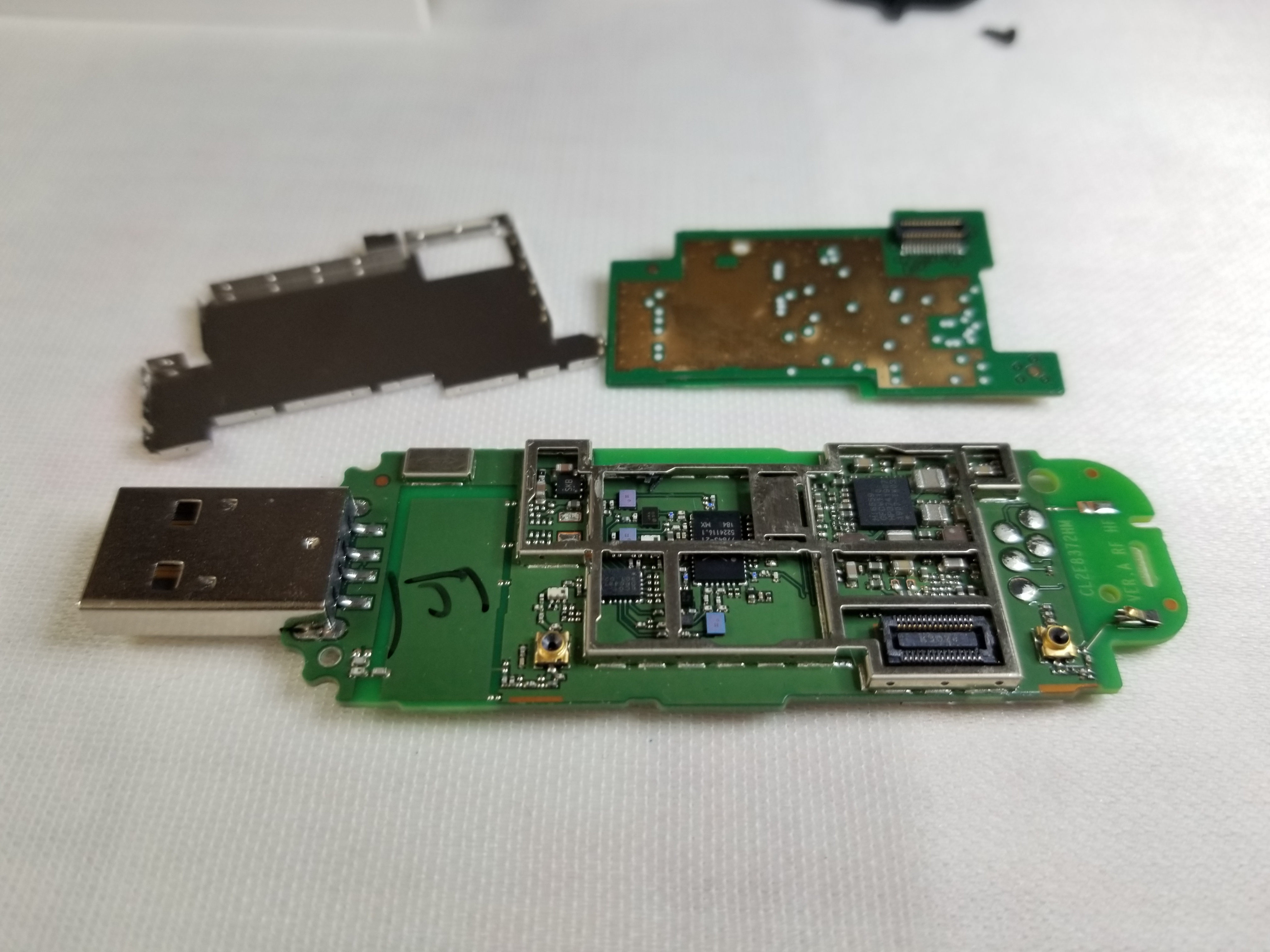

拆解，是双层板设计，做工还可以，是双层板设计，好多海思芯片。

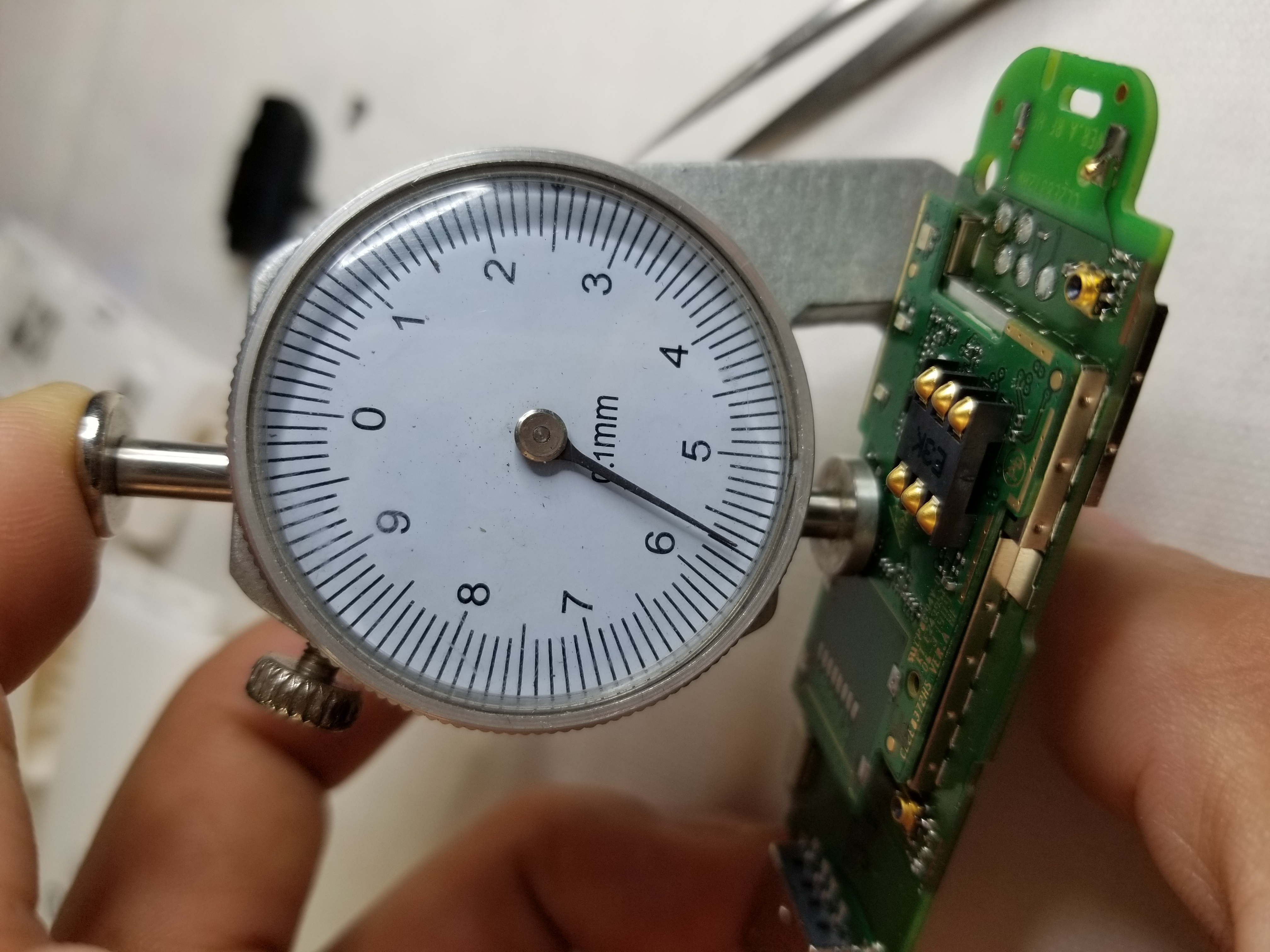

测了一下厚度，厚度超了好多，根本放不进去呀，平板内部空间厚度只有4.4mm，唉头疼。

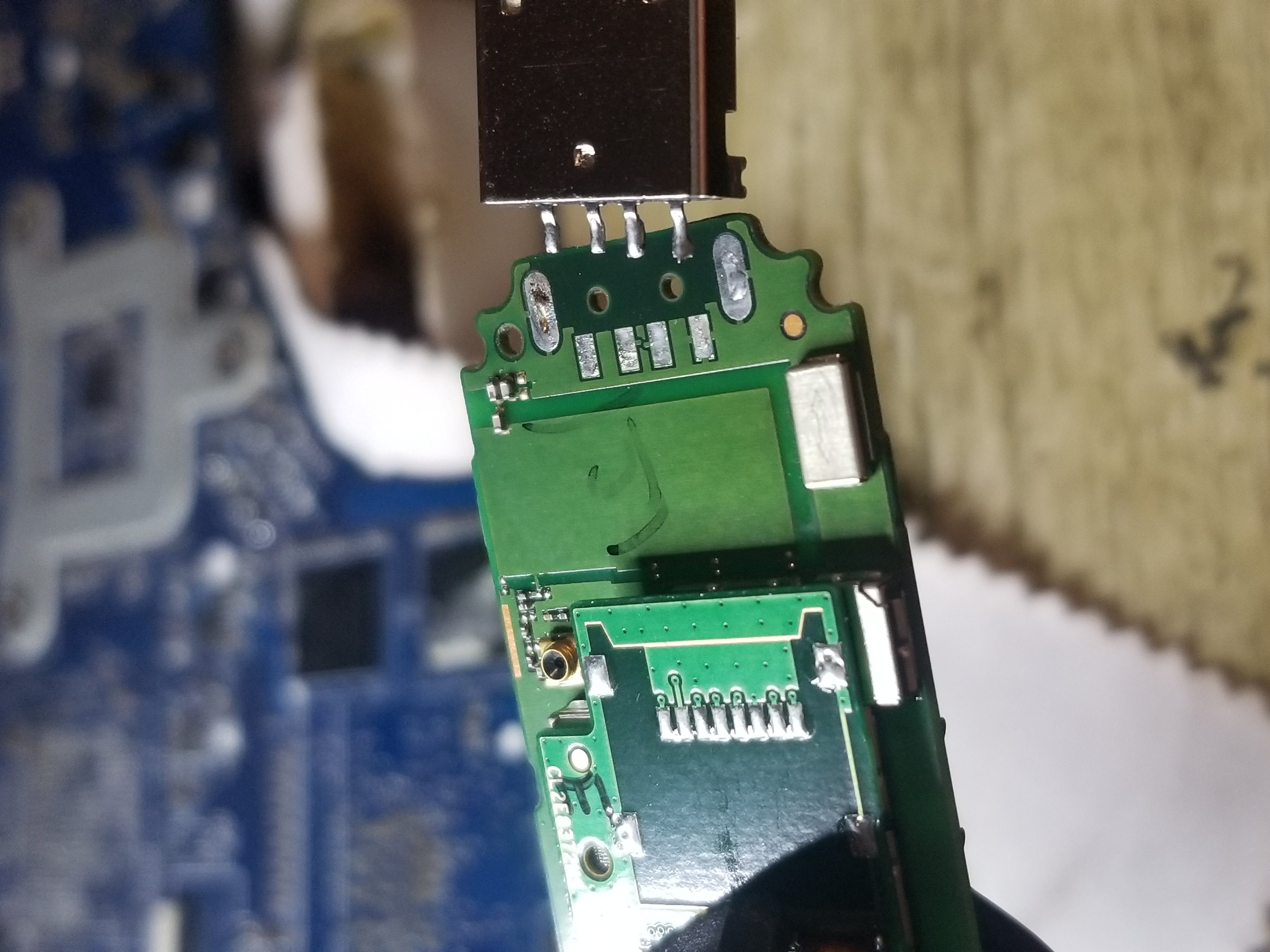

缩小网卡体积先去usb口
主板与副板由30p排插相连，首先尝试去掉顶层副板，因为元件不是很多。

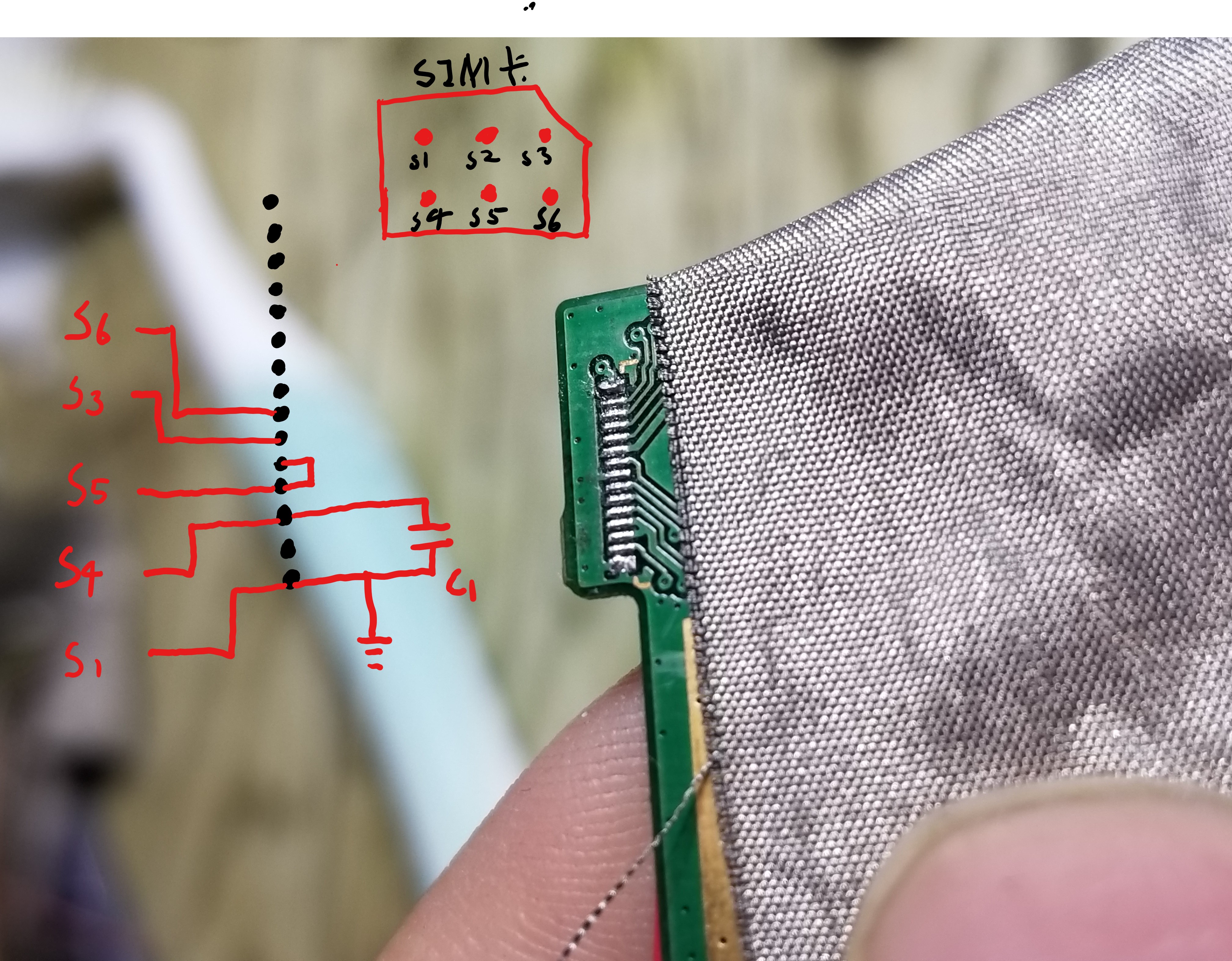

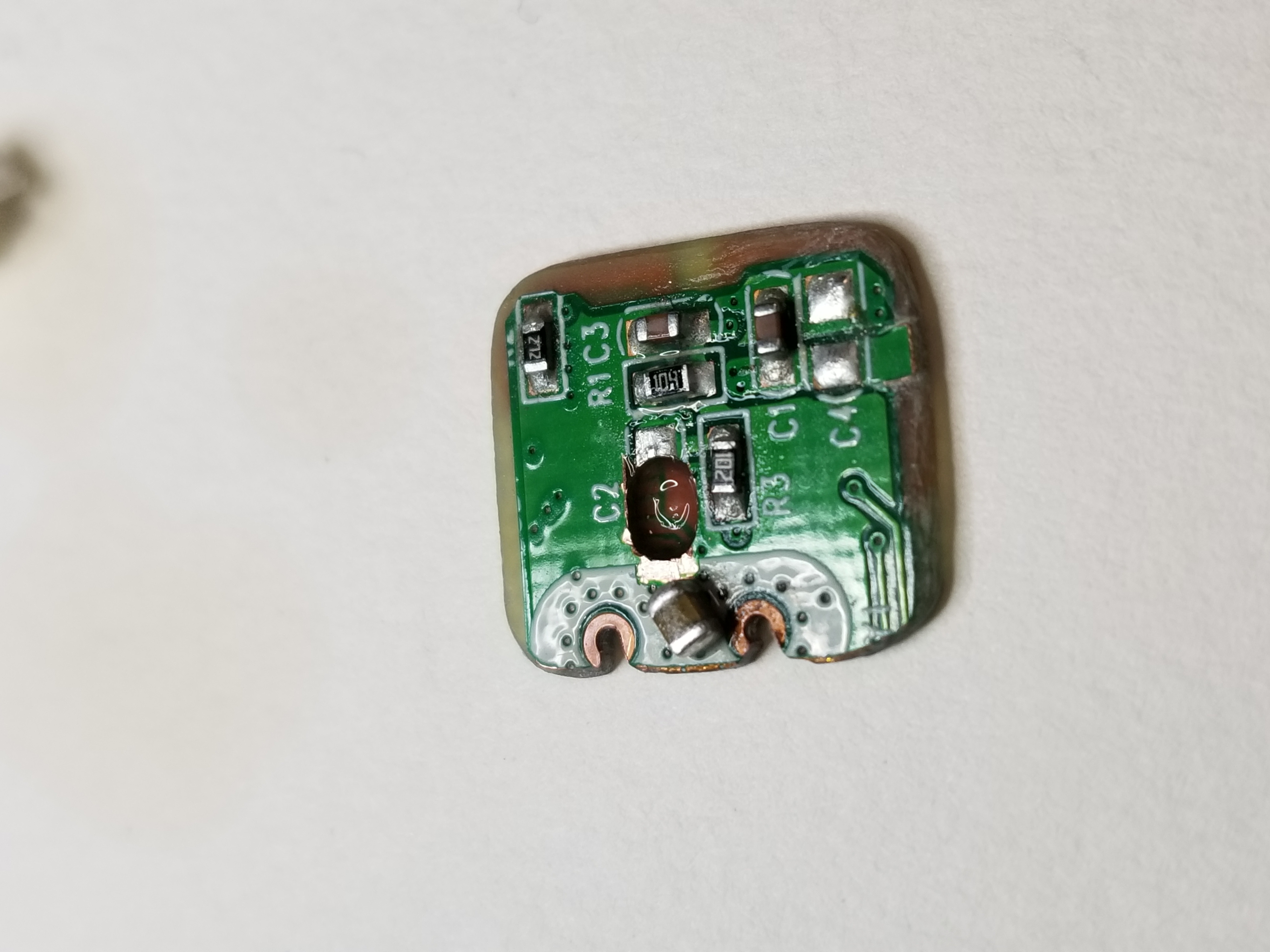

副板重要的连线如下图，c1电容必须要有，不然sim卡无法识别。其它连线为指示灯及tf卡部分，可以选择直接抛弃。

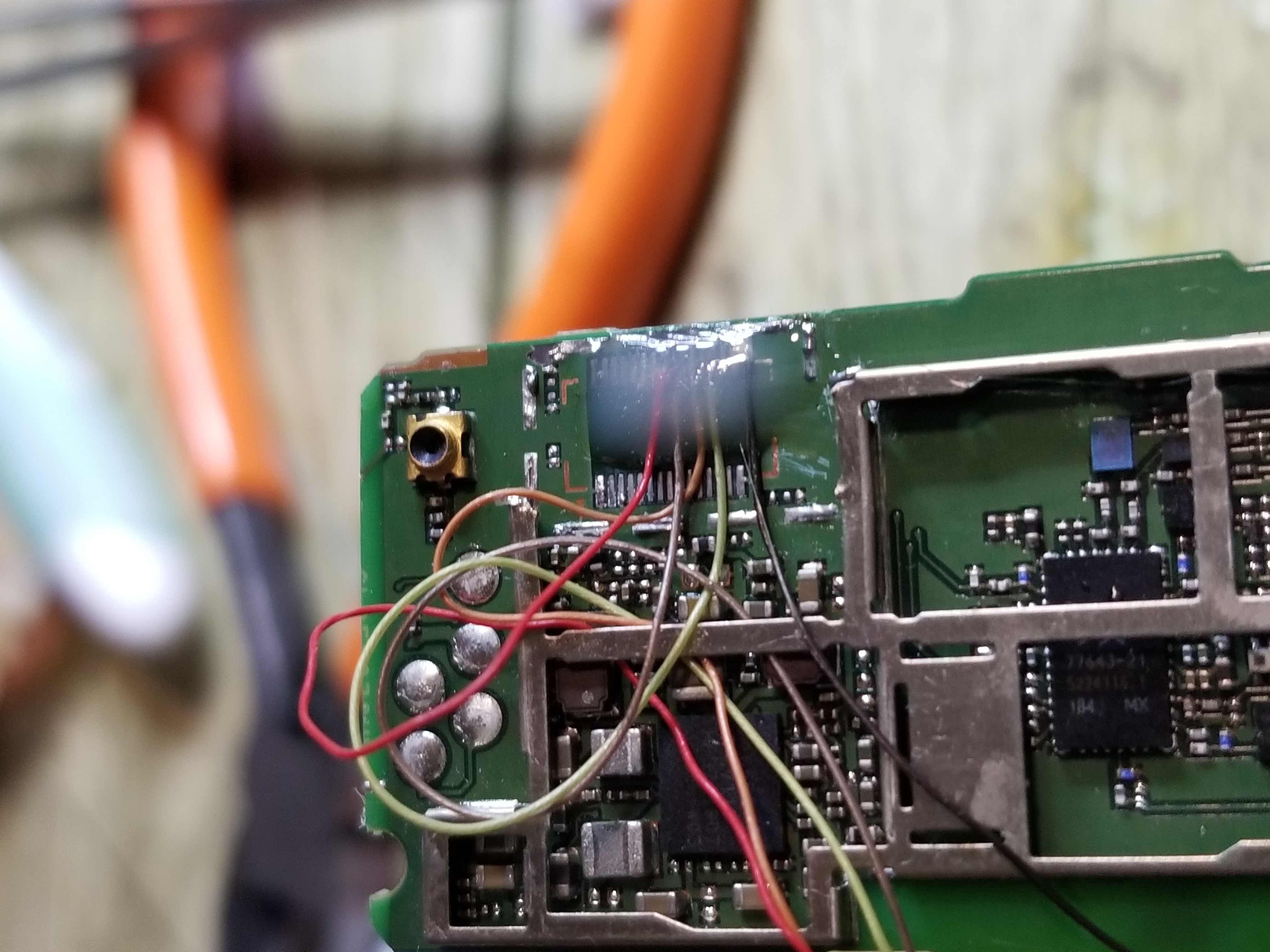

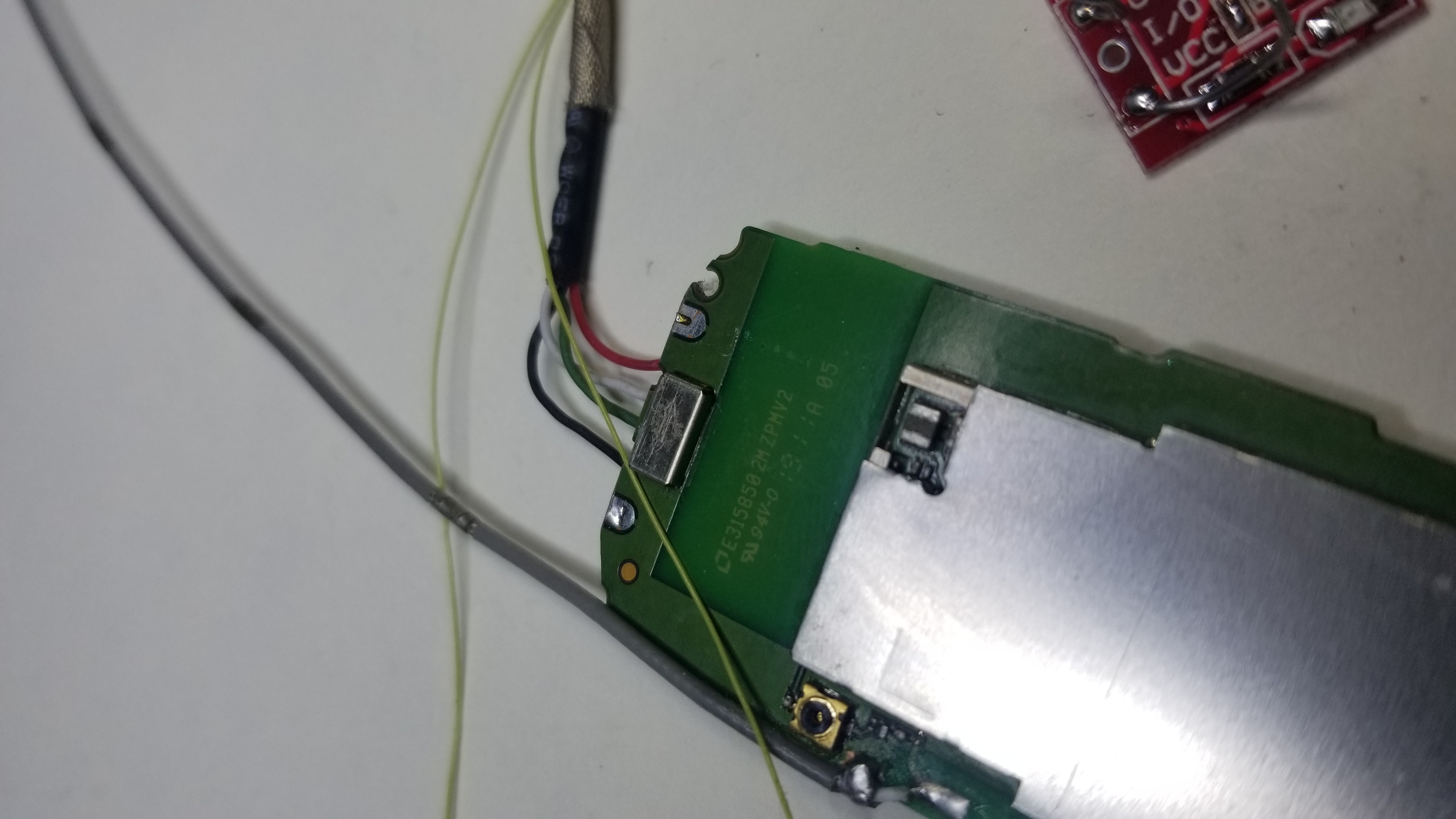

飞线测试，测试焊的很随意，请谅解。
测试成功，sim卡的2触点是落空的。

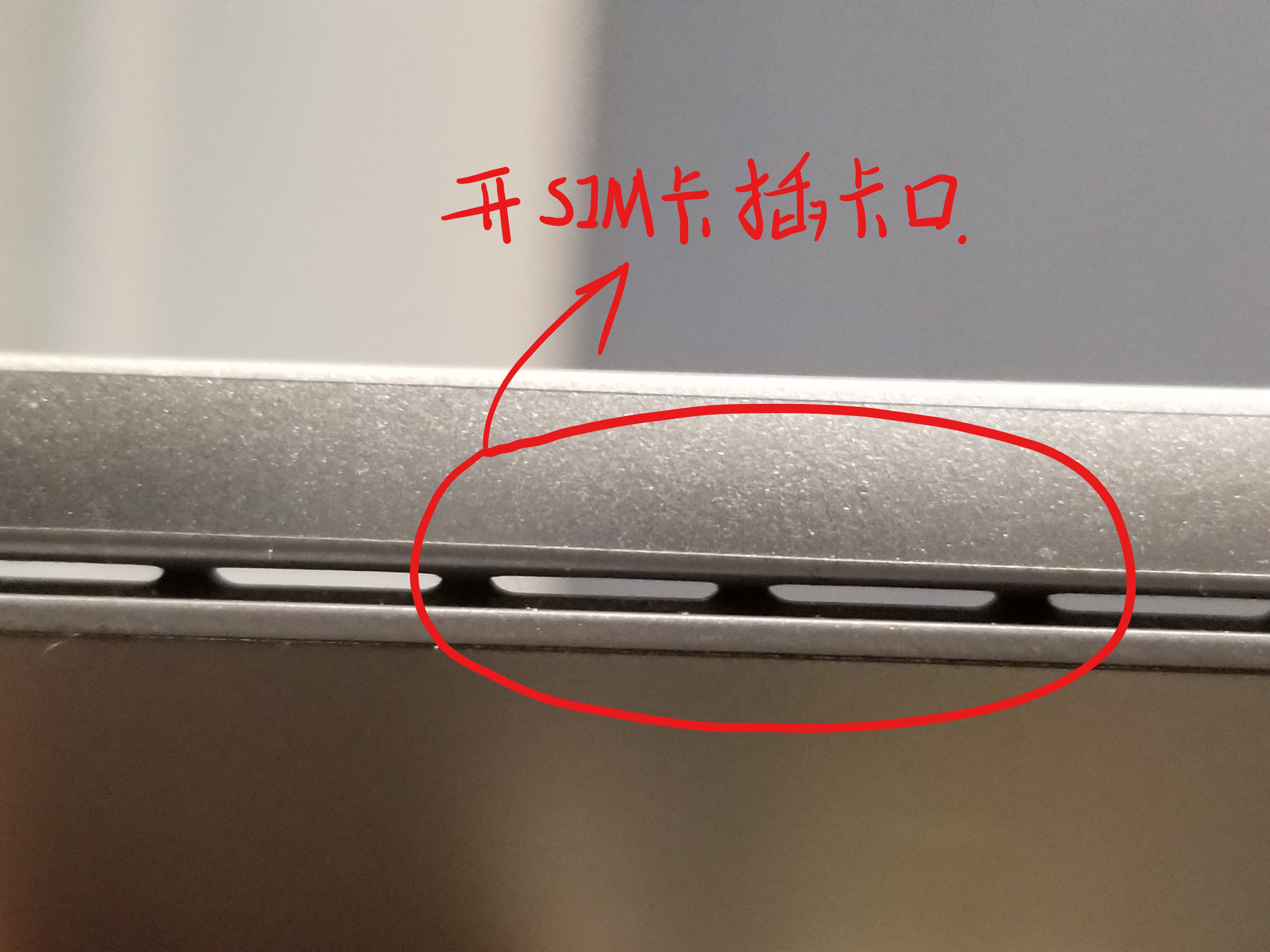

第二：在外壳上开sim卡槽口，这样就可以随意换sim卡了。
确定开口位置，准备开刀。

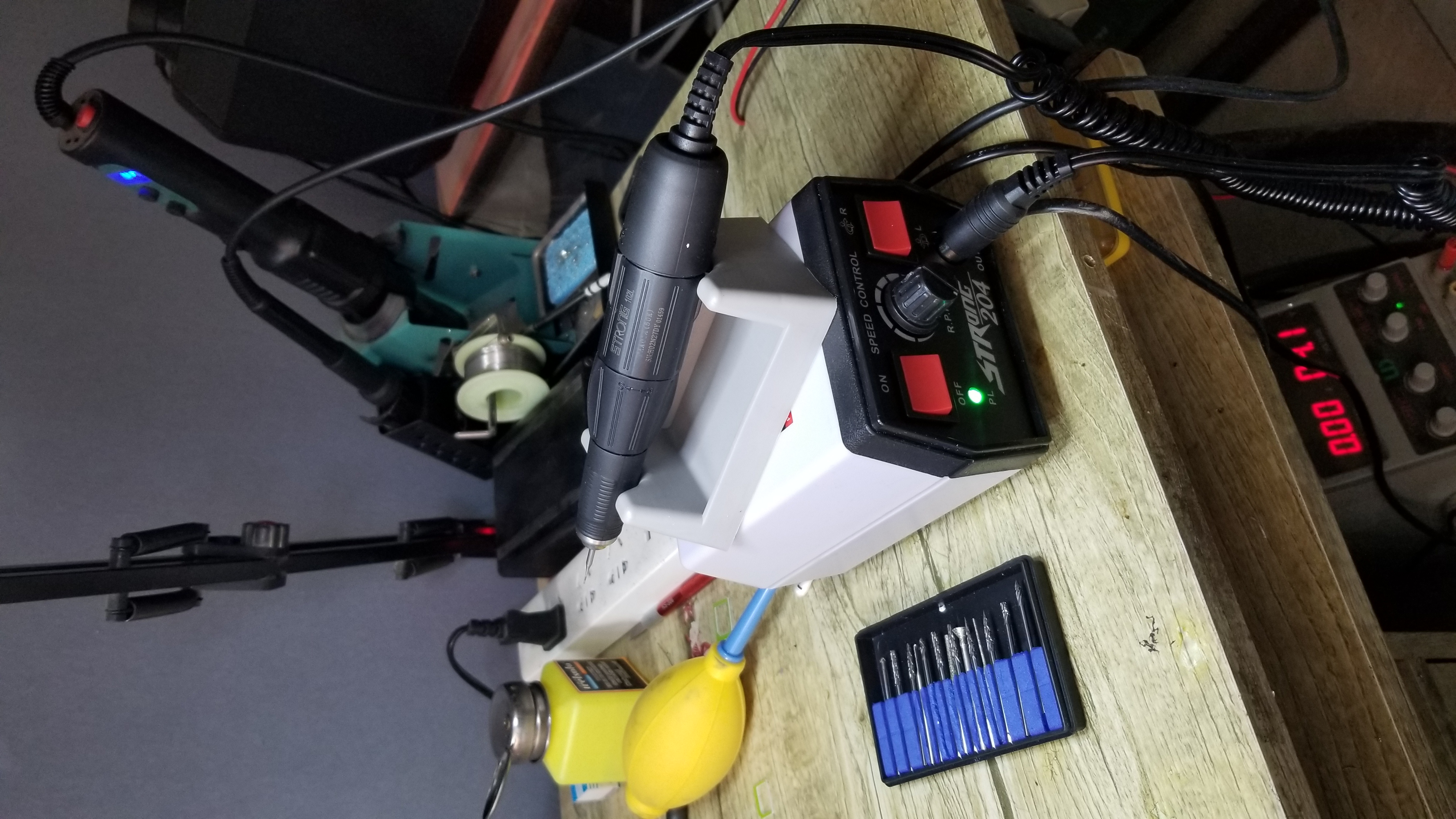

设备：小型雕刻机。

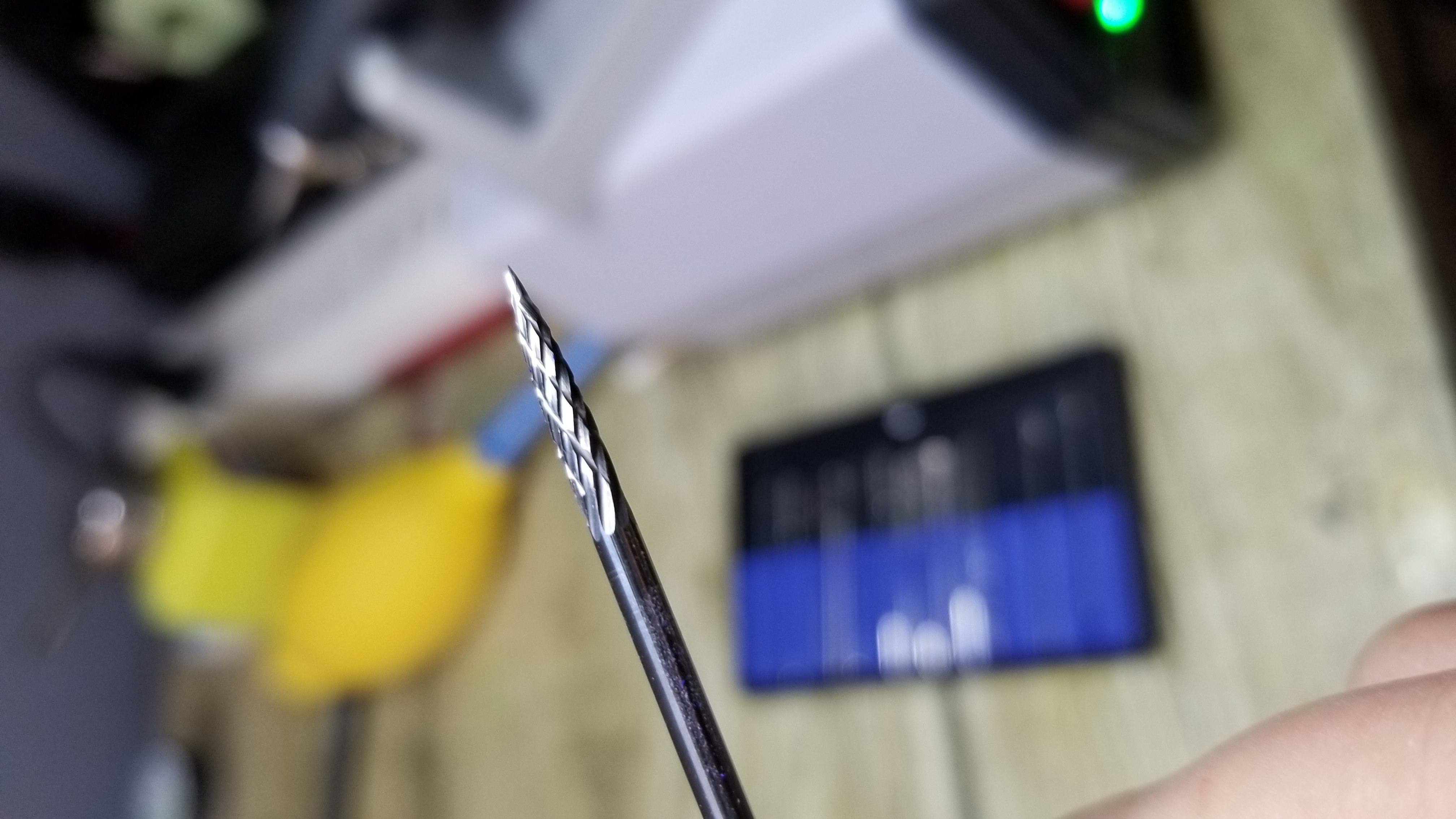

钨合金针（铣刀）

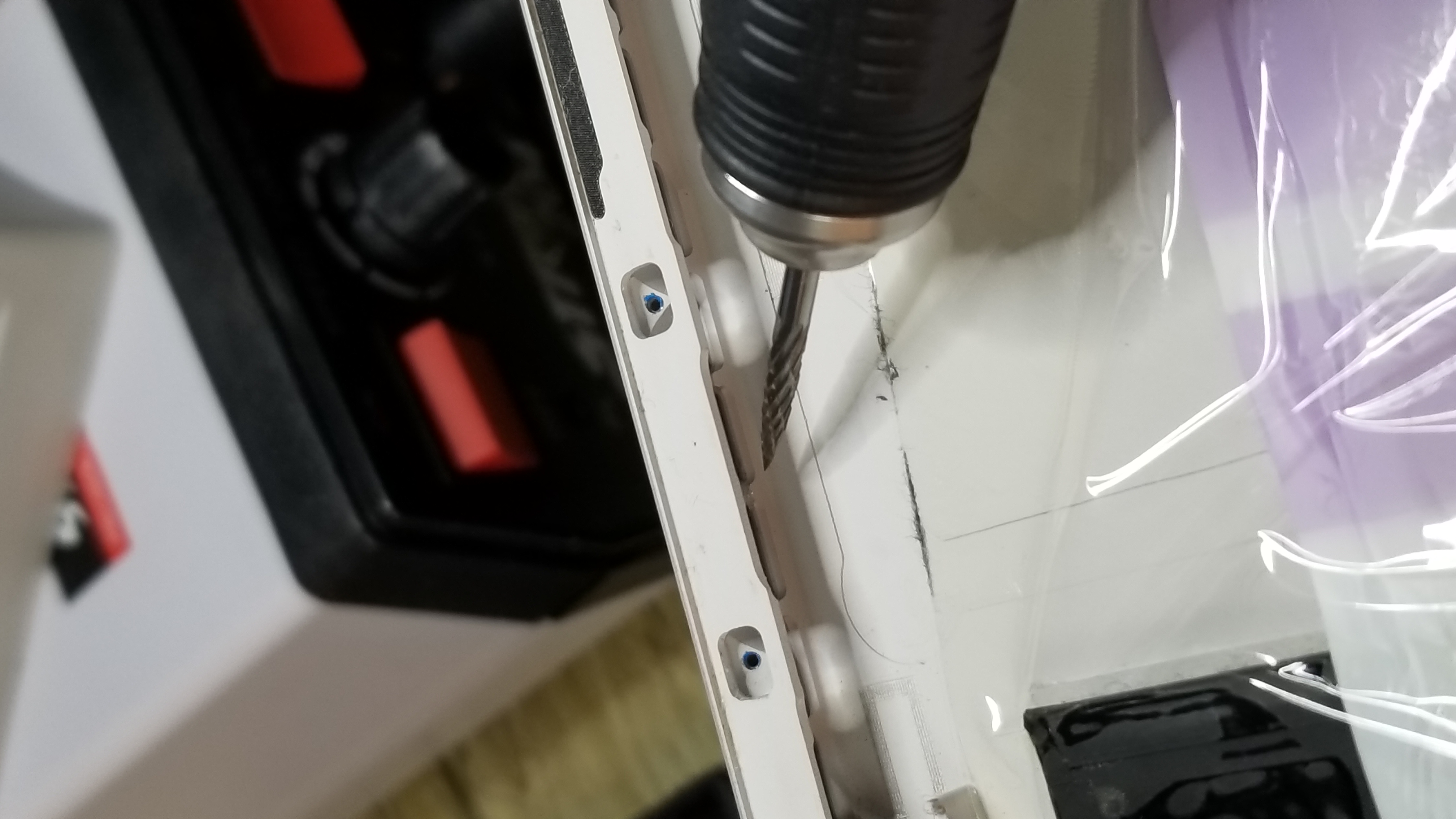

开刀，一定去掉主板，因为碎屑可能会导致电路短路。
完工，
清理干净，装上弹出式sim卡托。
第三：制作点动开关机电路，
在音量-+键中间加一个点控按键，当音量-+键同时按下此按键导通，

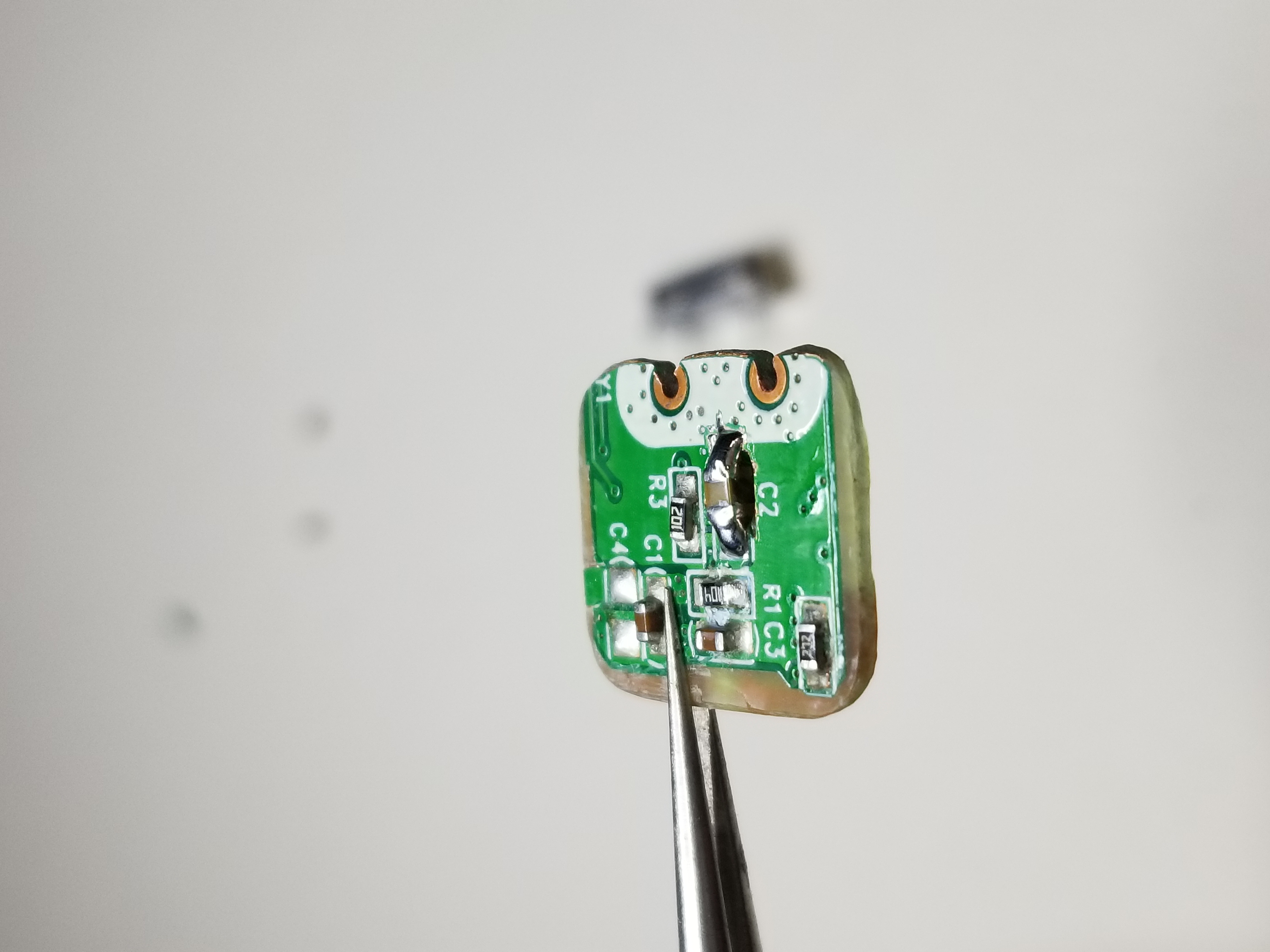

在网卡背面空白处添加开关电路，

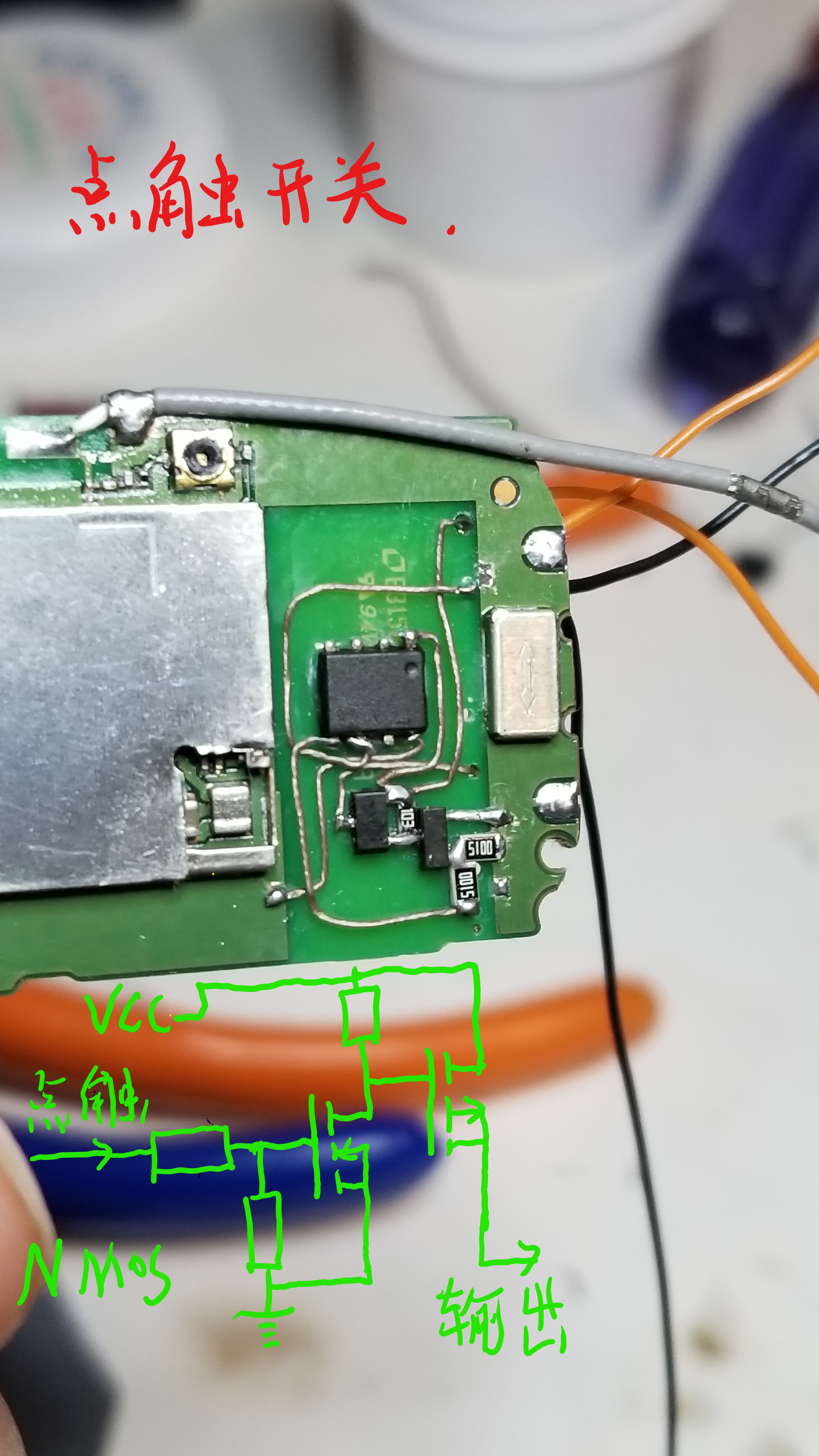

电路组成，一个点动自锁芯片，一个n型mos管，一个p型mos管，三个电阻组成。控制原理是两当音量键同时按下是，中间加的按键对地短路，产出一个低电平信号传至自锁芯片，芯片输出持续高电平，传至N型mos管g极，N型mos管导通，此时P型mos管g极相当与对地短接g极为低电平，P型mos管导通，漏极给网卡供电，网卡启动。关机同理，原理图如下。

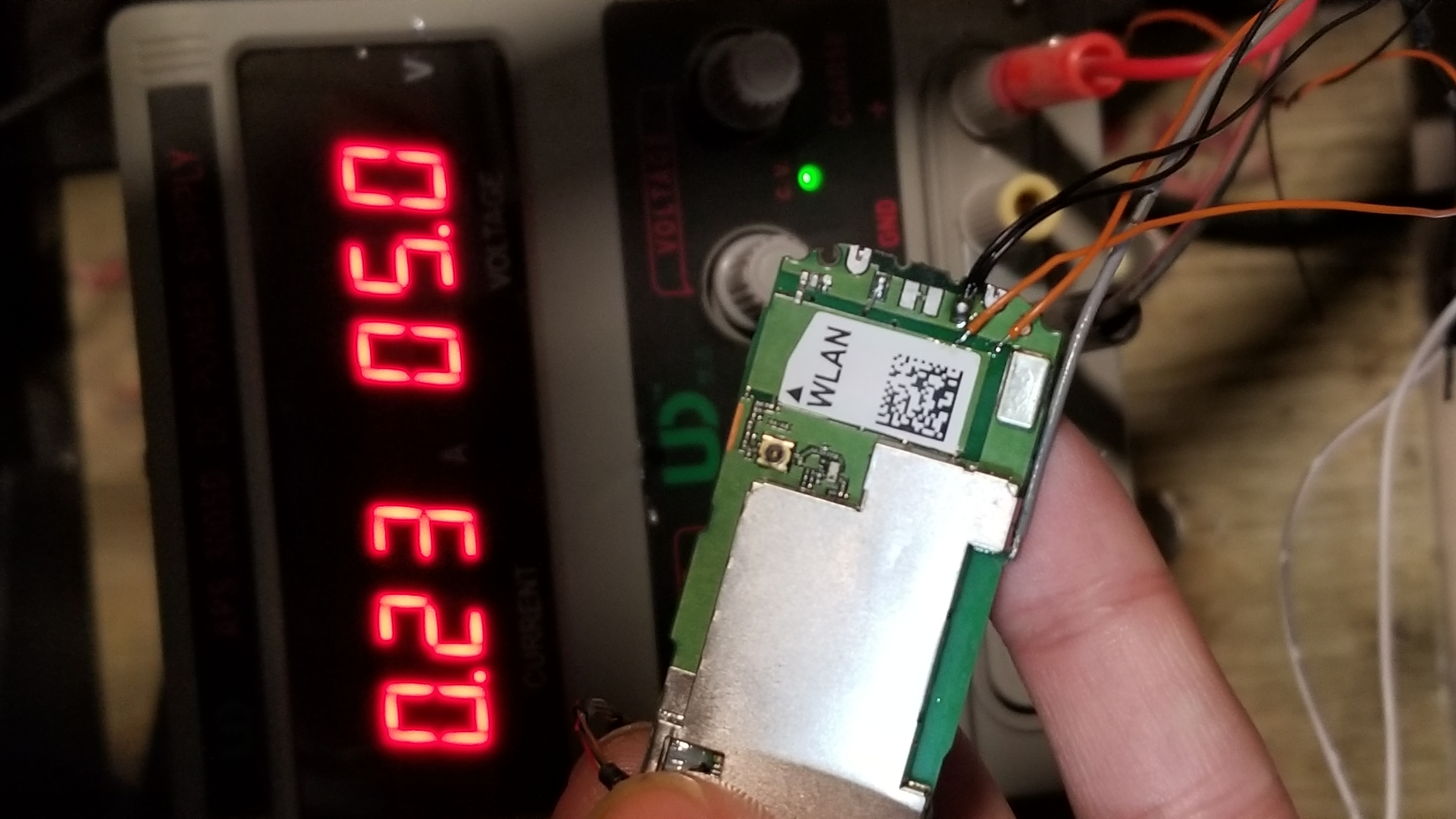

通电测试，最大功率1.1w左右
第四，添加网卡工作状态指示灯

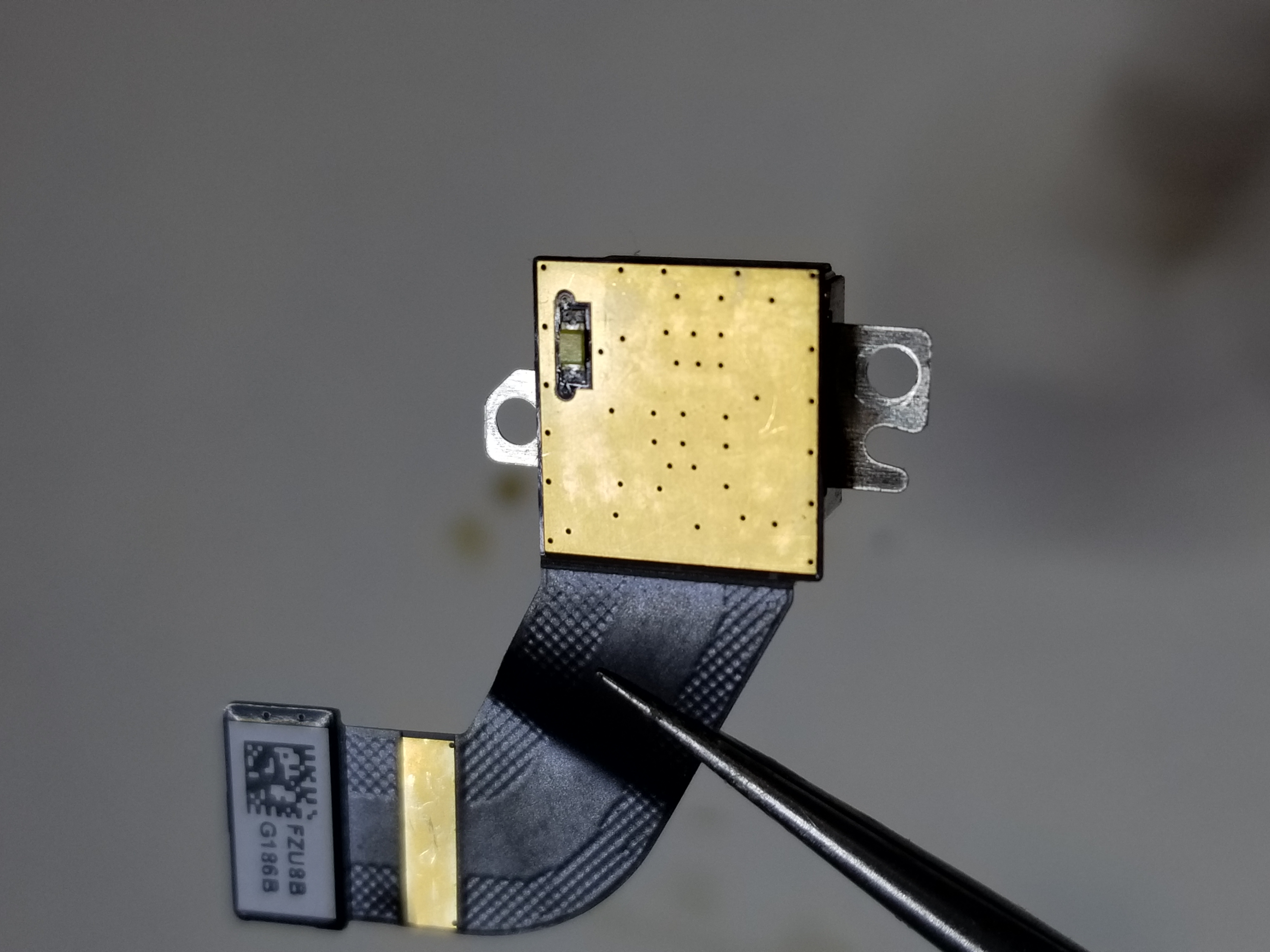

在前置摄像头旁有个闪光灯，此灯是接在后置摄像头背面的，此位置醒目有光通道，示灯装在

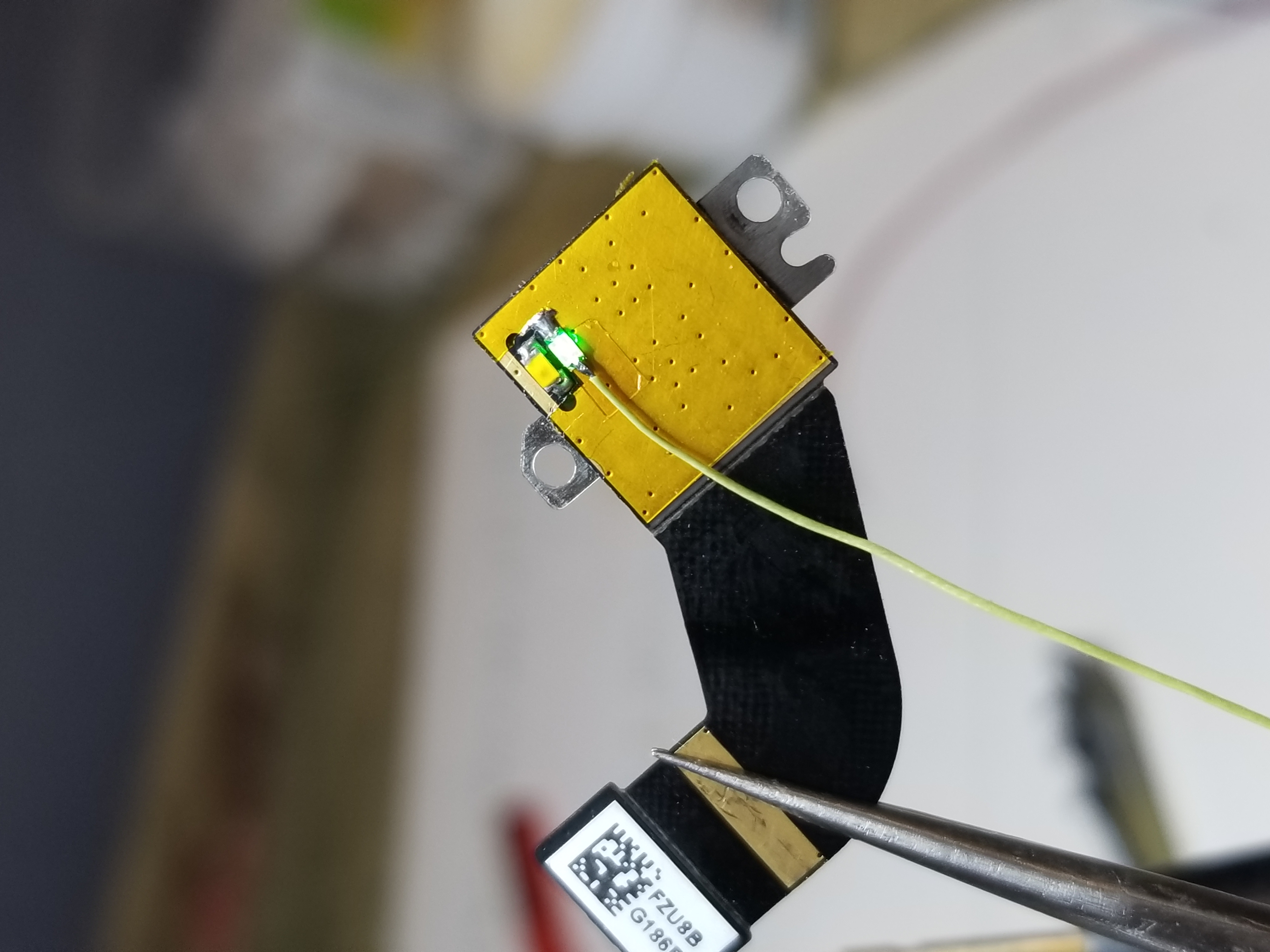

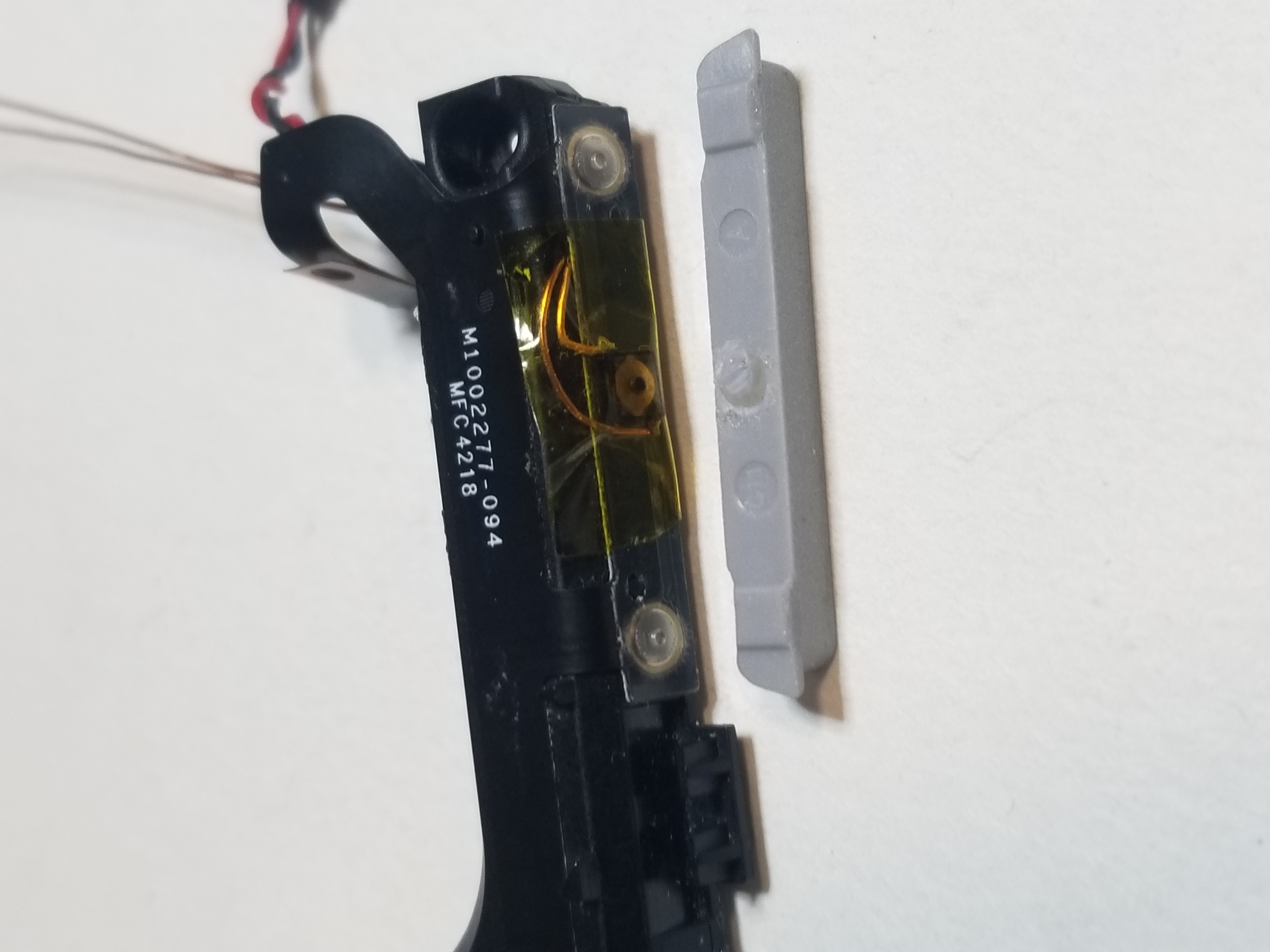

靠在闪光灯旁边，借用闪光灯光通道，负极接地，只接一条供电线。

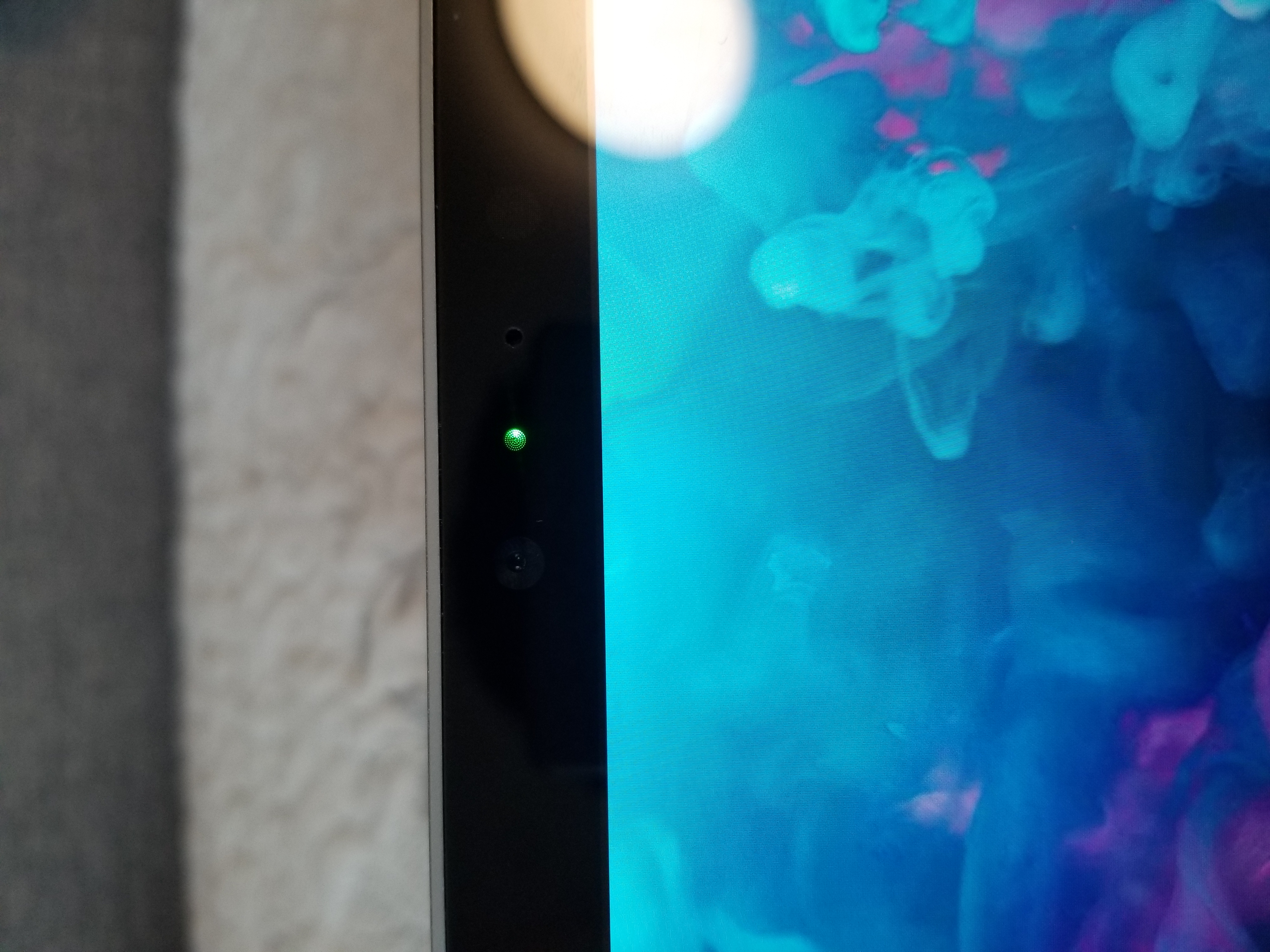

状态提示灯显示效果，完美
第五：制作4g天线，wifi天线。

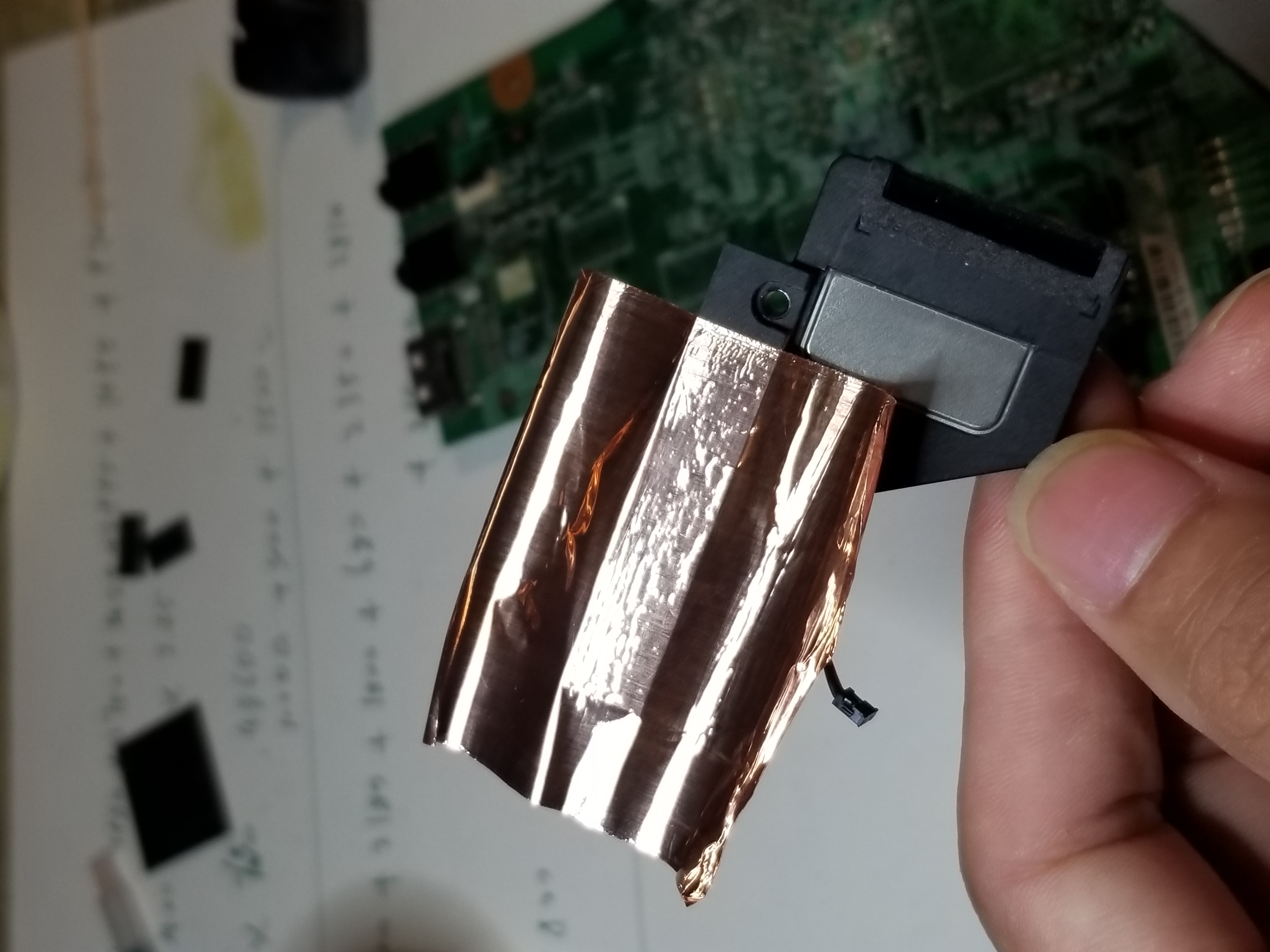

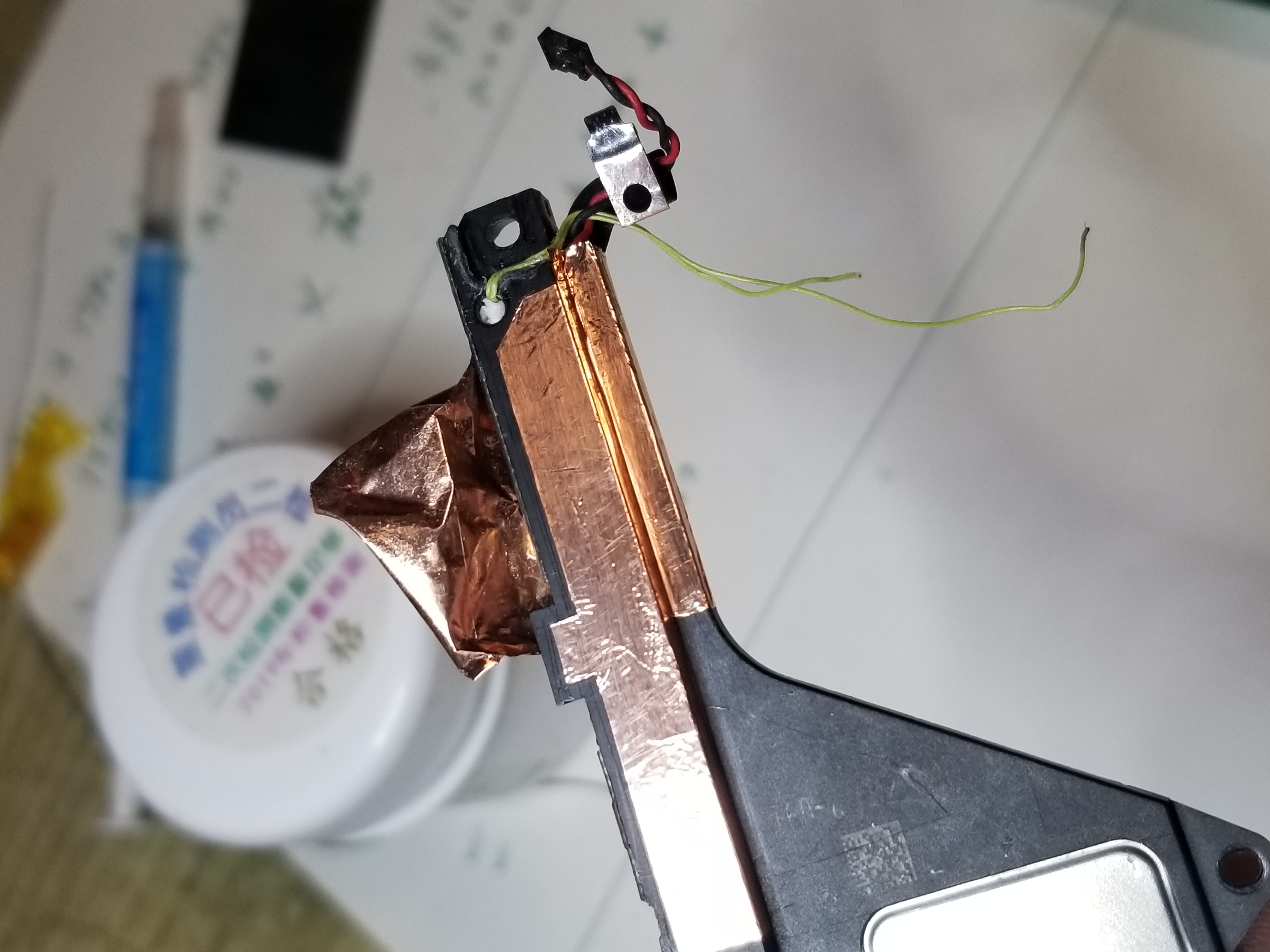

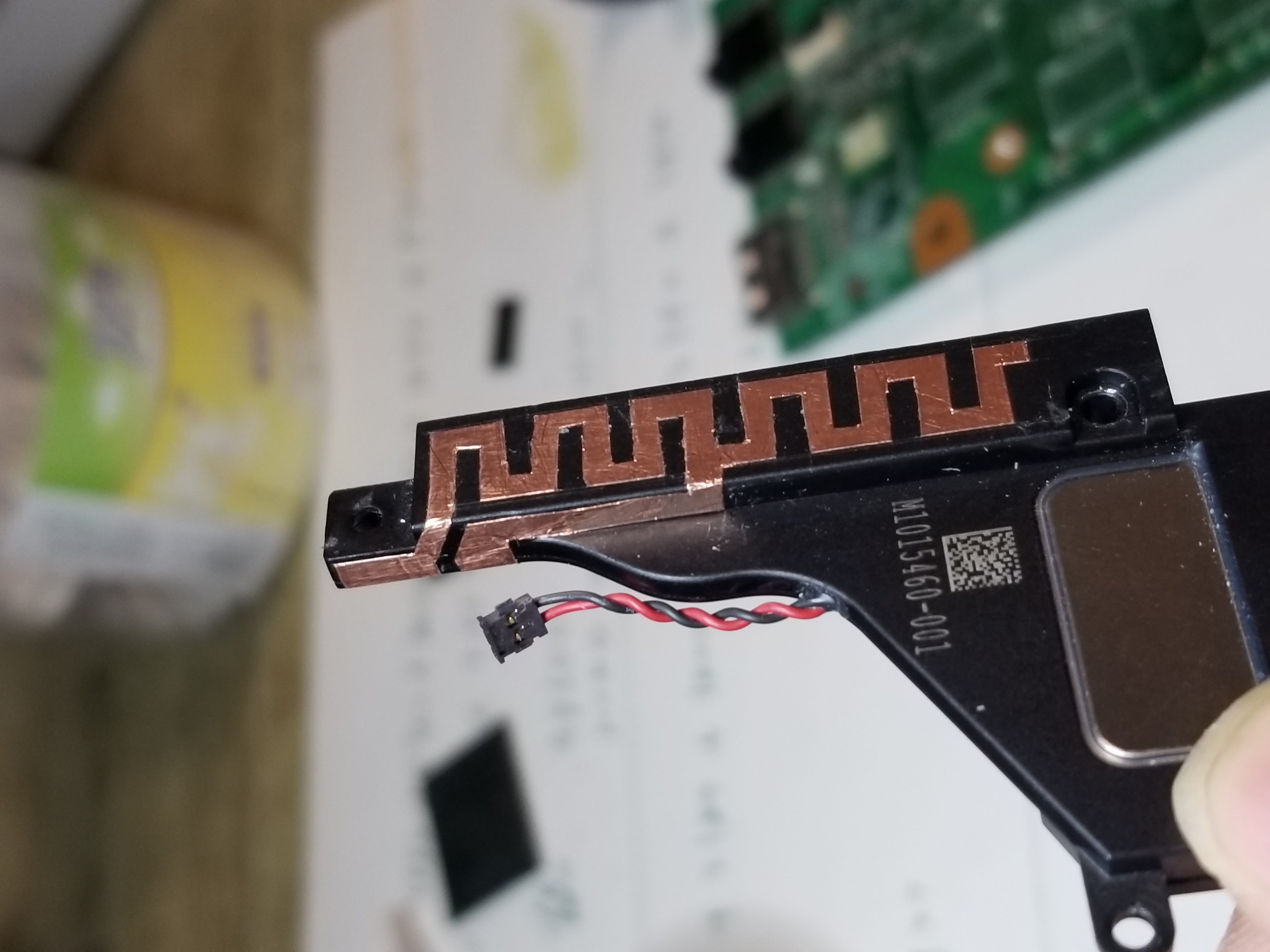

贴铜箔，刻天线，铜箔好处是直接可上锡焊接，
wifi对外其他设备的输出天线
wifi对外其他设备的输出天线
4g天线
4g天线
第六:USB口接线，此处翻车了，折腾了我3天时间

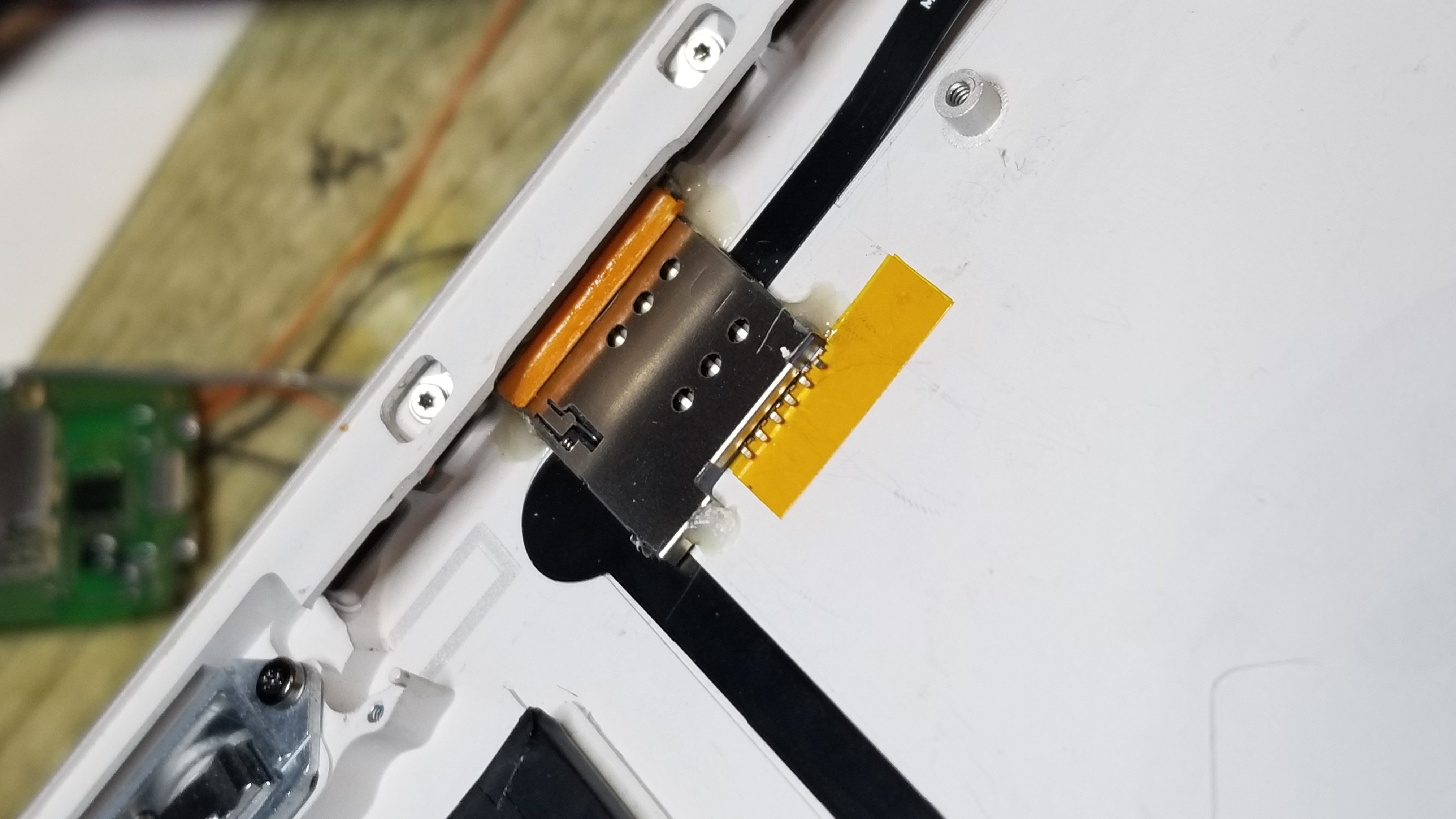

sim卡托接线

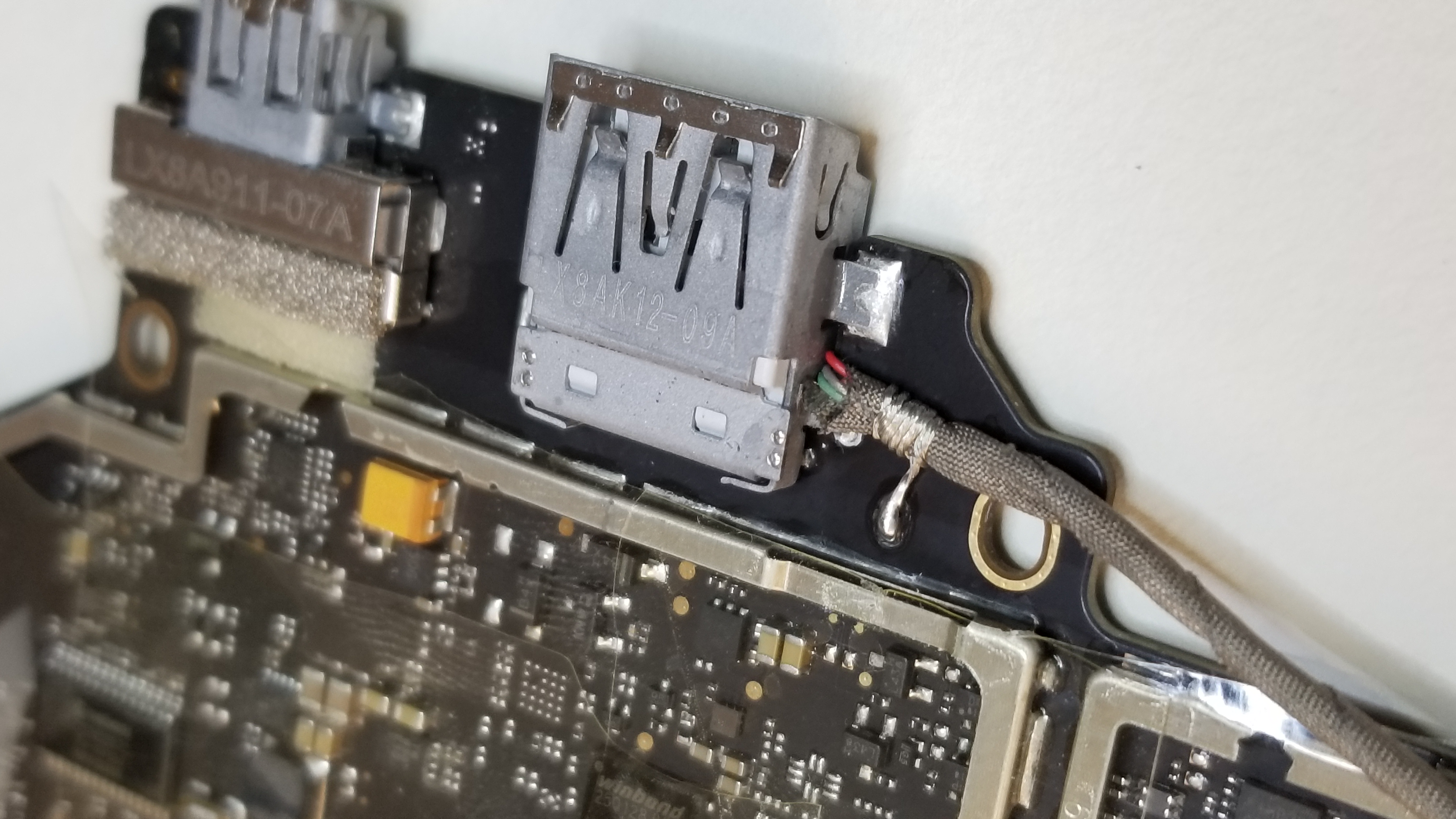

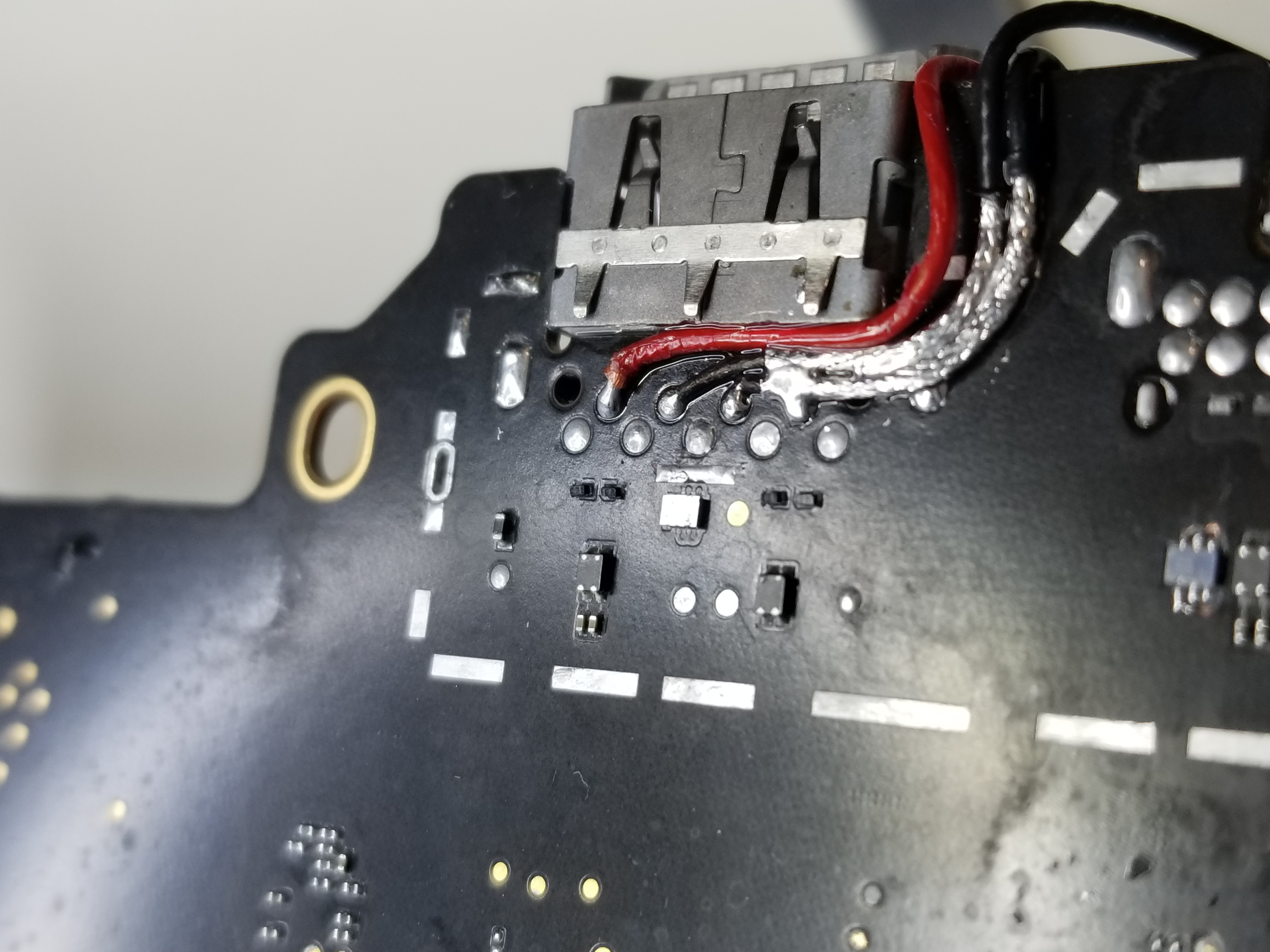

usb接口接线，
看着挺美，可是翻车了，只要有线接在usb口上，不管后端有没有设备，此usb口就无法识别储存卡和手机，只能识别网卡和键鼠。

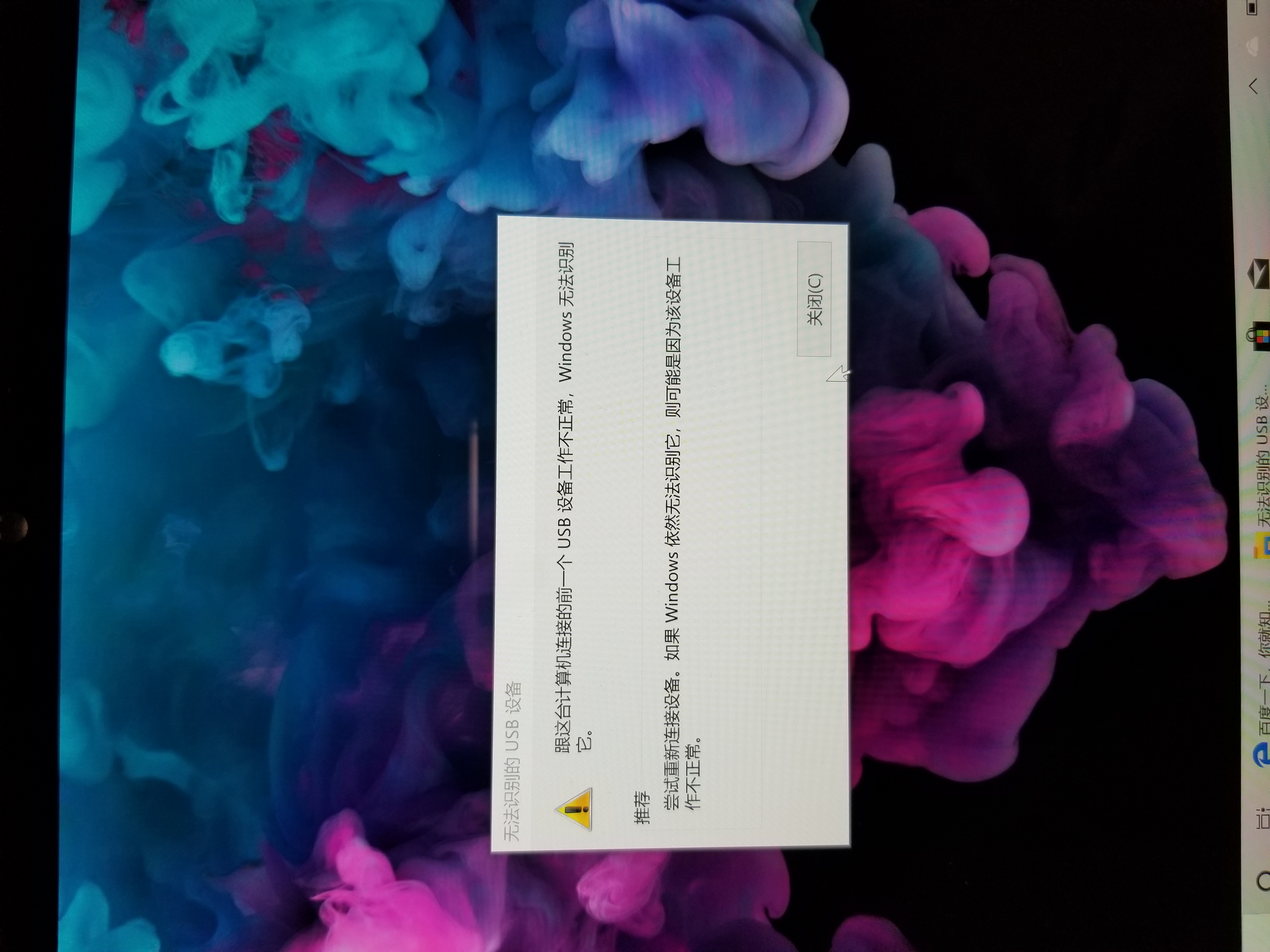

恐怖的'提示
我以为是信号干扰的问题，就重新选了屏蔽线，重接了一遍。
唉，。。。。。。。。。。。。。想死

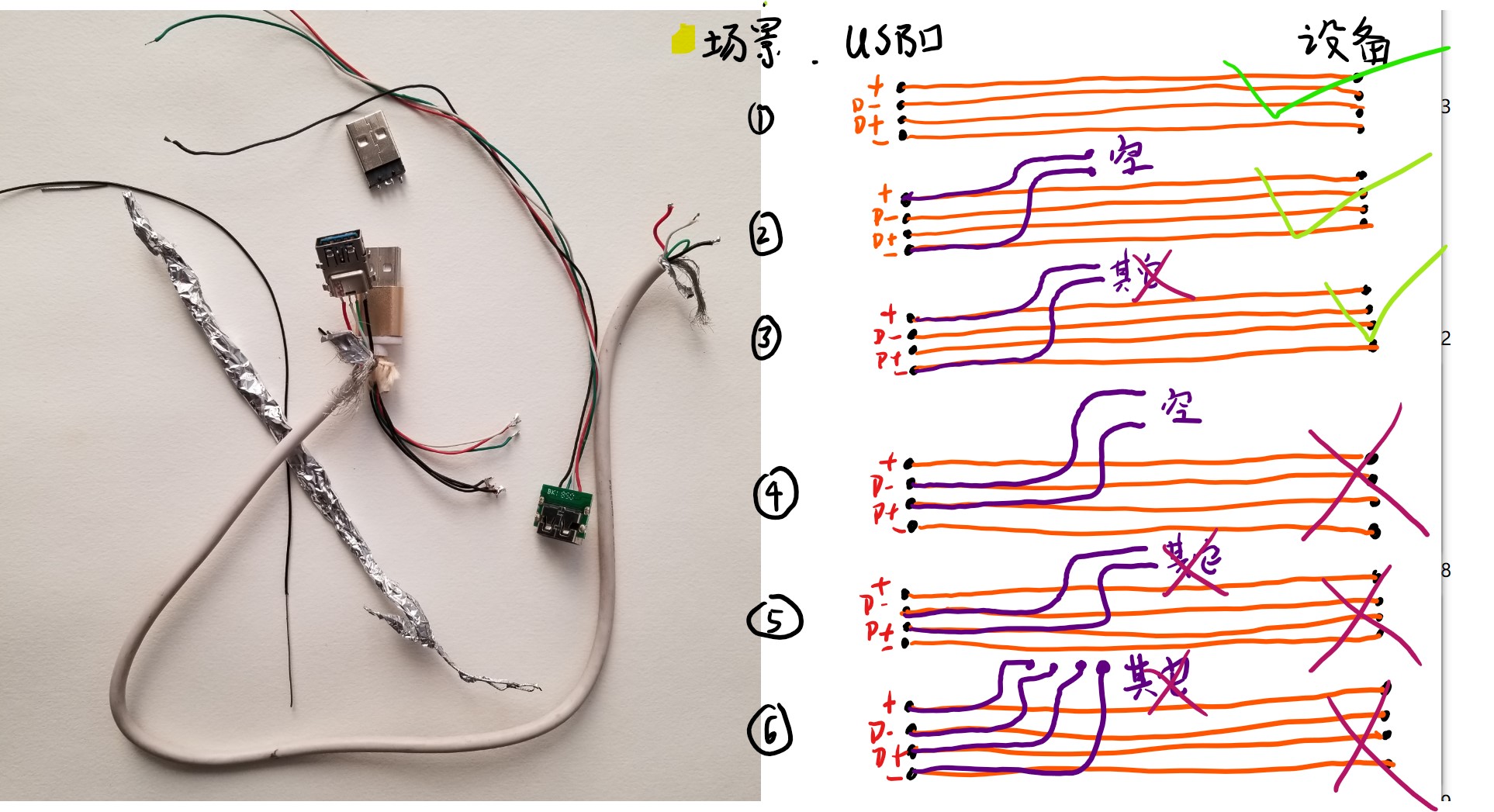

最后各种线各种接各种试，终于得出了以下结论。如下图。那位大神有知道这种断路分线是如何检测到的吗，求告知。
我一直以为sub口可以通过开关设备的二选一工作
第七，USB2.0集线器
没办法不想放弃通过usb上网，只能继续折腾。最终还是选择集线器俗称usb扩展坞。网上有迷你p9usb2.0集线电路，但是快递太慢，就从本地买了这种，改改看。

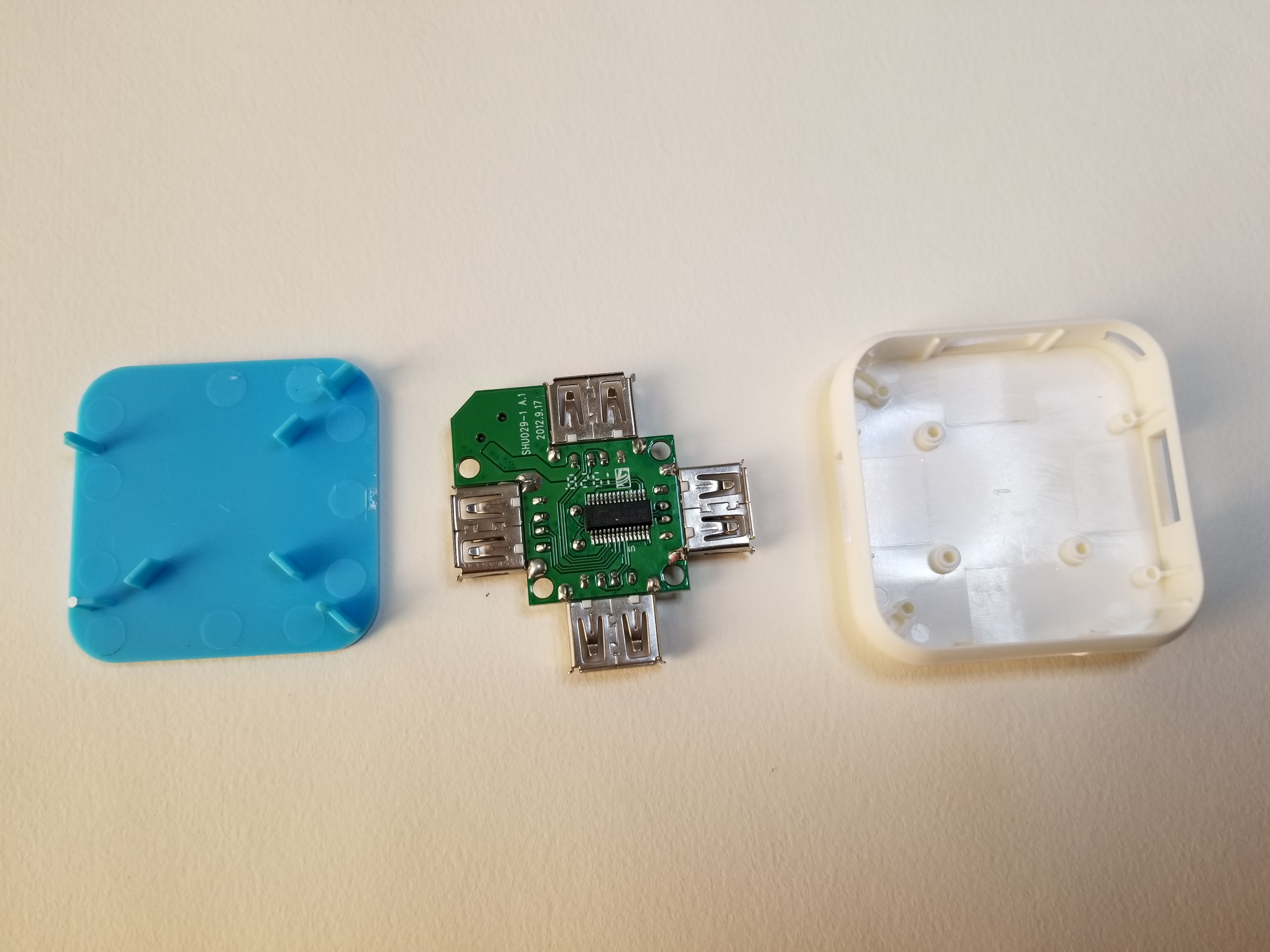

拆解

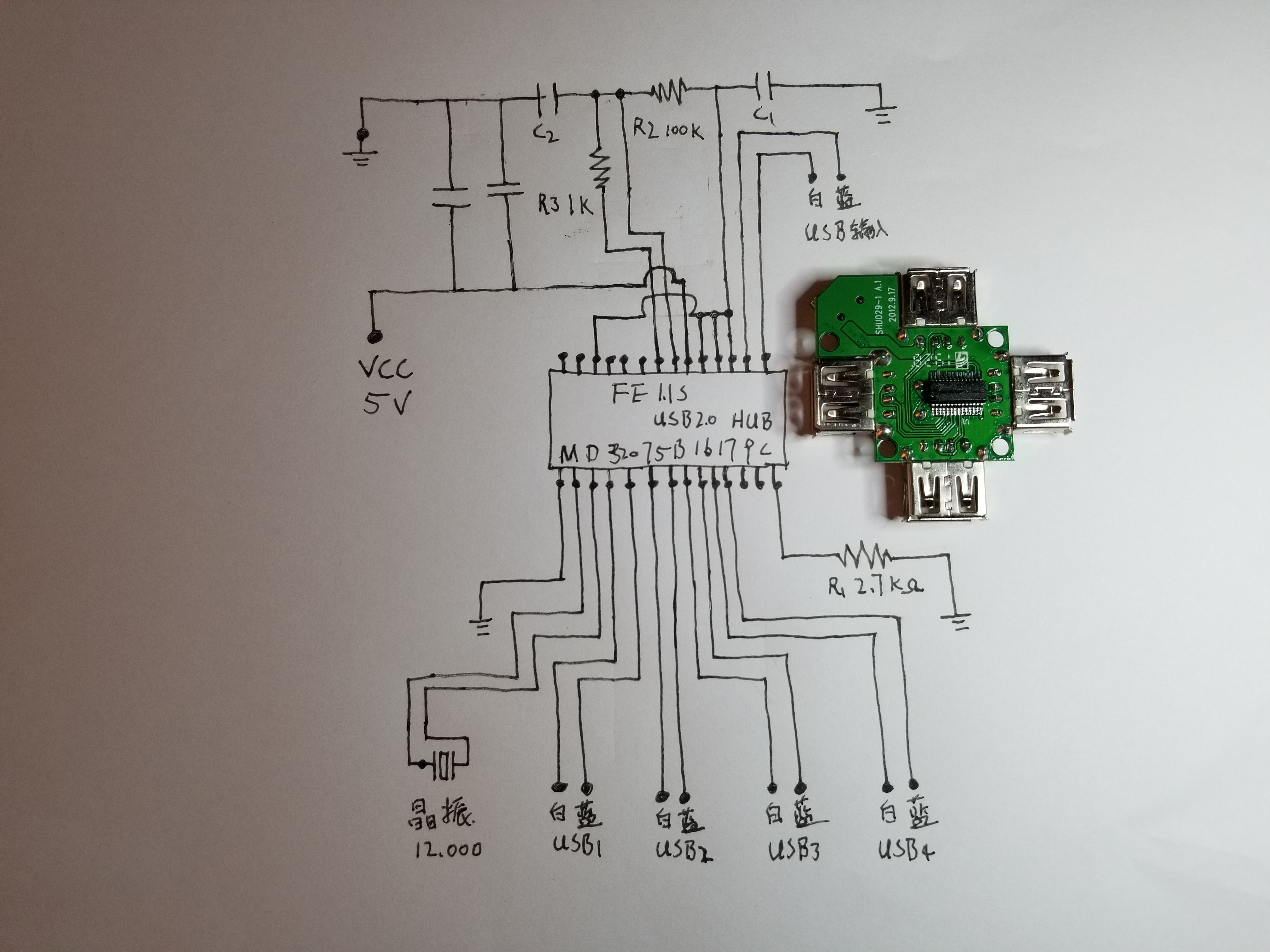

电路图放样

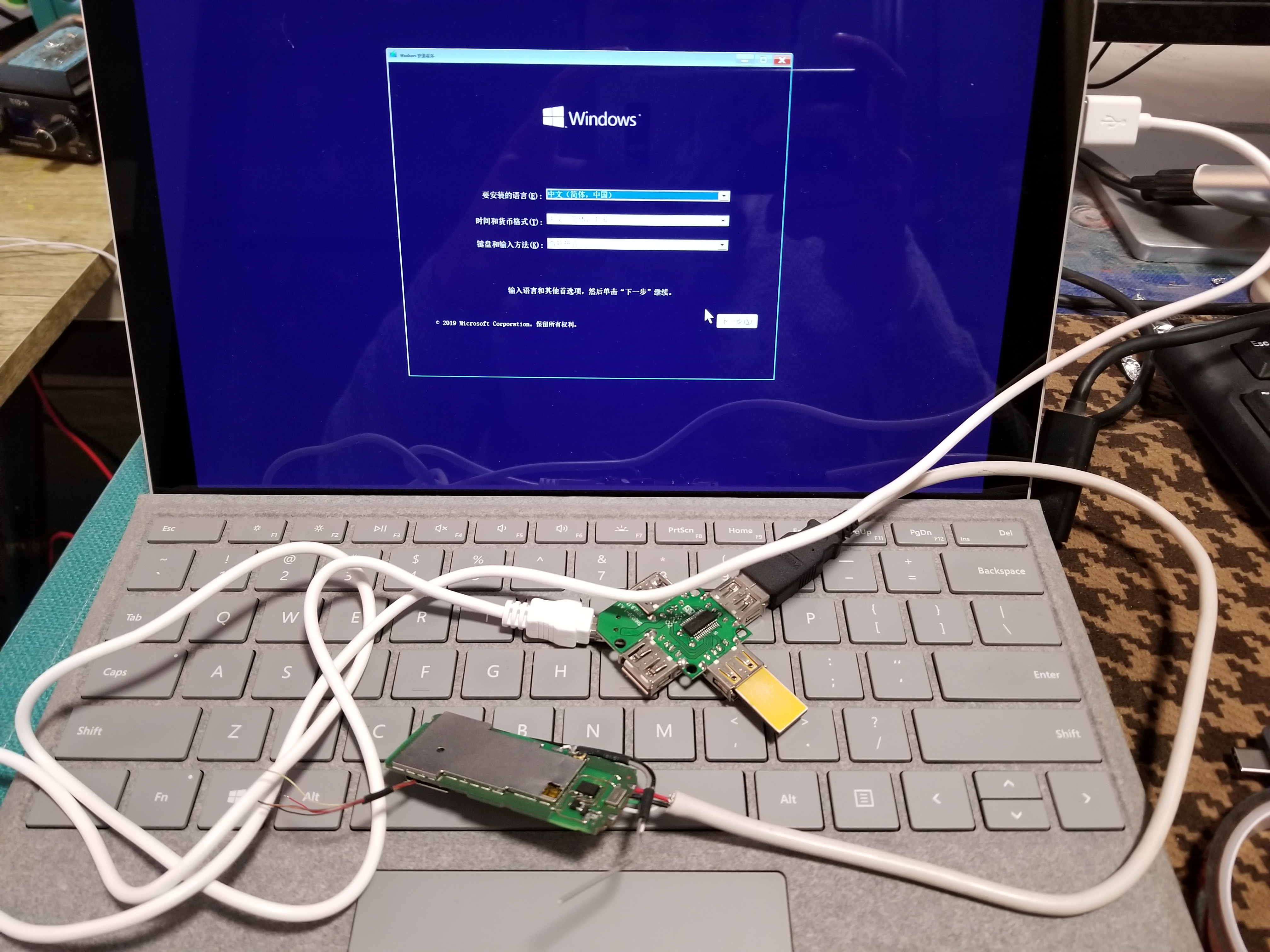

开搞前各种测试，用集线器插优盘装系统可以识别，多设备共用也可识别。
储存设备+网卡上网测试成功

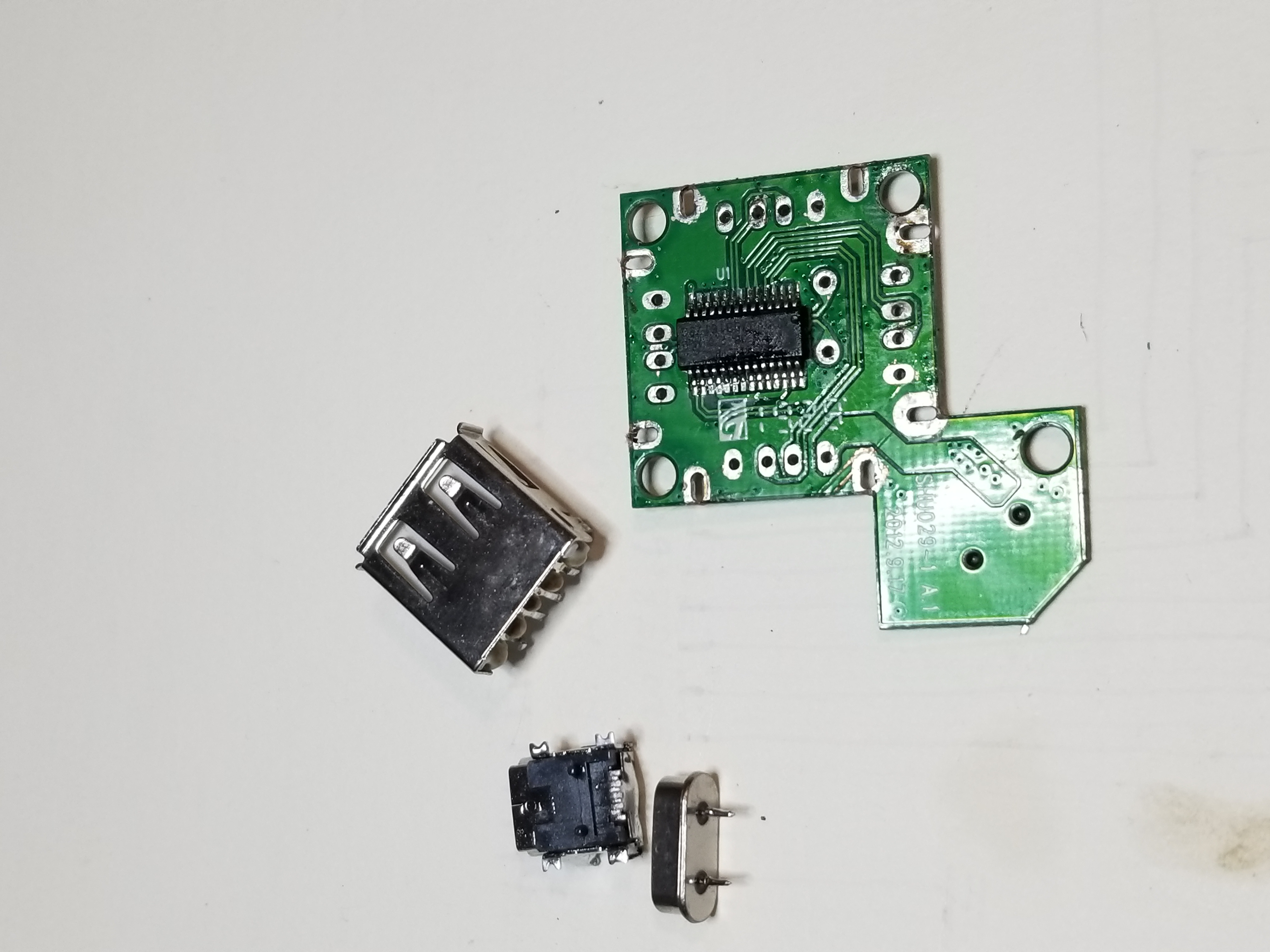

开搞，先得缩小体积，不然塞不下。
为了降低厚度，将较大的电容做了下沉处理。

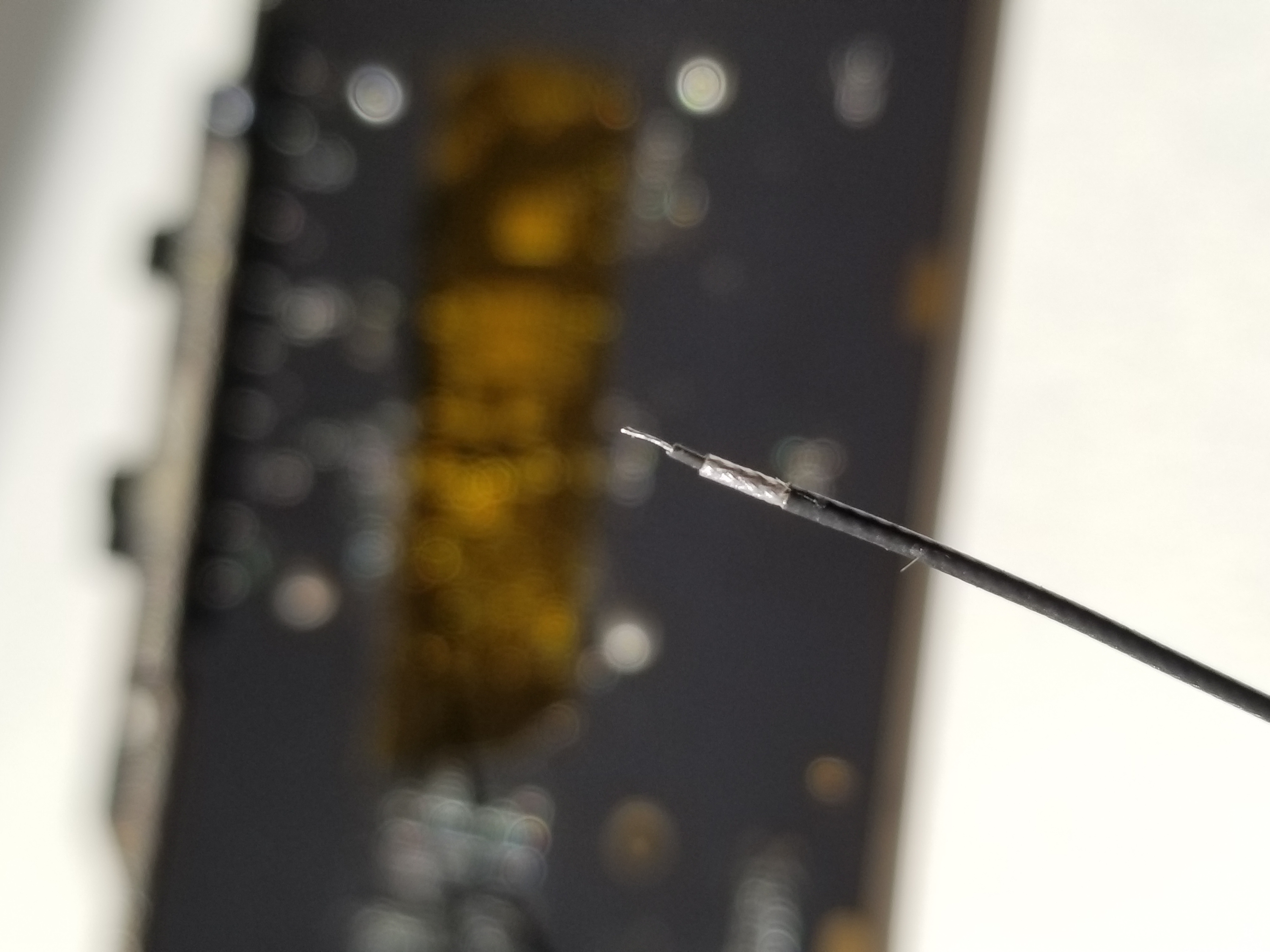

缩小体积成功。接线还是选用了0.8单芯屏蔽线
唉，挂彩了。

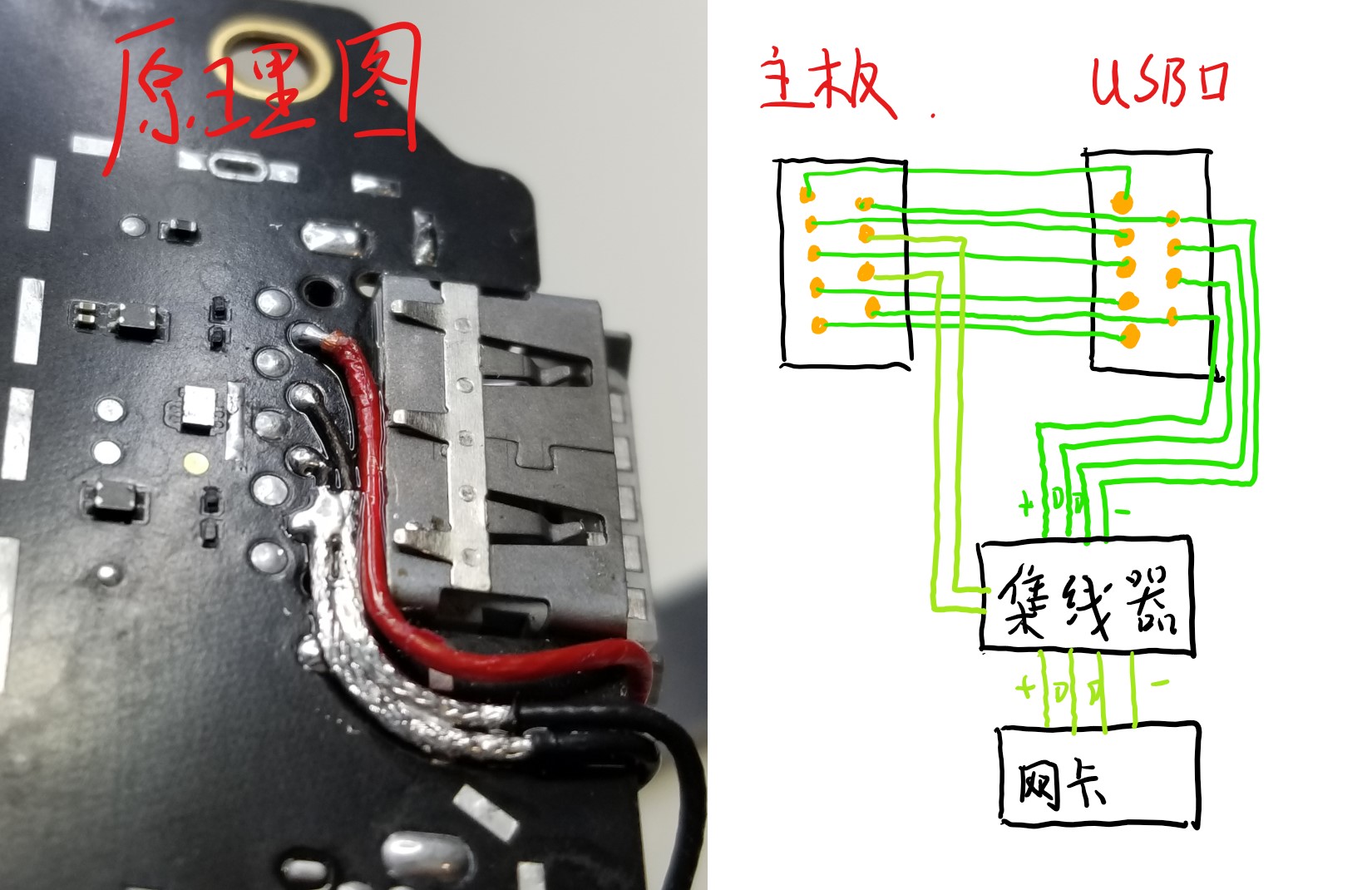

usb3.0和usb2.0其实是独立运作的，集线器直接usb2.0部分，平板usb口的3.0部分还是可以正常工作的，平板usb口的2.0部分则是由集线器的分线来运作。原理图如下
usb3.0接口示意图
第九，改造usb接口

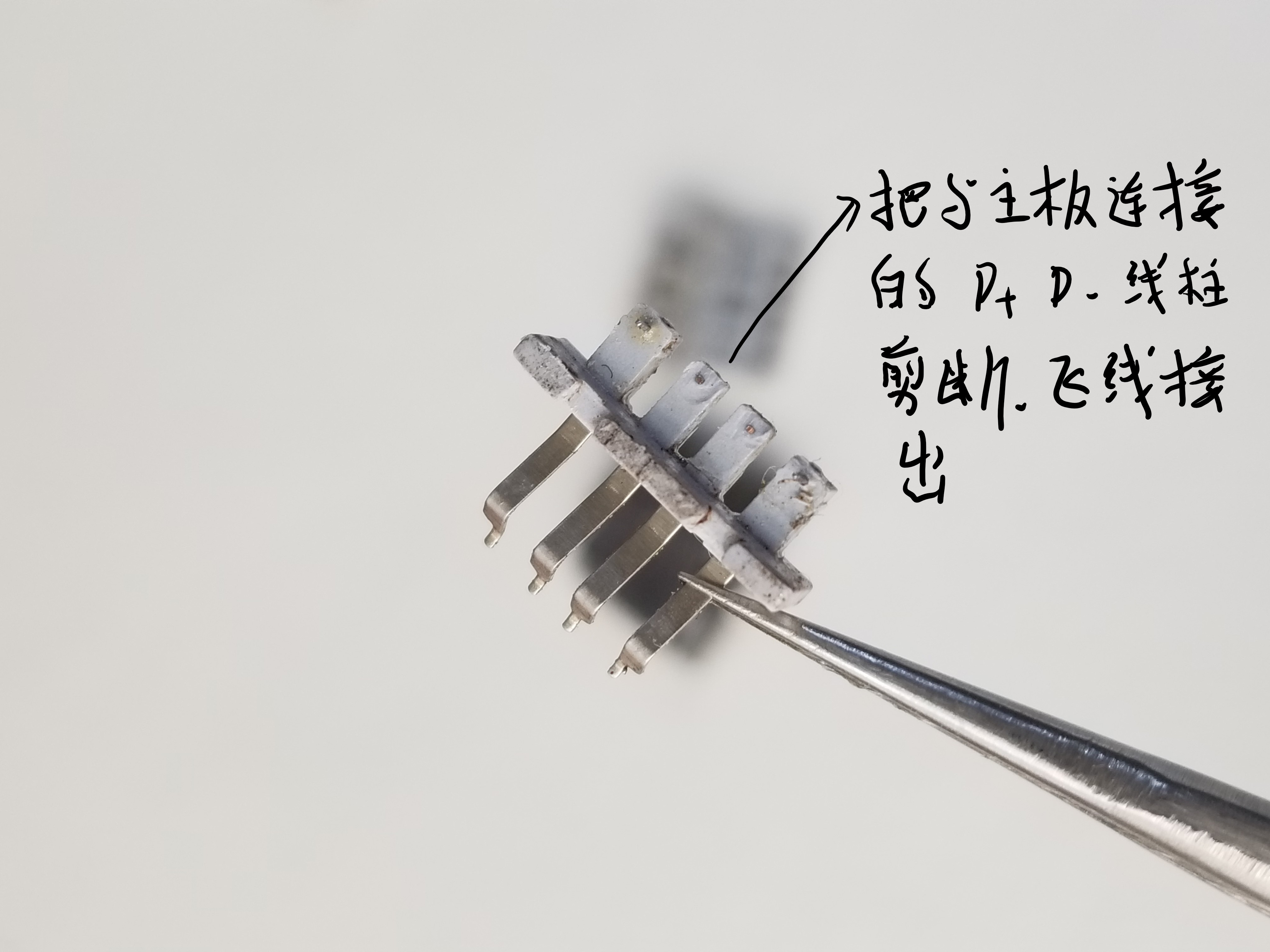

因为要把接口中的2.0部分做集线处理，所以要将接口的D+D-信号线与主板断连，将断连的D+D-信号线与集线器的分线连接，将主板的D+D-信号线与集线器输入端相连。

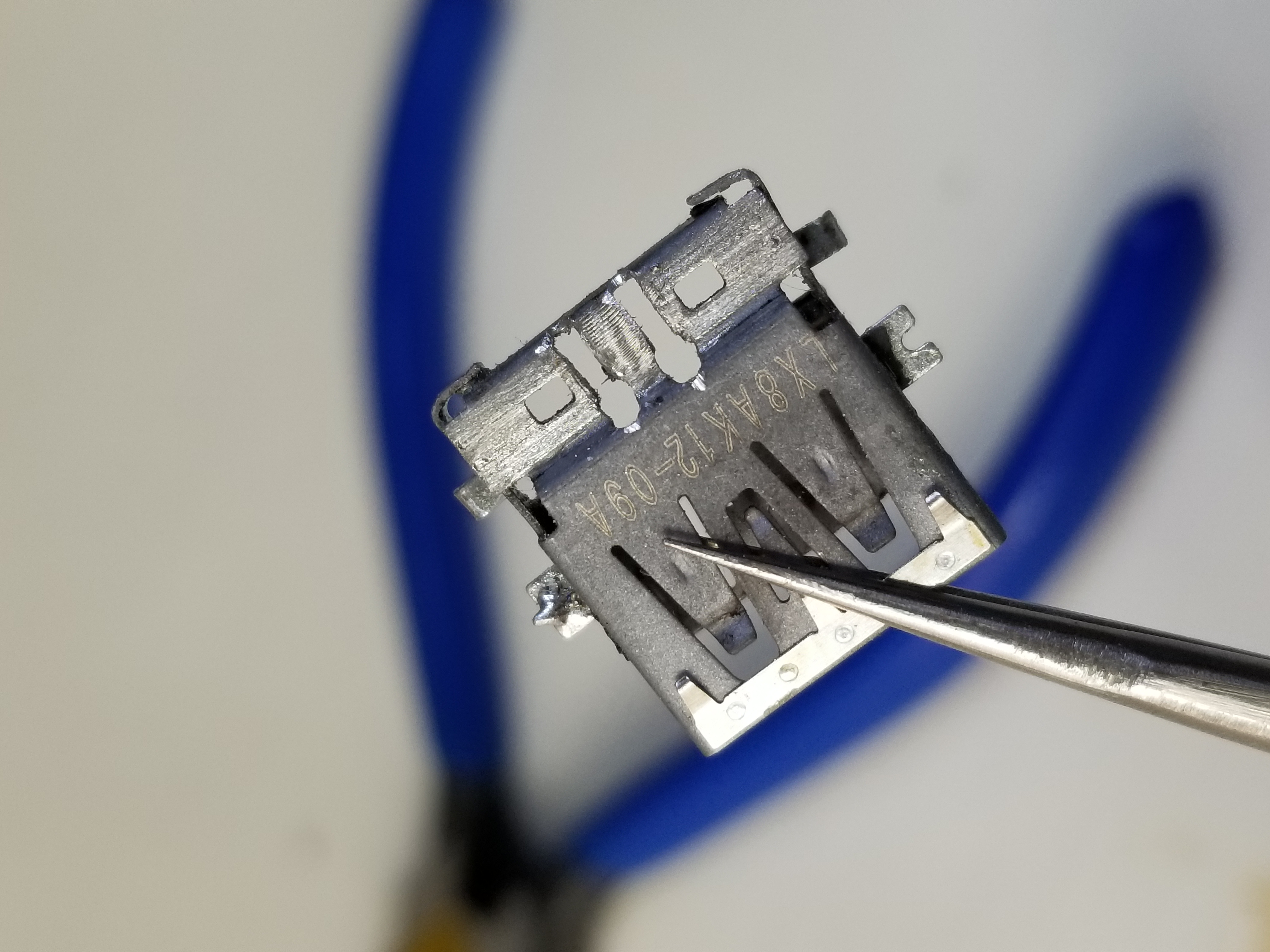

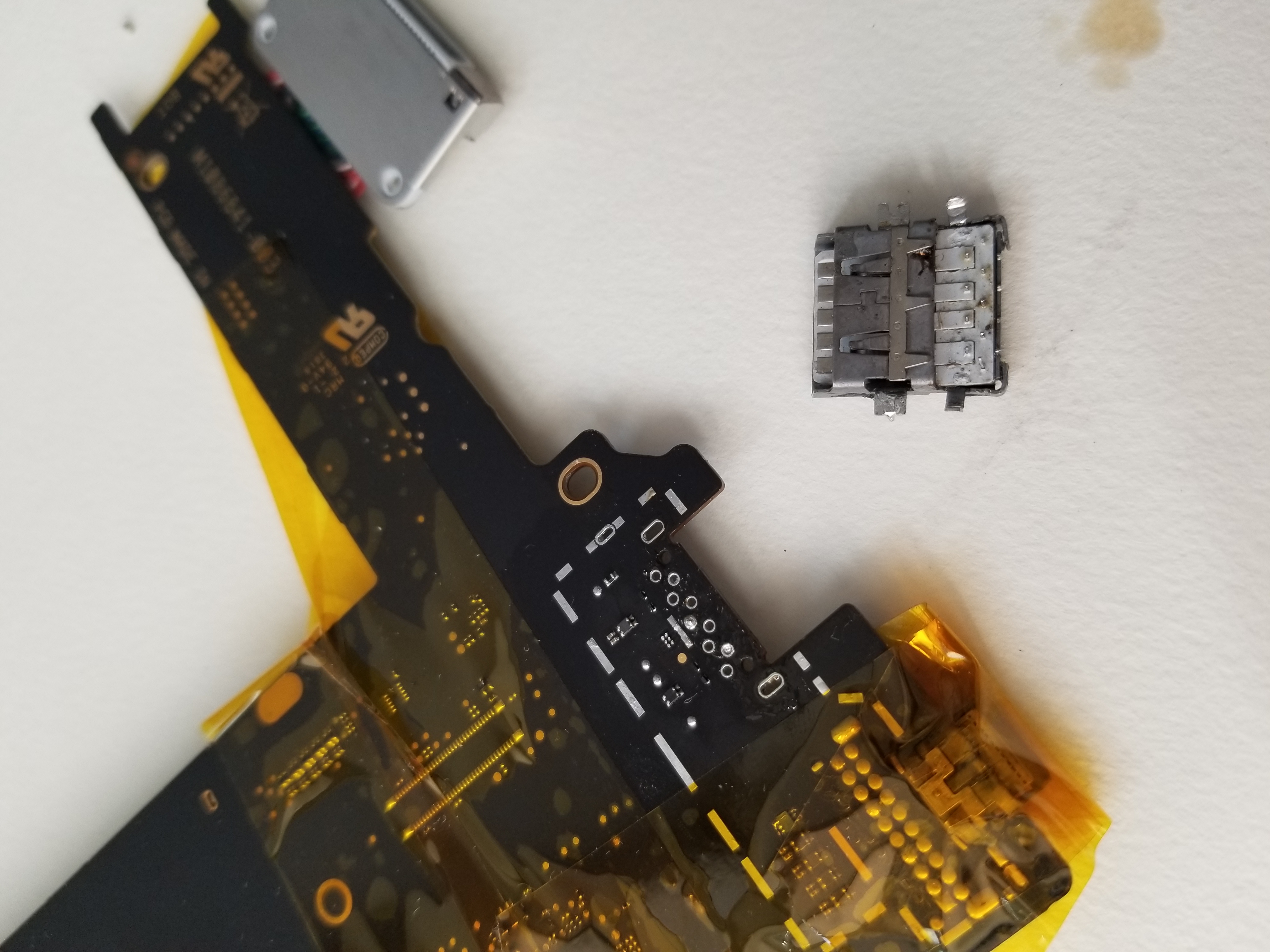

分解接口

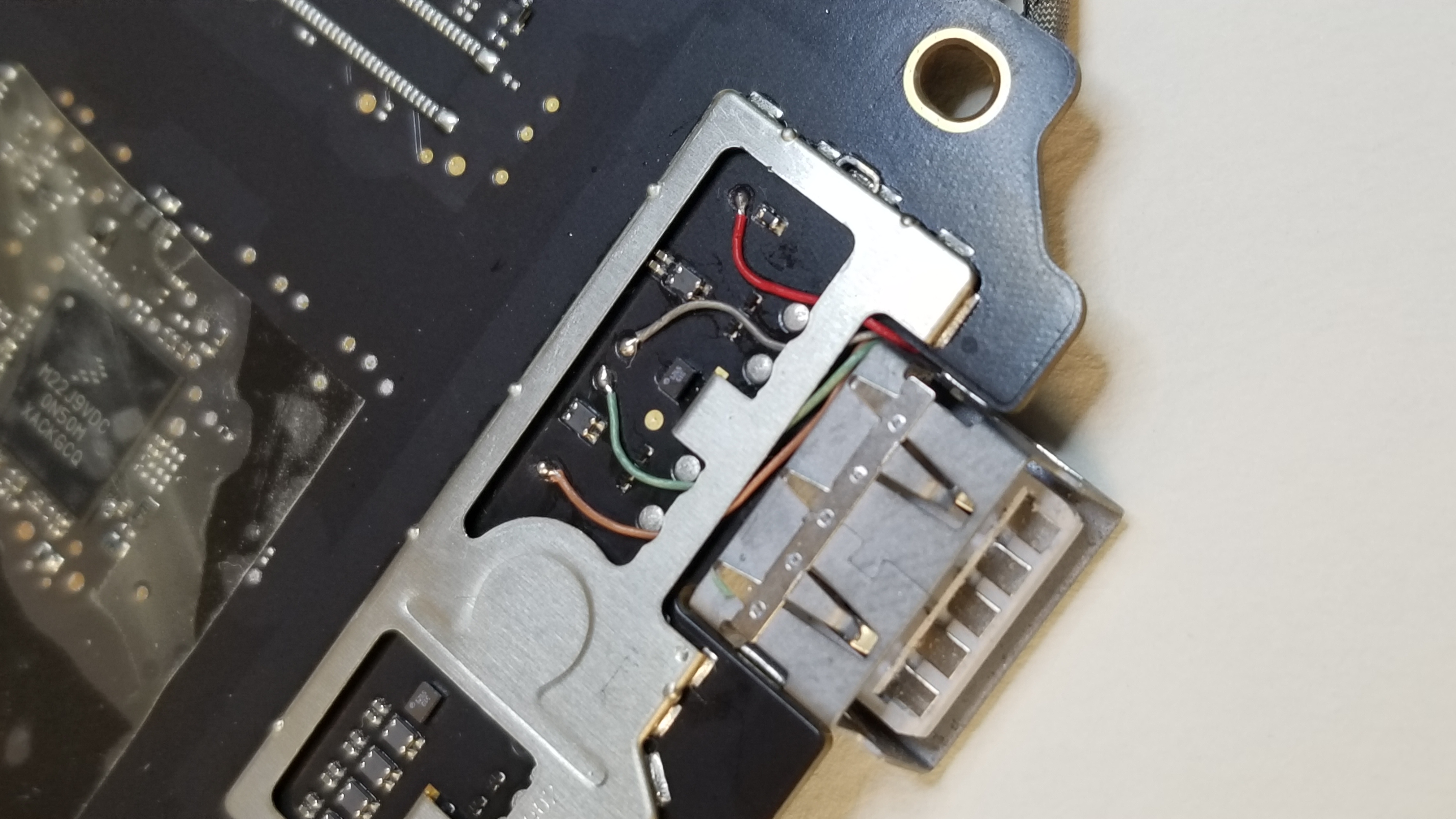

改造接口中2.0部分
接口外壳开穿线孔

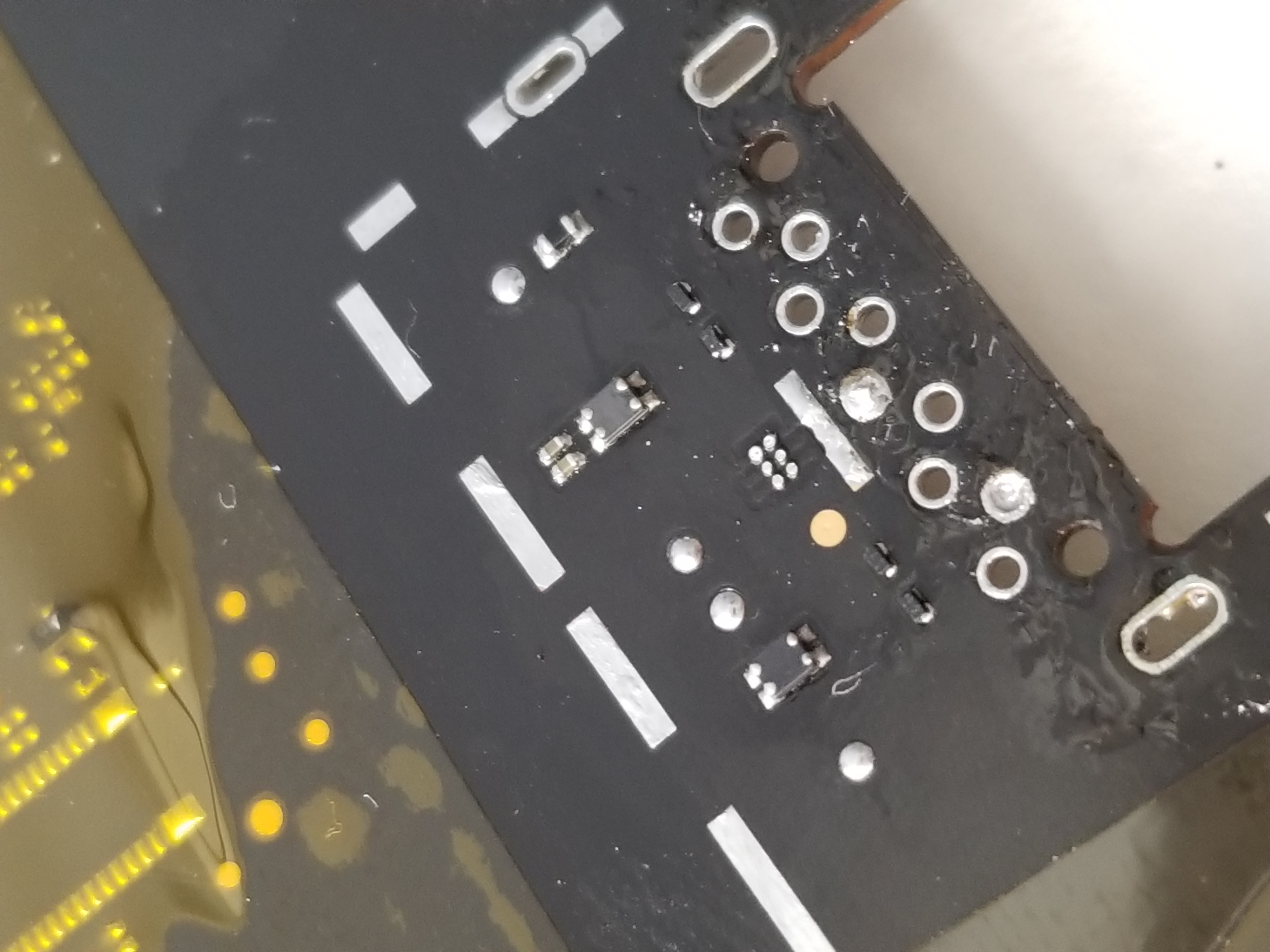

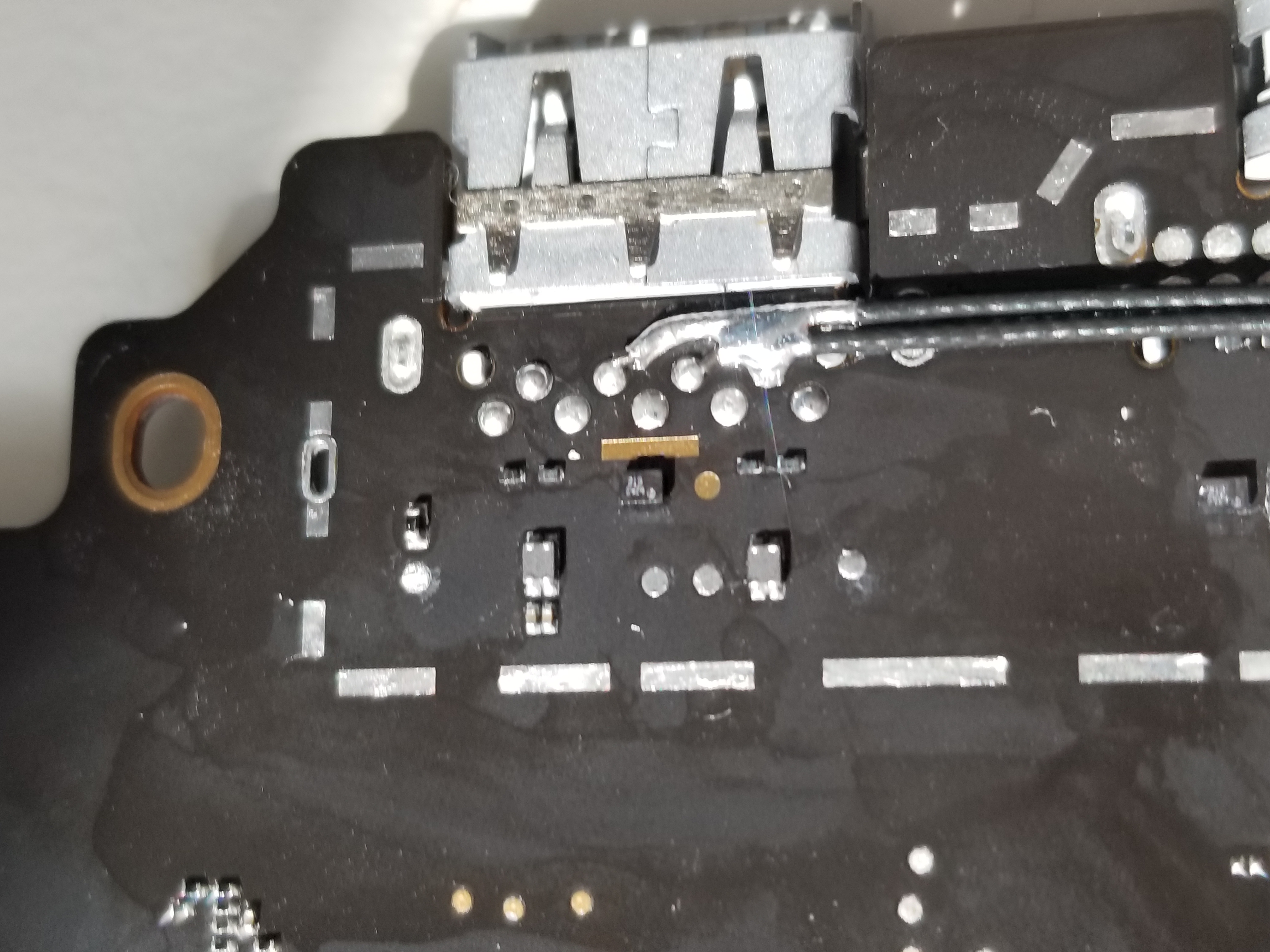

又是个小插曲，拆接口是不小心把输入信号静电保护芯片弄掉了。

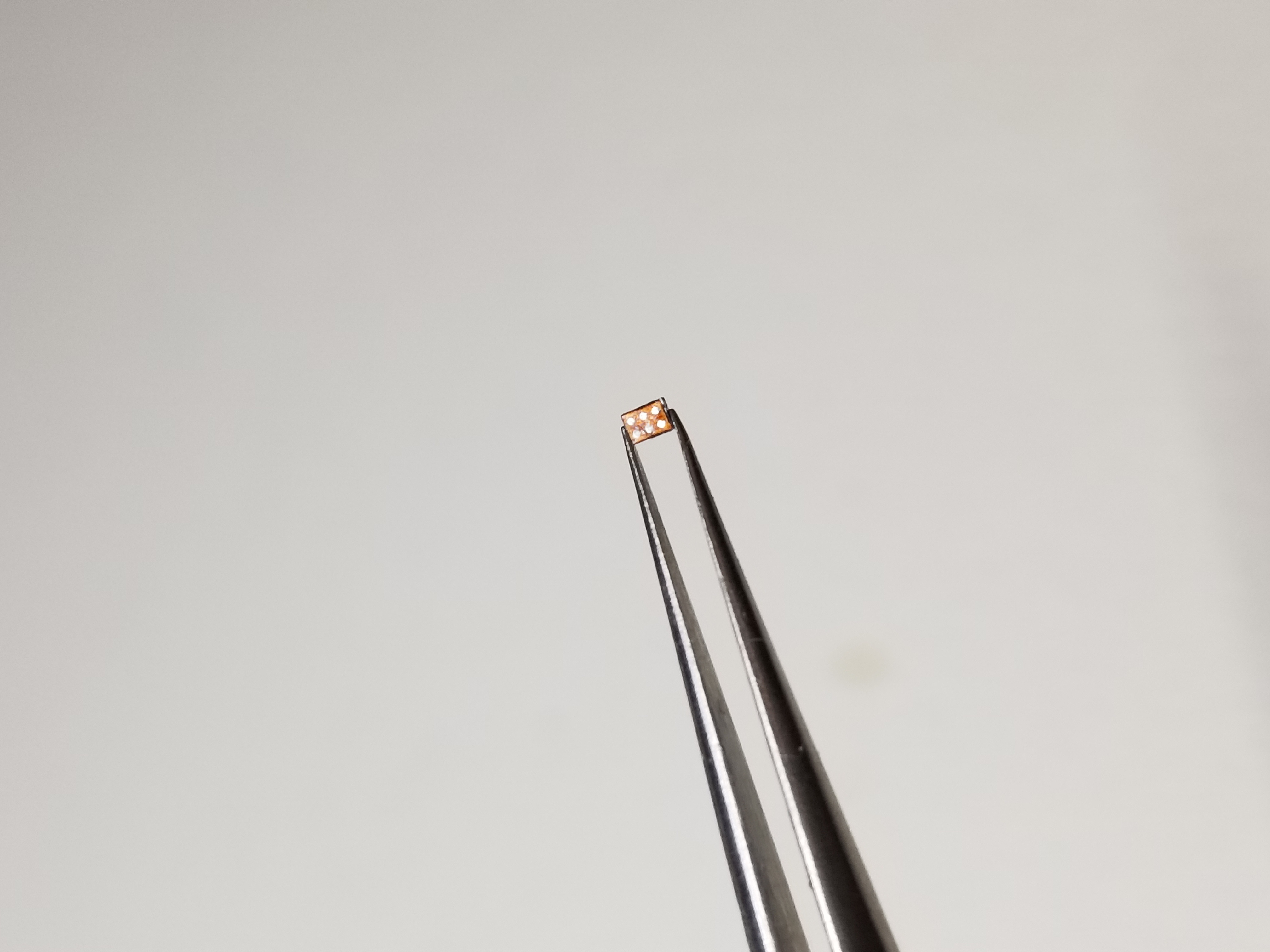

这个太小了，

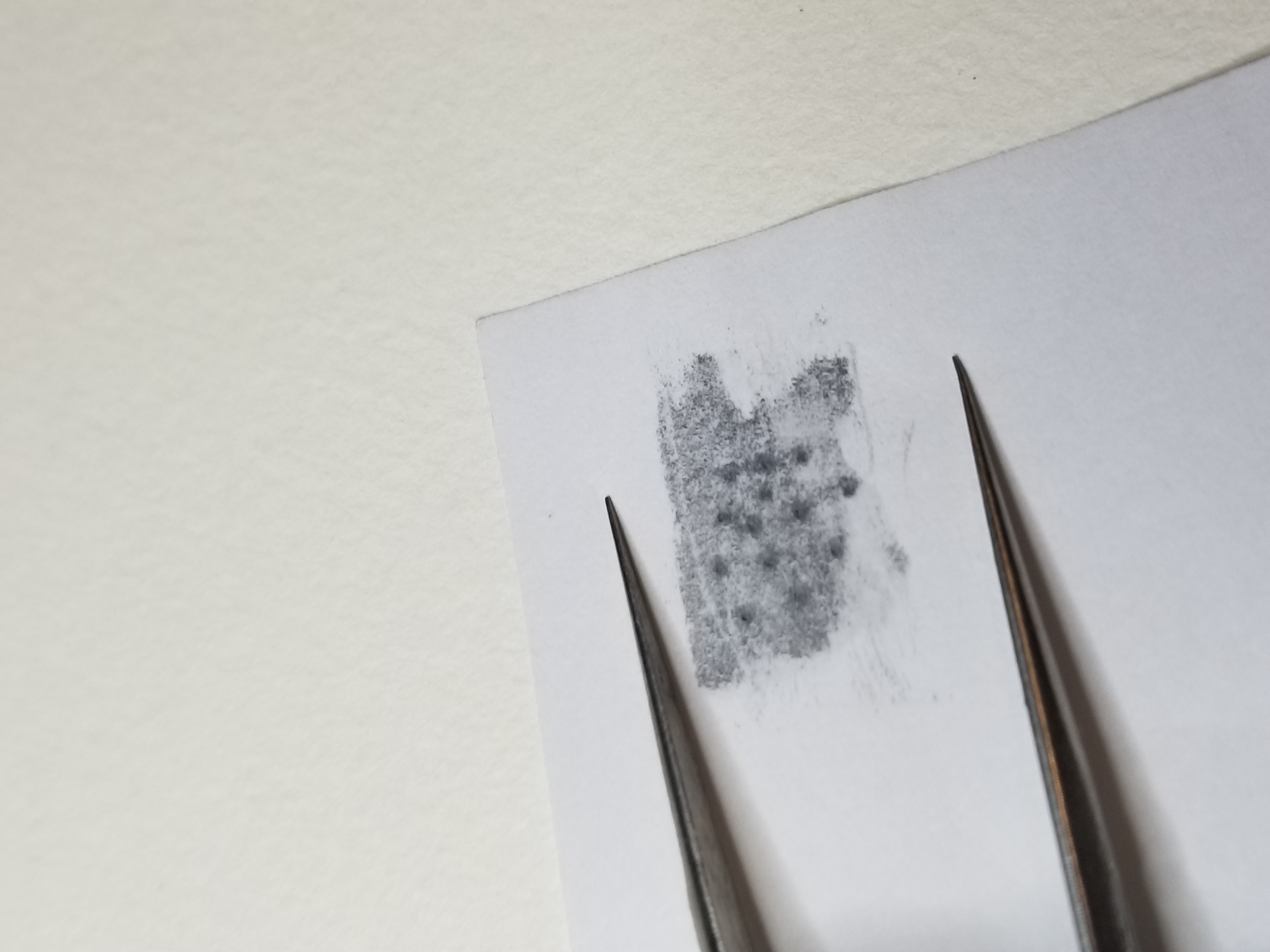

制作锡网，制作锡球。

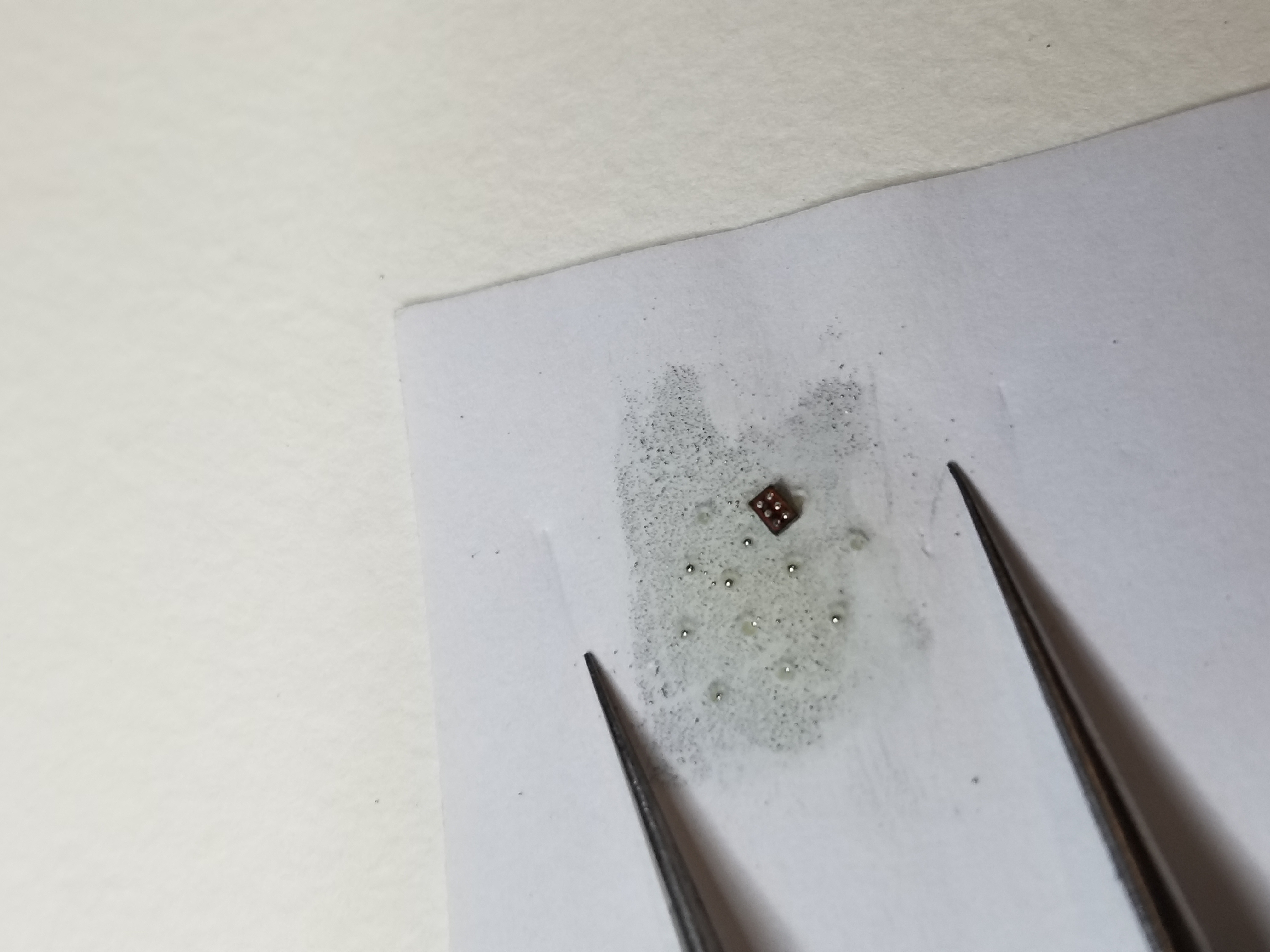

植6个球，搞了半个小时。
终于搞上去了，板还没洗，显脏。
第10 ，布线，接线，收尾
布线，4跟信号线，一根供电线。

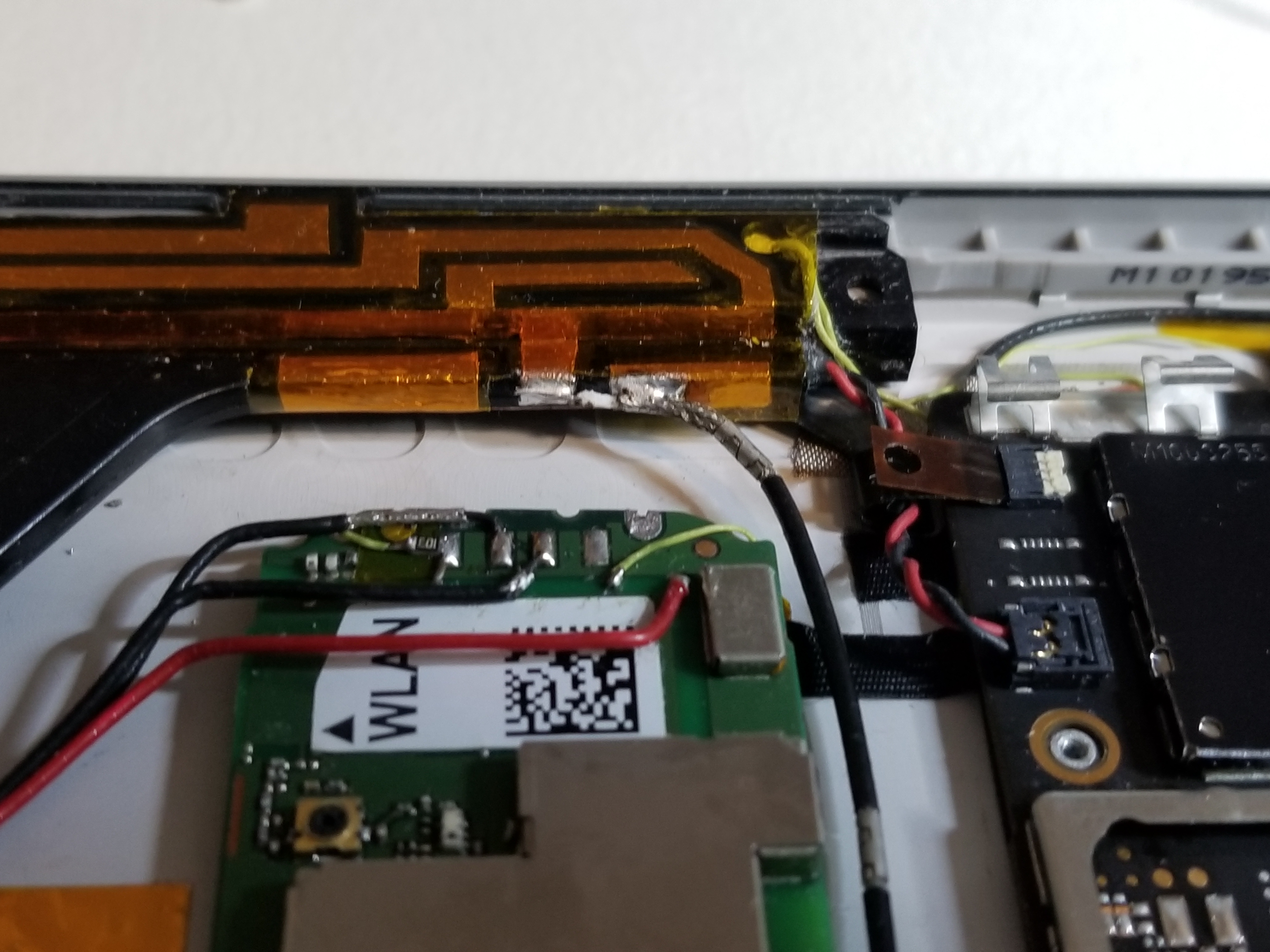

接天线
接网卡集线器线

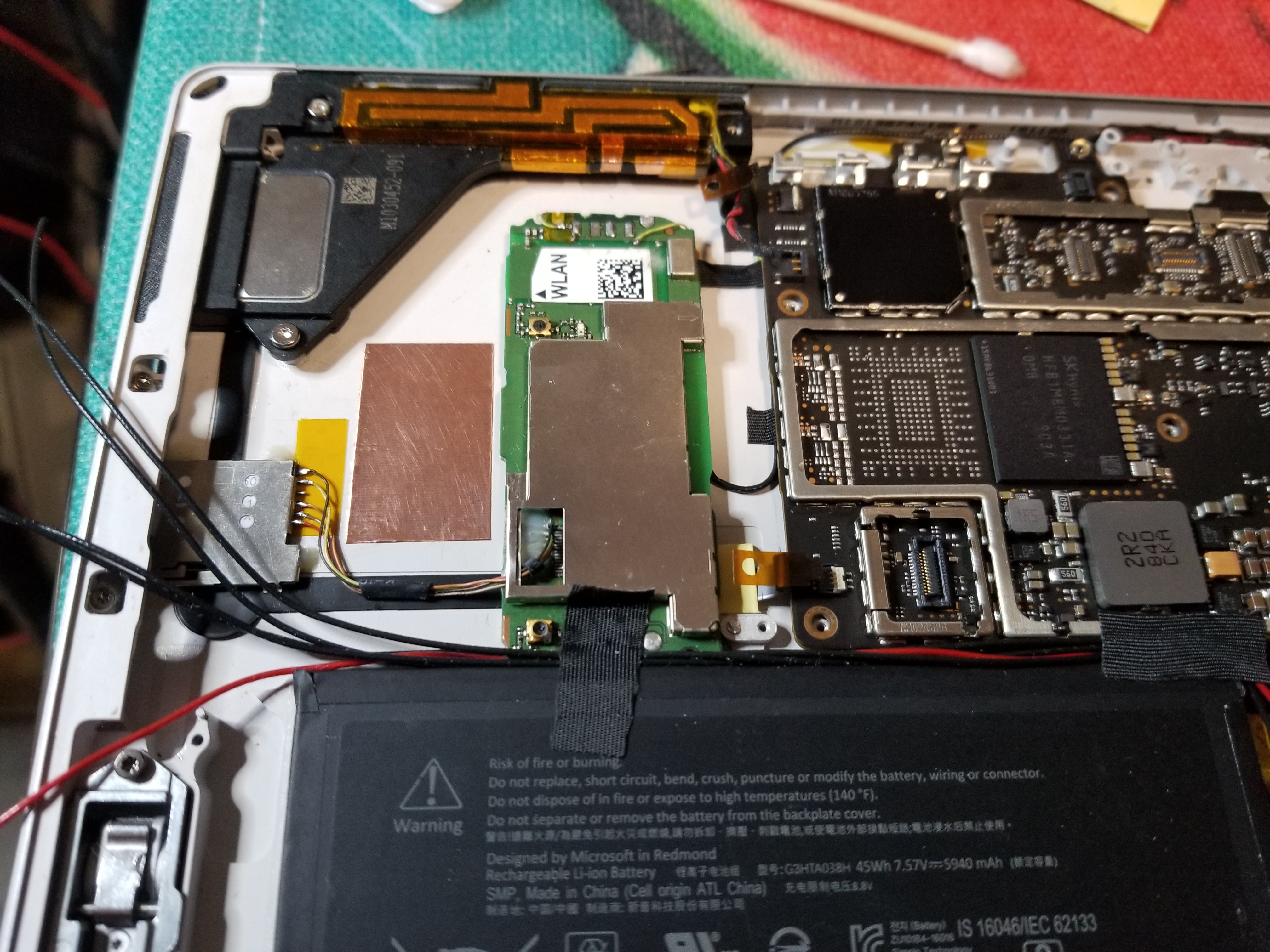

全部接线完成
装屏幕固定胶

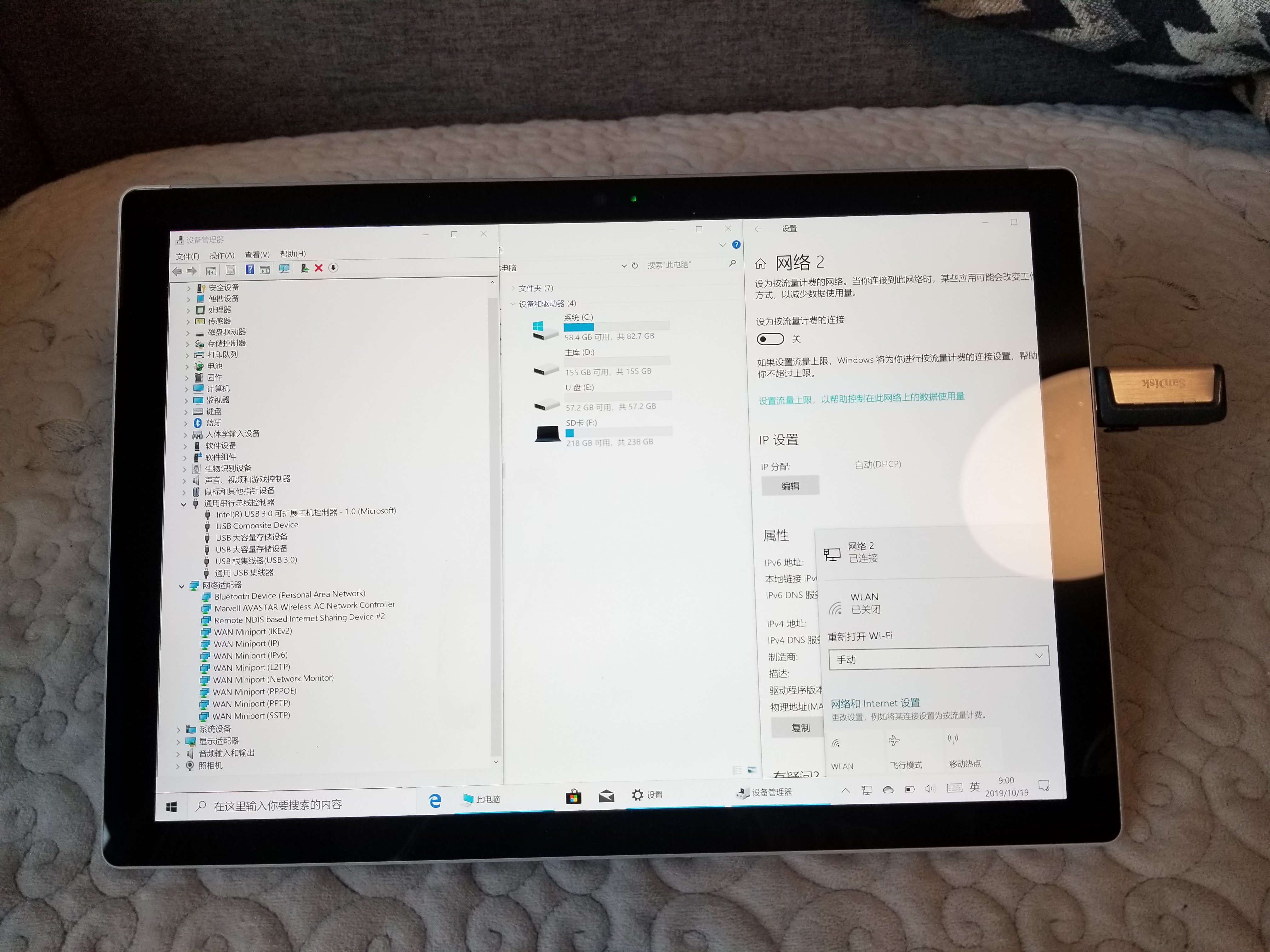

所以设备全接测试

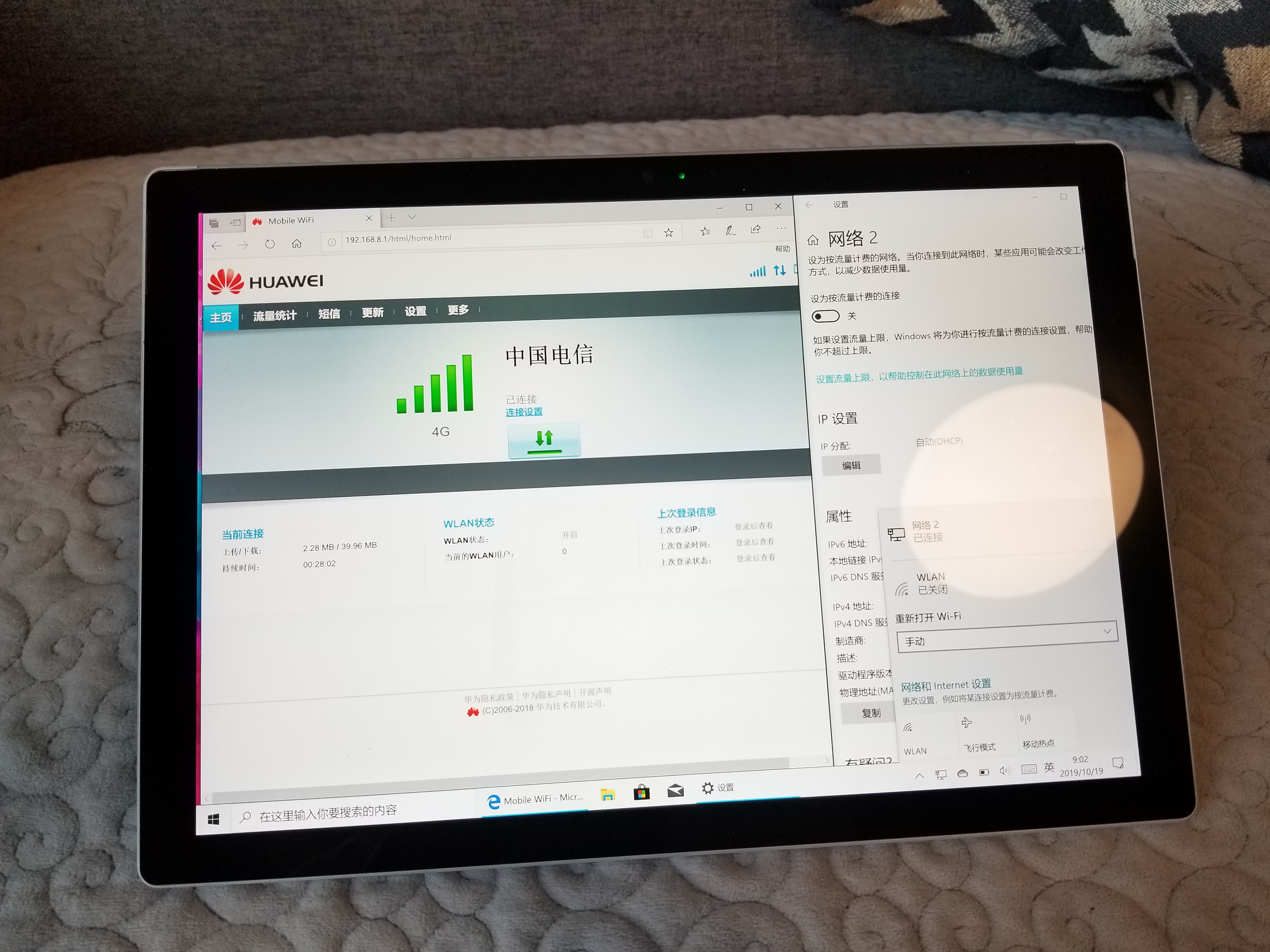

网络信号测试

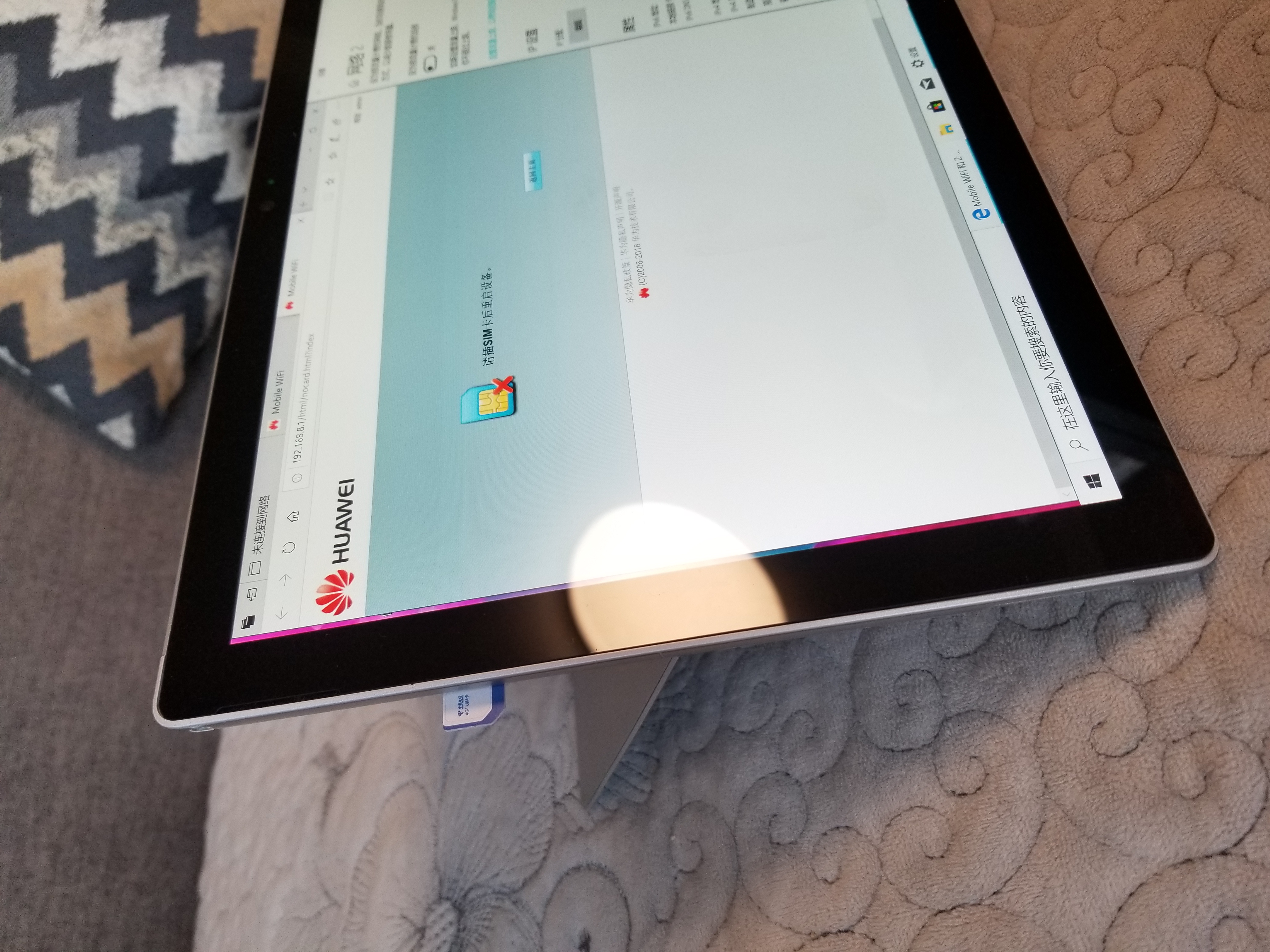

sim弹出测试

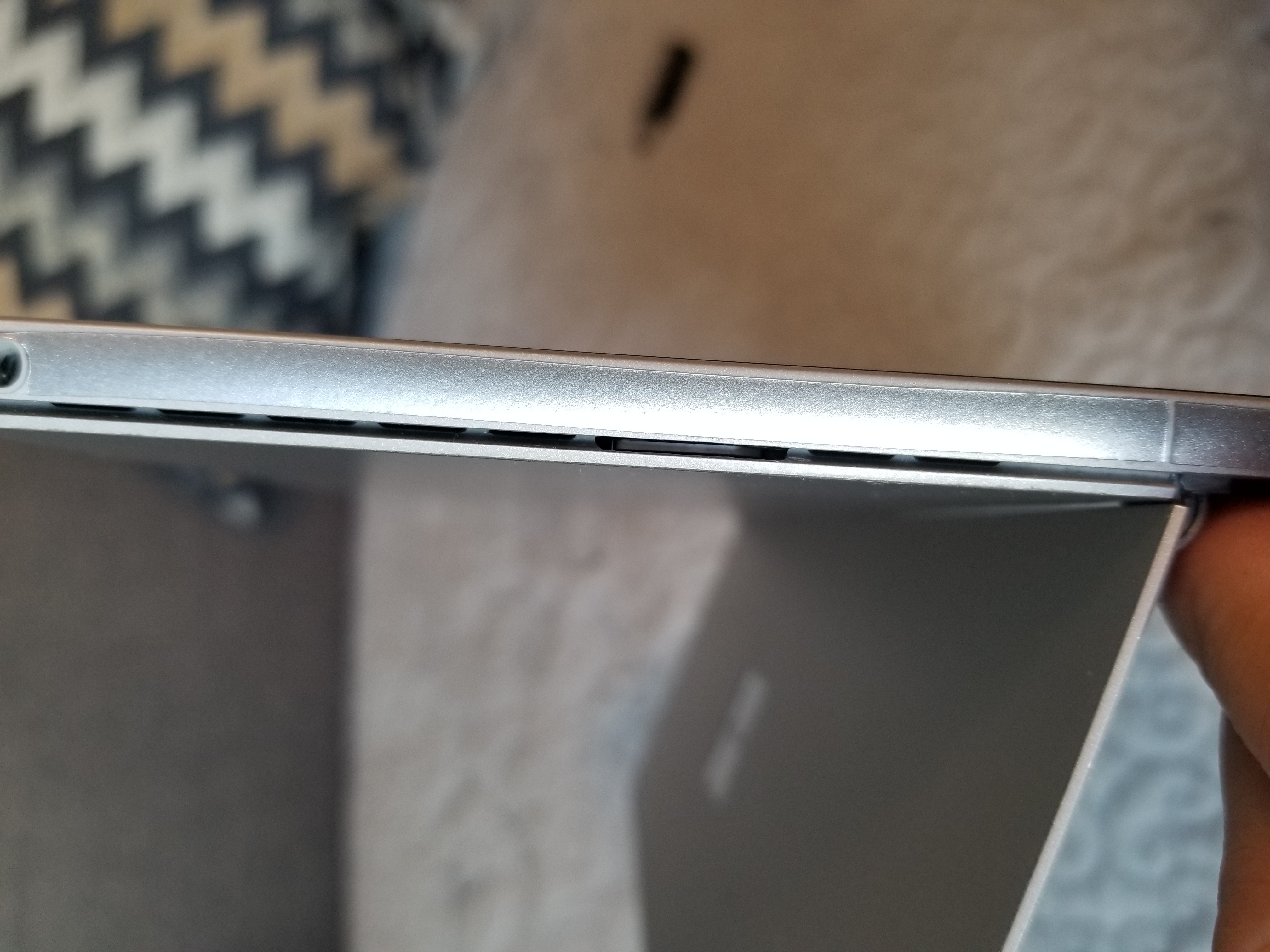

sim卡槽，不注意看发现不了。

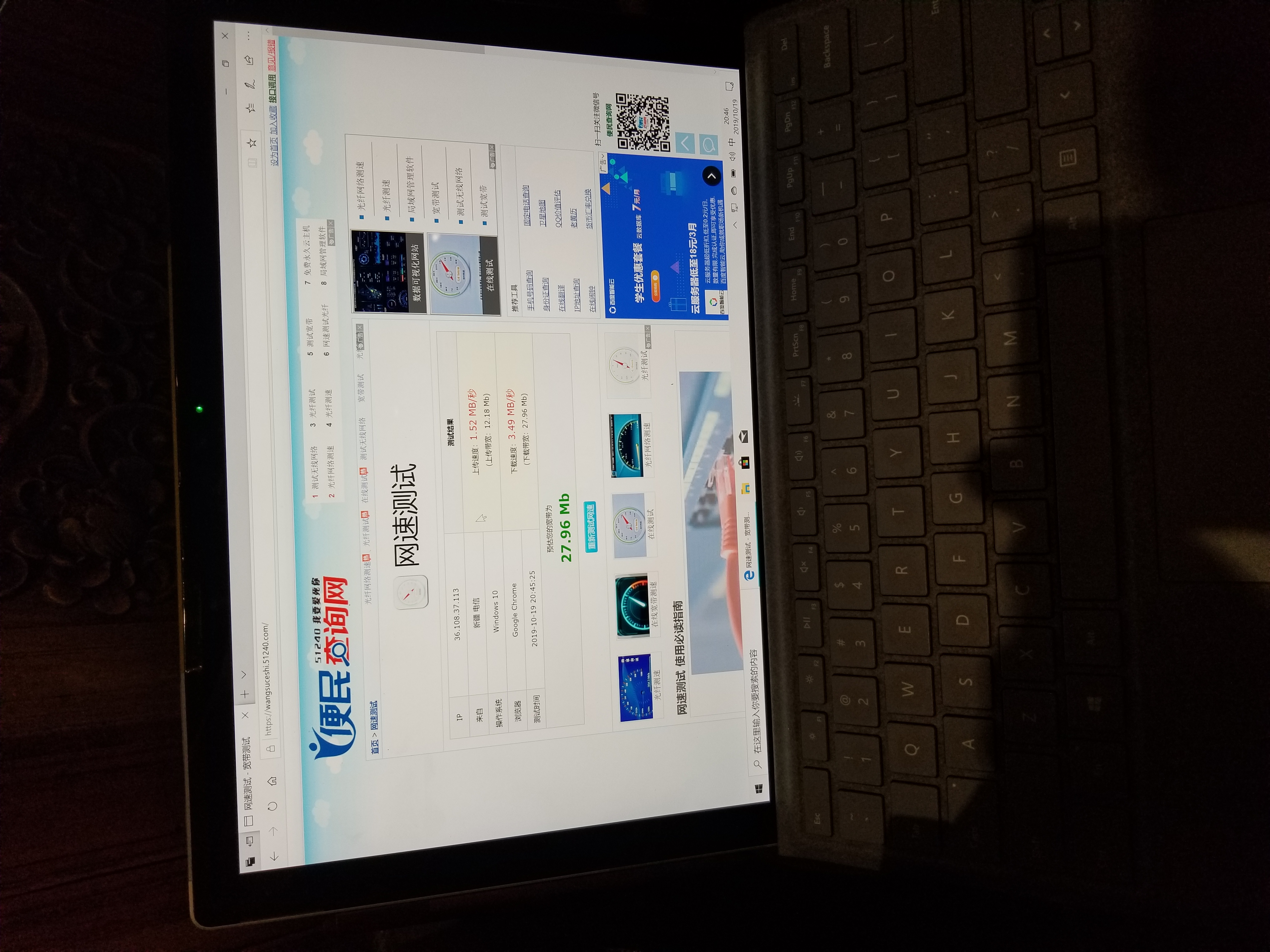

网速测试，网速还是挺快的，和宽带的网速差不多了。
完美了，sim卡有弹出式的卡托，网卡可以独立开关机，可以用以太网模式连接上网，网卡wifi模式可在网页中打开或关闭。usb接口完美支持，
完结（文采不好，写稿仓促，有错别字或语句不通请谅解）
