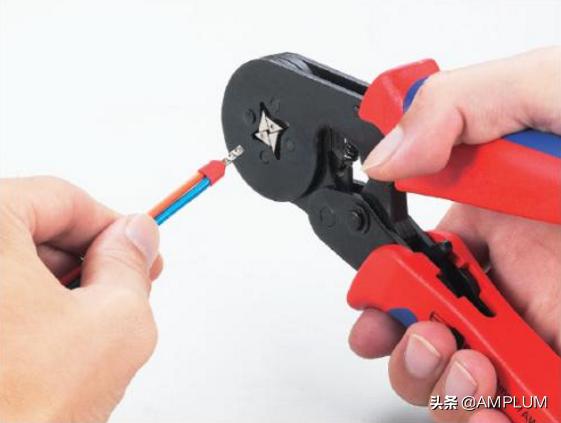

一、 端子的作用

端子排:由各种型式的接线端子组合而成。

屏内设备与屏外设备及屏顶小母线连接时，必须经过端子排;同-屏内不同安装单位的设备互相连接时，也要经过端子排。

二、 端子的类型

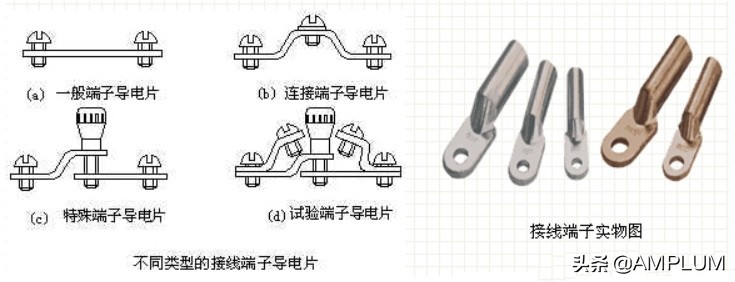

一般端子: 供一个回路的两端导线连接用，是用得最多的端子;

连接端子:通过绝缘座上部的中间缺口，用导电片把两个端子连在一起， 使各种回路并头或分头;

试验端子:用于接入电流互感器的回路中，可不必松动原来的接线，就能接入试验仪表，保证电流互感器的二次侧在工作过程中不会开路;

连接型试验端子:它同时具有试验端子和连接端子的作用;特殊端子:用于需要很方便断开回路的连接端子中;终端端子:用于固定或分离不同安装单元的端子。

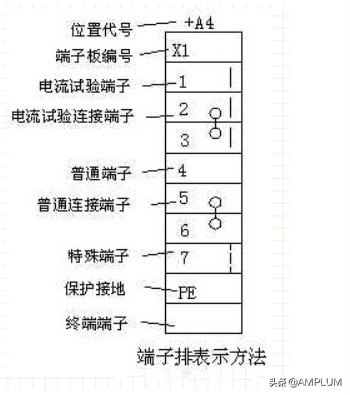

三、端子排的排列原则

1、不同安装单位的端子应分别排列，不得混杂在一起;

2、端子排一般采用竖向排列，且应排列在靠近本安装单位设备的那-侧;

3、每一个安装单位端子排的端子应按一定次序排列，以便于寻找端子。其排列次序为:交流电流回路;交流电压回路;信号回路;直流回路;其它回路。
