视频监控设计图纸视频 (视频监控安装大样图)

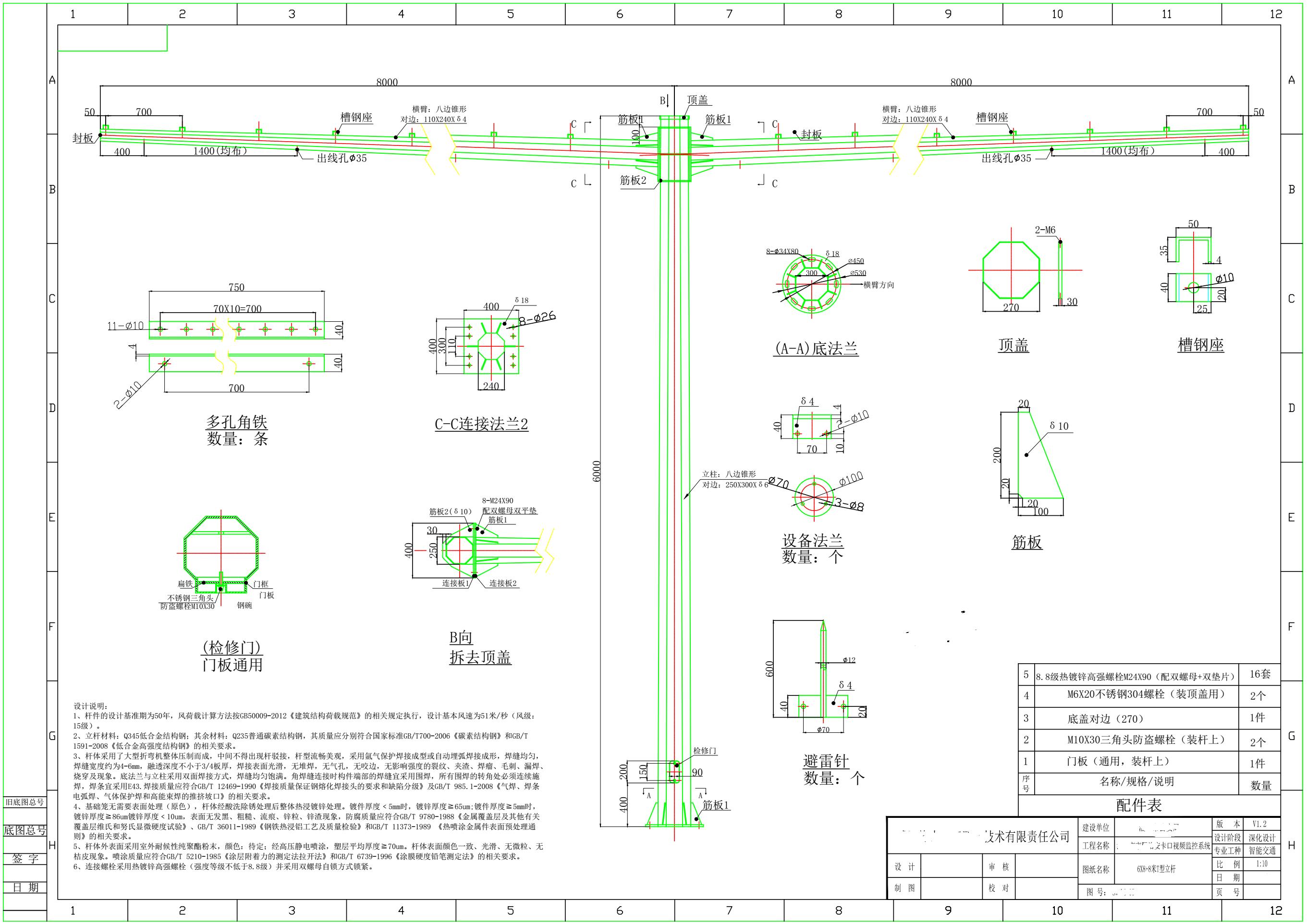

视频监控前段点位在施工之前都要逐一通过勘查进行深化设计图纸绘制，深化设计图纸在经过审核通过之后就必须依图施工。深化设计图纸是施工、监理监督、审计审核以及后期验收的依据标准。

视频监控点位深化设计图纸要求包括以下内容：

1、点位说明；

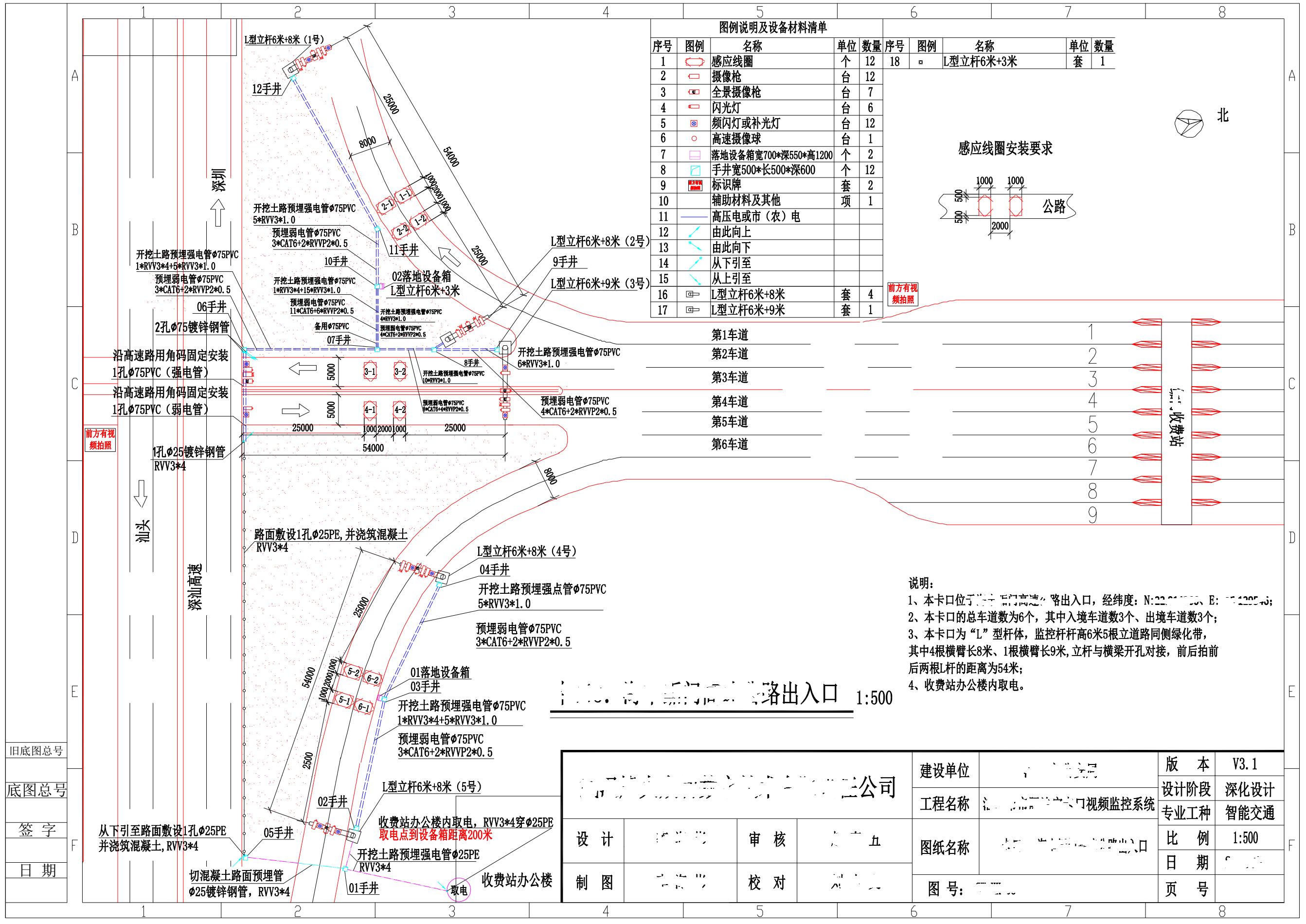

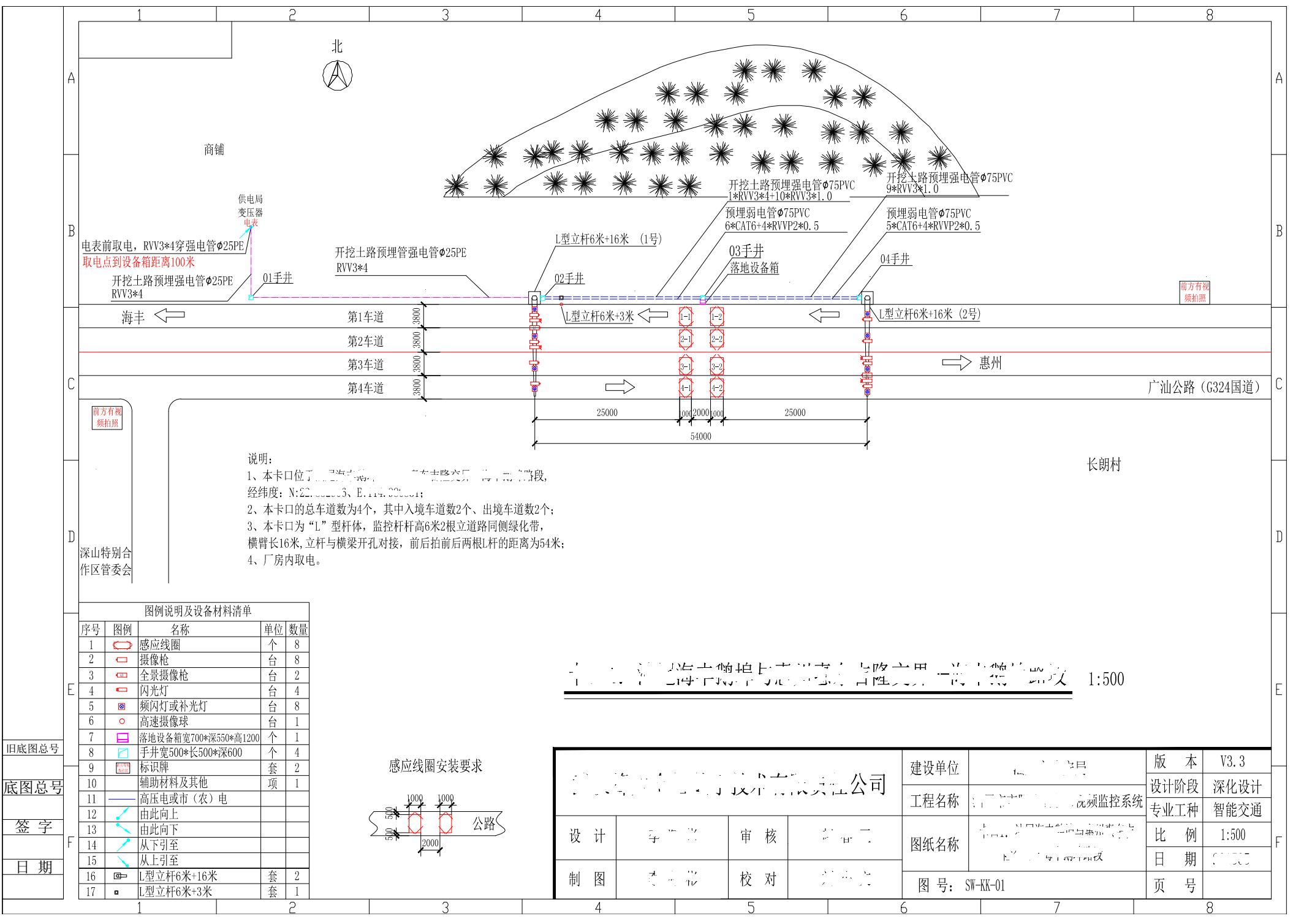

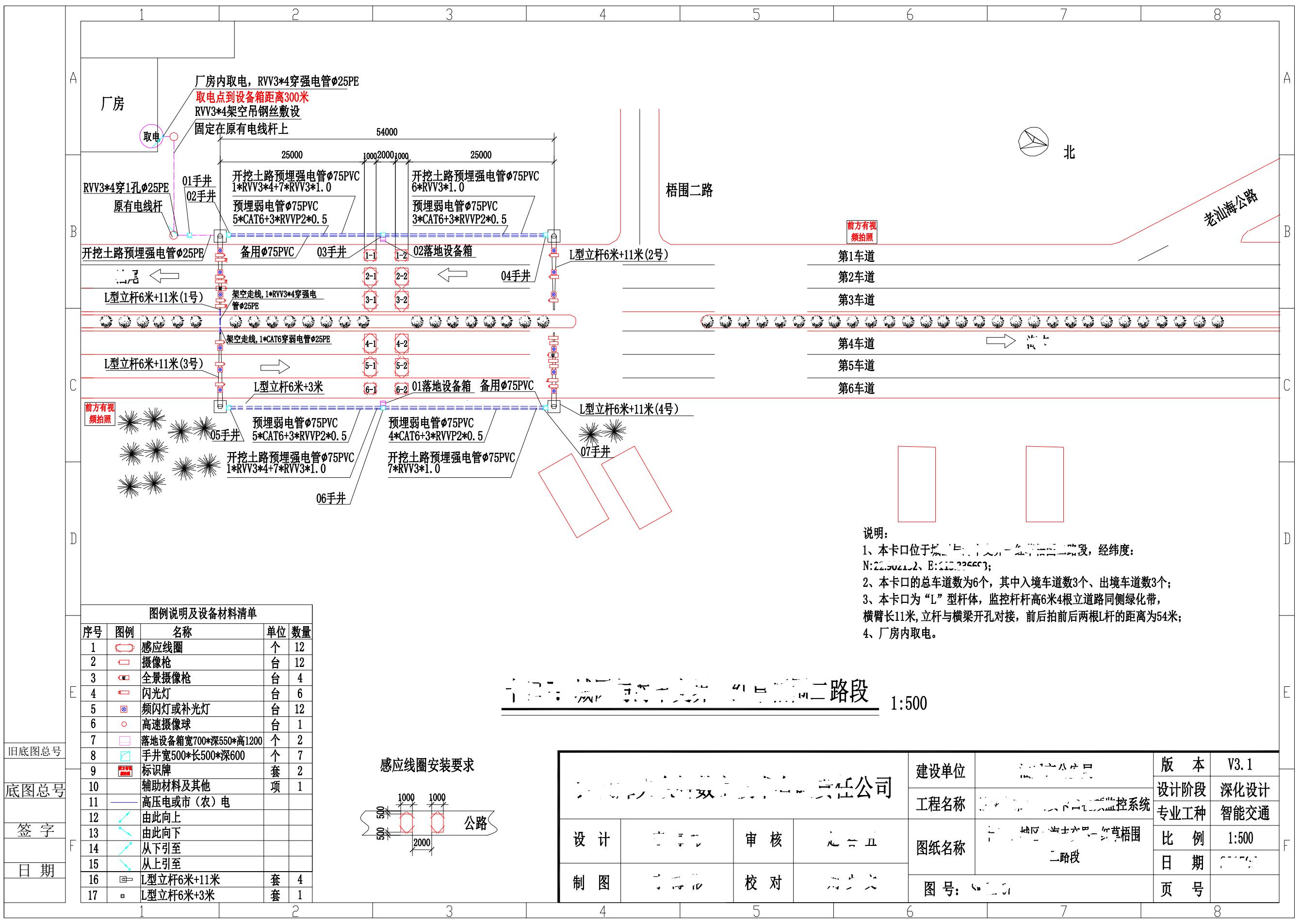

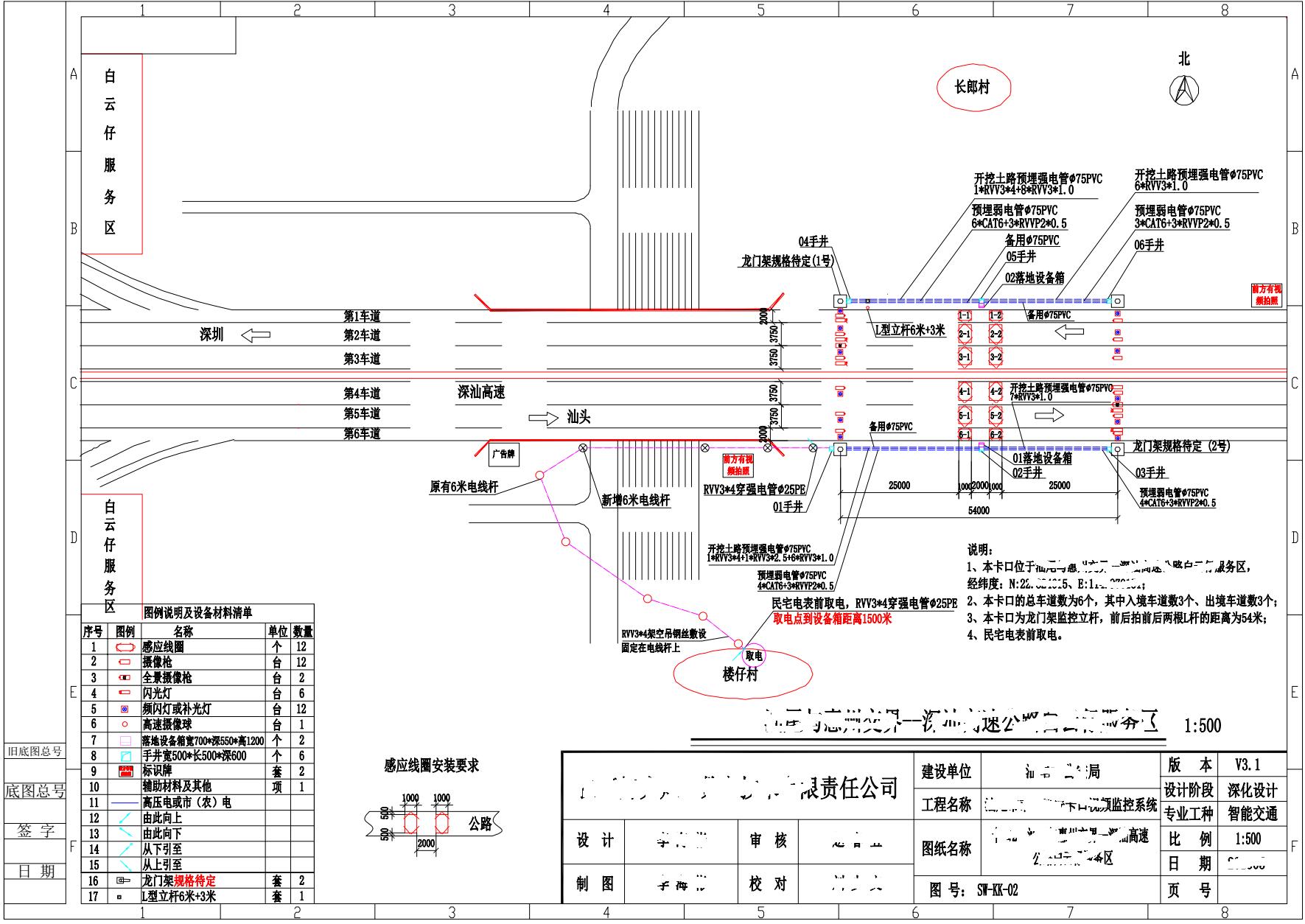

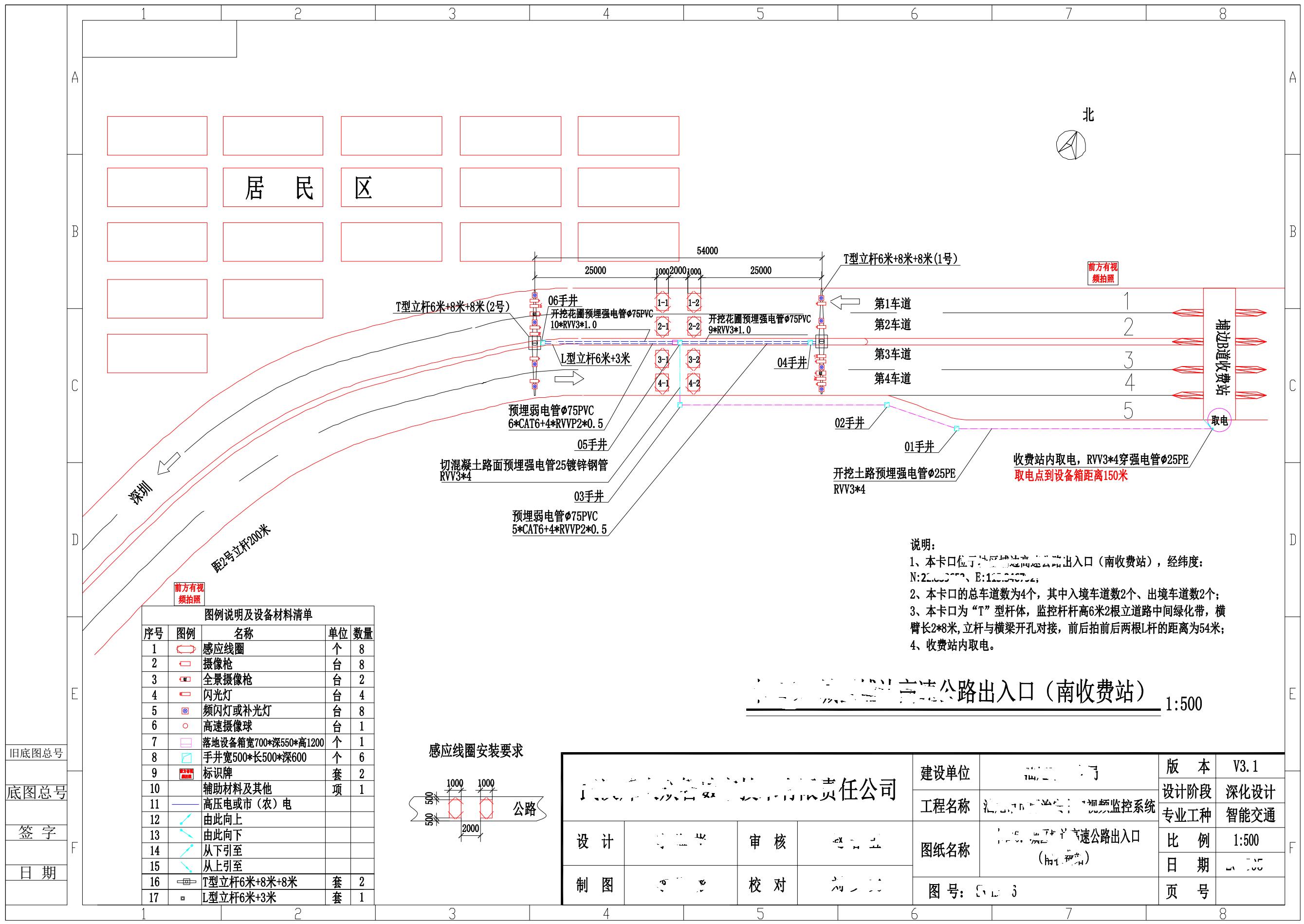

2、安装区域作图；

3、安装位置作图；

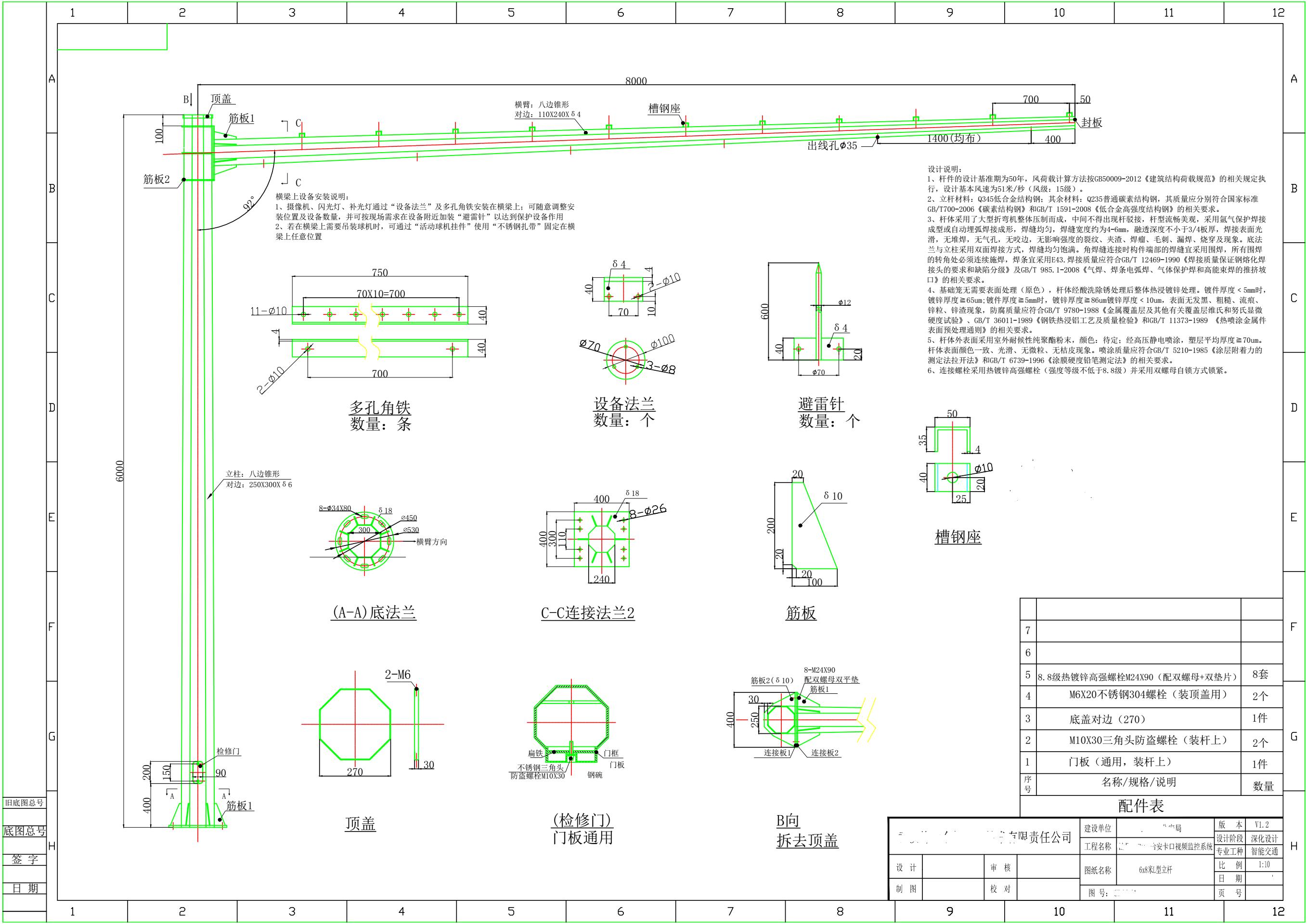

4、立杆相关图纸标识说明；

5、布线相关图纸标识说明；

6、取电相关退职标识说明；

7、安装各类型设备名称及数量；

8、图纸相关说明；

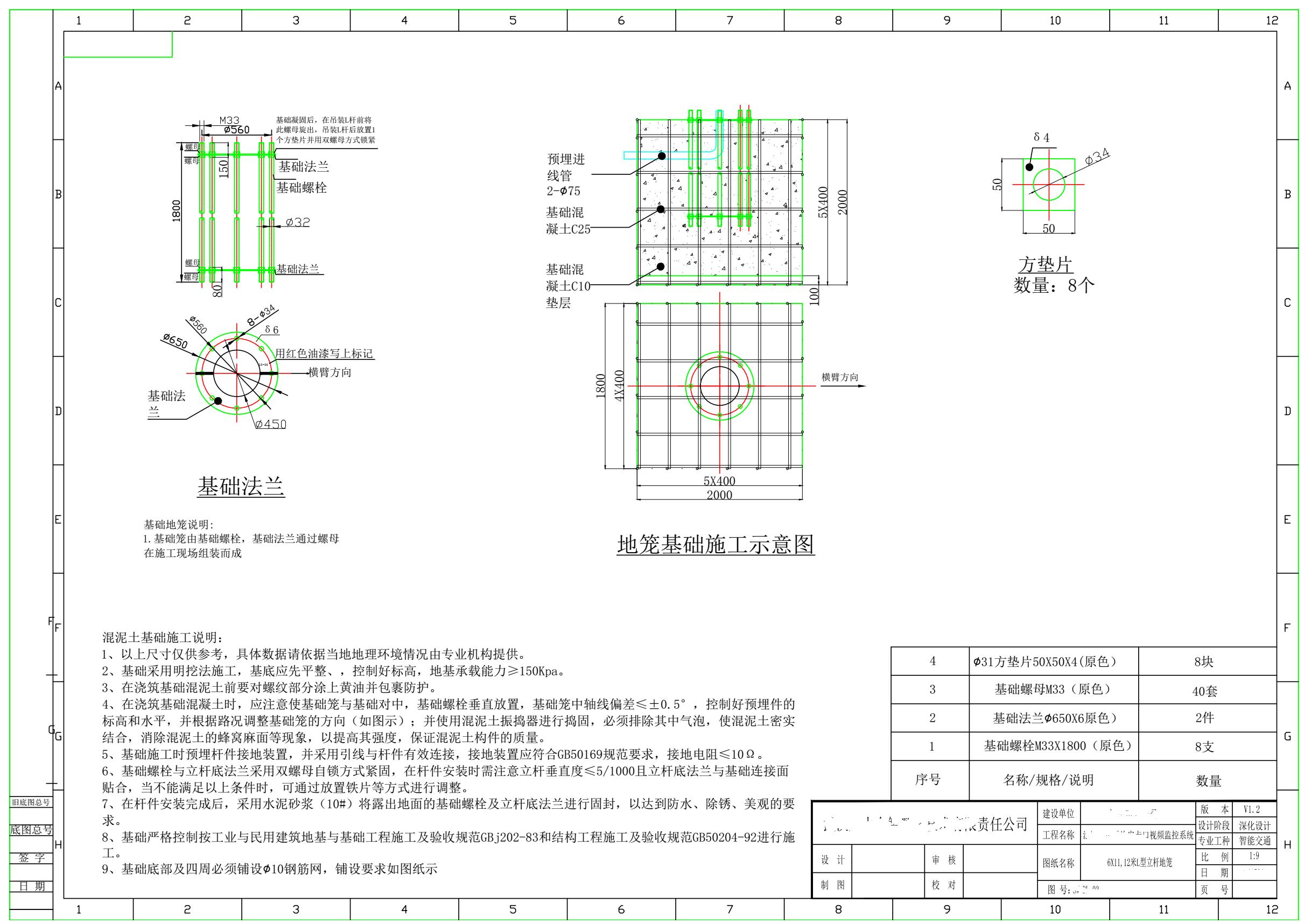

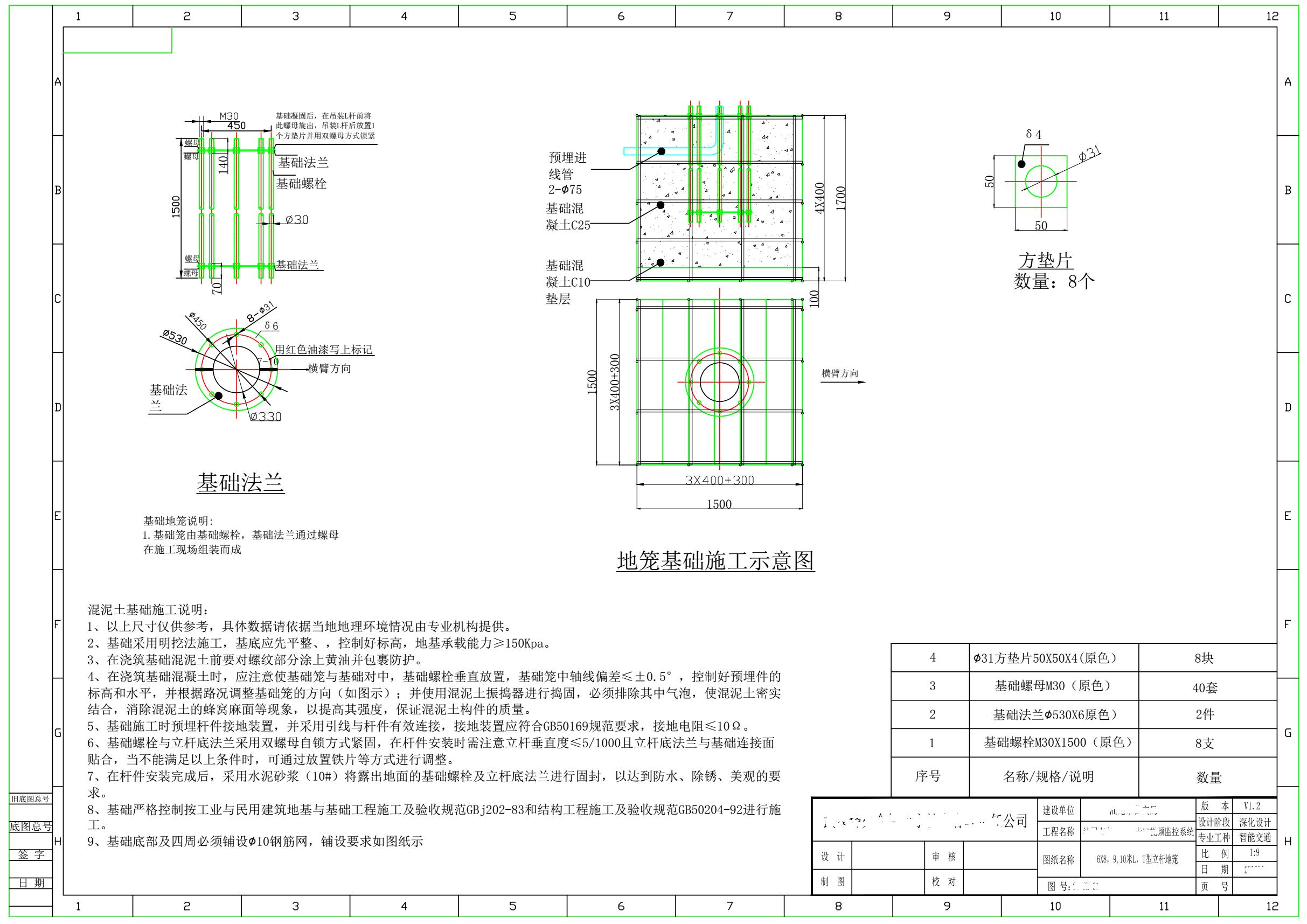

9、各类型立杆及对应地笼相关尺寸等
