贴片电阻（SMD Resistor）是金属玻璃铀电阻器中的一种，是将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上制成的电阻器。贴片电阻具有 耐潮湿，高温，温度系数小 的特点。
贴片电阻器的规格
关于贴片电阻器的尺寸

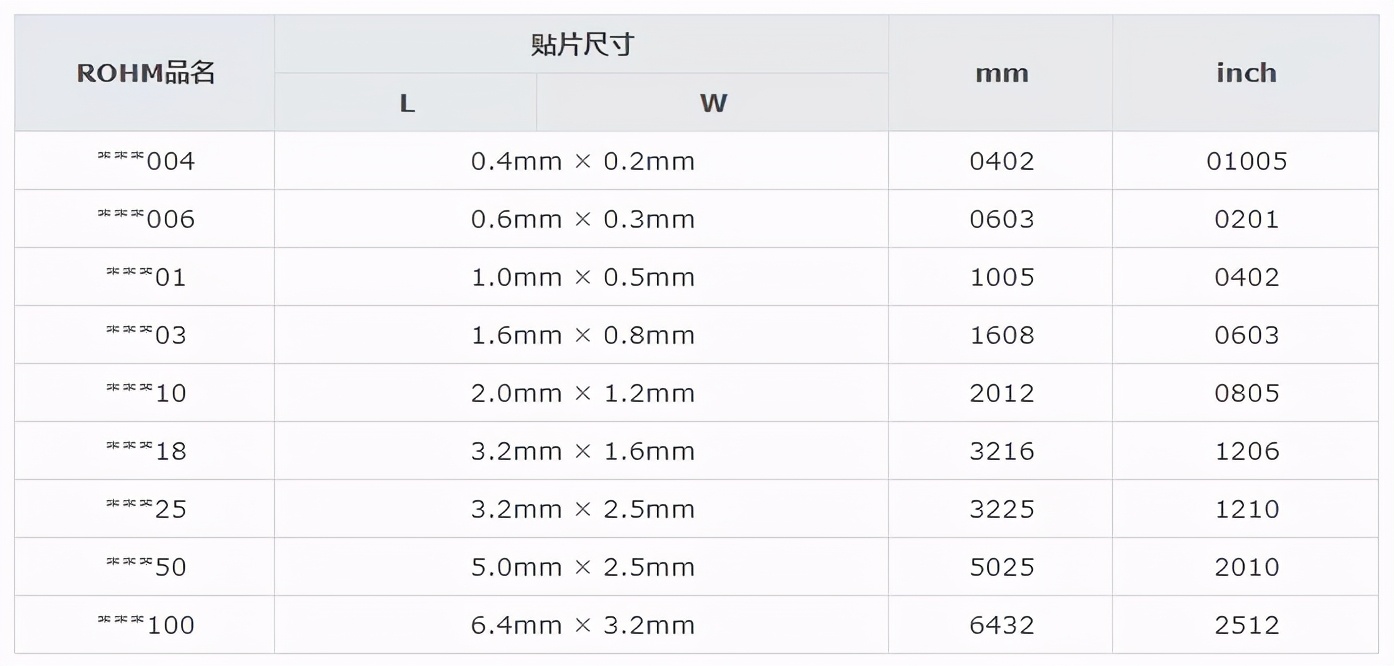

贴片电阻器的外形尺寸有企业独有的称呼方式和mm、inch标记方式。 代表性产品的尺寸互换表如下。
***是产品名称（多连芯片除外）
什么叫电阻温度系数
关于电阻温度系数

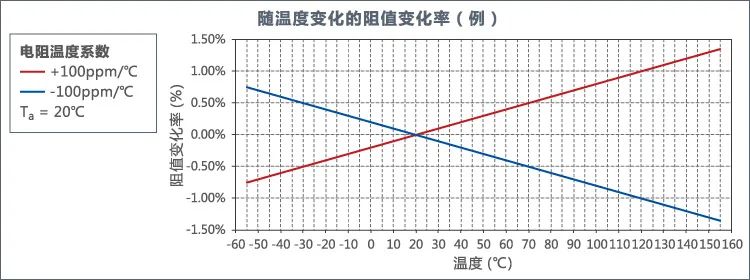

所有物质随温度变化内部阻值会发生变化。电阻器也不例外，随温度变化阻值会发生变化。其变化比例称为电阻温度系数。单位为ppm/°C。根据基准温度条件下的阻值变化率和温度差，可以用下式求得电阻温度系数。
电阻温度系数 (ppmppm/°C) = (R-Ra)/Ra ÷ (T-Ta) × 1000000
Ra: 基准温度条件下的阻值Ta: 基准温度R: 任意温度条件下的阻值R: 任意温度
例）100ppm/°C电阻温度系数的贴片电阻器，从基准温度20°C到100°C时的阻値变化率是？
电阻温度系数 (ppm/°C) = (R-Ra)/Ra ÷ (T-Ta) × 1000000 →100 (ppm/°C) = (R-Ra)/Ra ÷ (100-20) × 1000000(R-Ra)/Ra = 0.008 = 0.8%
什么叫额定功率
关于额定功率和周围温度
额定功率是指在规定的周围温度条件下能够连续工作的功率最大值。
贴片电阻器施加功率就会发热。贴片电阻器有使用温度上限，所以电阻器在70℃以上周围温度下使用时，有必要依据以下功率下降曲线降低功率。
贴片电阻器的制造

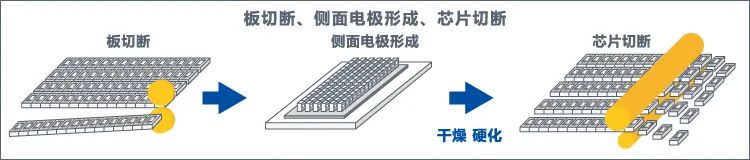

制造流程例

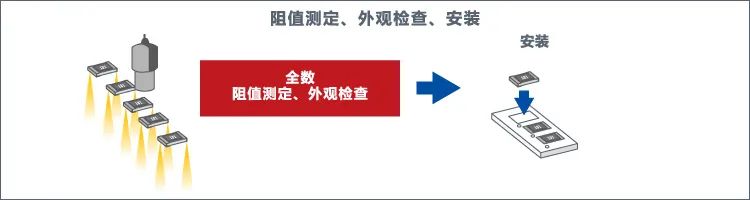

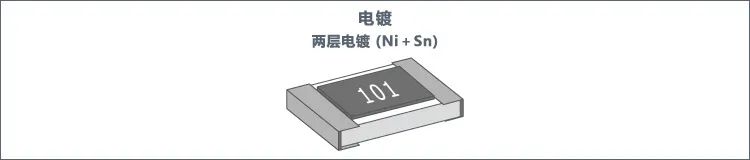

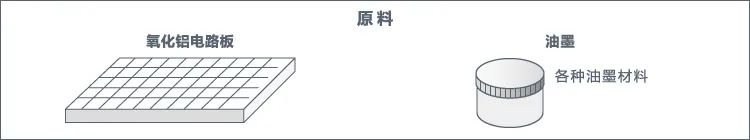

ROHM贴片电阻器代表性产品MCR系列的制造流程如下。
※实际上是指氧化铝电路板上的全体，但仅对一个芯片作说明。
什么叫丝网印刷
关于丝网印刷
ROHM的贴片电阻器各层由丝网印刷构成。

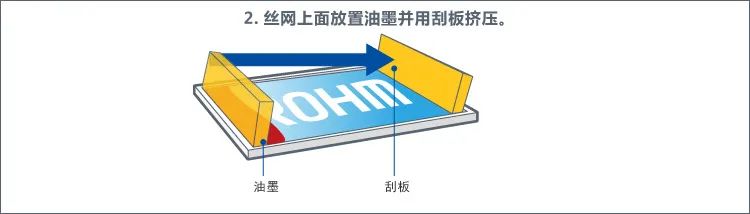

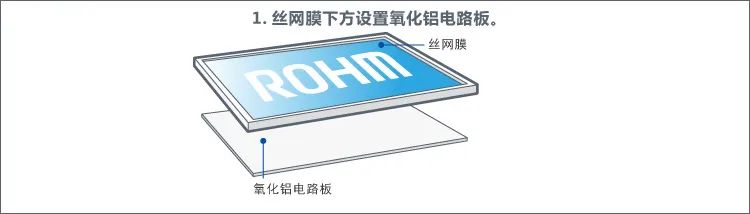

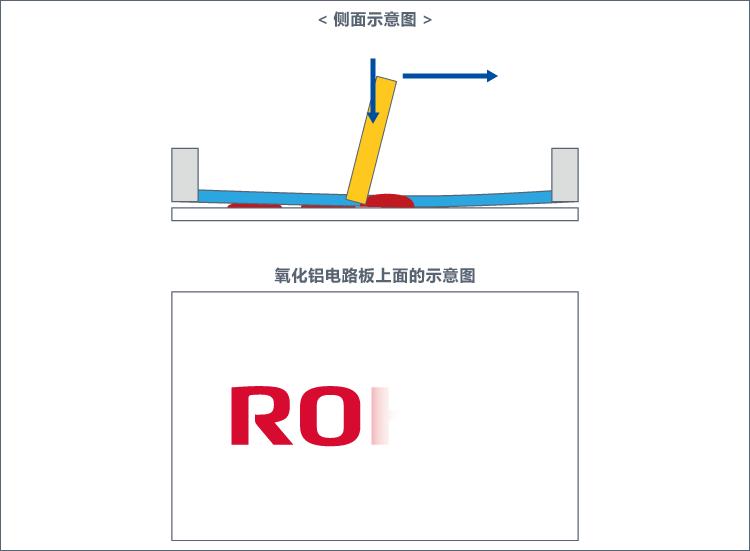

丝网印刷是指在丝网膜上形成印刷图文，上面涂抹油墨用刮板挤压，在目标物（氧化铝电路板等）上誊写图文的印刷方法。

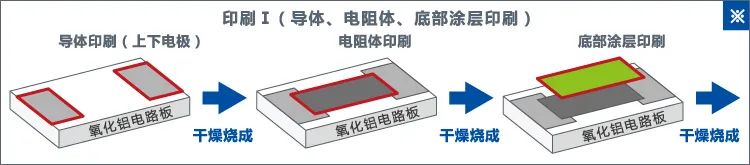

丝网印刷的流程
激光切割
关于切割工程的必要性

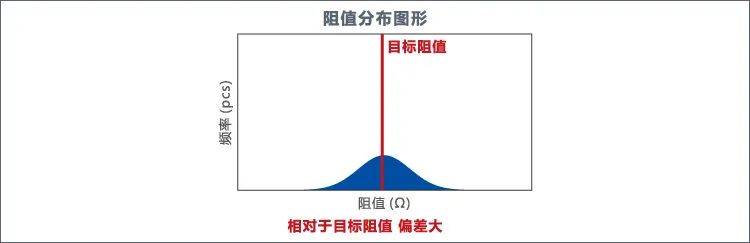

厚膜贴片电阻器各层由丝网印刷形成。氧化铝电路板上一次形成几百个电阻体，所以印刷状态下多少存在偏差。即阻值存在偏差。
如果取有阻值偏差的芯片，只能得到部分的目标阻值。
因此需要实施调整阻值的"激光切割"工程。
什么叫激光切割

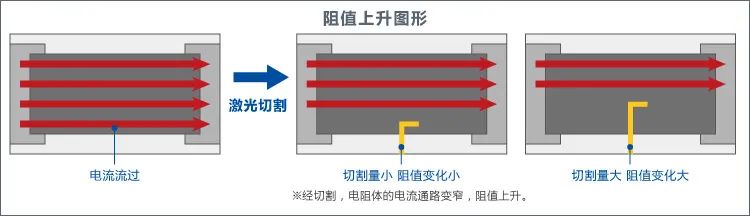

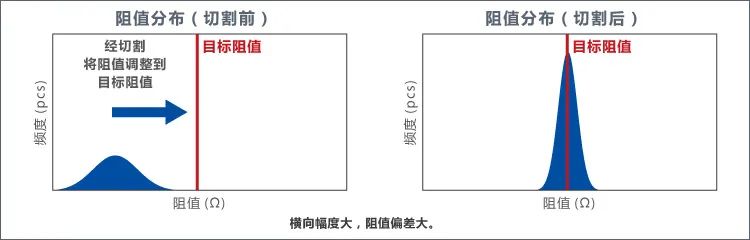

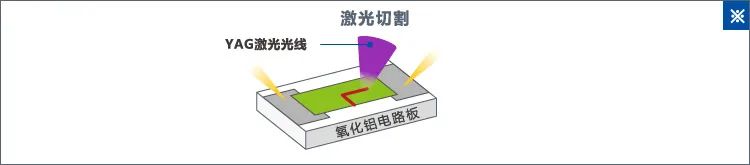

激光切割是指对每个电阻体进行测定并用激光切割形成目标阻值，同时减少偏差的工程。最初应印刷比目标阻值小的电阻体。通过在电阻体内加入切割工艺，使电流通路变窄，阻值变大。
贴片电阻器3种典型的故障事例
1、浪涌引起的厚膜贴片电阻器损坏
浪涌是指施加于电路的瞬态大电压或瞬态大电流。可以举人们平时熟知的例子，如雷或静电等。

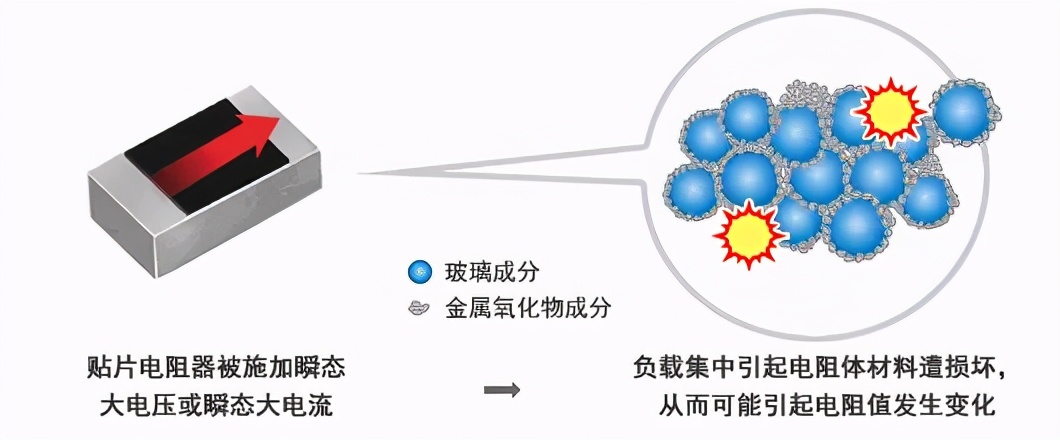

电阻被施加这种浪涌电压或浪涌电流时，过度的电应力会使电阻特性受到影响，最坏的情况，可能导致芯片损坏。
如何才能增强抗浪涌特性？
作为增强抗浪涌特性的方法，可举以下例子。
- 使用抗浪涌性强的材料

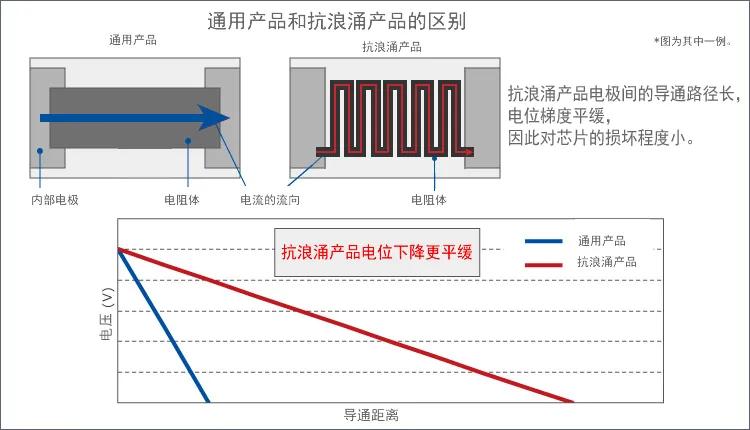

- 拉长电极间距，使电位梯度平缓，从而减少对芯片的损坏。
扩大芯片尺寸则电极间距变大，抗浪涌性能变强，但使用大尺寸芯片需要更多的电路板空间。
电路板没有多余空间，希望小型化的同时能确保浪涌耐量
尽管是抗浪涌贴片电阻器，却以小型尺寸确保了优异的抗浪涌特性。

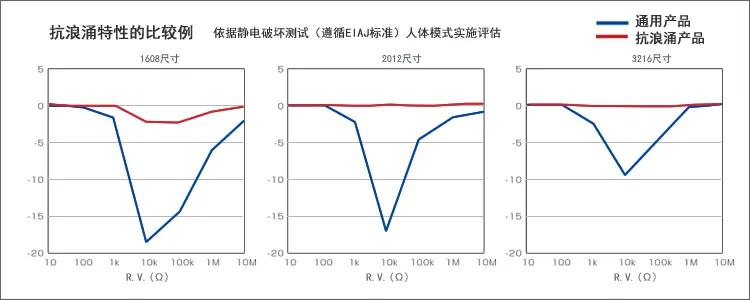

静电破坏测试（遵循EIAJ标准）人体模式
ROHM的抗浪涌贴片电阻
- 采用抗浪涌特性优异的材料
- 采用独有的电阻体元件设计，使电位梯度平缓，减轻对芯片的损坏
ROHM的抗浪涌贴片电阻器，通过提高耐压特性、调整元件形状，与通用产品相比，确保了大额定功率。

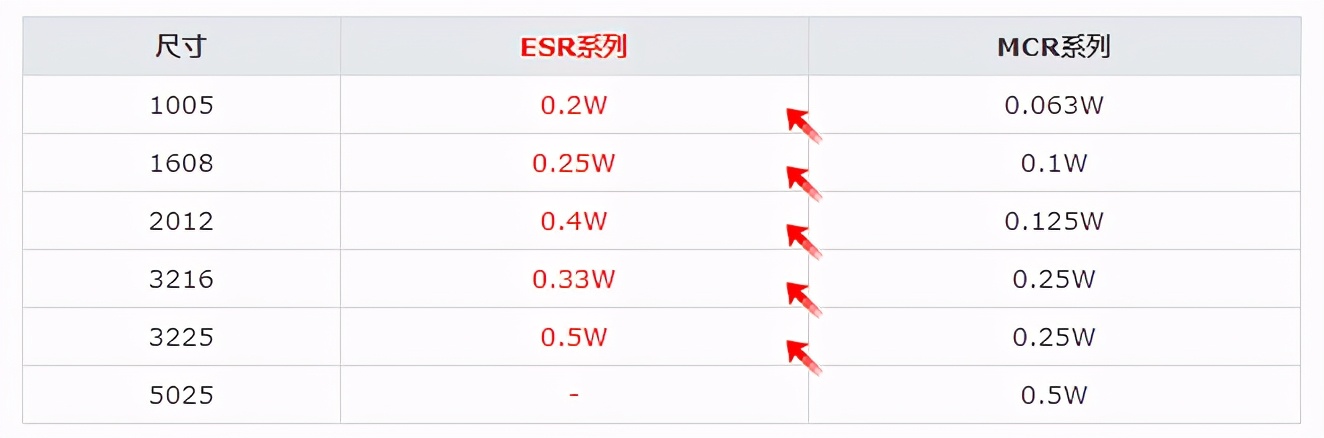

ROHM的ESR系列、LTR系列，在不改变其尺寸的基础上增强了抗浪涌特性，提高了额定功率。
2、焊接裂纹引起的贴片电阻器的阻值误差
为什么会发生焊接裂纹？
贴片电阻器用焊锡贴装于电路板上，并在各种环境下使用。有时还在100°C以上高温环境或-40°C低温环境下使用。

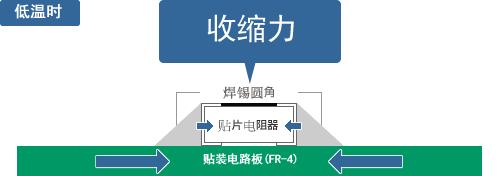

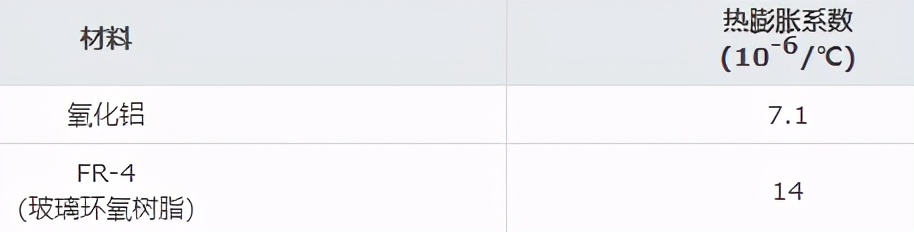

厚膜贴片电阻以氧化铝电路板为支撑， 与贴装电路板的代表性材料FR-4（玻璃环氧树脂），在温度变化引起的收缩度（热膨胀系数）方面有差异。重复温度循环时，该差异转变为应力，在结合两者的焊锡圆角接合处可能产生裂纹。
※因是图片缘故，作了突出性表述。
※厚膜贴片电阻的图片。
这是贴片电阻器收缩产生的应力，因此电极间距大，即芯片尺寸越大对芯片越不利。
缩短电极间距，即缩小芯片尺寸，则可以避免焊接裂纹发生。但是…
芯片大小、额定功率、元件最高电压等特性值都是权衡后的数值。小尺寸的特性值比大尺寸的特性值低。
不降低额定功率等规格的基础上，希望解决焊接裂纹问题，提高接合可靠性！希望芯片尺寸的扩大，不会引起接合可靠性下降，还能提高额定功率！

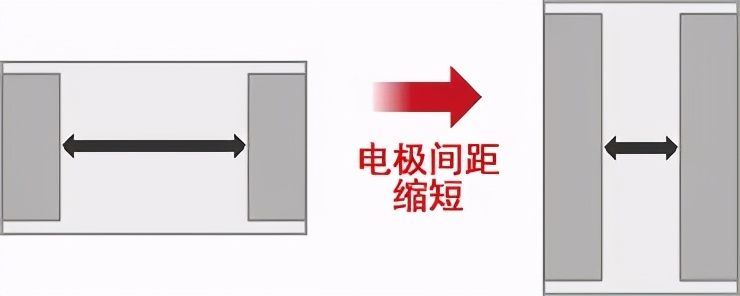

长边电极型产品可以在不改变尺寸的条件下缩短电极间距。
实际实施温度循环测试后，没出现焊接裂纹。
测试条件: JIS C 5201-1 sec4.遵循9个标准Condition: -40°C: 30min / +125°C: 30min气层 3000 cycTest Board: FR-4Solder: Sn/3.0Ag/0.5Cu (t = 0.100mm)

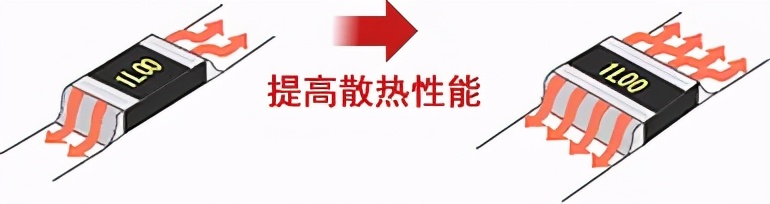

采用长边电极结构，增加了散热路径。因此与通用产品相比，额定功率高。
长边电极LTR系列可以解决焊接裂纹问题，还能提高额定功率。 另外，还确保了抗浪涌特性，是可靠性方面优异的产品。
3、电阻器的硫化
硫化引起的断线
空气中存在着各种形式的硫磺成分，像汽车尾气和温泉的硫磺气体等。
这种硫磺成分吸附在金属表面，慢慢地和金属发生反应。

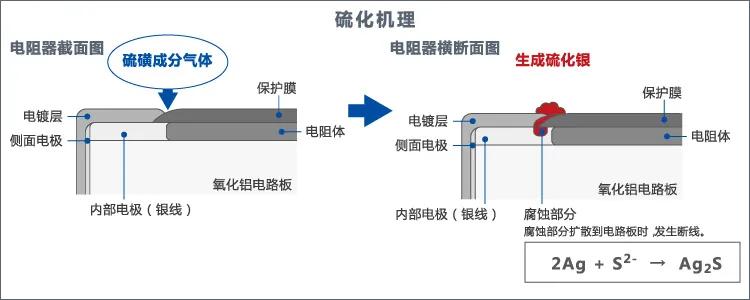

厚膜贴片电阻器的内部电极采用了银 (Ag)，如果有硫磺成分气体从保护膜和电镀层之间的缝隙侵入，就会发生如下图所示的反应，慢慢地生成硫化银 (Ag2S)。

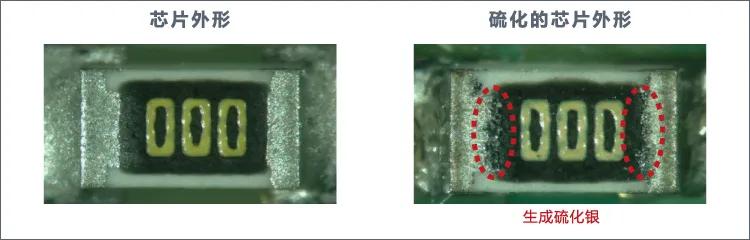

（参考照片）结果内部电极断线，电阻值不能显示出来。我们就把这种现象称为硫化引起的断线。
来源：ROHM
