QSn6.5-0.1锡磷青铜有高的强度、弹性、耐磨性和抗磁性，在热态和冷态下压力加工性良好，对电火花有较高的抗燃性，可焊接和钎焊，可切削性良好，在大气、淡水中耐蚀。
中文名 磷青铜
外文名 QSn6.5-0.1
标 准 GB/T 4423-2007
伸长率 δ5 ≥13
特点及用途：
QSn6.5-0.1主要用于制造具有良好弹性和导电性能的弹簧接触片，精密仪器中的耐磨部件和抗磁件，例如齿轮、电刷盒、振动器、接触器等。由于具有良好的耐大气、海水、淡水、蒸气等性能，广泛应用于蒸汽锅炉、船舶部件，锡青铜是一种铸造收缩率最低的有色金属合金。含磷锡青铜具有较好的机械性能，可作为高精密工作母机的耐磨件和弹性件使用。含铅锡青铜通常用作耐磨部件和滑动轴承。用含锌锡青铜可以制造高气密性铸件。

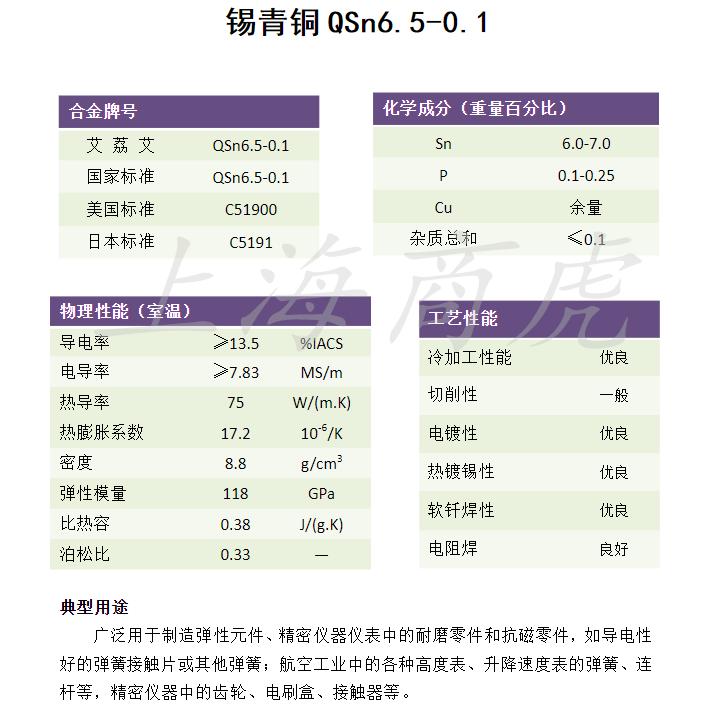

化学成分：
单位（%）：
铜 Cu ：余量
锡 Sn ：6.0～7.0
铅 Pb：≤0.02
磷 P：0.10～0.25
铝 Al：≤0.002
铁 Fe：≤0.05
硅 Si ：≤0.002
锑 Sb ：≤0.002
铋 Bi：≤0.002
注：≤0.1(杂质)

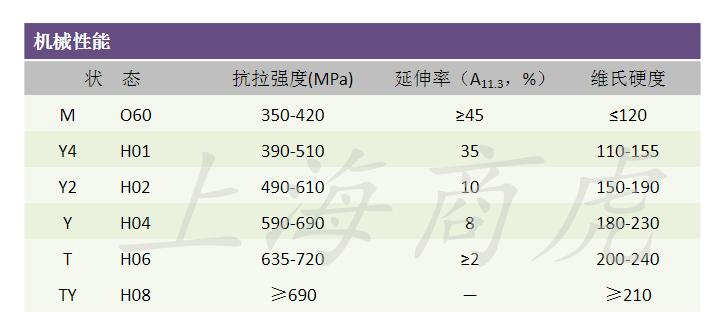

力学性能：
抗拉强度 σb (MPa)：≥470
注 ：棒材的纵向室温拉伸力学性能
试样尺寸：直径或对边距离5～12

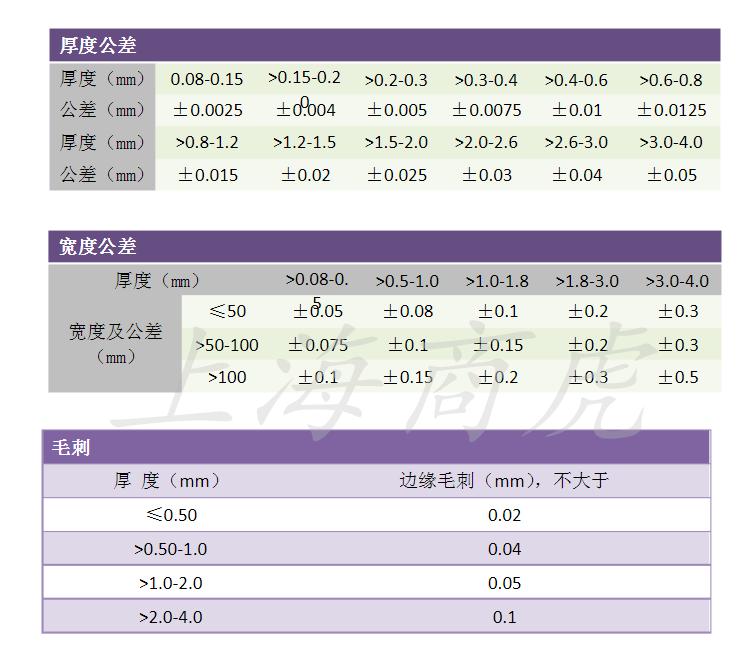

热处理规范：
热加工温度750～770℃;退火温度600～650℃。
