一、 什么是双电源自动切换开关
二、 双电源切换开关的分类
三、 双电源切换开关型号含义
四、双电源自动切换开关的结构
（知识点一）什么是双电源自动切换开关
双电源自动切换开关：也称ATSE,是一种由微处理器控制，用于电网系统中网电与网电或网电与发电机电源启动切换的装置，可使电源连续源供电。系列双电源，当常用电突然故障或停电时，通过双电源切换开关，自动投入到备用电源上，(小负荷下备用电源也可由发电机供电)，使设备仍能正常运行。最常见的是电梯、消防、监控上、照明等。
（知识点二），双电源自动切换开关的分类
ATSE大致可分两类：

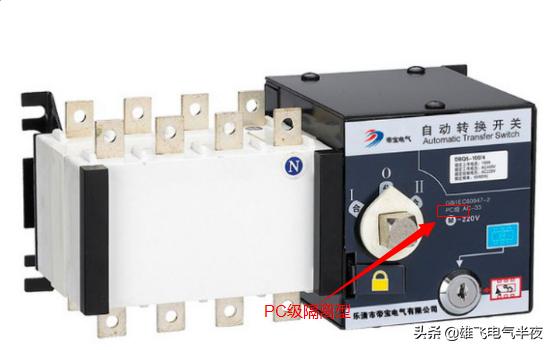

1、 PC级；只完成双电源自动转换功能，不具备断路电流分断（仅能接通、承载）的功能。
2、CB级；即完成双电源自动转换功能，又具有短路电流保护（能接通并分断）的功能。
（知识点三）型号含义：
控制特性：
1、 普通型;适用于主电源与备用电源供电系统
2、 I型；适用于市电与市电备供电系统的自投不自复，互为备用。具有缺相、过压、欠压保护功能。
3、 II型；适用于市电与市电备供电系统的自投自复，具有缺相、过欠压保护功能。
4、 III型；适用于市电与油发电机供电系统的互为备用或自投自复。具有缺相、过欠压保护功能

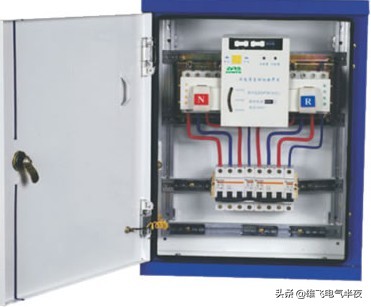

（知识点四）双电源自动切换开关的结构
两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底社绝了两台断路器同时合闸的可能性，采用双列复合式触头、横接式机构、微电机预储能及微电子控制技术，基本实现零飞弧(无灭弧罩)，具有明显通断位置指示、挂锁功能，可靠实现电源与负载间的隔离 可靠性高，使用寿命8000次以上，机电一体设计，开关转换准确、灵活、可靠 电磁兼容好，抗干扰能力强，对外无干扰，自动化程序高。
双电源自动切换开关接线原理：

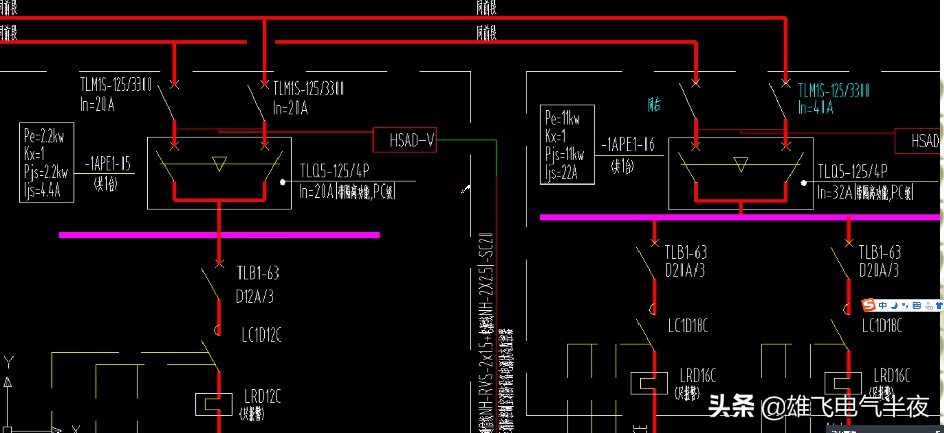

双电源系统画法
