一、汽车线束介绍

二、汽车线束的制作工艺流程

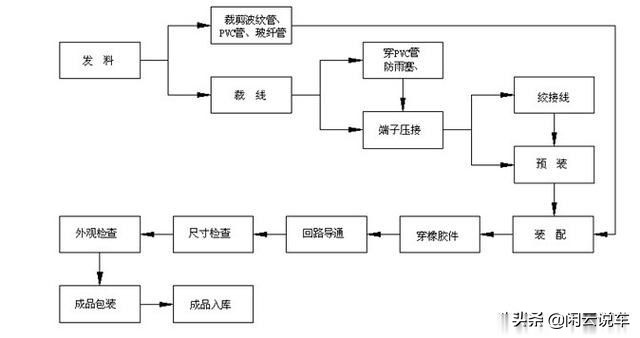

1.线束制作工艺流程图

2.各工序介绍

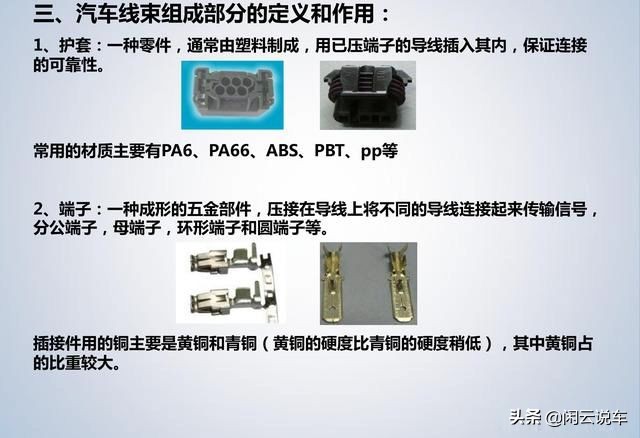

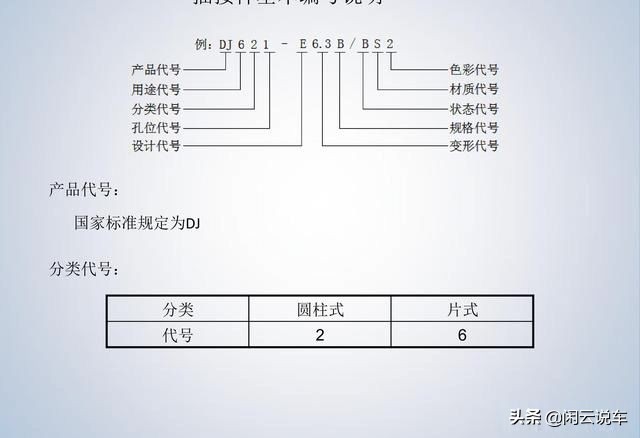

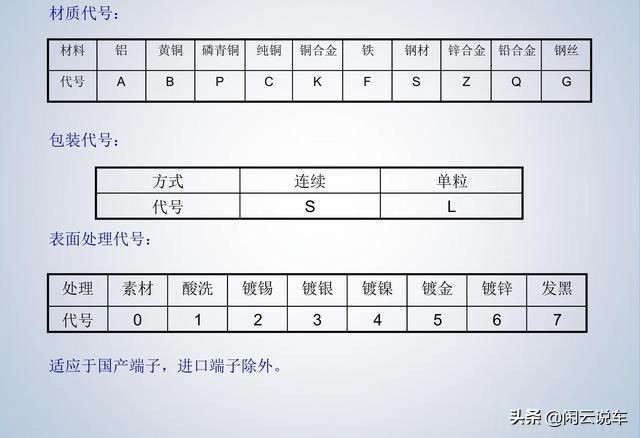

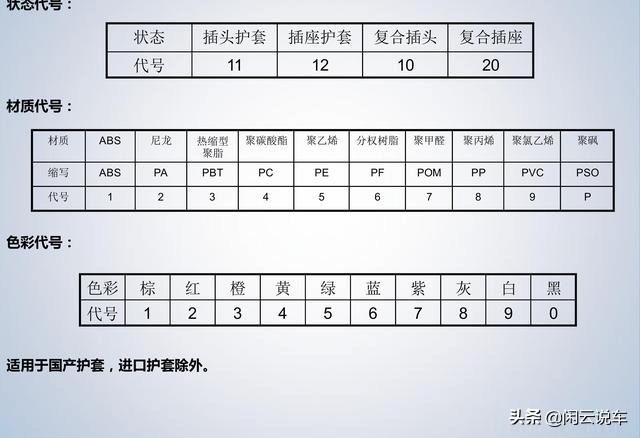

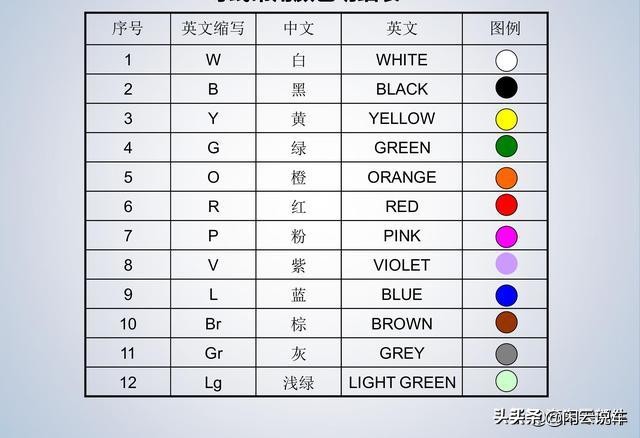

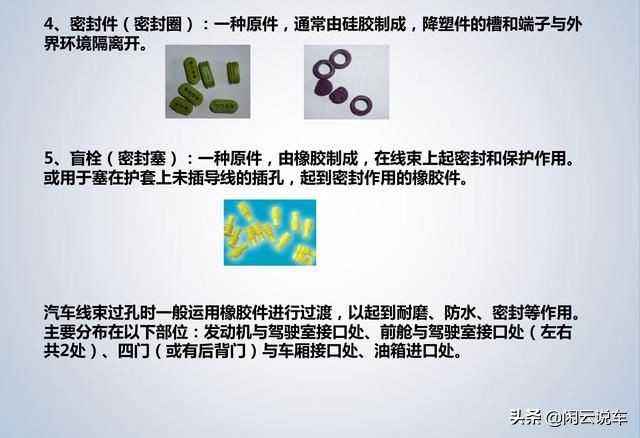

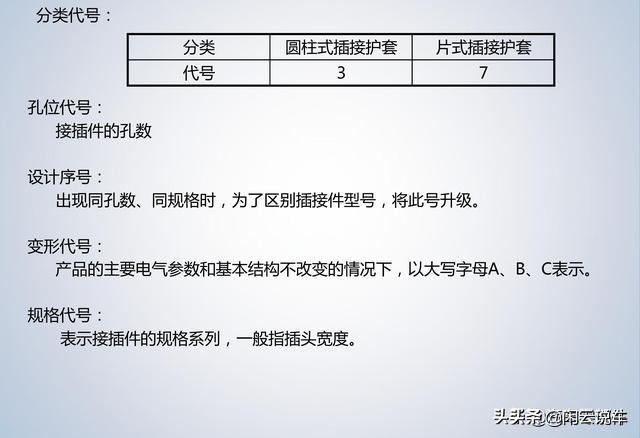

三、汽车线束组成部分的定义和作用

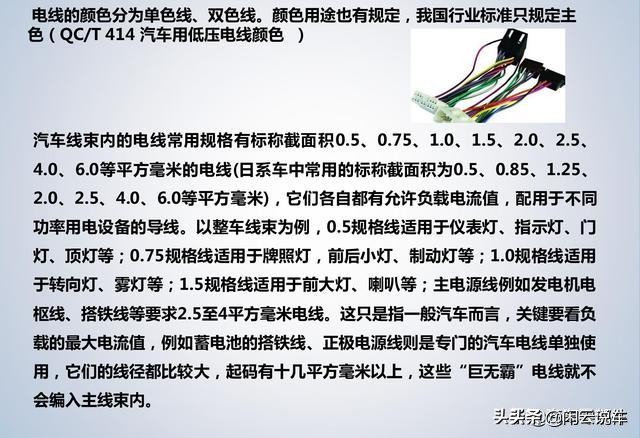

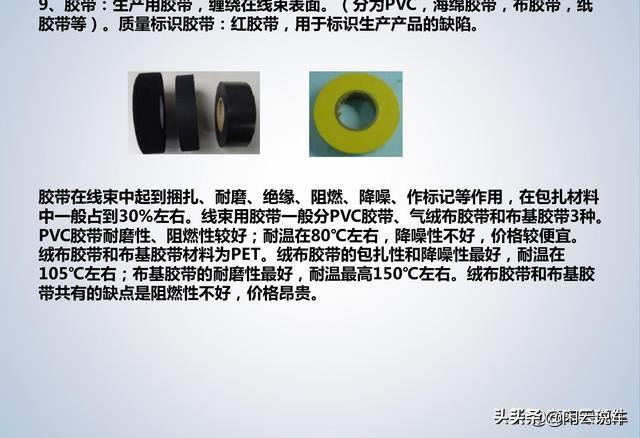

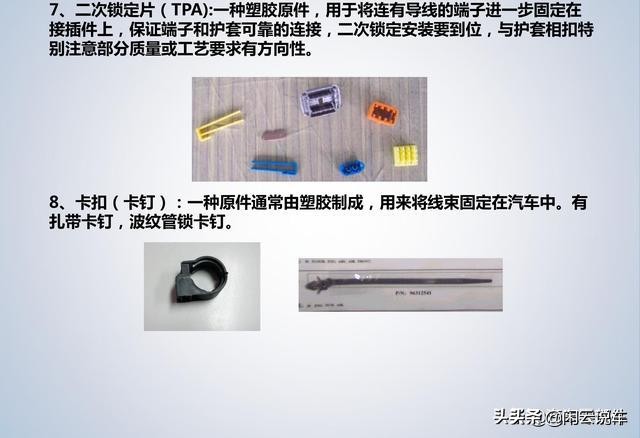

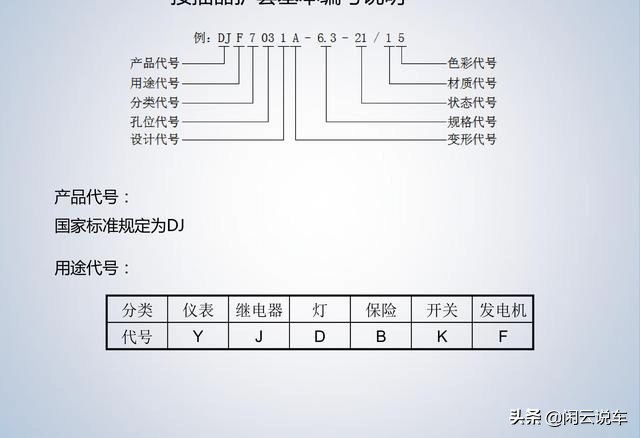

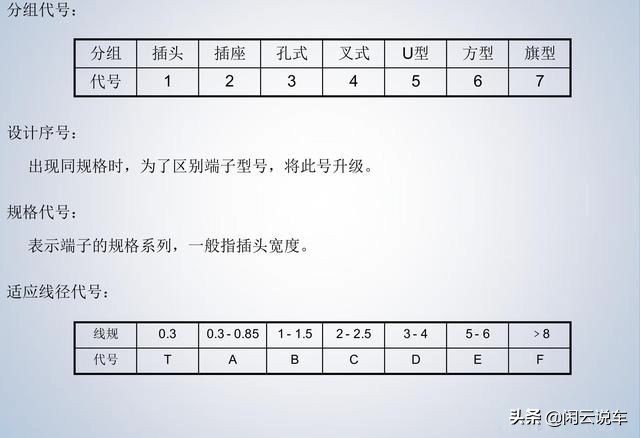

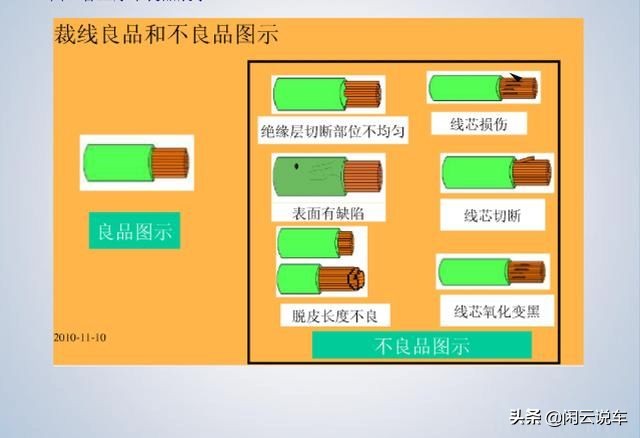

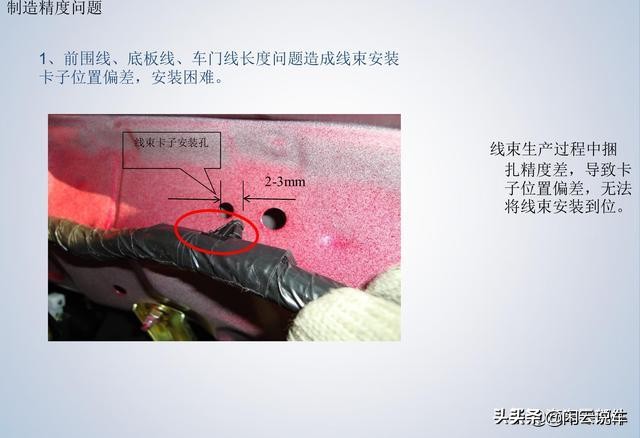

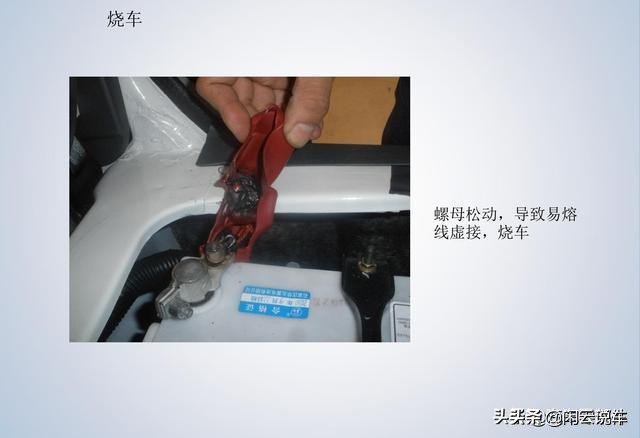

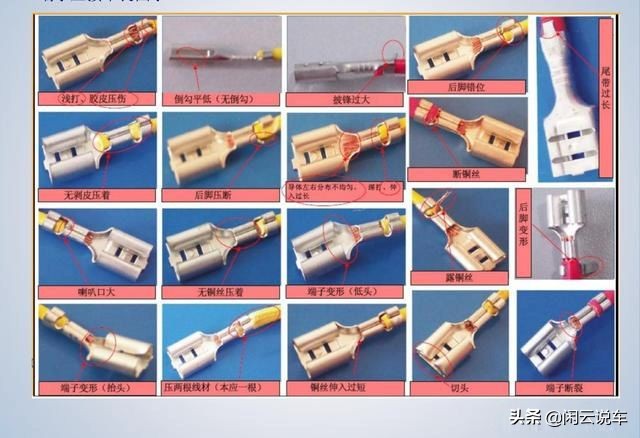

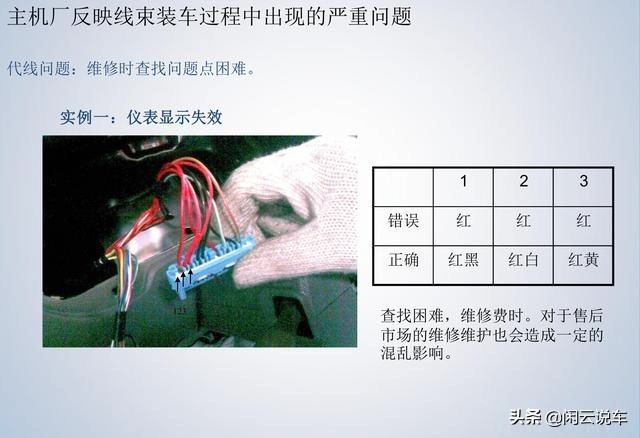

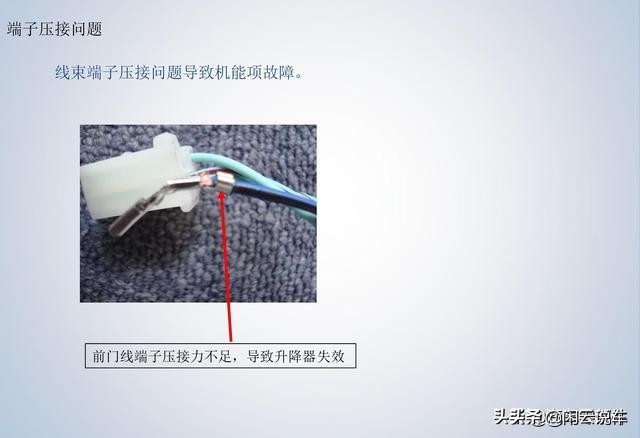

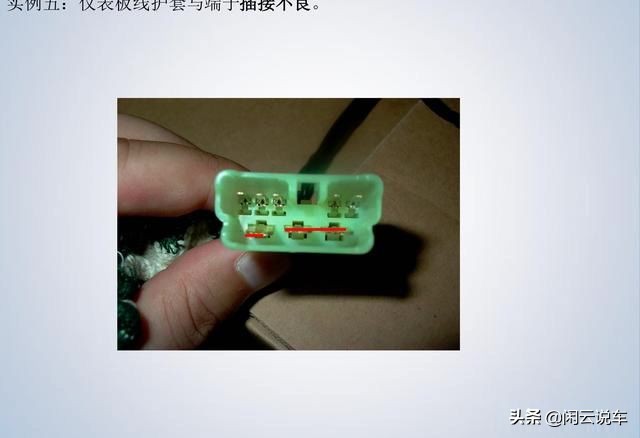

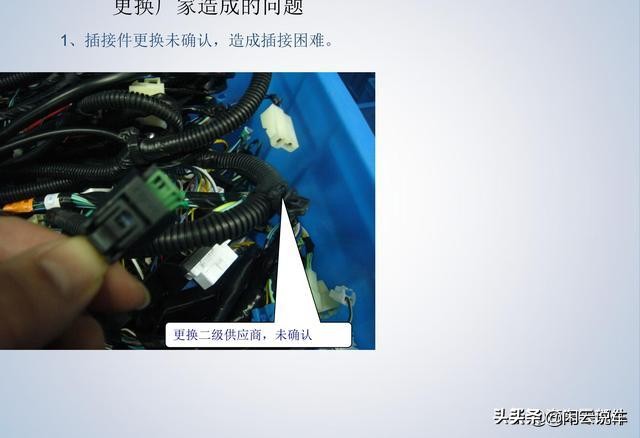

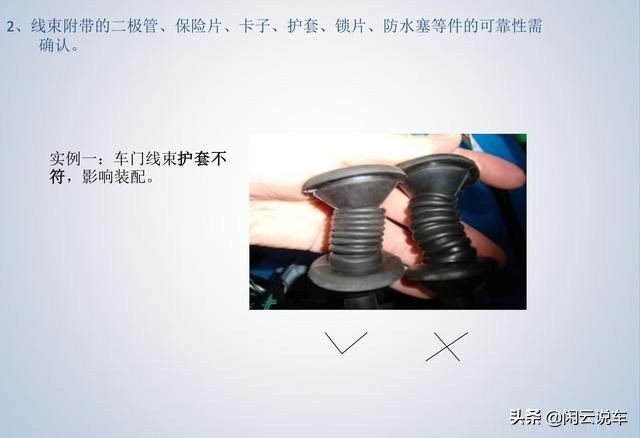

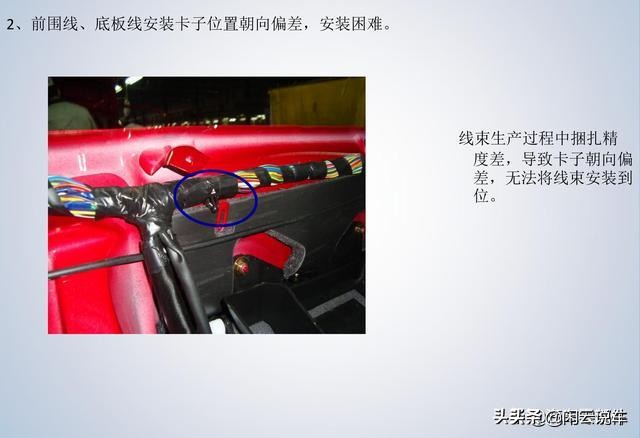

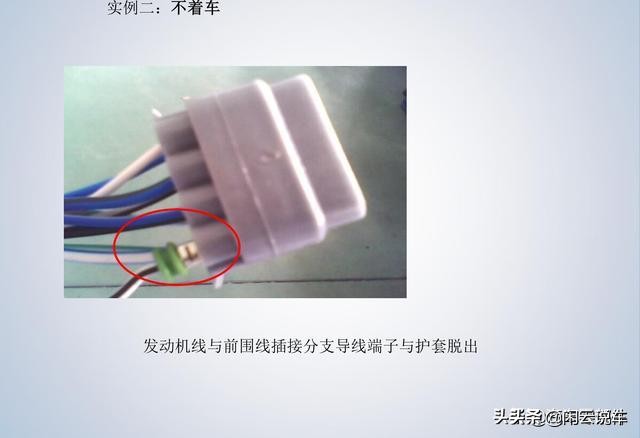

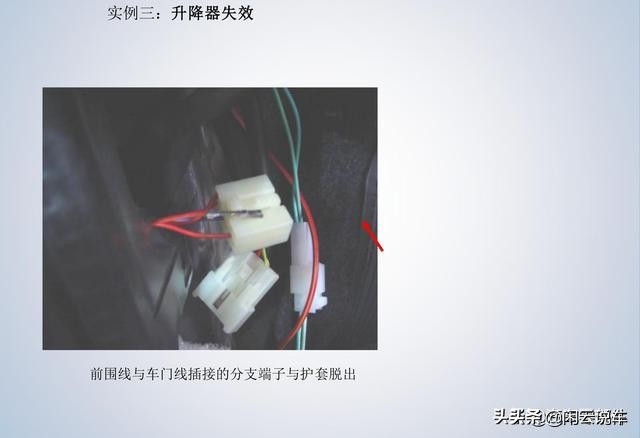

四、汽车线束生产中各工序不良品展示

一、什么是线束?

• 线束是汽车动力和信号传输分配系统的总成.

•--通过线束传递汽车所需的驱动信号,驱动汽车；

•--将信号转换成电流传递给车内的其他设备

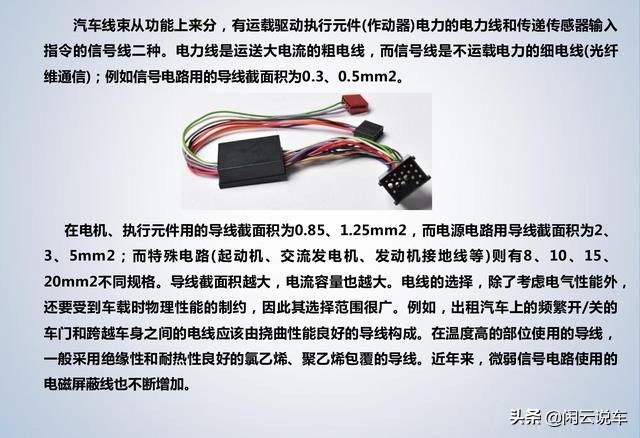

•线束主要是由导线、端子、接插件以及护套等组成，是车辆电器元件工作的桥梁和纽带，整车电器要达到正常、稳定工作，除了各电器元件的自身质量以外，与线束在车辆上的铺设情况也是密切相关的。

整车线束零部件包括：

1 、继电器组总成、 2 、发动机线、3 、前围线、 4 、底板线 、5 、左前门线、6 、右前门线 、7 、后门线、8 、左后门过渡线、 9 、牌照灯线、10、仪表板线、 11、门控开关线、12、室内灯线

1、线束的制作工艺流程图

2、各工序说明

•发料：仓库保管员根据领料单发料。

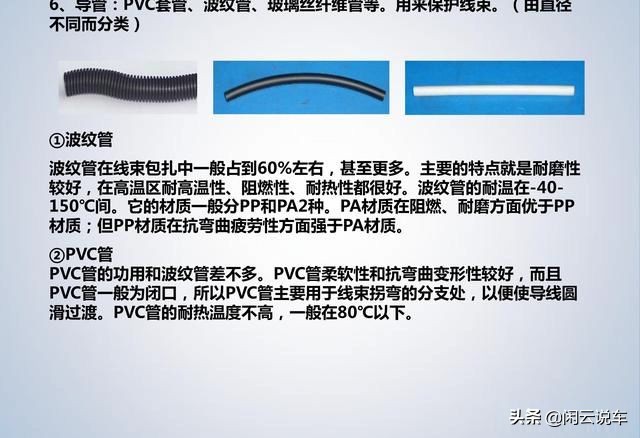

•裁管：根据波纹管、PVC管、玻璃纤维管工艺卡尺寸进行裁剪。

•裁线：根据裁线工艺卡尺寸进行裁剪导线。

•穿防雨塞：根据产品线号需要，按工艺卡要求加穿防雨塞或PVC管。

•端子压接：根据工艺卡线号要求在导线一端或两端压接端子。

•绞接线：按工艺卡要求对相关导线进行绞接，并包裹胶带。

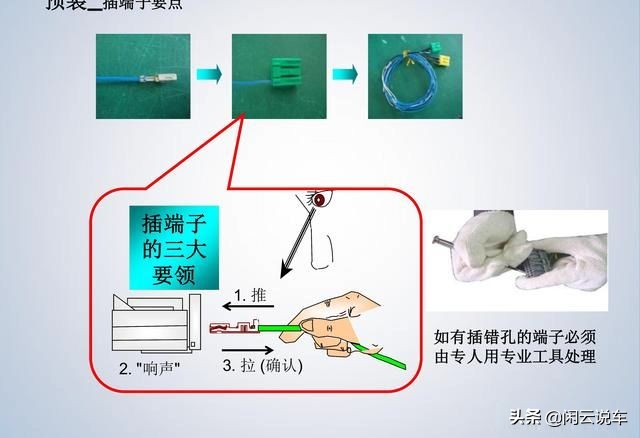

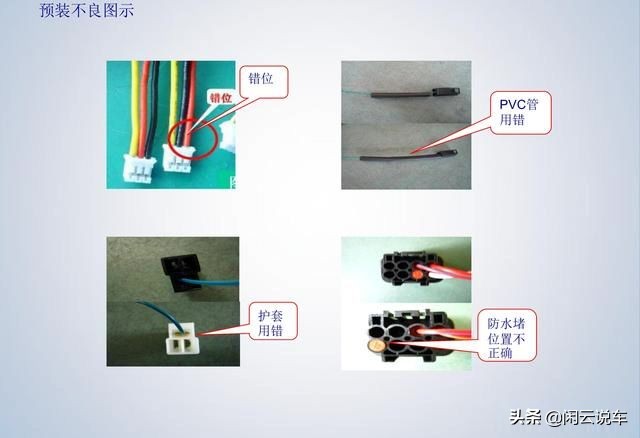

•预装：按工艺卡要求对相关线号进行小组立。

•装配：根据工艺要求将电线挂放在配线板上并安装护套；将导线用胶布缠包并按要求在线束外面安装波纹管、PVC管、扎带、卡子等配件。

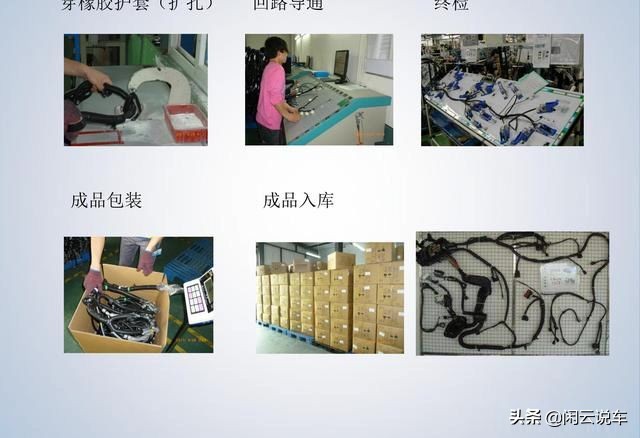

•穿橡胶件：按工艺要求把相关的橡胶件穿套在线束上。

•回路导通：检查线束是否通路、短路、断路等。

•尺寸检查：检查组装好的线束尺寸是否符合要求。

•外观检查：检查线束分支、外观等所有部位是否符合要求。

•成品包装：将合格的完成品进行包装。

•成品入库：将包装好的成品按要求入成品库放置。
