​三、液位报警信号

液位报警采用液位开关，通过指示灯亮与不亮判断水位是否到达设定的某个位置。

民用建筑中消防水池、高位消防水箱液位开关可采用以下几种形式：

（1）电缆浮球液位开关

电缆浮球液位开关是利用微动开关或水银开关做接点零件，当电缆浮球以重锤为原点上扬一定角度时（通常微动开关上扬角度为28°±2°,水银开关上扬角度为10°±2°)，开关便会有ON或OFF信号输出。

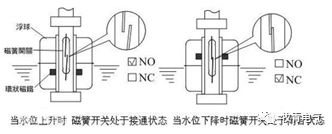

（2）磁性浮球液位开关

原理同二章磁性浮球液位计，不再叙述。

（3）压力开关

原理同压力法液位计。

（4）电极式液位开关

根据导电液体使电极间产生电流的原理制成。其必须与控制器配套使用，控制器输出开关量信号，按继电器单元分有通用型、高温型、长距离型、高灵敏型、低灵敏型、两线型六种。

（4）液位显示报警仪表

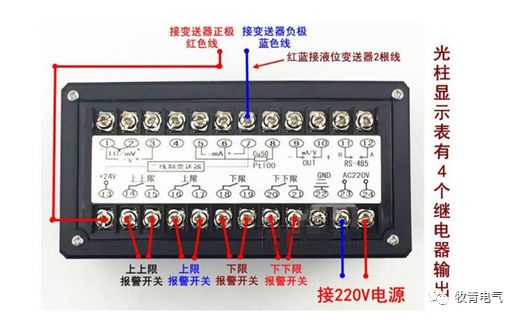

液位显示仪表通过内部软件程序比较，通过继电器输出报警液位信号。

（5）外贴式超声波液位开关，音叉式液位开关等等其他方式，在民用建筑水池液位测量中使用较少本文不在一一介绍。
