一、能耗监测、电力监控案系统概述：
1、本工程电力监控系统是对建筑物整体供配电系统进行全范围监视和控制，并将能耗数据，按照要求上传至上级管理中心

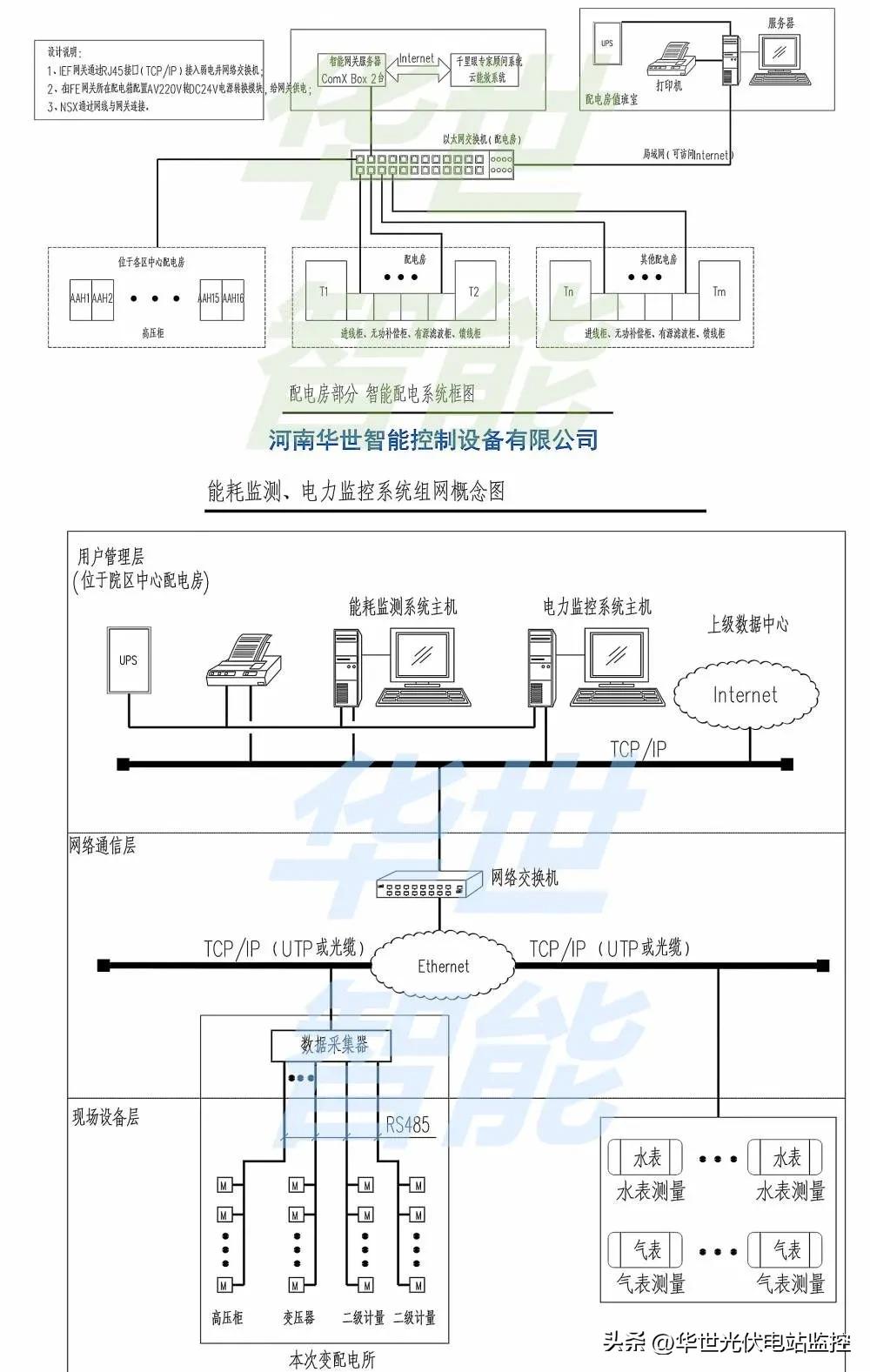

2、系统由用户管理层、网络通信层、现场设备层三部分组成。现场设置的多功能电能表、微机综合保护装置采用屏蔽双绞线，连接至各单体的数据采集器，由各数据采集器将数据分类处理后，通过局域网，连接至网络交换机，上传至能耗监测系统主机及电力监控系统主机

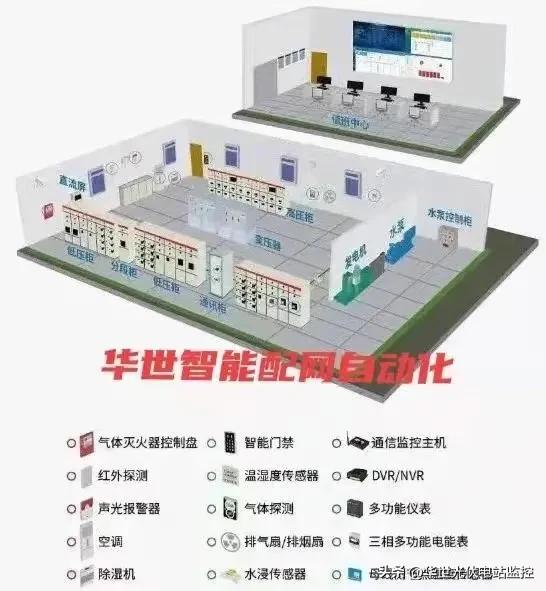

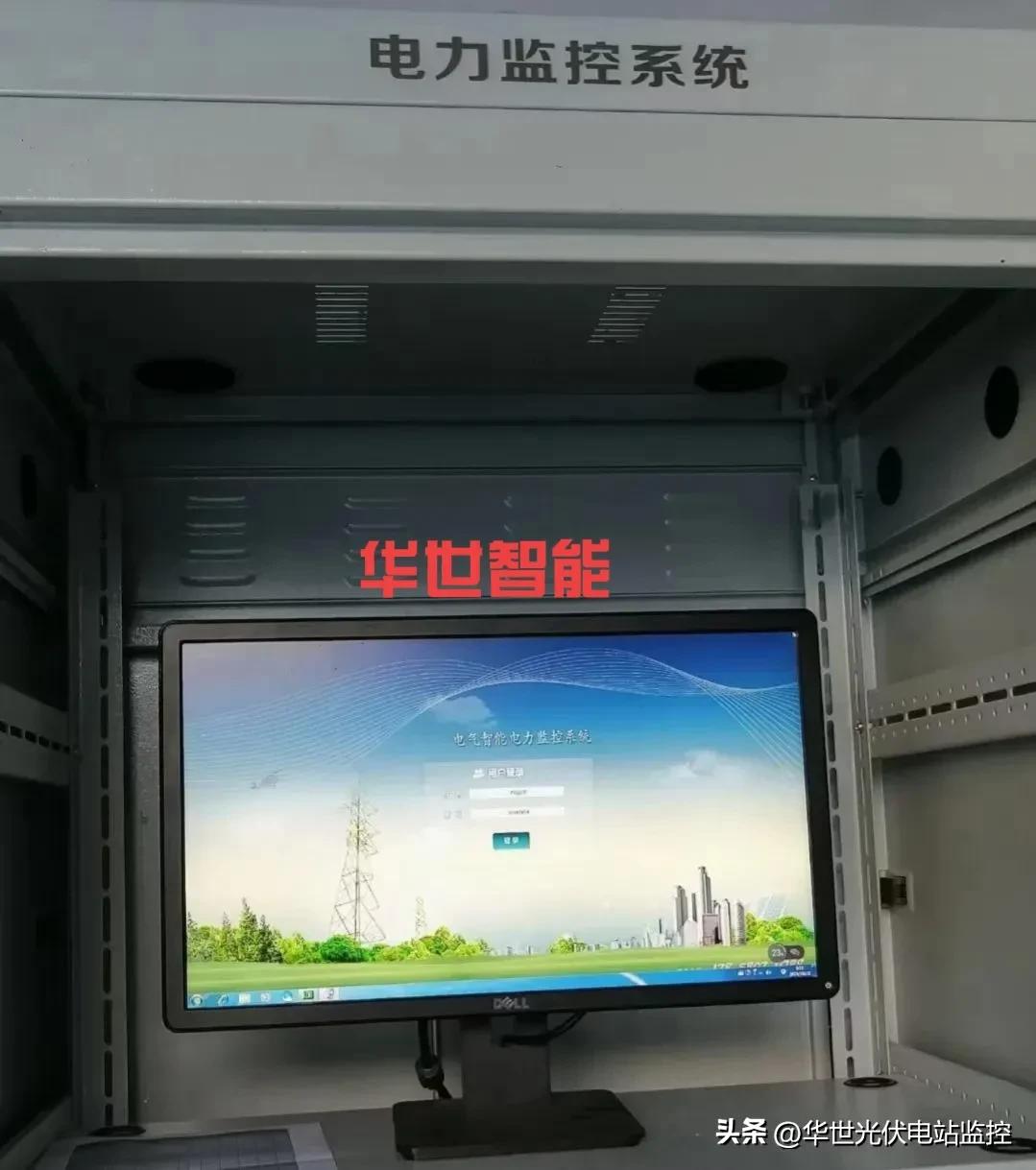

3、各系统主机设置在中心配电所的值班室内，各分区数据采集器安装在配电小间内

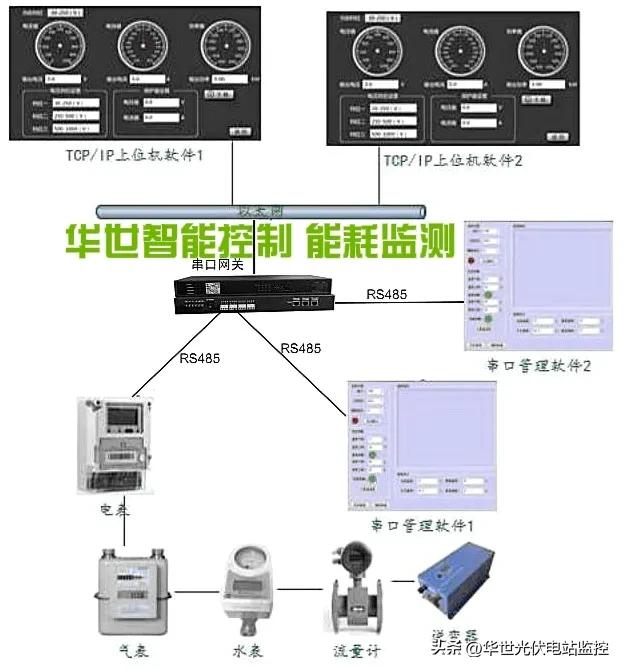

4、数据采集器每路RS-485出线上连接的仪表数量不超过32个，考虑预留15%的余量
5、可在变配电室干线上，设一级计量、需单独计量的区域，设二级计量
二、能耗监测系统及电力监控系统功能说明:
☞ 数据采集与处理:

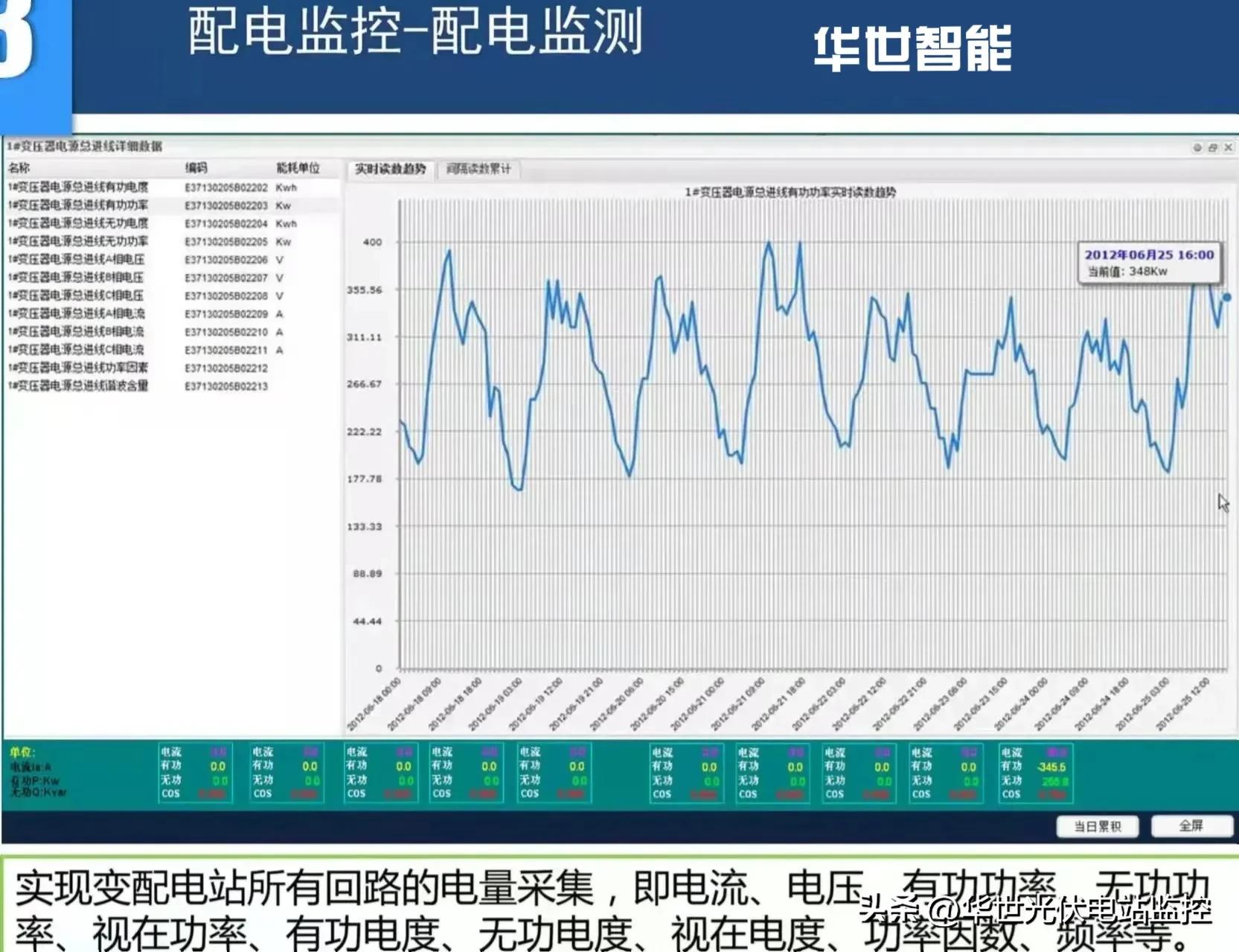

实时采集记录每回路U、I、kW、kVar、PE，F、kWh、kVrh等全电量数据；采集断路器开关量、异常报警信号采集、保护动作信息、事件顺序记录信息、保护装置工作状态等信号；提供实时主接线图、趋势曲线、报表、时间顺序记录(SOE)等；对高、低压重要回路的断路器进行遥控
☞ 能耗监测:
电量测量、电能计量、分时计费、远程抄表、自动报表生成和打印、电气数据集中管理、用电成本分析，用电效率分析，用电成本考核
☞ 优化管理:
提供大型电气设备连续运行趋势记录、运行状态记录、开机启动电压电流记录、事故记录，绝缘监视记录，优化系统运行方式，优化变压器、电缆、开关、电动机设计容量和运行计划安排
☞ 事故记录和分析管理:
正常运行时，连续监视电量波动、故障发生瞬间启动录波记录、开关状态变位记录、故障后长时间包络线记录、继电保护动作和顺序记录分析事故原因 排除故障尽快恢复送电并采取改正措施避免同类事故再次发生
☞ 报表功能：
报表编辑工具、典型报表模板；支持定时和随机打印方式，随机打印是自动记录故障。事故情况下操作时的事件，并响应手动选择的打印功能；定时打印专用于定时报表的打印
☞ 图形界面:
设备图形编辑软件、画面编辑软件、画面管理软件，多种数值显示，如:数值显示盘表显示、棒图显示、曲线显示等，可根据数值状态和系统状态，由用户按需要和习惯自行定义
☞ “遥测、遥信、遥控、遥调”四遥远动功能:

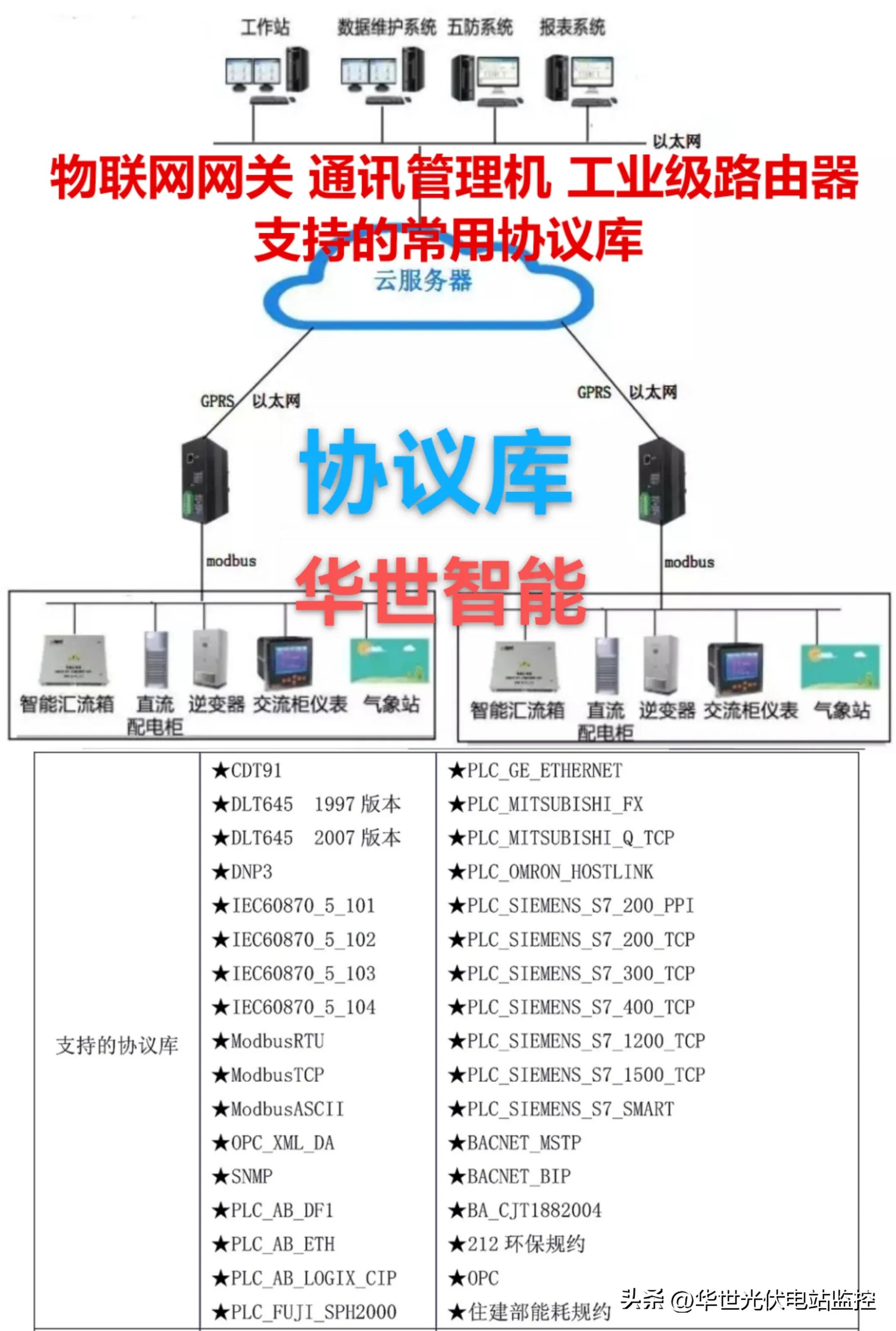

1)支持多种远动规约，按照电力部门的运行要求与电力调度中心通信
2)通过键盘、鼠标执行对站内断路器的控制调节
3)多级口令，各项操作均有确认信息，经确认，方能动作
4)具扩展与MIS系统联网并传送系统主要运行状态和主要参数的功能
5)具与DCS等数据传输交换的功能
