可调直流稳压电源

如果大家喜欢本文，可以关注本头条号“电子技术一点通”，不定时更新关于电子方面的知识，欢迎大家阅读与收藏。

步骤1：了解工作原理

该电源可以使用一个固定输出的直流电源作为它的输入电源（可以使用闲置的PC电源，笔记本电源等），也可以使用一个简单的变压器通过整流、滤波之后作为它的输入电源，使用一块DC/DC降压控制板，通过调压和限流，使其输出我们期望达到的电压，方便我们的使用。其中一块电压电流显示一体表能方便的让我们观测其实际的电压和电流参数。了解了这些东西后，你就可以开始DIY一个直流可调稳压电源啦。

步骤2：所需要准备的东西

器件准备，网购*法大**，你懂的，嘿嘿……

器件列表：

1 x 直流电压电流一体表

1 x DC to DC buck降压转换器

2 x 旋钮电位器

2 x 香蕉接线座

1 x 船型电源开关

1 x 塑料外壳

若干线材

器件全览图

步骤3：更改电位器

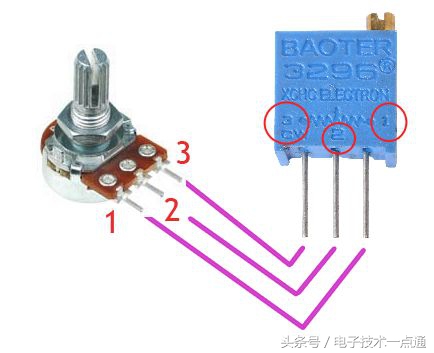

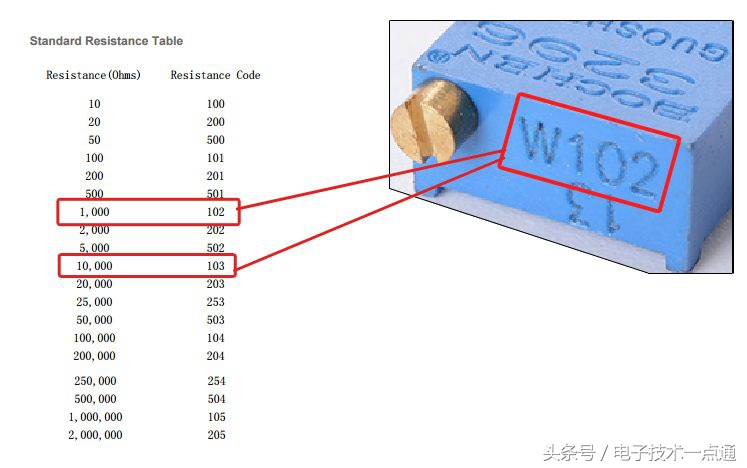

电位器标识

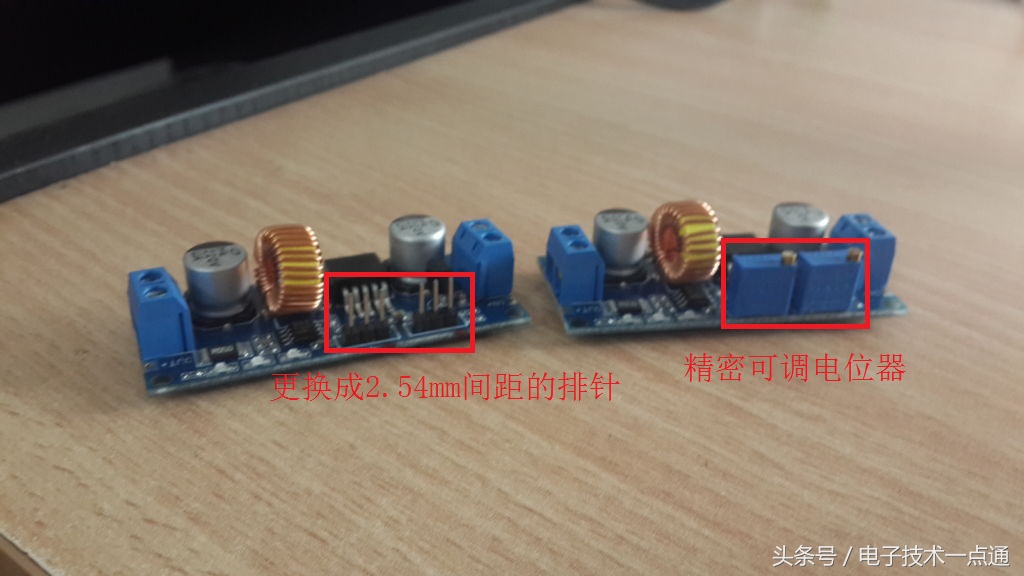

按照精密可调电阻上标识的阻值找到合适的电位器后

如上图，拆卸下来并替换成排针。

步骤4：寻找外盒和安装器件

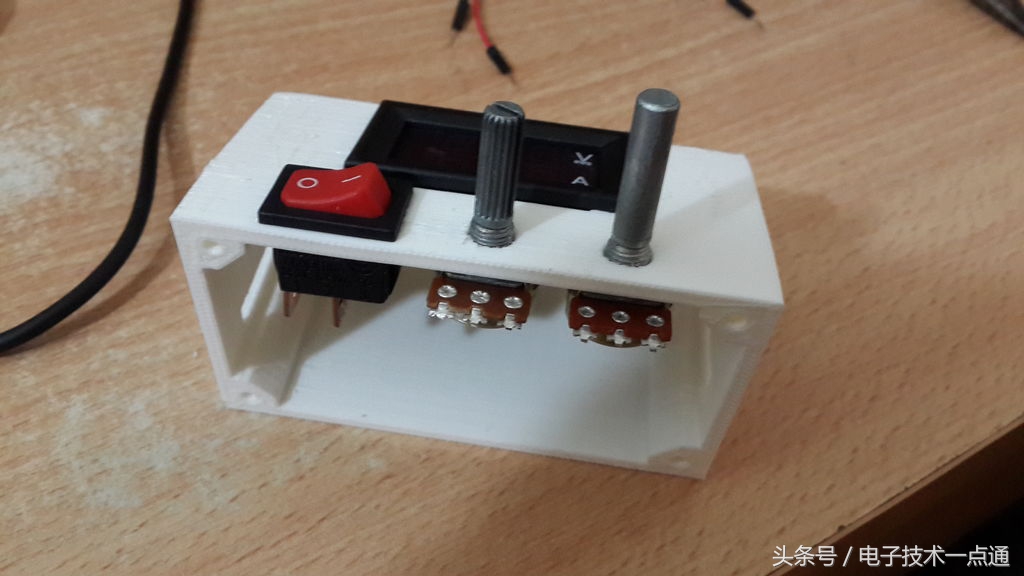

先把电流电压表安装到合适位置，还有电压电流调节旋钮，以方便观察和调节电压电流

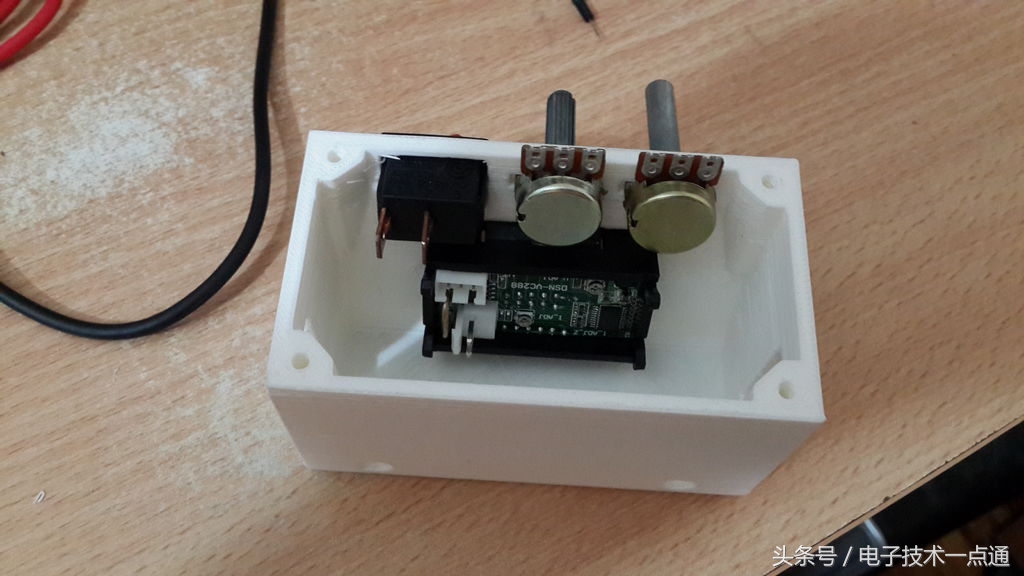

里面来个安装好的照片

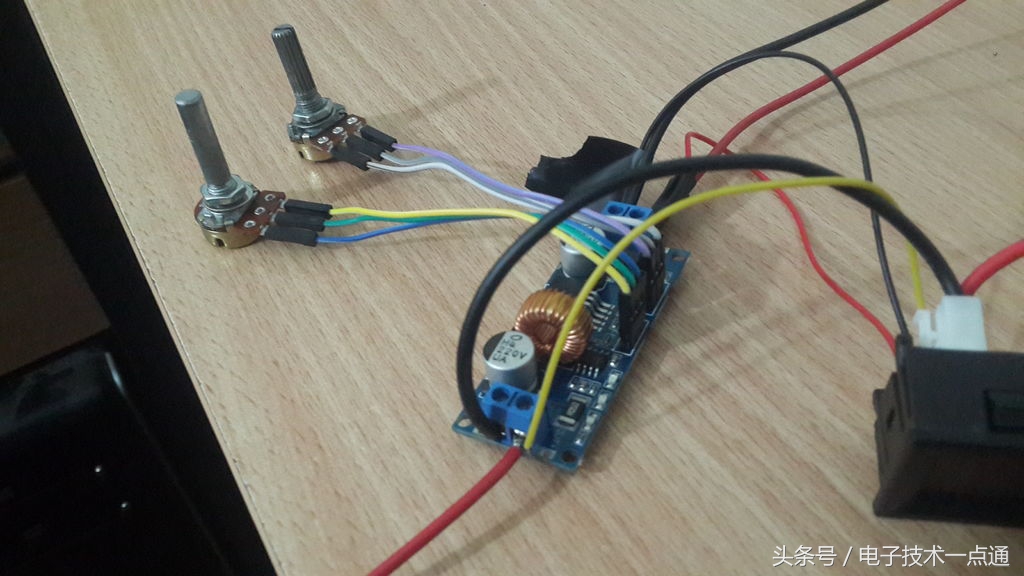

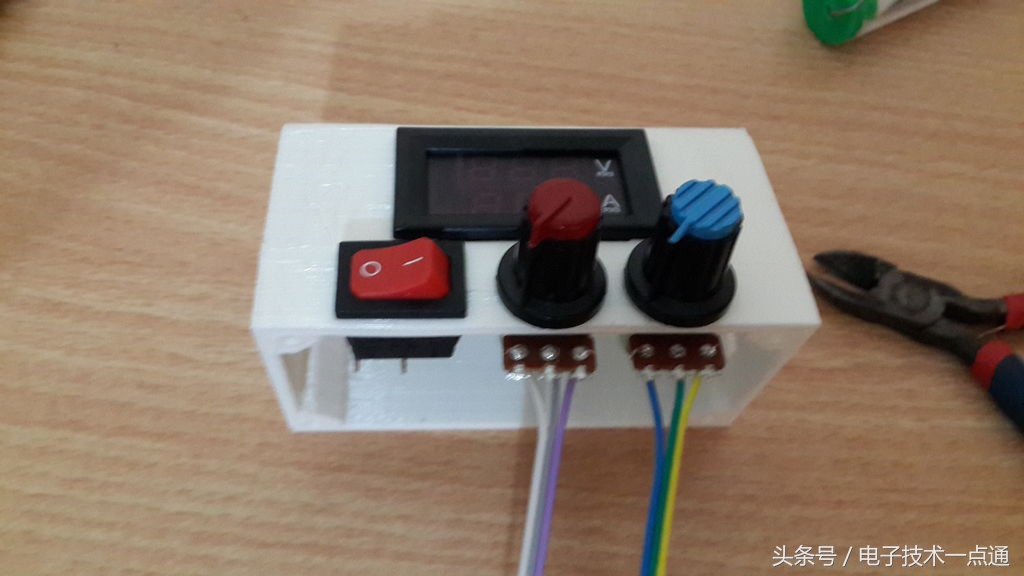

把电位器的接线引出来并焊接

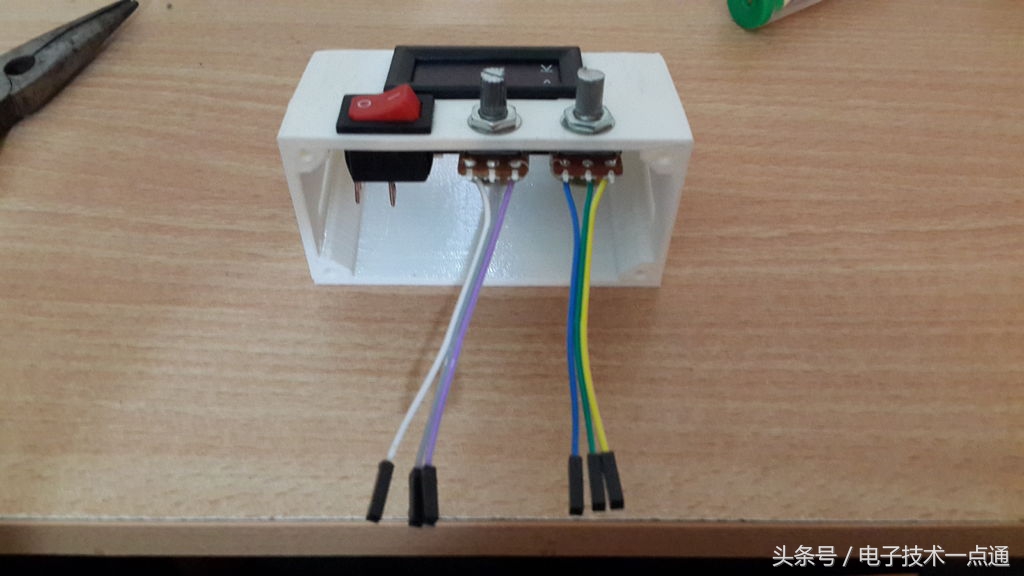

把电位器的接线引出来并焊接

按照引脚排列，连接至调压板

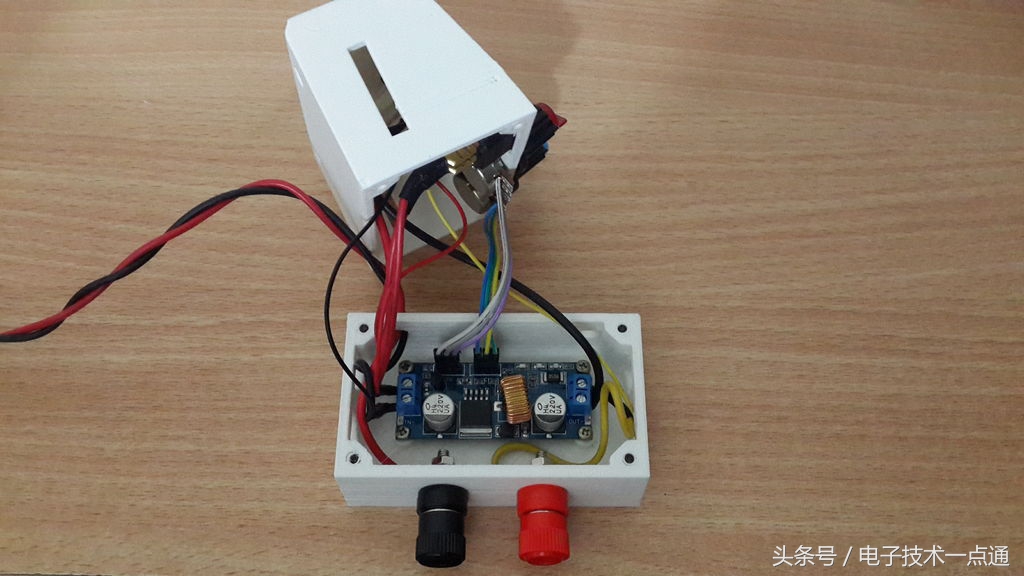

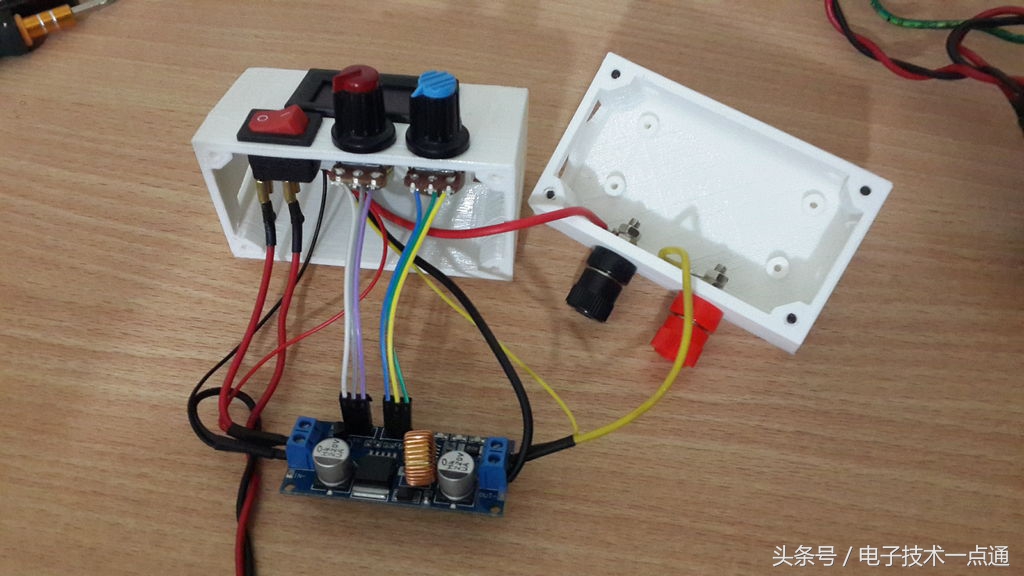

连接调压板

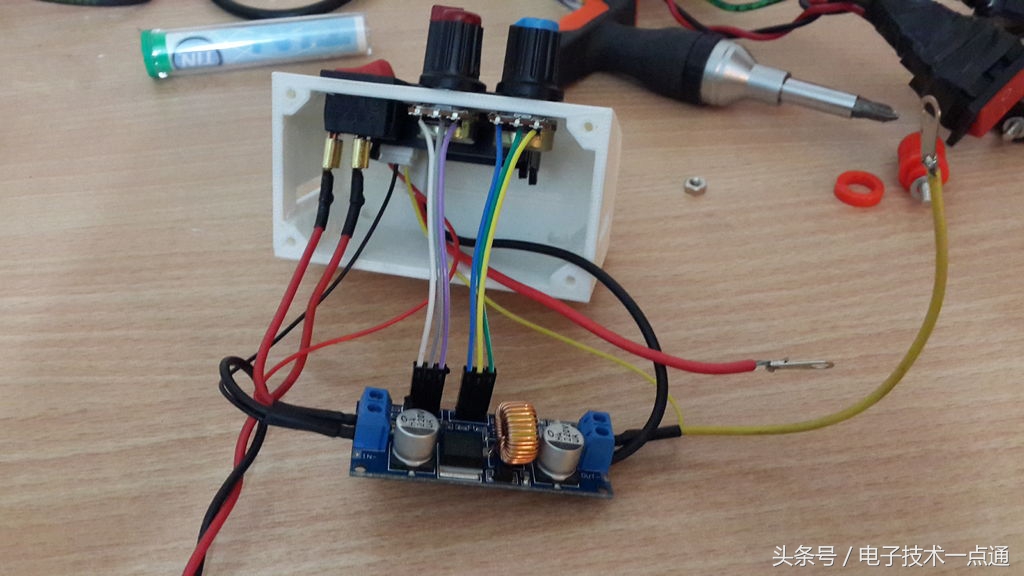

连接香蕉接线座

安装到底座

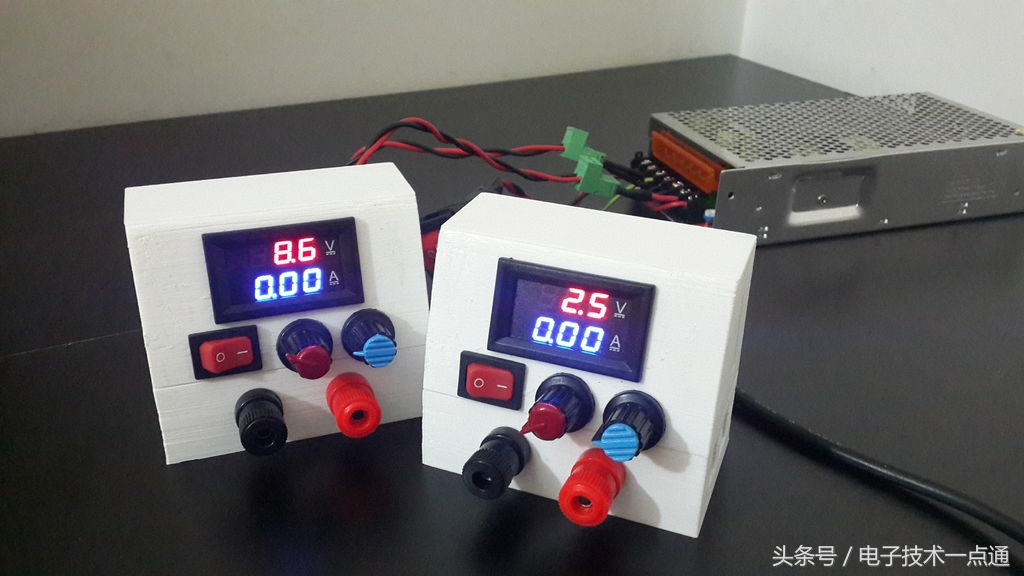

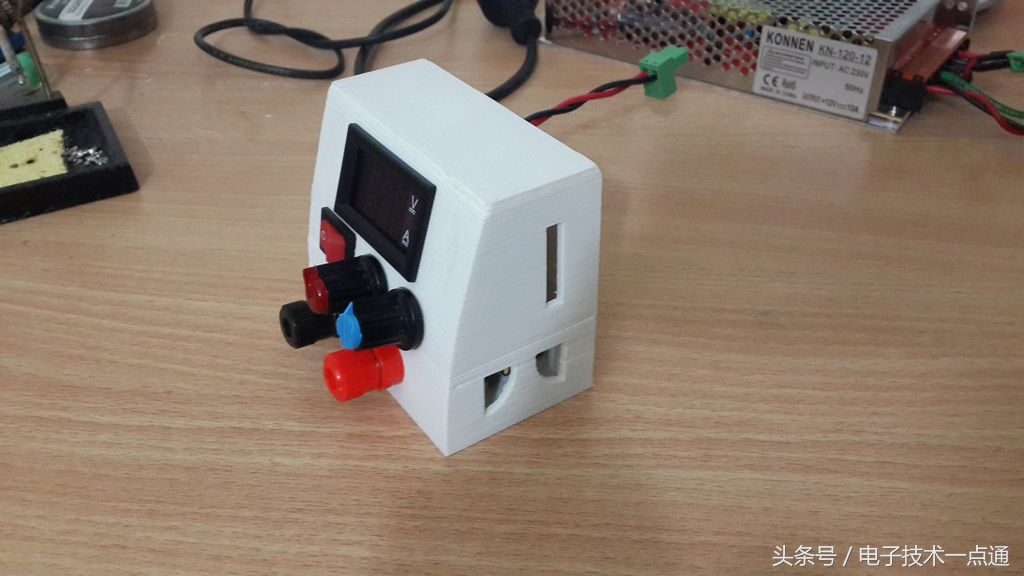

来个正脸照片

来个侧脸照片

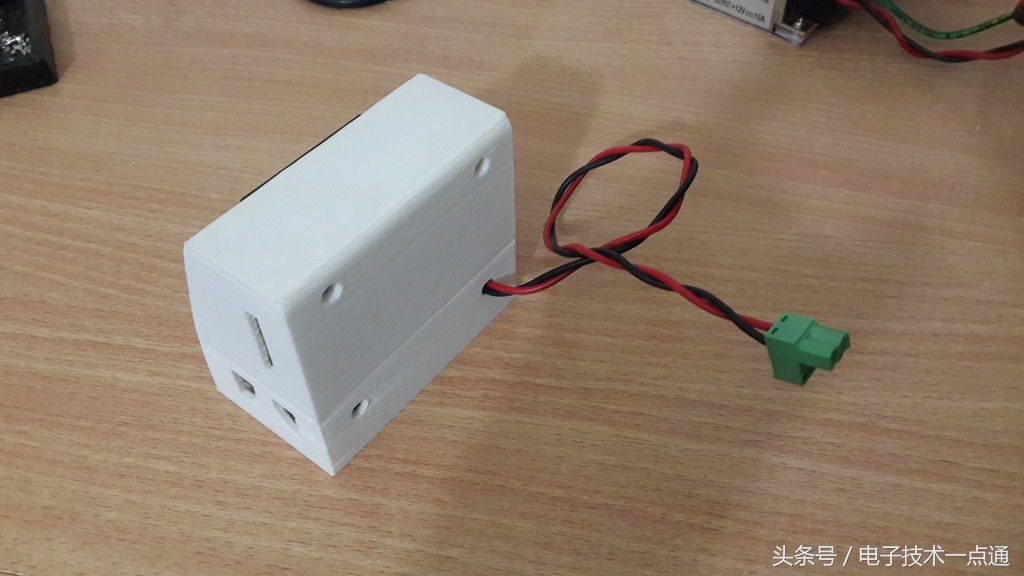

来个后背的照片

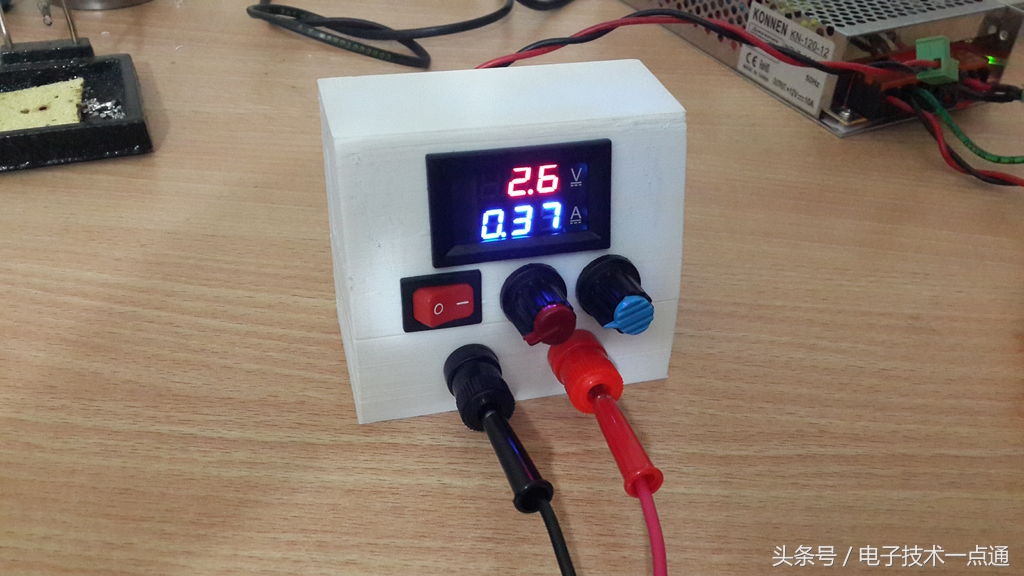

步骤5：测试

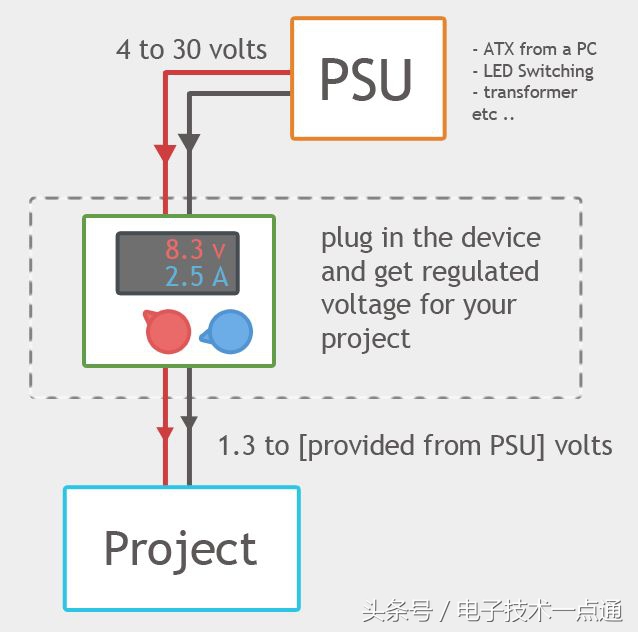

连接测试原理图

大功告成，你可以尽情使用它啦o(￣▽￣)d
