建筑物结构平面图反映所有梁所形成的梁网，相关的墙、柱和板等构件的相对位置，板的类型、梁的位置和代号，钢筋混凝土现浇板的配筋方式和钢筋编号、数量、标注定位轴线及开间、进深、洞口尺寸和其他主要尺寸等。

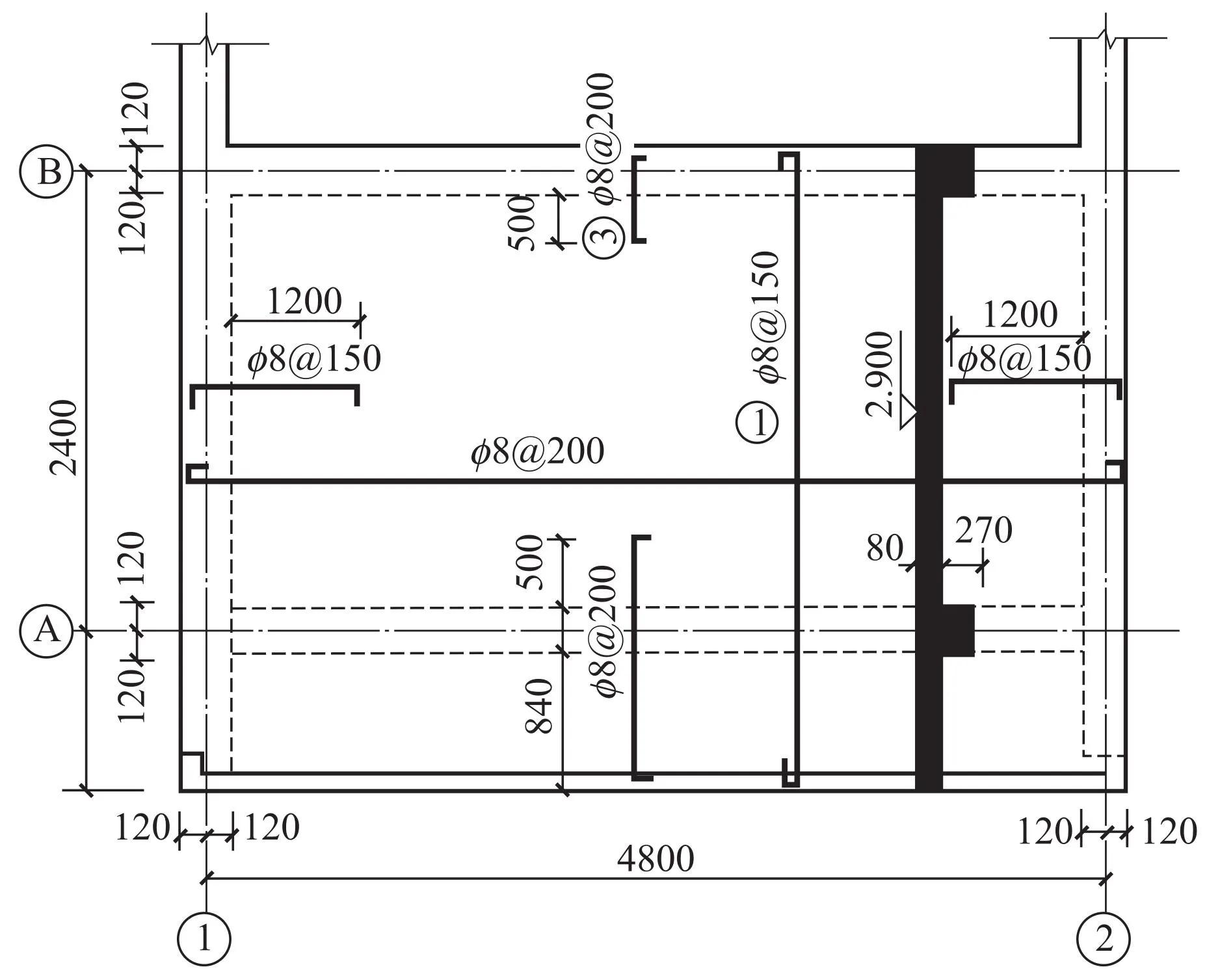

现浇板结构平面图
（一）结构平面图内容
建筑物结构平面图一般包括结构平面布置图、局部剖面详图、构件统计表、构件钢筋配筋标注和设计说明等。
1.楼层结构平面图
在楼层结构平面图中应主要表示以下内容。
①图名和比例。比例一般采用1:100，也可以用1:200。
②轴线及其编号和轴线间尺寸。
③预制板的布置情况和板宽、板缝尺寸。
④现浇板的配筋情况。
⑤墙体、门窗洞口的位置，预留洞口的位置和尺寸。门窗洞口宽用虚线表示，在门窗洞口处注明预制钢筋混凝土过梁的数量和代号，如1GL10.3，或现浇过梁的编号GL1、GL2等。
⑥各节点详图的剖切位置。
⑦圈梁的平面布置。一般用粗点划线画出圈梁的平面位置，并用QL1等这样的编号标注，圈梁断面尺寸和配筋情况通常配以断面详图表示。
2.平屋顶结构平面图
与楼层结构平面图表示方法基本相同，不过有几个地方在识读时需要注意。
①一般屋面板应有上人孔或设有出屋面的楼梯间和水箱间。
②屋面上的檐口设计为挑檐时应有挑檐板。
③若屋面设有上人楼梯间时，原来的楼梯间位置应设计有屋面板，而不再是楼梯的梯段板。
④有烟道、通风管道等出屋面的构造时，应有预留孔洞。
⑤若采用结构找坡的平屋面，则平屋面上应有不同的标高，并且以分水线为最高处，天沟或檐沟内侧的轴线上为最低处。
3.局部剖面详图
在结构平面图中，鉴于比例的关系，往往无法把所有结构内容全部表达清楚，尤其是局部较复杂或重点的部分更是如此。因此，必须采用较大比例的图形加以表述，这就是所谓的局部剖面详图。它主要用来表示砌体结构平面图中梁、板、墙、柱和圈梁等构件之间的关系及构造情况，例如板搁置于墙上或梁上的位置、尺寸，施工的方法等。
4.构件统计表与设计说明
为了方便识图，在结构平面图中设置有构件表，在该表中列出所有构件的序号、构造尺寸、数量以及构件所采用的通用图集的编号、名称等。
在结构设计中，更难以用图形表达，或根本不能用图形表达者，往往采用文字说明的方式表达；在结构局部详图设计说明中对施工方法和材料等提出具体要求。
（二）结构平面图的识读步骤
这里以现浇板为例介绍结构平面图的识读步骤，具体内容如下。
①查看图名、比例。
②校核轴线编号及间距尺寸，与建筑平面图的定位轴线必须一致。
③阅读结构设计总说明或有关说明，确定现浇板的混凝土强度等级。
④明确现浇板的厚度和标高。
⑤明确板的配筋情况，并参阅说明了解未标注分布筋的情况。
（三）结构平面图识读要点
结构平面图识读要点如下。
①建筑平面图主要表示建筑各部分功能布置情况，位置尺寸关系等情况，而结构平面图主要表示组成建筑内部的各个构件的结构尺寸、配筋情况、连接方式等。
②对照建筑图，核实柱网、轴线号。
③弄清楚墙厚度、柱子尺寸与轴线的关系。
④注意墙、柱变截面。
⑤统计梁的编号，应标注齐全、准确；梁的截面尺寸、宽度，标明与轴线的关系，居中或偏心、与柱齐一般不标注，只是做统一说明。
⑥看得见的构件边线一般用细实线，看不见的则用虚线。剖到的结构构件断面一般涂黑。
⑦楼板标高有变化处，一般有小剖面表示标高变化情况。
⑧注意特殊板的厚度尺寸。当大部分板厚度相同时，一般只标出特殊的板厚，其余的用文字说明。
⑨掌握伸缩缝、沉降缝、防震缝后浇带的位置、尺寸。
⑩在结构平面图中，一定要弄清楚所有预留洞、预埋件的标注数据。在后期施工过程中不同工种的施工预留、预埋配合往往在附注中或总说明中会有说明。
