近日针对某客户的实际需求，北京纳恩恒泰成功对客户现用两台EMC VNX5400存储进行扩容服务，本文主要分享该扩容案例，同时也欢迎广大渠道商客户、企业终端用户前来商洽合作。
扩容内容
1. 扩容两台VNX5400存储，每套存储各增加一个盘柜和25块600G 15K的SAS硬盘；
2. 调整两台光纤交换机配置；
3. 协调VPLEX工程师的扩容工作。
扩容内容具体步骤
安装盘柜并识别所有扩容硬盘。
1. 两台VNX5400目前情况：
存储名称：VNX5400_P
原来配置有一台DPE, 一台DAE，
建有三个raid group，并划分了六个LUN（LUN1, LUN2, LUN3, LUN4, LUN5, LUN6）
管理ip：xx. xx. xxx. 131/132
存储名称：VNX5400_S
原来配置有一台DPE, 一台DAE，
建有三个raid group，并划分了六个LUN（LUN1, LUN2, LUN3, LUN4, LUN5, LUN6）
管理ip：xx. xx. xxx. 116/117
2. 检查当前两套VNX5400的硬件健康情况，无任何硬件故障和软件故障。
3. 硬件设备上架，并加电自检。
4. 连接VNX5400管理口，打开USM管理工具，输入登录名及密码，点击hardware installation。
5. 选择installation disk arrary enclosure。

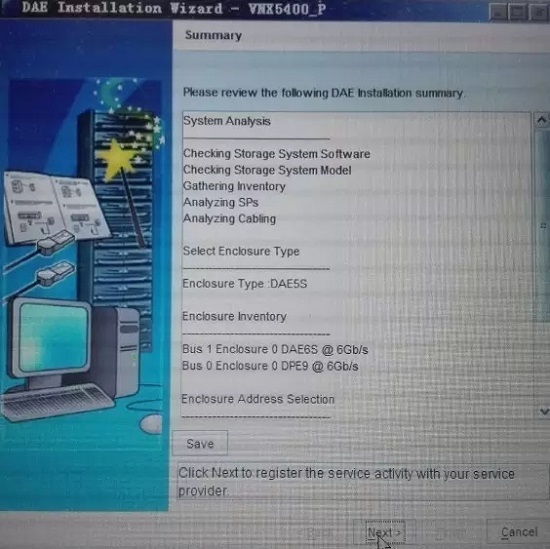

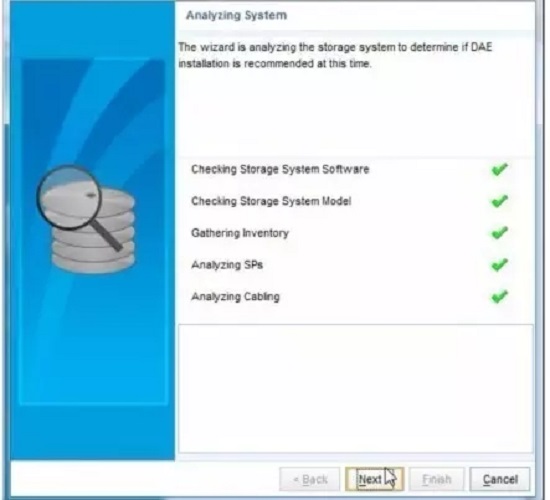

6. 进入安装DAE向导，先自动进行系统自检。
7. 选择本地的盘柜类型。
8. 根据提示连接对应的SPB和DAE的端口，当线缆连通后，下方连接状态变为绿色，然后再按提示同样连接SPB和DAE的端口。
9. 扩展柜为BUS 0 ENCLOSURE 1，确认扩展DAE成功。
10. 检查新增DAE盘柜状态和25块硬盘的状态为正常。
划分LUN
1. 此次扩容硬盘为25块600G的硬盘，根据用户的需求，阵列组使用RAID10的方式，划分3个2T的LUN给予VMWARE虚拟机使用，同时VPLEX也需要使用2个80G的LUN。
最后确认的划分情况：
2. 通过IE打开管理软件，输入用户名及密码。
3. 点击storage -> storage pools -> raid group。

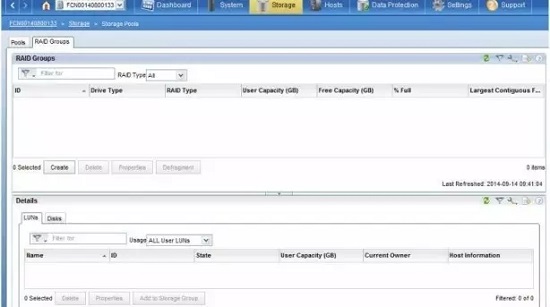

4. 点击create，storage pool type选择raid group，raid configuration选择raid10，number of disks选择8，磁盘的选择为刚新增加的DAE(BUS0, ENCLOSURE1的盘)。
下图仅供参考，并非实施时的图片。
5. 分别创建raid group3，raid group4和raid group5。

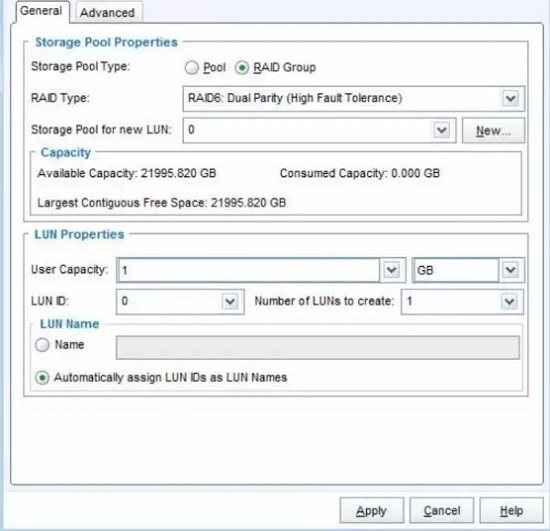

6. 选择对应的阵列组，右键点击创建LUN，如下图，按照客户的需求创建LUN。下图仅供参考，非实施时的图片。

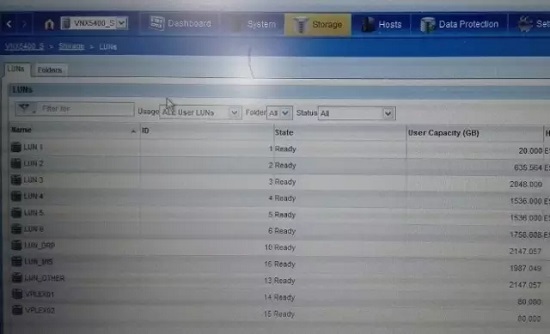

7. 根据用户需求，所有的LUN创建完成。
光纤交换机划zone
1. 用户需配置两台光纤交换机给4台PC服务器，VNX5400和VPLEX服务器使用。
每台PC服务器有2个HBA卡，VNX5400有8个FC口，VPLEX有8个FC口。
2. 激活新交换机的8个端口license
DS_300B:admin> licenseshow
FKa9mZY444frmr7RS4XrZgTFDDTSMmDfBAGRE:
Fabric license
fJaFFLTG74GYPErY77NfaFfZGmYaJZNQBArXQ:
Enhanced Group Management license
tDmRKaSZtfgTmLPXJrKYgtRWWRHRWRBKBSWgN:
8 Gig FC license
DS_300B:admin> licenseadd XNNLSKAALm74GWmFa3aHSSE4HtM9BW7AB7TPA
adding license-key [XNNLSKAALm74GWmFa3aHSSE4HtM9BW7AB7TPA]
For license change to take effect, use portdisable/portenable commands on affected ports. . .
DS_300B:admin> licenseshow
FKa9mZY444frmr7RS4XrZgTFDDTSMmDfBAGRE:
Fabric license
fJaFFLTG74GYPErY77NfaFfZGmYaJZNQBArXQ:
Enhanced Group Management license
tDmRKaSZtfgTmLPXJrKYgtRWWRHRWRBKBSWgN:
8 Gig FC license
XNNLSKAALm74GWmFa3aHSSE4HtM9BW7AB7TPA:
First Ports on Demand license - additional 8 port upgrade license
DS_300B:admin>
DS_300B:admin>
DS_300B:admin> reboot
Warning: This command would cause the switch to reboot
and result in traffic disruption.
Are you sure you want to reboot the switch [y/n]?y
Broadcast message from root (pts/0) Tue Oct 11 04:22:49 2016. . .
The system is going down for reboot NOW !!
DS_300B:admin>
3. 第一台光纤交换机配置情况(TOP)：
4. 第一台交换机的实施配置命令。
创建别名。
alicreate "VXN5400_2_SPA0","50:06:01:60:08:60:47:ce"
alicreate "VNX5400_2_SPA1","50:06:01:61:08:60:47:ce"
alicreate "VNX5400_2_SPB0","50:06:01:68:08:60:47:ce"
alicreate "VNX5400_2_SPB1","50:06:01:69:08:60:47:ce"
alicreate "ESXi7_1","10:00:00:90:fa:d3:c0:84"
alicreate "ESXi8_1","10:00:00:90:fa:d3:9e:dc"
alicreate "ESXi5_1","10:00:00:90:fa:74:25:a8"
alicreate "ESXi6_1","10:00:00:90:fa:6f:62:82"
alicreate "VPLEX_BF_P2","9,12"
alicreate "VPLEX_BE_P2","9,13"
alicreate "VPLEX_AF_P2","9,14"
alicreate "VPLEX_AE_P2","9,15"
创建zone。
zonecreate "VPLEX_BE_AE_P2_VNX5400","VPLEX_BE_P2;VPLEX_AE_P2;VNX5400_2_SPA0;VNX5400_2_SPA1;VNX5400_2_SPB0;VNX5400_2_SPB1"
zonecreate "VPLEX_BF_AF_P2_ESXi","VPLEX_BF_P2;VPLEX_AF_P2;ESXi7_1;ESXi8_1; ESXi5_1; ESXi6_1"
创建配置文件，并保存生效。
cfgcreate "config","VPLEX_BE_AE_P2_VNX5400_SPA01_SPB01;VPLEX_BF_AF_P2_ESXi_4567"
cfgsave
cfgenable config
5. 第二台光纤交换机配置情况（bottom）:
6. 第二台交换机配置命令
创建别名。
alicreate "VPLEX_BE_P0","1,13"
alicreate "VPLEX_AE_P0","1,15"
alicreate "VPLEX_BF_P0","1,12"
alicreate "VPLEX_AF_P0","1,14"
alicreate "ESXi8_2","10:00:00:90:fa:d3:9e:d8"
alicreate "ESXi7_2","10:00:00:90:fa:d3:c0:66"
alicreate "ESXi5_2","10:00:00:90:fa:74:25:71"
alicreate "ESXi6_2","10:00:00:90:fa:6f:69:be"
alicreate "VNX5400_2_SPA02","50:06:01:62:08:60:47:ce"
alicreate "VNX5400_2_SPA03","50:06:01:63:08:60:47:ce"
alicreate "VNX5400_2_SPB02","50:06:01:6b:08:60:47:ce"
alicreate "VNX5400_2_SPB03","50:06:01:6a:08:60:47:ce"
创建zone。
zonecreate "VPLEX_BE_AE_P0_VNX5400","VPLEX_BE_P0;VPLEX_AE_P0;VNX5400_2_SPA02;VNX5400_2_SPA03;VNX5400_2_SPB02;VNX5400_2_SPB03"
zonecreate "VPLEX_BF_AF_P0_EXSi","VPLEX_BF_P0;VPLEX_AF_P0;ESXi8_2;ESXi7_2"
创建配置文件，并保存生效。
cfgcreate "config","VPLEX_BE_AE_P0_VNX5400;VPLEX_BF_AF_P0_EXSi"
cfgsave
cfgenable config
7. 最后配合VPLEX工程师把LUN成功划分给vmware主机，而在VPLEX服务器端也能成功识别出划分的LUN和主机，该次两套VNX5400扩容服务结束。
