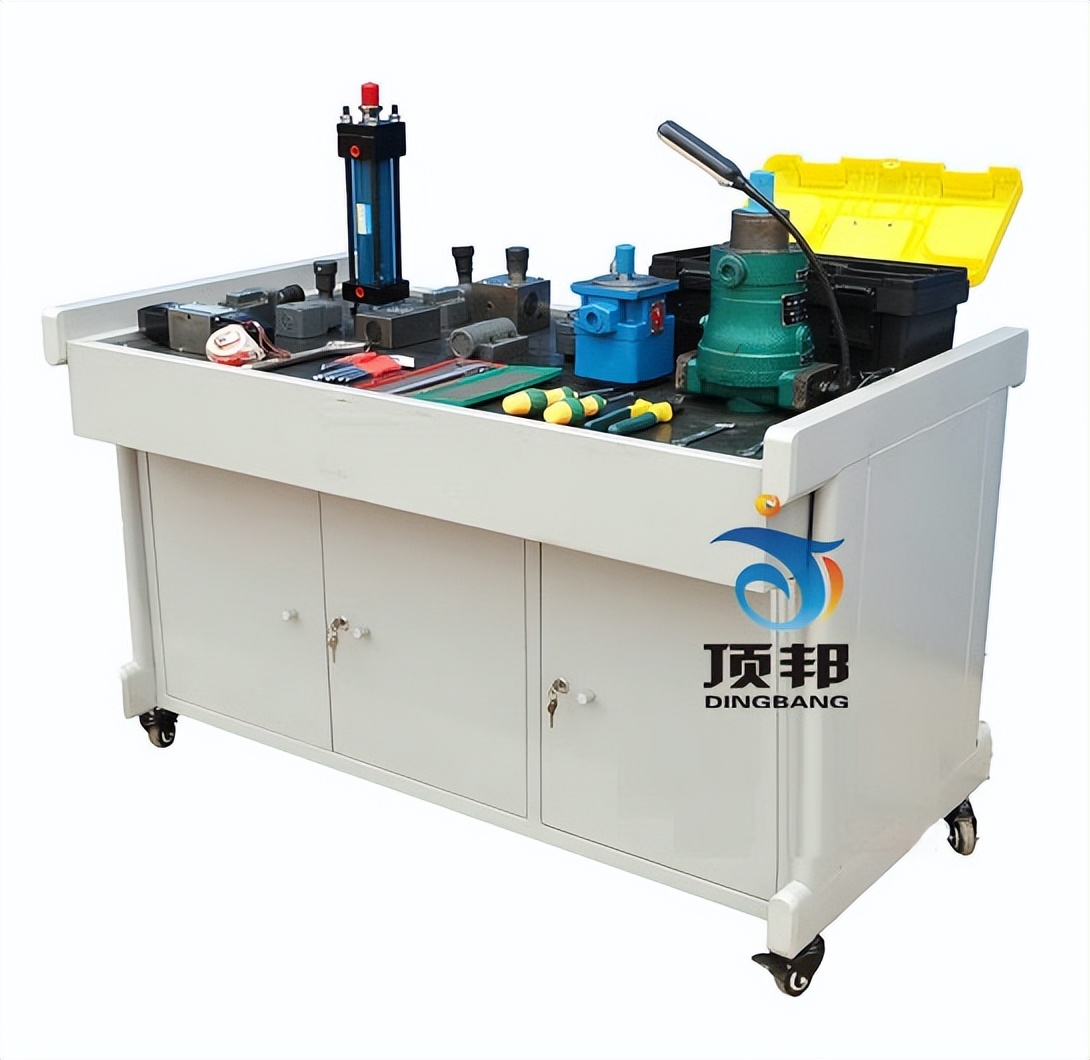

DBYY-CZ 液压元件拆装实训台
一、概述液压元件是液压系统的重要组成部分，本实训台配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具，通过对液压元件的拆装实训，观察及了解各零件在液压元件中的作用，加深学生对液压元件结构及工作原来的了解。并能对液压元件的加工及装配工艺有一定的认识，适合各职业院校机电类专业“液压传动”、“液压与气压传动”等课程的实训教学需要。二、技术参数1、交流电源：单相AC 2200 V±10% 50Hz；2、相对温度：-10～50℃；3、相对湿度：＜85%（25℃）4、外形尺寸：约1400mm×700mm×750mm；5、整机功耗：≤1.0 kVA；6、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线三、功能特点1、可以对工业液压元件进行拆装实验。2、为减小拆装时的碰撞而引起的噪音，在台面上铺设有防静电皮垫。3、台面上还设有小元器件盒，以防止零件的丢失。4、设计了一块拆装垫块防止拆装时损坏桌面。5、设有抽屉、机床台灯、交流电源插座。6、实训桌采用金属框架制作，表面为双层亚光密纹喷塑工艺处理。四、实训项目1、油泵拆装实训2、液压油缸拆装实训3、方向阀拆装实训4、压力阀拆装实训5、流量阀拆装实训五、设备配置清单
序号元件名称规格／型号数量单位备注
1实训装置1400x700x750mm台1铁质双层亚光密纹喷塑结构
2齿轮泵BB-B6台1
3柱塞泵5MCY-1台1
4叶片泵YB1-10B台1
5直动式溢流阀P-B10只1
6先导式溢流阀Y-10B只1
7减压阀DR10-4-5X10Y只1
8节流阀DVP6只1
9调速阀2FRM5-31B/15QB只1
10液控单向阀SV10PA1-30只1
11三位四通换向阀4WE6E61B/CG24N9Z5L只1
12单杠双作用液压缸MOB40-200只1
13钢皮尺30CM把1
14千分尺0~25mm把1
15卡簧钳（内、外）P1ERS把2
16活动扳手6”-150mm把1
1710”-250mm把1
18内六角扳手JTECH套1
19拆装垫块 块1元件在垫块上拆装
20橡胶垫皮 张1
21实训指导书 册1
22油壶五斤装个1装废油
23电源三插 个1
24机床台灯 台1
25元件盒 个1
26台虎钳 个1
27工具箱 个1
