视频监控系统网络传输图讲解 (监控系统连接图及各个设备讲解)

图纸识读是对图纸的设计内容进行识别和解读,通过自己掌握的专业知识和看图技巧对图纸进行准确识读,准确理解图纸的设计内容和设计意图。

图纸识读的重点内容和阅读顺序一般是系统设计说明、图例、系统图、平面图、配电箱(柜)图,大样图,电气专业主要是上述几项内容。这些是看图的基础知识,必须要掌握的内容,图纸就这么看,没有错。

对于不同专业的电气图纸看图所需的专业知识以及图纸解读重点是不同的。视频监控图纸识读重点是看懂监控系统的系统结构,设备布置点位,设备的通信方式,设备的供电方式以及线缆的敷设方式和路由。下面解读一套视频监控图纸。

视频监控系统网络传输图讲解,监控系统的基本结构大图

视频监控系统网络传输图讲解,监控系统的基本结构大图

先看看设备图例,不看图例直接看图纸是不负责的,或者叫经验主义。同样一个图标,不同的图纸可以定义成不同的设备,所以看图纸一定要看图例。

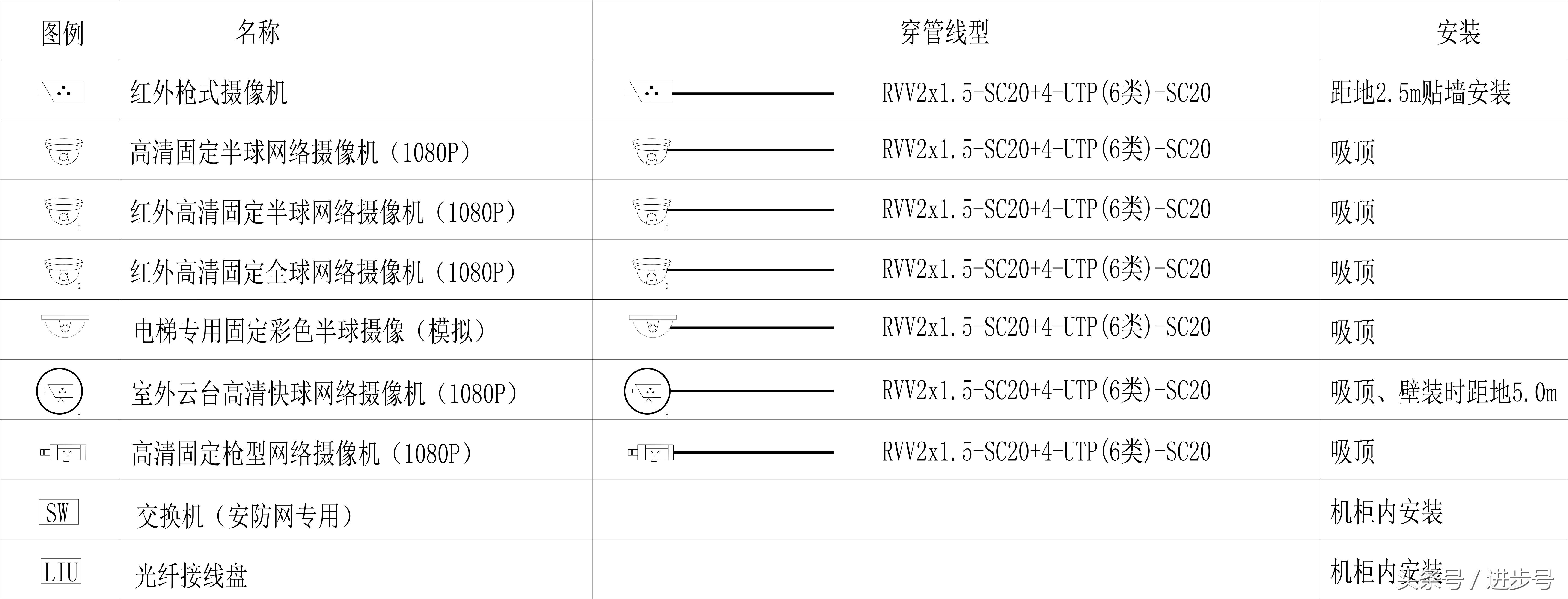

通过图例表我们可以看到该视频监控系统有红外枪机,高清固定半球网络摄像机、红外高清固定半球网络摄像机、室外云台高清快球网络摄像机等监控摄像机,以及交换机、光纤配线架。同时给出了各种设备的安装方式以及设备线缆的穿管和线型。RVV2X1.5-SC20为摄像机电源线,铜芯聚氯乙烯绝缘聚氯乙烯护套软电线,学名挺长,其实就是软护套线,两芯,线径1.5平方毫米,穿管径20mm的焊接钢管。4-UPT(6类)-SC20,6类网线穿管径20mm的焊接钢管。其实看线型也可知晓用的是网络摄像机。

视频监控系统网络传输图讲解,监控系统的基本结构大图

视频监控系统网络传输图讲解,监控系统的基本结构大图

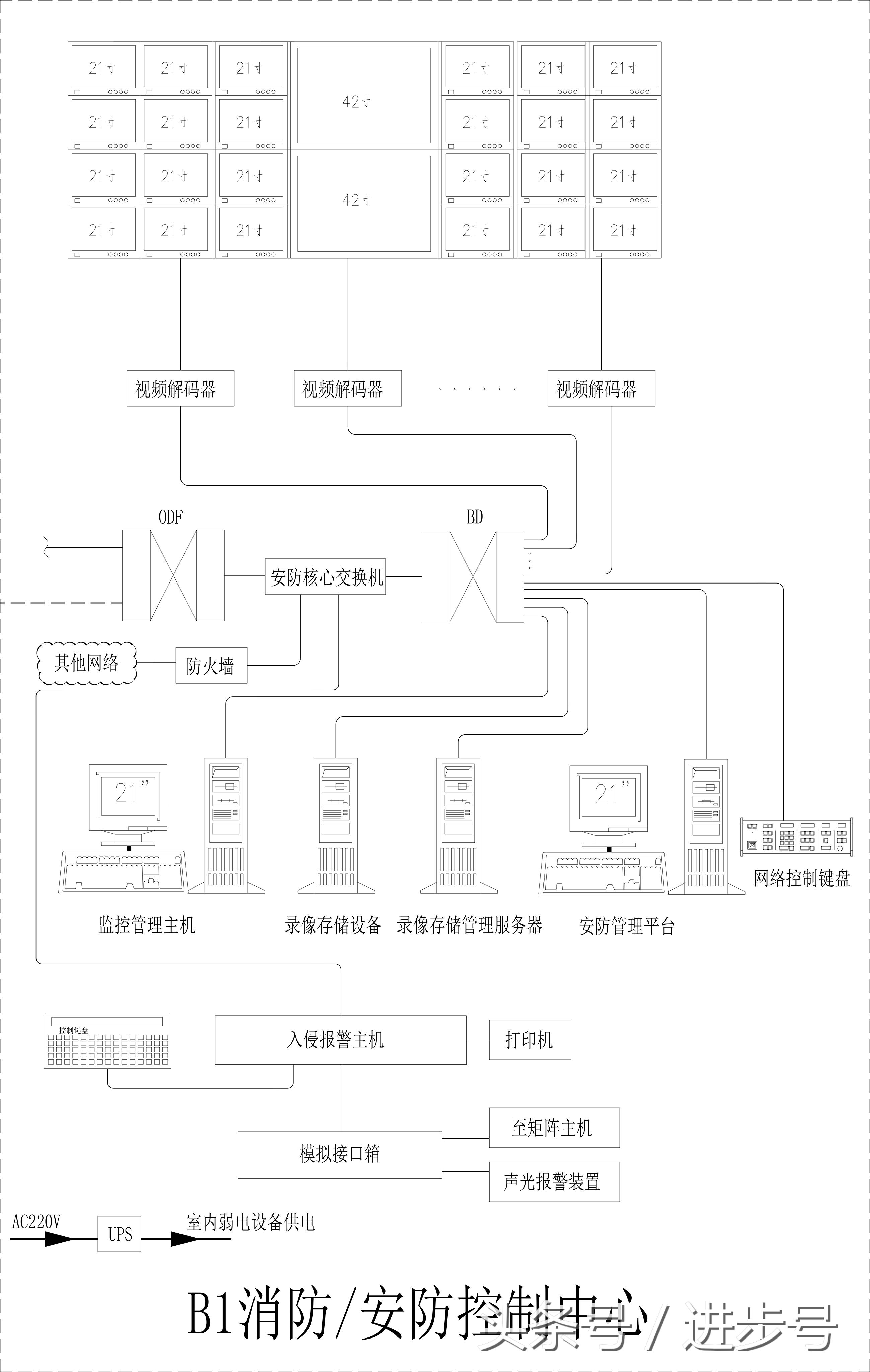

通过系统图中的安防控制中心部分可以看出,该监控系统是集中式监控系统,在安防控制中心进行集中控制、管理、存储,视频信号解码上墙。现场至控制中心传输的是网络信号和光信号,视频图像上墙用的视频解码器是数字解码器还是模拟解码器图中未交待清楚。

视频监控系统网络传输图讲解,监控系统的基本结构大图

视频监控系统网络传输图讲解,监控系统的基本结构大图

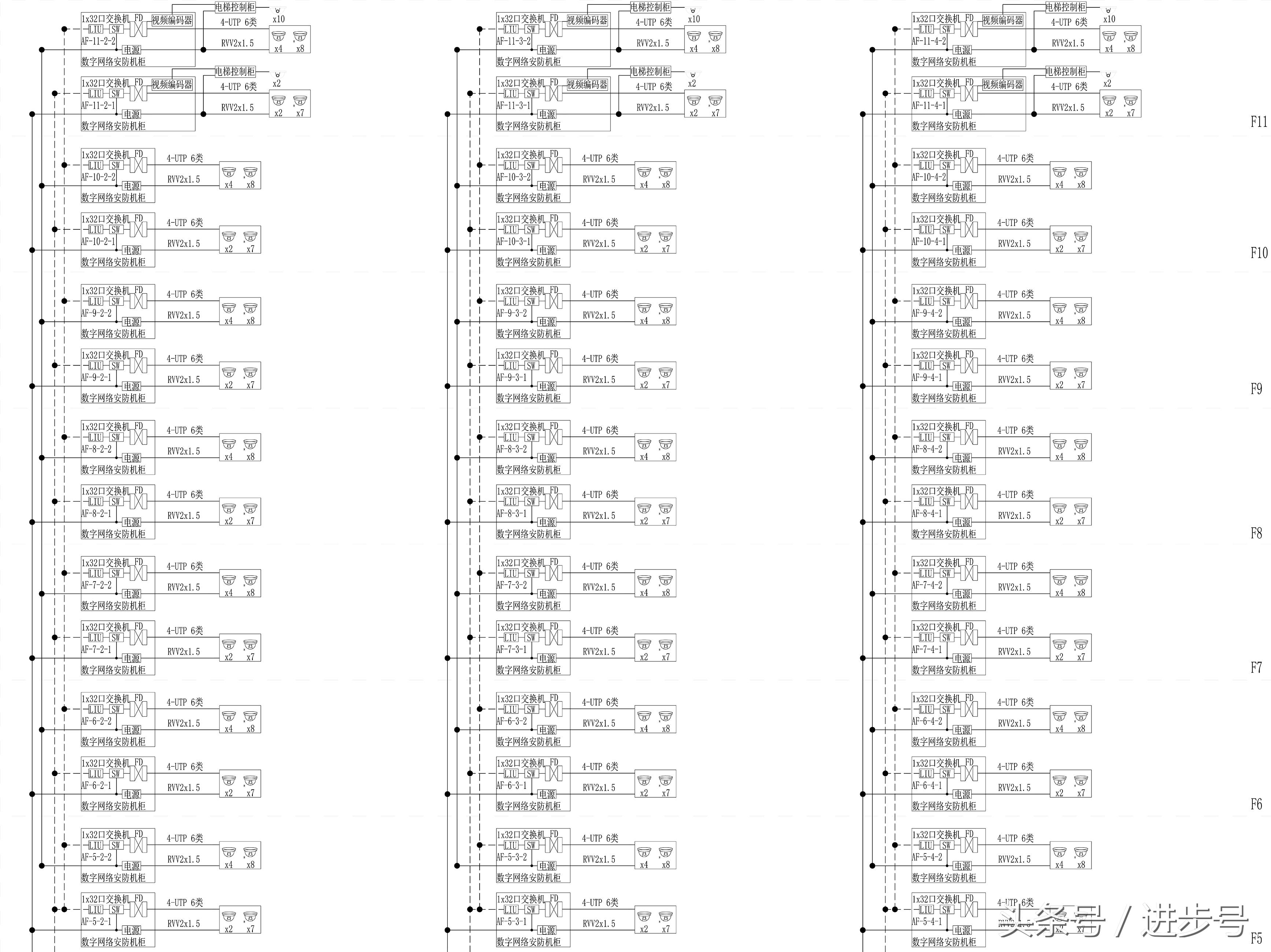

此图虽为系统图局部,但基本可以看出设备的供电为控制室集中供电至各楼层机柜,由机柜中的电源为摄像机供电。光纤至机柜中的LIU光纤配线架,接32*交口**换机,交换机接网络摄像机,而电梯专用的模拟摄像机采用视频编码器接入交换机。楼层机柜中未交待清楚是否用光电转换器,还是带光口的交换机。

通过以上图纸可以识读出视频监控系统的结构和设备情况,以及摄像机的通信、供电、导线敷设方式。摄像机具体安装在哪个位置以及线路的路由需要看平面图纸,平面图反映的是设备的点位信息和布线信息。

看视频监控图纸,系统结构、通信、供电、路由是关键,希望大家都能看懂视频监控图纸。
