电阻的标称阻值

您可能已经发现，电阻的阻值，总是一串奇怪的乱序数字。

其实电阻的阻值是一个有规律的数字序列——E系列基本数值

E系列基本数值，首先在英国的电工工业中应用，故采用Electricity的第一个字母E标志这一系列。E系列由国际电工委员会（IEC）于1952年发布为国际标准，该系列适用于电子元件方面。

它是以10开n次方为公比的几何级数：

6√10、12√10、24√10、

48√10、96√10、192√10

分别称为E6系列、E12系列、E24系列、E48系列、E96系列、E192系列。

E6：适用于允差±20%(M)的电阻、电容、电感数值

E12：适用于允差±10%(K)的电阻、电容、电感数值

E24：适用于允差±5%(J)的电阻、电容、电感数值（注：现也用于1%的电阻）

E48：适用于允差±2%(G)的电阻数值

E96：适用于允差±1%(F)的电阻数值

E192：适用于允差±0.5%(D)的电阻、电容器数值

从以上可以看出，以上电阻的偏差极限是相重叠的，所以无论生产的电阻值是多少，都可把它规为某一标称值，即可做到零废品生产。

电阻的标称阻值，常用的是E24和E96系列。

电阻的E24、E96标称阻值表

借助标称阻值表，您可以在设计中就选择已生产的阻值，避免打样修改。

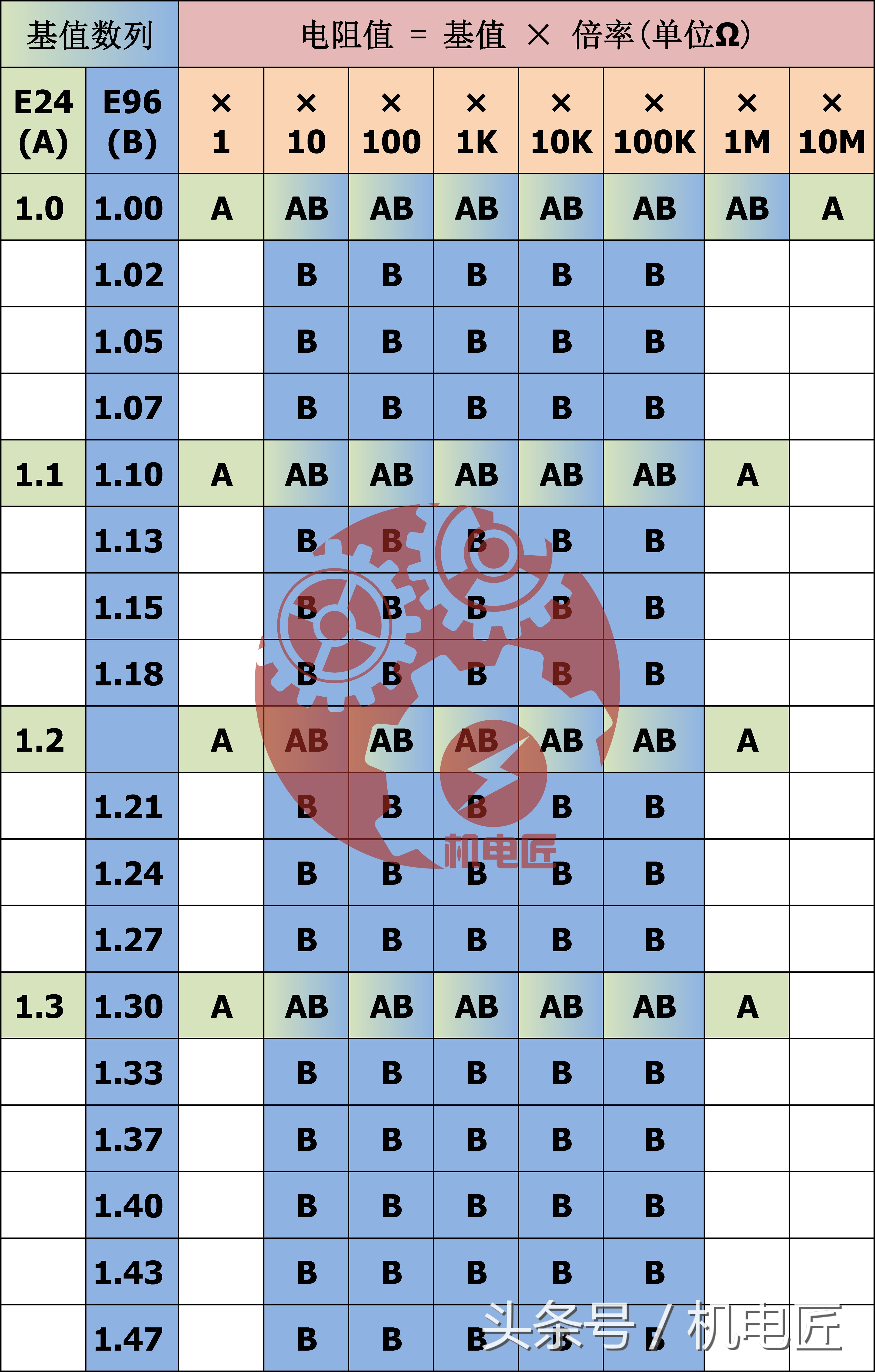

第一部分：基本值1.00~1.47对应的标称阻值

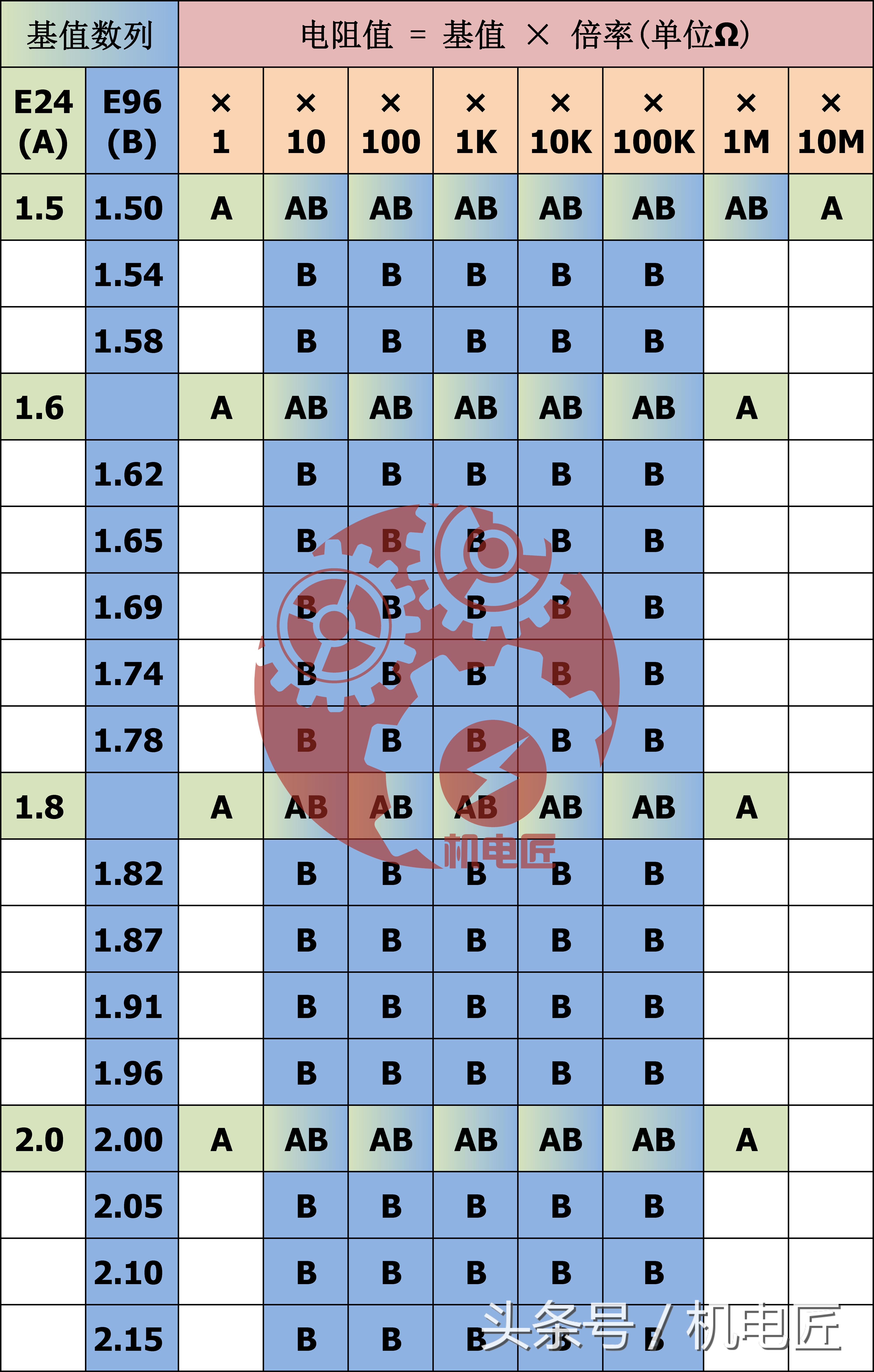

第二部分：基本值1.50~2.15对应的标称阻值

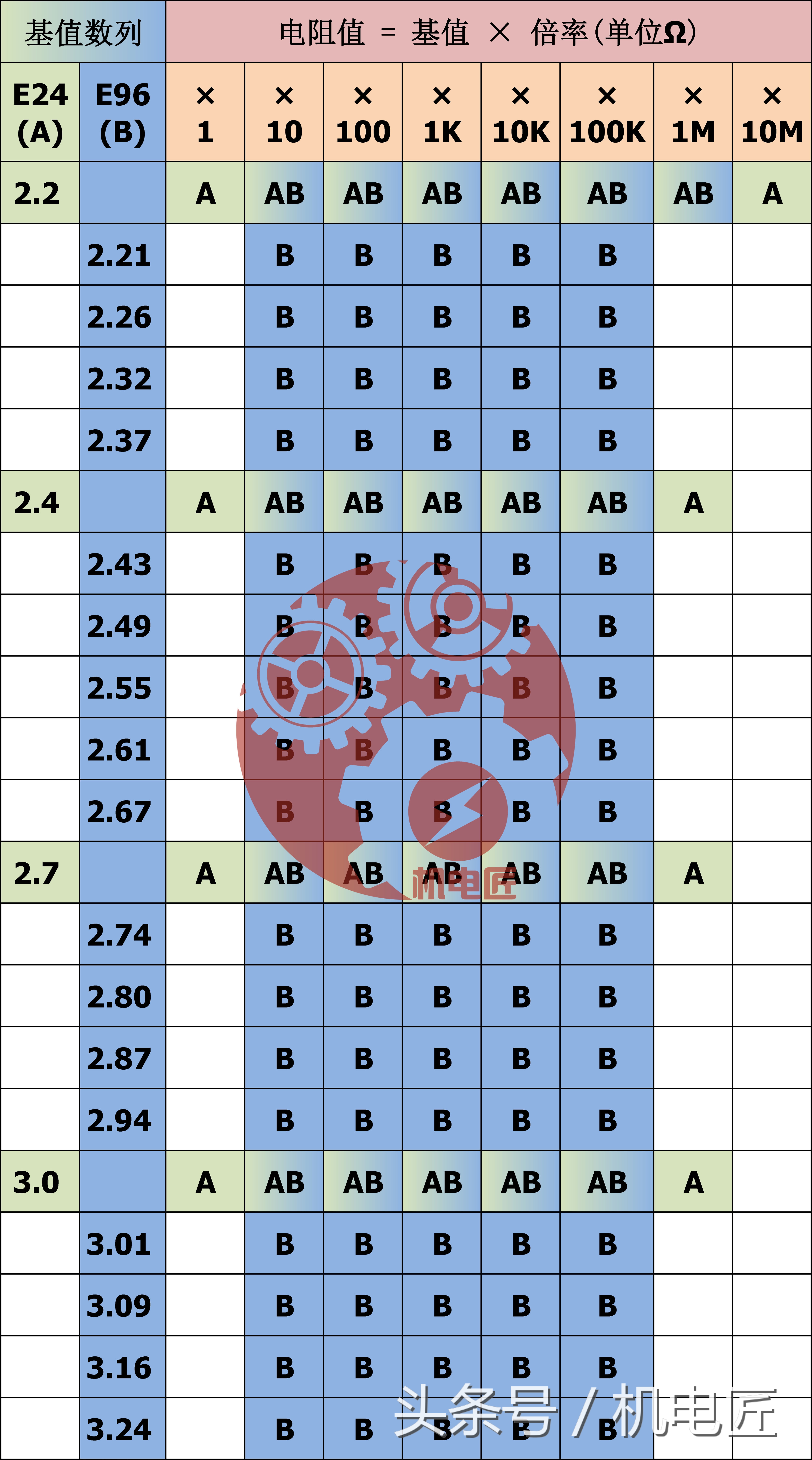

第三部分：基本值2.20~3.24对应的标称阻值

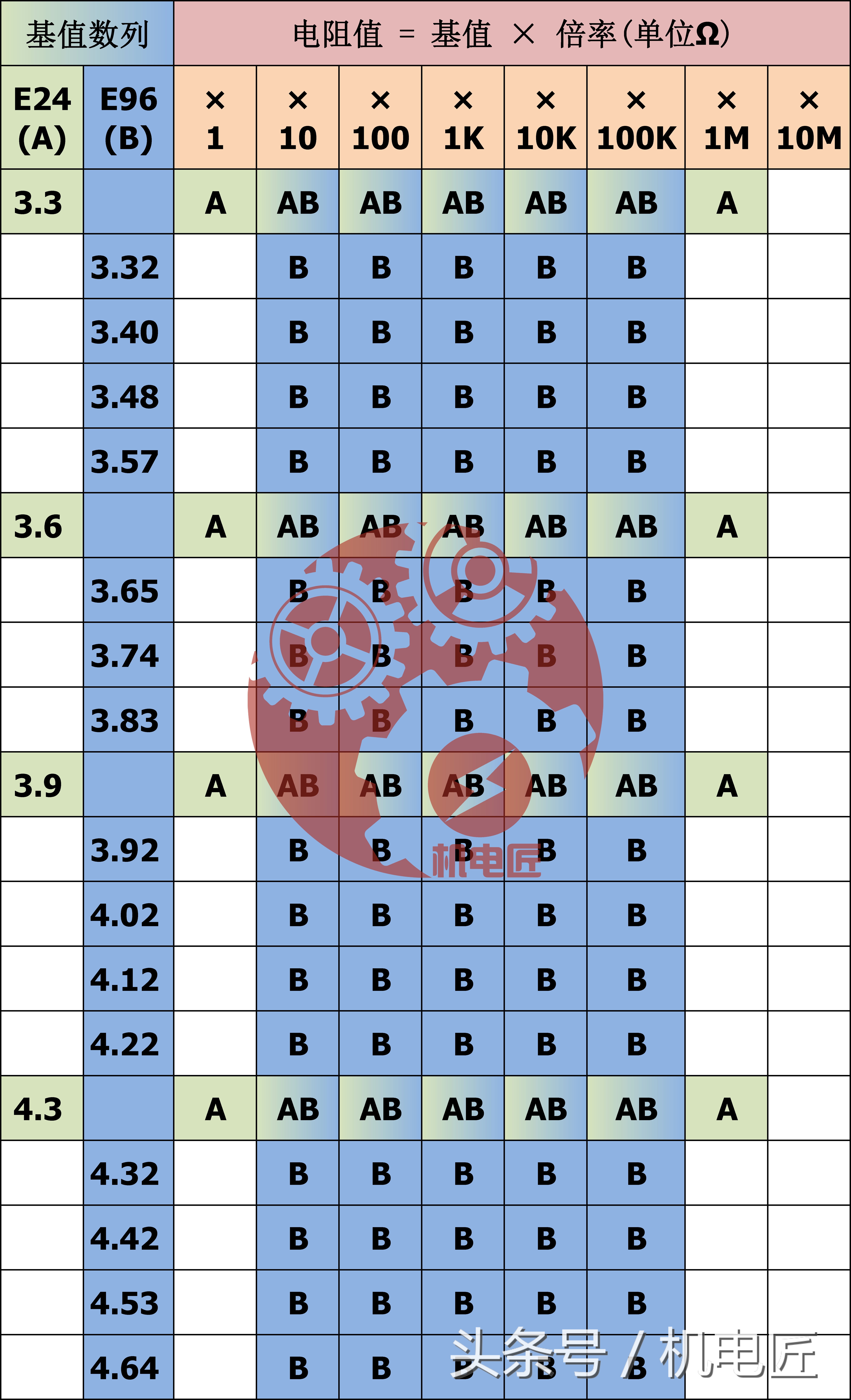

第四部分：基本值3.30~4.64对应的标称阻值

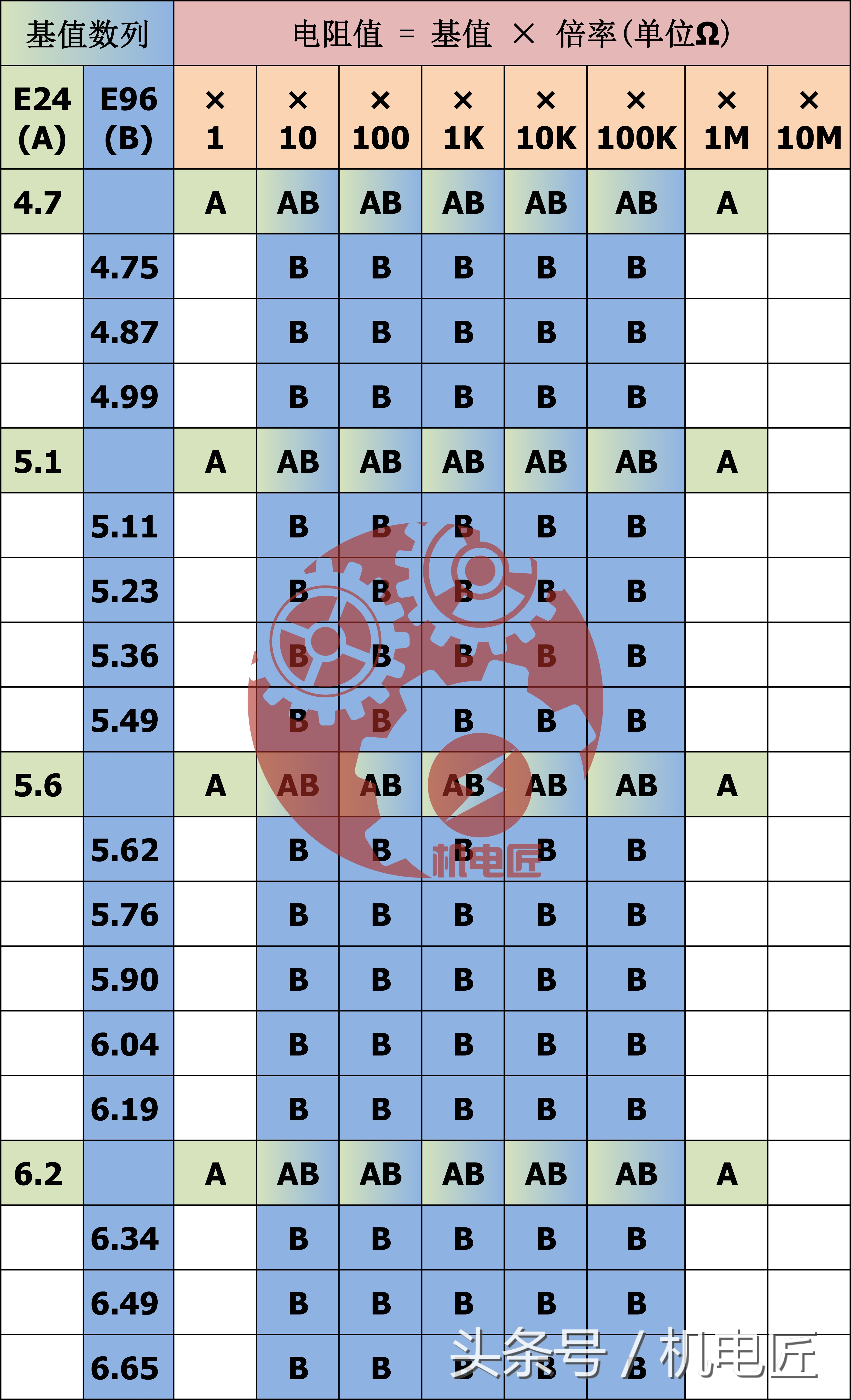

第五部分：基本值4.70~6.65对应的标称阻值

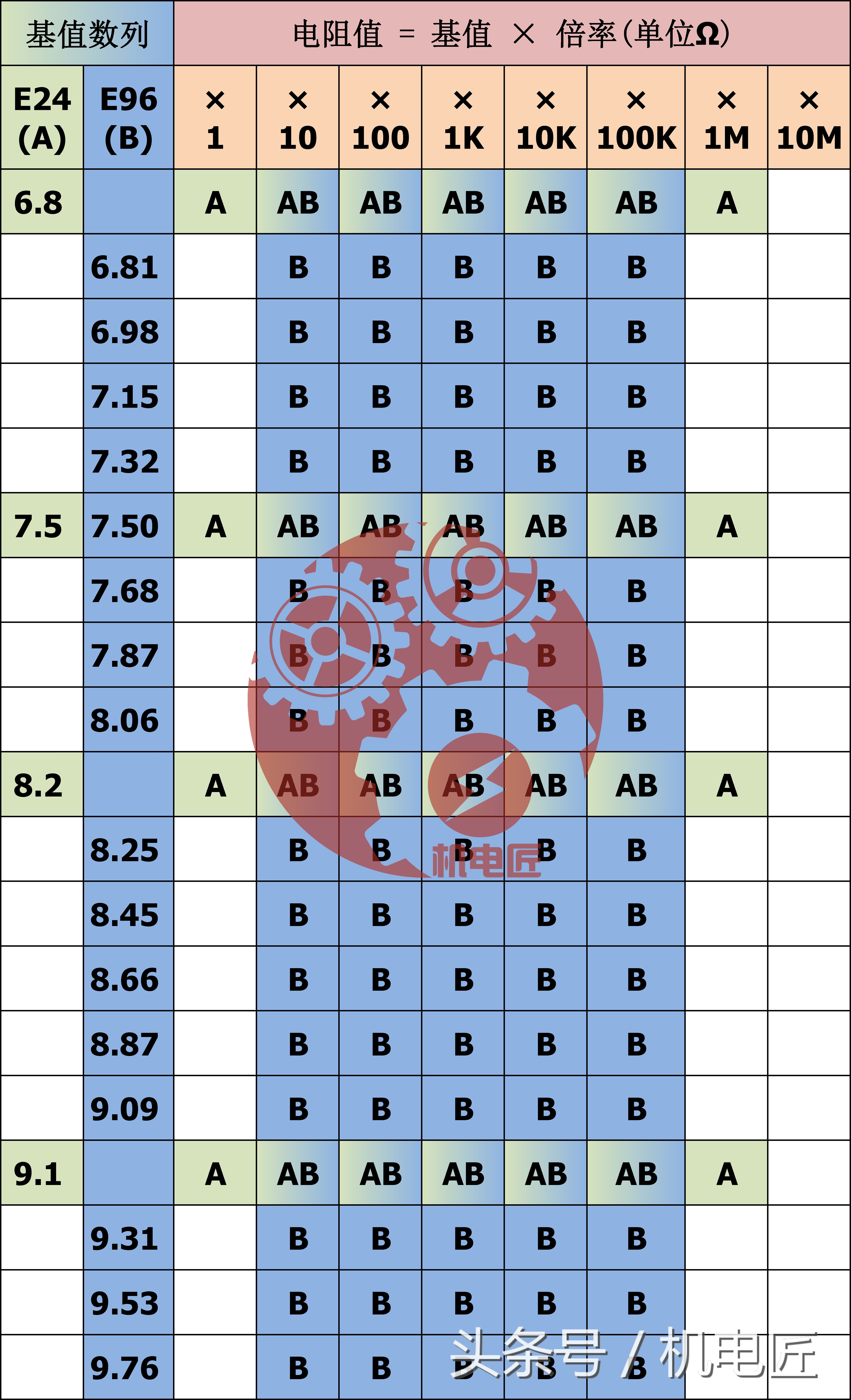

第六部分：基本值6.80~9.76对应的标称阻值

------
