肖特基二极管是问世的低功耗、大电流、超高速半导体器件。其反向恢复时间极短(可以小到几纳秒)，正向导通压降仅0.4V左右，而整流电流却可达到几千毫安。这些优良特性是快恢复二极管所无法比拟的。中、小功率肖特基整流二极管大多采用封装形式。
一、简介
肖特基二极管是以其发明人肖特基博士(Schottky)命名的，SBD是肖特基势垒二极管(SchottkyBarrierDiode,缩写成SBD)的简称。SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属-半导体结原理制作的。因此，SBD也称为金属-半导体(接触)二极管或表面势垒二极管，它是一种热载流子二极管。
二、原理
肖特基二极管是贵金属(金、银、铝、铂等)A为正极，以N型半导体B为负极，利用二者接触面上形成的势垒具有整流特性而制成的金属-半导体器件。因为N型半导体中存在着大量的电子，贵金属中仅有极少量的自由电子，所以电子便从浓度高的B中向浓度低的A中扩散。显然，金属A中没有空穴，也就不存在空穴自A向B的扩散运动。随着电子不断从B扩散到A，B表面电子浓度逐渐降低，表面电中性被破坏，于是就形成势垒，其电场方向为B→A。但在该电场作用之下，A中的电子也会产生从A→B的漂移运动，从而消弱了由于扩散运动而形成的电场。当建立起一定宽度的空间电荷区后，电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡，便形成了肖特基势垒。
典型的肖特基整流管的内部电路结构是以N型半导体为基片，在上面形成用砷作掺杂剂的N-外延层。阳极使用钼或铝等材料制成阻档层。用二氧化硅(SiO2)来消除边缘区域的电场，提高管子的耐压值。N型基片具有很小的通态电阻，其掺杂浓度较H-层要高100%倍。在基片下边形成N+阴极层，其作用是减小阴极的接触电阻。通过调整结构参数，N型基片和阳极金属之间便形成肖特基势垒，如图所示。当在肖特基势垒两端加上正向偏压(阳极金属接电源正极，N型基片接电源负极)时，肖特基势垒层变窄，其内阻变小;反之，若在肖特基势垒两端加上反向偏压时，肖特基势垒层则变宽，其内阻变大。
综上所述，肖特基整流管的结构原理与PN结整流管有很大的区别通常将PN结整流管称作结整流管，而把金属-半导管整流管叫作肖特基整流管，采用硅平面工艺制造的铝硅肖特基二极管也已问世，这不仅可节省贵金属，大幅度降低成本，还改善了参数的一致性。
三、结构
新型高压SBD的结构和材料与传统SBD是有区别的。传统SBD是通过金属与半导体接触而构成。金属材料可选用铝、金、钼、镍和钛等，半导体通常为硅(Si)或砷化镓(GaAs)。由于电子比空穴迁移率大，为获得良好的频率特性，故选用N型半导体材料作为基片。为了减小SBD的结电容，提高反向击穿电压，同时又不使串联电阻过大，通常是在N+衬底上外延一高阻N-薄层。其结构示图如图1(a)，图形符号和等效电路分别如图1(b)和图1(c)所示。在图1(c)中，CP是管壳并联电容，LS是引线电感，RS是包括半导体体电阻和引线电阻在内的串联电阻，Cj和Rj分别为结电容和结电阻(均为偏流、偏压的函数)。
肖特基二极管结构原理图
大家知道，金属导体内部有大量的导电电子。当金属与半导体接触(二者距离只有原子大小的数量级)时，金属的费米能级低于半导体的费米能级。在金属内部和半导体导带相对应的分能级上，电子密度小于半导体导带的电子密度。因此，在二者接触后，电子会从半导体向金属扩散，从而使金属带上负电荷，半导体带正电荷。由于金属是理想的导体，负电荷只分布在表面为原子大小的一个薄层之内。而对于N型半导体来说，失去电子的施主杂质原子成为正离子，则分布在较大的厚度之中。电子从半导体向金属扩散运动的结果，形成空间电荷区、自建电场和势垒，并且耗尽层只在N型半导体一边(势垒区全部落在半导体一侧)。势垒区中自建电场方向由N型区指向金属，随热电子发射自建场增加，与扩散电流方向相反的漂移电流增大，最终达到动态平衡，在金属与半导体之间形成一个接触势垒，这就是肖特基势垒。
在外加电压为零时，电子的扩散电流与反向的漂移电流相等，达到动态平衡。在加正向偏压(即金属加正电压，半导体加负电压)时，自建场削弱，半导体一侧势垒降低，于是形成从金属到半导体的正向电流。当加反向偏压时，自建场增强，势垒高度增加，形成由半导体到金属的较小反向电流。因此，SBD与PN结二极管一样，是一种具有单向导电性的非线。
四、特点
SBD的主要优点包括两个方面：
(1)由于肖特基势垒高度低于PN结势垒高度，故其正向导通门限电压和正向压降都比PN结二极管低(约低0.2V)。
(2)由于SBD是一种多数载流子导电器件，不存在少数载流子寿命和反向恢复问题。SBD的反向恢复时间只是肖特基势垒电容的充、放电时间，完全不同于PN结二极管的反向恢复时间。由于SBD的反向恢复电荷非常少，故开关速度非常快，开关损耗也特别小，尤其适合于高频应用。
但是，由于SBD的反向势垒较薄，并且在其表面极易发生击穿，所以反向击穿电压比较低。由于SBD比PN结二极管更容易受热击穿，反向漏电流比PN结二极管大。
五、优点
SBD具有开关频率高和正向压降低等优点，但其反向击穿电压比较低，大多不高于60V，最高仅约100V，以致于限制了其应用范围。像在开关电源(SMPS)和功率因数校正(PFC)电路*功中**率开关器件的续流二极管、变压器次级用100V以上的高频整流二极管、RCD缓冲器电路中用600V～1.2kV的高速二极管以及PFC升压用600V二极管等，只有使用快速恢复外延二极管(FRED)和超快速恢复二极管(UFRD)。UFRD的反向恢复时间Trr也在20ns以上，根本不能满足像空间站等领域用1MHz～3MHz的SMPS需要。即使是硬开关为100kHz的SMPS，由于UFRD的导通损耗和开关损耗均较大，壳温很高，需用较大的散热器，从而使SMPS体积和重量增加，不符合小型化和轻薄化的发展趋势。因此，发展100V以上的高压SBD，一直是人们研究的课题和关注的热点。近几年，SBD已取得了突破性的进展，150V和200V的高压SBD已经上市，使用新型材料制作的超过1kV的SBD也研制成功，从而为其应用注入了新的生机与活力。
六、缺点
肖特基二极体最大的缺点是其反向偏压较低及反向漏电流偏大，像使用硅及金属为材料的肖特基二极体，其反向偏压额定耐压最高只到 50V，而反向漏电流值为正温度特性，容易随着温度升高而急遽变大，实务设计上需注意其热失控的隐忧。为了避免上述的问题，肖特基二极体实际使用时的反向偏压都会比其额定值小很多。不过肖特基二极体的技术也已有了进步，其反向偏压的额定值最大可以到200V。
七、封装
肖特基二极管分为有引线和表面安装(贴片式)两种封装形式。采用有引线式封装的肖特基二极管通常作为高频大电流整流二极管、续流二极管或保护二极管使用。它有单管式和对管(双二极管)式两种封装形式。
肖特基对管又有共阴(两管的负极相连)、共阳(两管的正极相连)和串联(一只二极管的正极接另一只二极管的负极)三种管脚引出方式。采用表面封装的肖特基二极管有单管型、*管双**型和三管型等多种封装形式。
八、应用场景介绍
肖特基二极管在电路中的应用主要都是单向导通。下面介绍几个典型的使用方法。
1.升压电路防止回流
图 升压电路中的二极管
升压电路中，通过电感产生脉冲电流，通过二极管防止电流回流，这样电流就可以不断的在二极管的右端积蓄。
电感蓄能过程中，二极管的左边的电压比右边低，电能也不会从右边流到左边做。电感释放电能的过程中，二极管左侧电压升高，超过了右边的电压，就会导通，把能量疏导到右边去，提升右边负载端的电压。
所有的DC-DC都有此类二极管，用于防止电能回流。有些芯片会集成到内部去，在外面看不到。
2.不同电压防止反灌

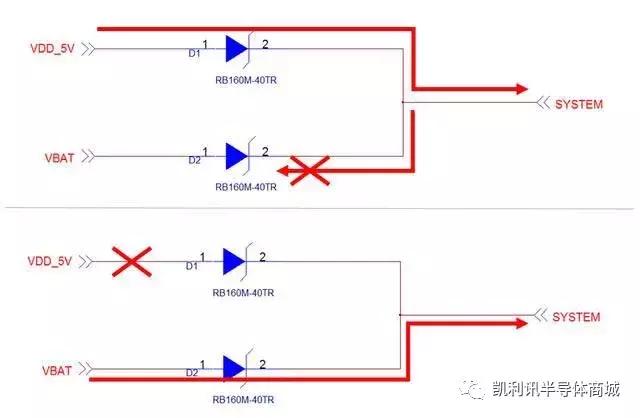

图 双路供电，防止反灌
有时候我们会在电路上使用几组供电方式，例如外部输入5V的直流电源，内部使用4.2V的电源。两组不同的电源不能直接连在一起，因此需要通过两个二极管来隔离开。
当一边电压低，另一边电压高的时候，高的电压因为有二极管的隔离，不能灌入低电压端。一旦高电压撤掉了，例如外部的直流电源被拔掉了，那么低电压的电池电压可以马上通过二极管给到系统。
这种做法在小电流的应用场景中比较多，例如单片机系统。但是在大电流系统中很少使用，主要是二极管有压降，系统效率低。例如电池到3.7V的时候，经过了二极管降到了3.1V，系统很容易就低压断电了。
同样的做法，还可以用在信号线上，例如把上图的两根电源线换成两根控制线，任意一个都可以控制，也不会互相串扰。
3.适当时候疏导电流

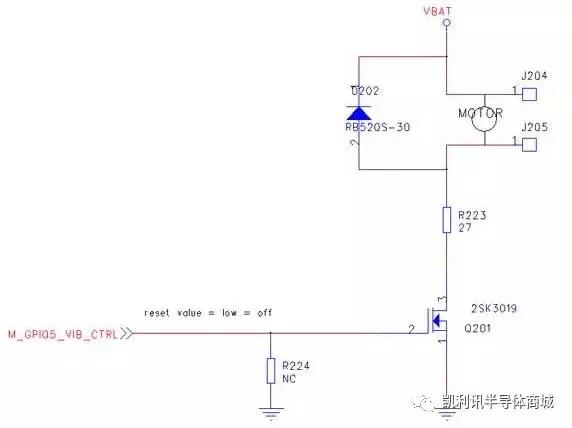

图 马达驱动电路，二极管泄放马达停转电流
图 柱状马达/振动器
在穿戴式产品和手持产品中，有时候会用到振动器，就是一个电动马达，带动一个偏心铁块旋转。
电动机内部也是个电磁铁，工作的时候电能转换成机械动能，停止工作的时候机械能转换成电能。类似于电感，外部供电停止的时候，还能保持内部的电流。
如上面原理图所示，Q201 MOS管打开的时候，马达开始振动。关闭的时候，马达因为有惯性，依然会有电流输出。但是此时Q201已经关闭了，马达积蓄的电能继续往MOS管输出，MOS管两端的电压不断被提升，升的太高了，就会把MOS击穿。
所以加了一个二极管，当电压高的时候，可以通过二极管回流，不会继续提升MOS管两端的电压。
总而言之，数字电路中的肖特基二极管主要用在需要做信号隔离、电源隔离、单向引流等场景。常规信号线上使用的不多。
