一、MSTP背景

1、由于STP解决了环路及广播风暴相关网络问题，同时带来了收敛慢的问题，RSTP快速生成树提高了收敛时间，但是所有的VLAN都是一颗树。

2、为了解决收敛时间问题及实现VLAN间的负载分担IEEE发布了802.1S标准MSTP

3、MSTP兼容RSTP及STP可以构建无环路的生成树解决广播风暴及环路实现冗余备份

二、MSTP配置

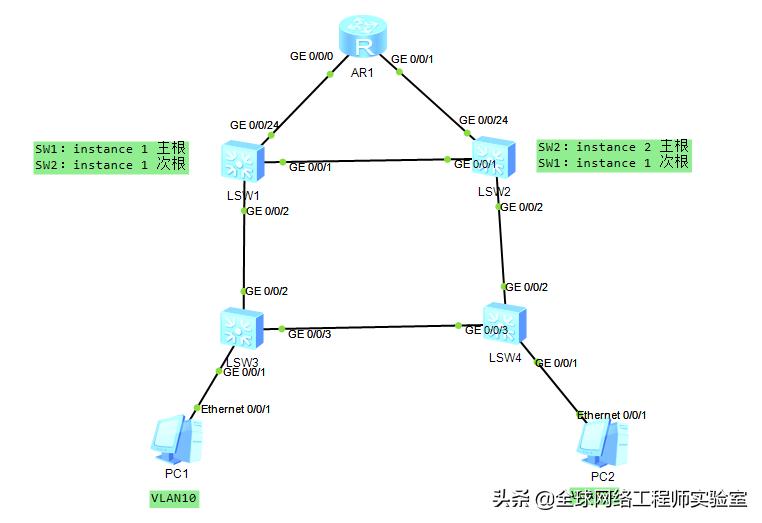

1、拓扑及需求

PC1与PC2分别属于VLAN10 及VLAN20

配置实例1绑定VLAN10 ，实例2绑定VLAN20，SW1 作为实例1的主根，作为实例2的次根

SW2 作为实例2的主根，作为实例1的次根，VLAN10数据走SW1，VLN20数据走SW2

2、配置实现

1）、SW1配置如下：

vlan batch 10 20 //创建vlan10 vlan20

interface GigabitEthernet0/0/1

port link-type trunk

port trunk allow-pass vlan 10 20 //交换机互联接口配trunk同时允许vlan10和vlan20通过

stp region-configuration //配置进入MST域视图

region-name huawei//配置MSTP域的域名

revision-level 1//配置修订级别缺省默认为0

instance 1 vlan 10//配置VLAN10映射实例1

instance 2 vlan 20//配置VLAN20映射实例2

active region-configuration//激活MST的配置，如果这条命令不配置不会生效

SW2、及SW3、SW4的MSTP配置一样的此处省略

2）SW3及SW4接口分别划分VLAN10 VLAN20

[SW3-GigabitEthernet0/0/1]port link-type access

[SW3-GigabitEthernet0/0/1]port default vlan 10 //配置默认VLAN为10

[sw4-GigabitEthernet0/0/1]port link-type access

[sw4-GigabitEthernet0/0/1]port default vlan 20//配置默认VLAN为20

3）、配置网关测试

[SW1-Vlanif10]ip address 192.168.10.254 24 //SW1配置VLAN10网关

[SW2-Vlanif20]ip address 192.168.20.254 24 //SW2配置VLAN20的网关

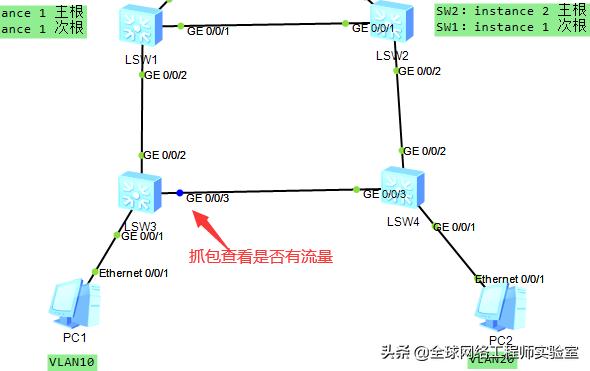

此时我们在SW3 的G0/0/3抓包

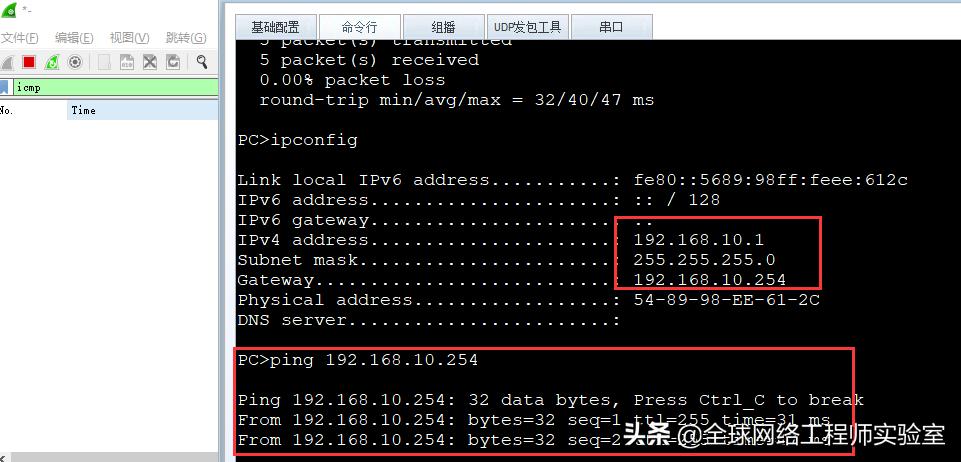

同时PC1 ping 网关可以ping通在G0/0/3接口没有任何ICMP报文，数据走的SW3的G0/0/2接口到达SW1的网关

此时SW4的实例1接口状态为Discarding阻塞状态，因此SW3 G0/0/3不会流量到SW4

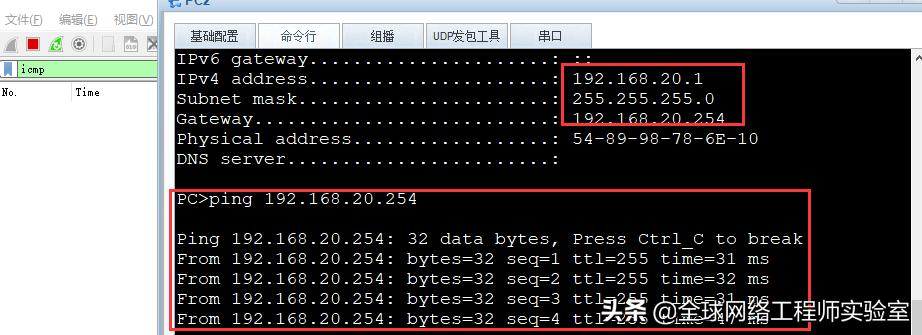

PC2 ping 网关 同时抓包查看：

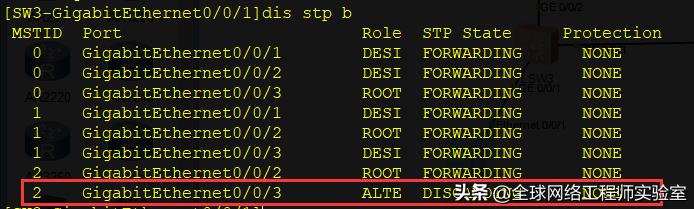

同时PC2 ping 网关可以ping通在G0/0/3接口也没有任何ICMP报文，数据走的SW4的G0/0/2接口到达SW2的网关，此时查看SW3实例2的接口状态为阻塞Discarding
