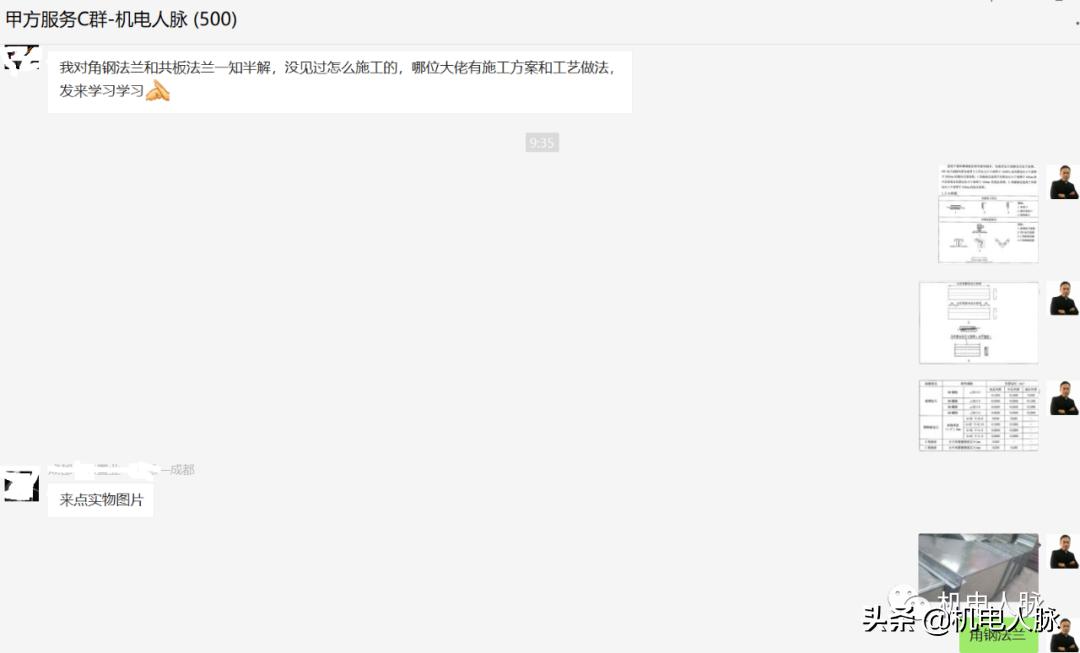

早上，甲方群内有朋友因为防排烟风管的连接方式问到关于角钢法兰和共板法兰的施工工艺：

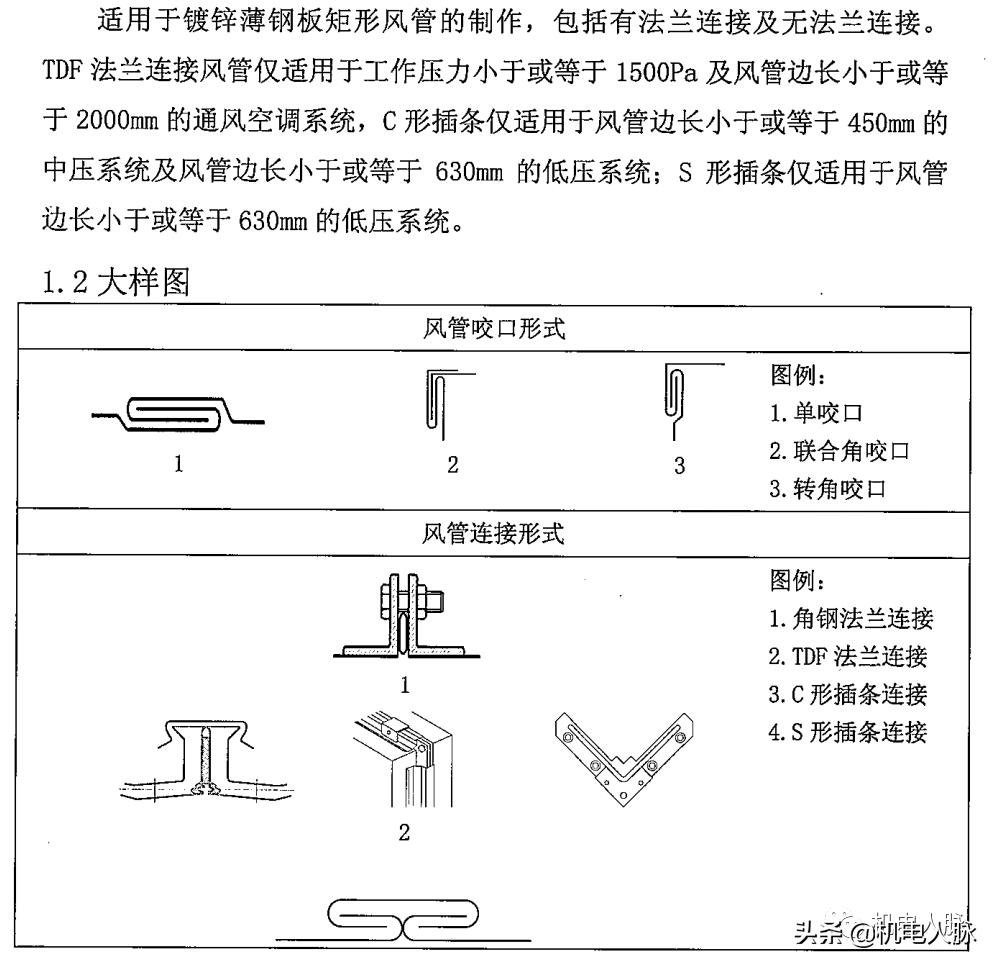

可能没有见过实物的不太理解，就像个人当初刚毕业不知道“盲板”是什么样的东西，借施工单位的工艺标准给大家了解一下：

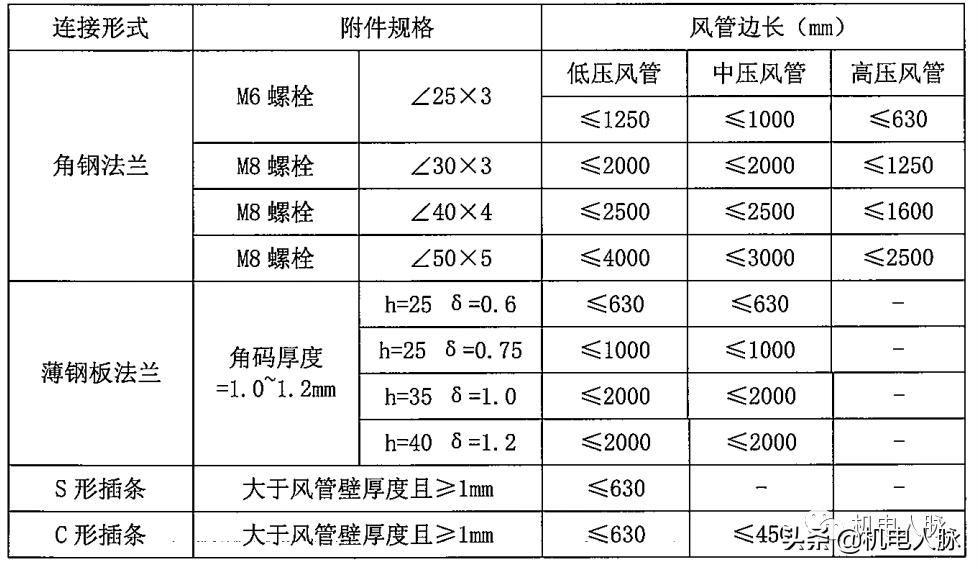

从上面我们可以看出：其实角钢法兰就是用不同规格角钢（铁）和螺栓连接的。

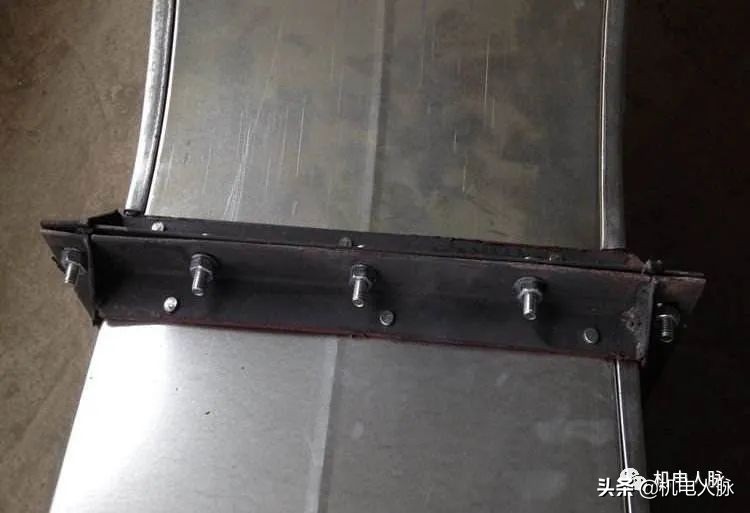

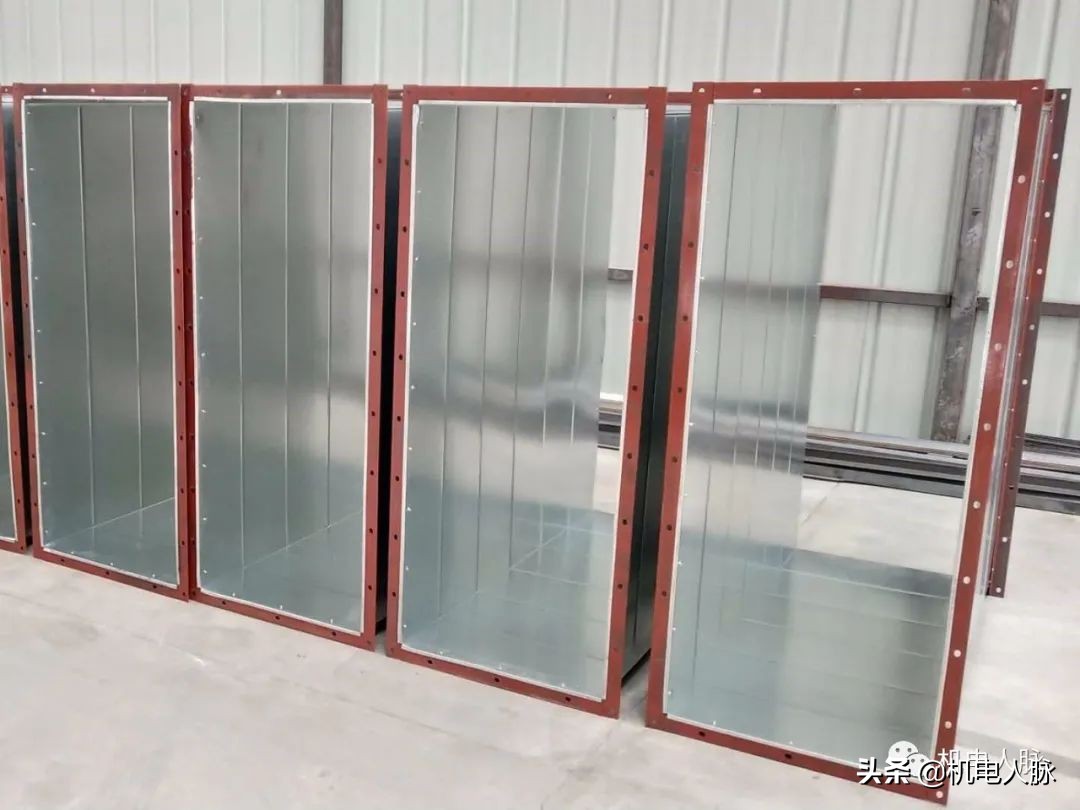

实景照片如下图：

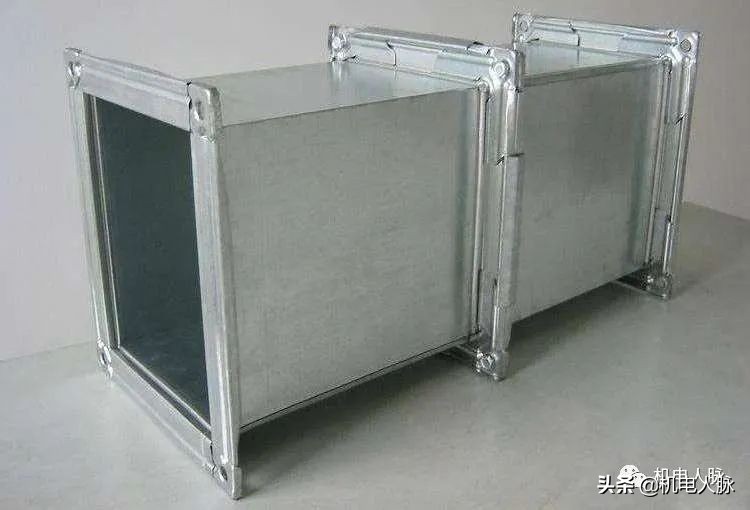

共板法兰的连接方式有多种，适用不同尺寸风管和压力情况，其中以下对防排烟风管可采用共板法兰螺栓的连接方式，见文章【权威回复】共板法兰能不能用在排烟系统？应该下面这种吧，但按这篇复函，连接的薄法兰中间位置似乎还需要增加螺栓。

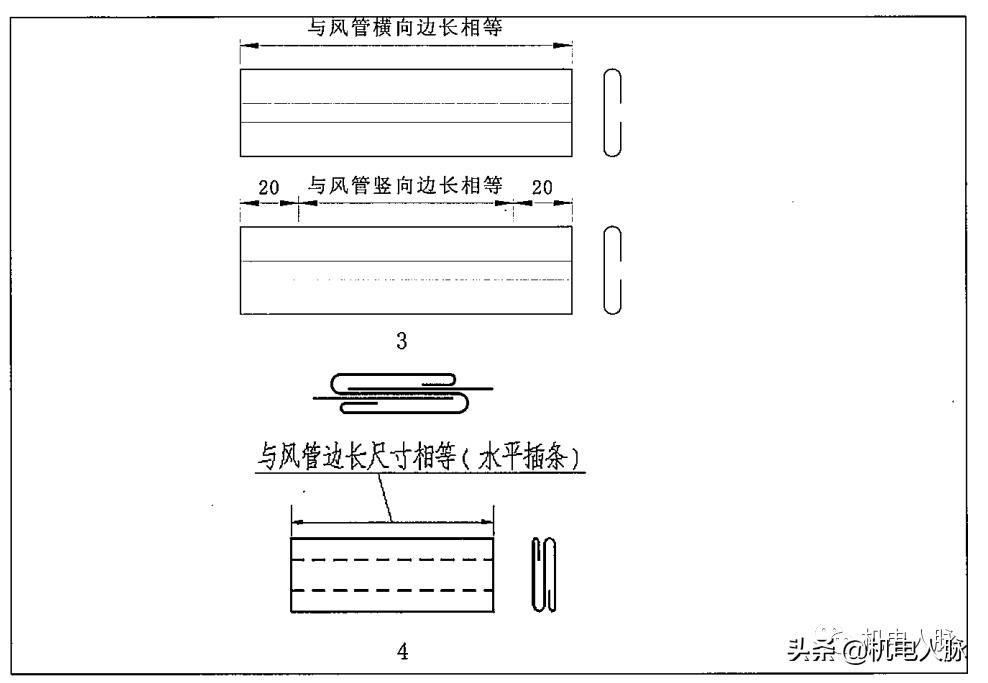

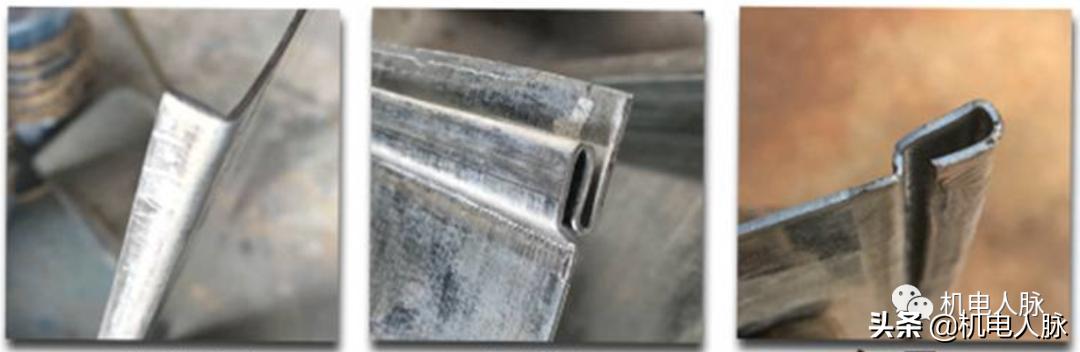

S型/C型插条连接的不能用于防排烟系统：

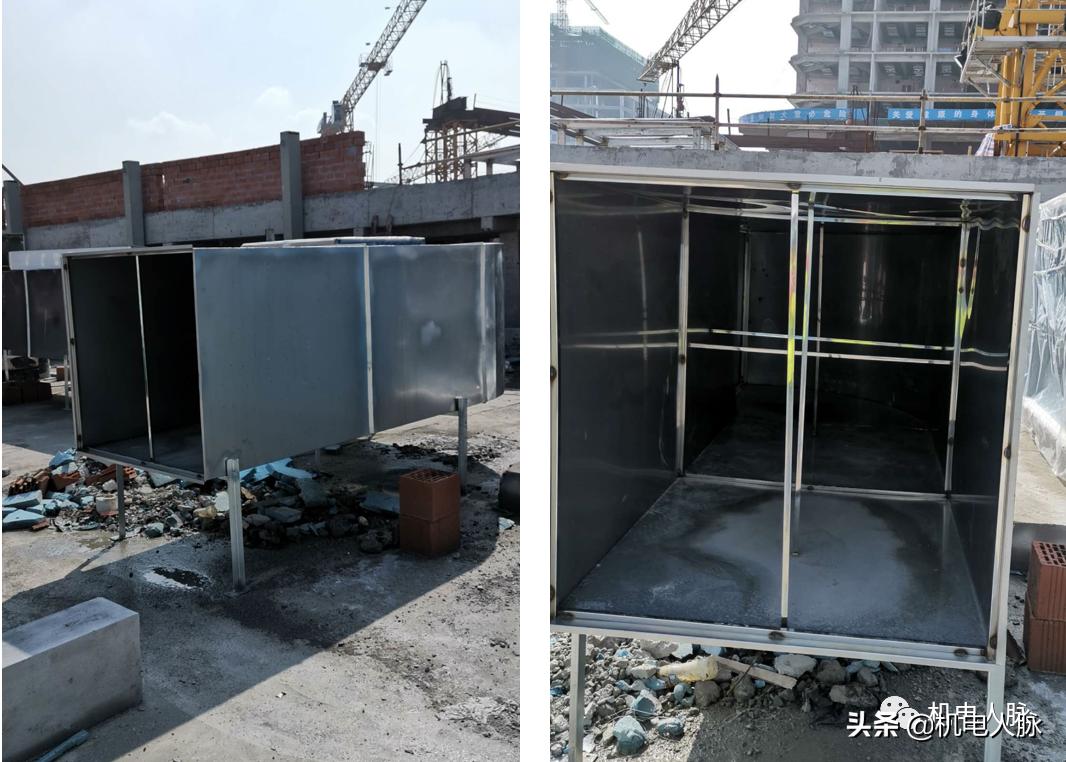

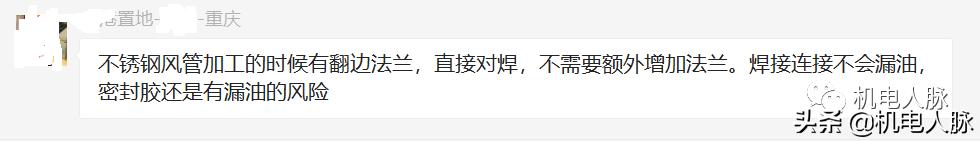

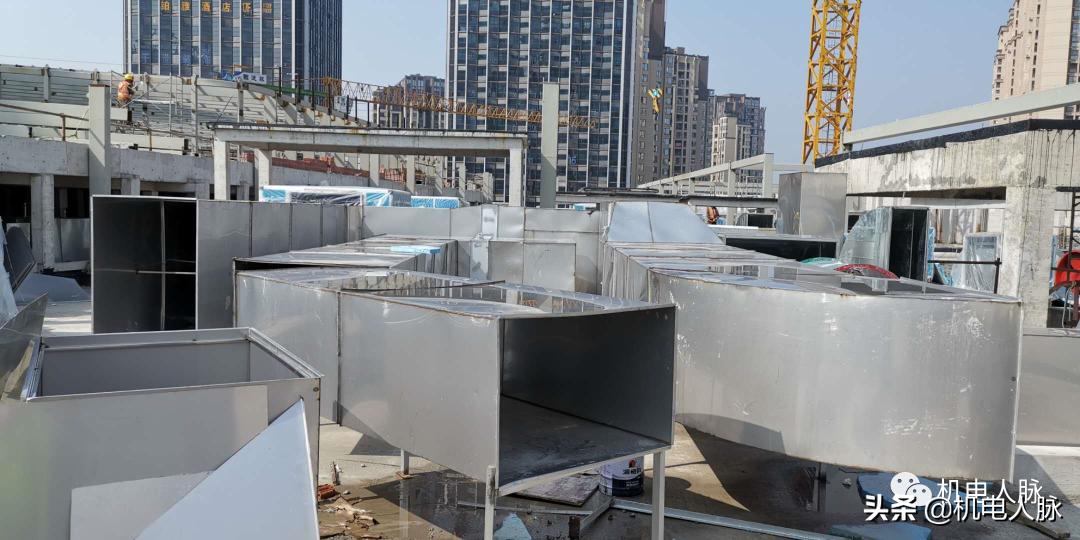

另外，提供一张群内提供的不锈钢焊接的图片：
对于风管的连接工艺，大家是否有了初步的认识呢？欢迎留言探讨。
