在电器电子制造工厂，有很多企业都用上了自动插件机来提高产能和效率，那么还有很多人没有用上自动插件机，现在没有用上自动插件机的工厂有福了，我们深圳市中禾旭精密机械有限公司作为一家SMT细分领域龙头企业，给你带去福音和讯息分享，我来为你推荐我们这款高速自动立式插件机。
中禾旭高速立式插件机
ZHX-R20D-IN 中禾旭自动立式在线插件机
型号：ZHX-R20D 离线自动立式插件机、ZHXR20D-IN 在线自动立式插件机。
首先我来讲讲我们这款插件机的特点：
1、电脑化中英文操作系统及友好使用界面；
2、高密度插装模式，旋转角度0-360°；
3、进口高精准传动丝杆及AC伺服电机驱动，位置误差小于0.01毫米；
4、视觉系统配以多点式定位，校正位置确保插装准确度；
5、不间断后备电源，意外停止供电仍能维持操作15分钟；
6、带有USB端口以供数据传输；
7、高达28000点/小时插装速度，比一般普通设备大幅提速20%；
8、4跨距插装可行性，连线生产可行性；
9、连杆压料机构，让其高速稳定；伺服推料机构，使其送料稳定；
10、剪脚伺服驱动，可自由调整高度。
然后这款机械设备对PCB电路板板材的要求：
1、尺寸：50*50mm --- 450*450mm （R20D 离线插件机）
2、尺寸：50*50mm --- 400*285mm （R20D-IN 在线插件机）
3、厚度：0.79mm --- 2.36mm
4、翘曲度：最大上翘1.0mm；最大下翘1.5mm
5、开孔直径：最大0.5mm
印制板的翘曲度示意图
元器件的规格示意图
最后我们来了解下两种插装模式的插件机具体参数：

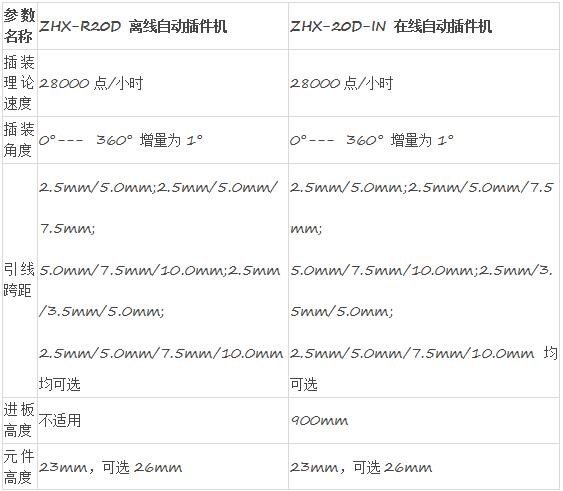

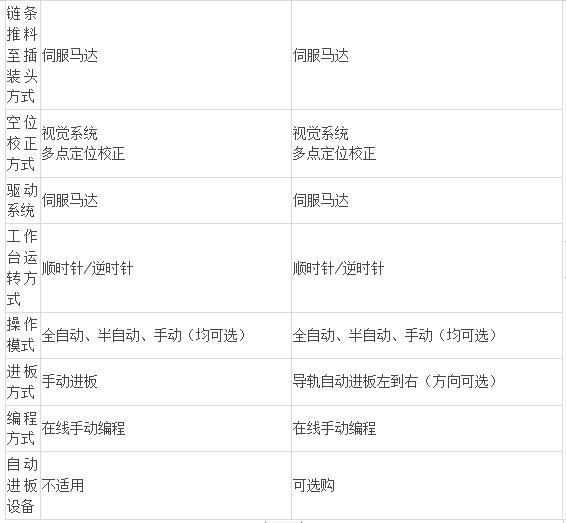

参数表一
参数表二
参数表三
参数表四
以上是具体参数，那么现在讲下主要配置器件的品牌及进口国家：
1、电脑主机： 研华 台湾（工控机）
2、高精度传动丝杆：THK 日本
3、不间断USP电源：雷迪司 中国
4、伺服电机驱动：松下 日本
5、光电开关：欧姆龙 日本
6、气缸：SMC 日本
自动立式插件机正在插装元器件
自动立式插件机正在插装元器件
一台高配置的机械设备决定了其使用寿命和经济效益或产能，我们中禾旭插件机机身以航空铝压铸而成，具有抗压力强、韧性优良的特征。通过主要配置器件就知道我们中禾旭的插件机与众不同的一面！
通过以上各种介绍，想必大家都了解了我们这款高速立式插件机的特点，也知道了这款插件机的应用。这款插件机应用在家用电器、电子产品、灯具和电源制造工厂。高达28000点每小时的高速插件速度，远比人工插件更加快速和保证品质，提升产能，提高效益起到了重要作用。
插件机的应用案例
插件机的应用案例
官方网站：www.zhxai.com
感谢你的阅读，更多产品咨询请点击关注以下的我们中禾旭微信公众号。
