前言：手机弹片属于手机五金配件，跟普通弹片一样有许多非90度折弯，尺寸要求比较高，需且要求弹性非常好，我们不仅要考虑它的精密度和稳定性，还考虑它的料纹方向以保证弹性满足使用要求。今天给大家介绍一套典型的带断差的手机弹片模具的设计方法，请看以下详解。

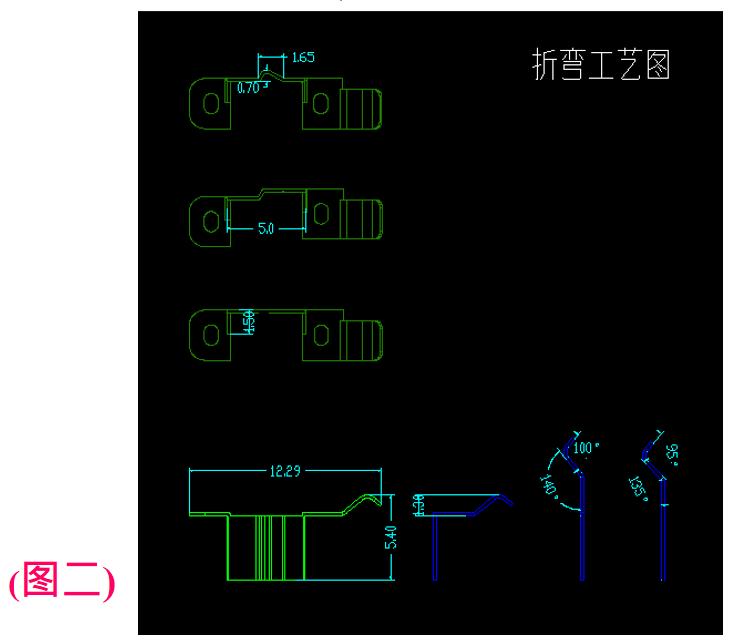

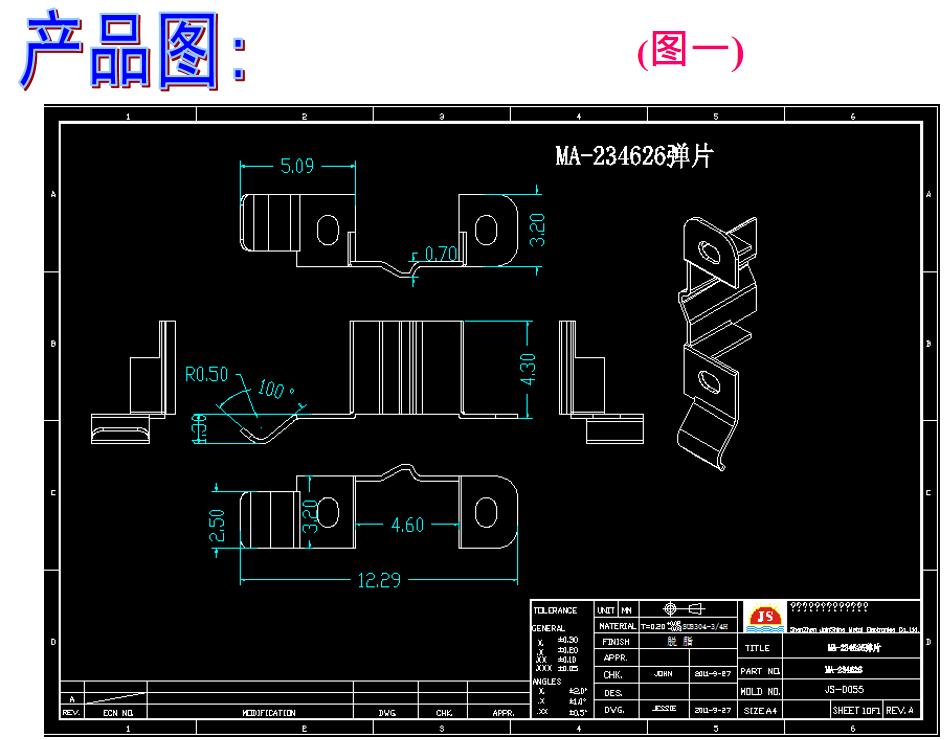

1.首先，我们还是从分析产品和做产品工艺图开始， 做好每一步的折弯工艺图(如图二）。
2.我们要排好料带，非常清晰地安排好从冲孔，飞边，到折弯，落料等每一个工站的工作图，并做好料带侧视图。如图三

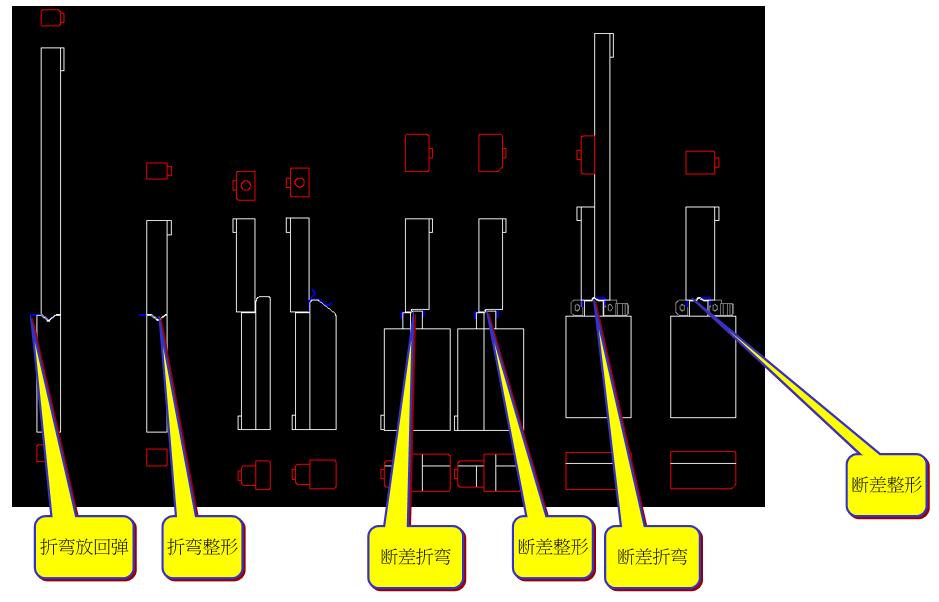

3.我们要确定好模具结构，各块模板厚度，画好各个成形工艺在模具结构中的侧视图。如图四

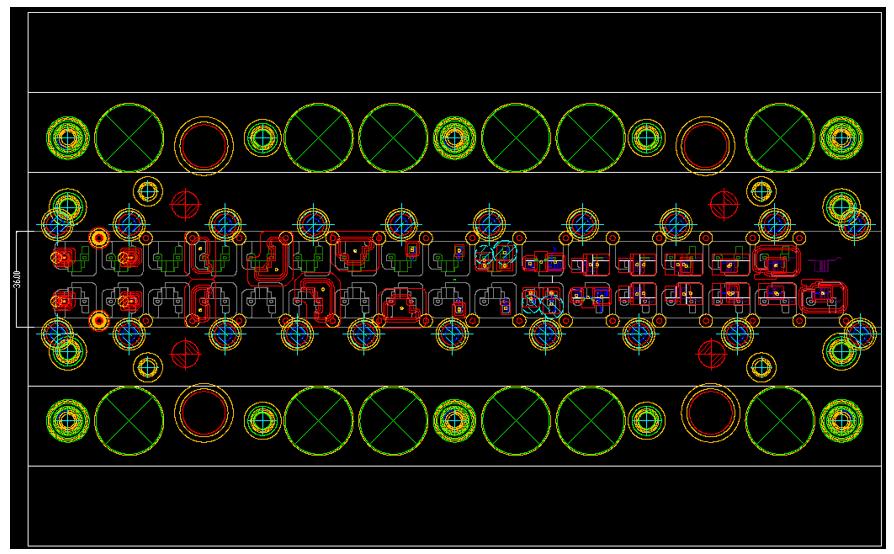

4.根据料带工艺图和模具结构侧视图，绘制整套模具图。如图五

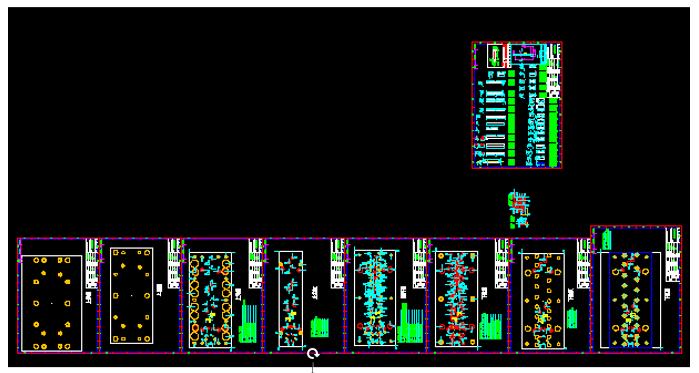

5.分模。分出每块模板图，做好各模板的加工说明和标数，以及每块板的相应侧视图。
6.绘制好零件图以及做好加工说明和标数。需要外购的标准件要单独画好准备外购，如一些标准件不知道尺寸和形状，可要求供应商提供图纸或图档进行选择，并保存相关常用规格的图档。
7.对于比较复杂的由多个零件组成的组件，要画出组件的组装和加工示意图，以方便钳工组装。
