1 概述
PZ 系列可编程智能三相电流、电压表，采用交流采样技术，可直接测量三相电网中的电流和电压。既可用于本地显示，又能与工控设备连接，组成测控系统。
仪表可具有 RS-485 通讯接口，采用兼容 Modbus-RTU 协议;可将电量信号转换为标准的模拟量输出;或带一路继电器报警输出;或带四路(两路)开关量输入/两路开关量输出。根据不同要求，通过仪表面板按键，对变比、报警、通讯等参数设置和控制。

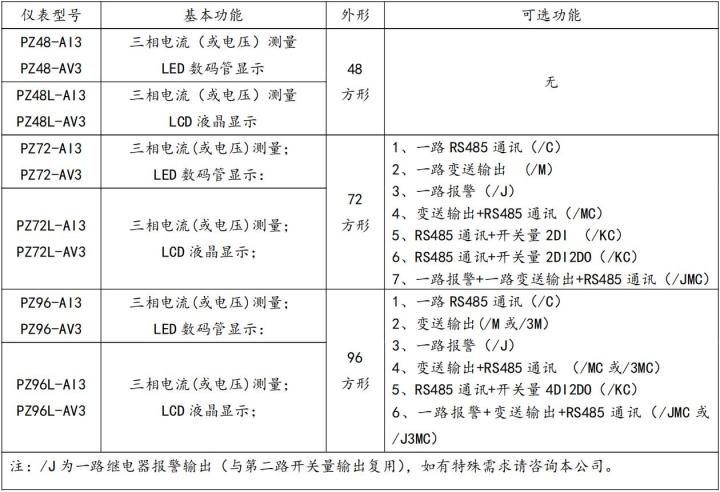

2 产品型号规格

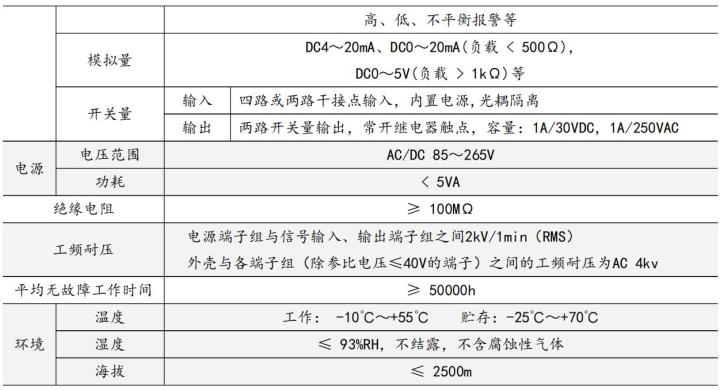

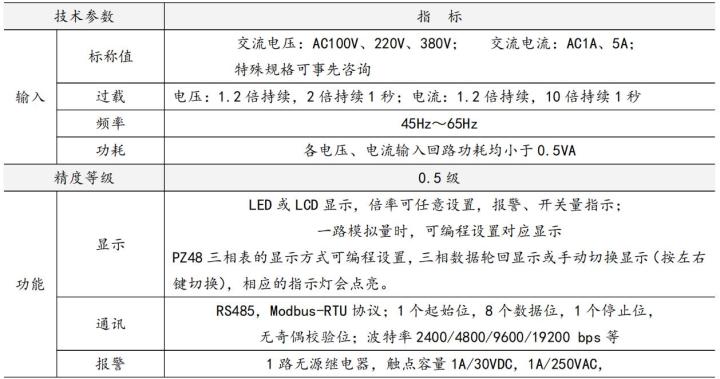

3 技术参数
4 安装指南

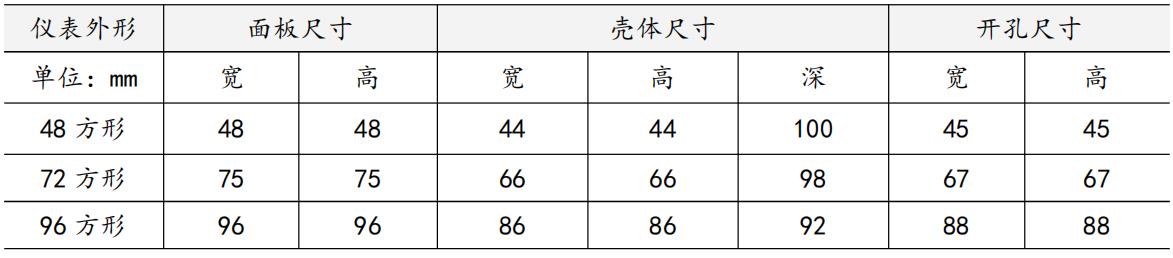

4.1 外形及安装开孔尺寸
4.2 仪表及开孔示意图
4.3 安装示意图
4.4 安装说明
仪表安装时，松开固定支架锁紧螺钉，取下固定支架，将仪表嵌入安装孔内，装上固定支架，拧紧螺钉，使仪表安装牢固，不松动即可。48外形为卡*片簧**挤压安装。
