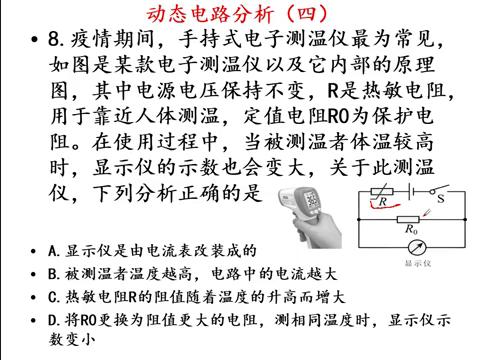

疫情期间手持式电子测温仪最为常见，如图是某款电子测温仪以及它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻。在使用过程中，当被测温者体温较高时，显示仪的示数也会变大。
关于此测温仪，下列分析正确的是：
·A.显示仪是由电流表改装成的。
·B.被测温者温度越高，电路中的电流越大。
·C.热敏电阻R的阻值随着温度的升高而增大。
·D.将RO更换为阻值更大的电阻，测相同温度时，显示仪示数变大。

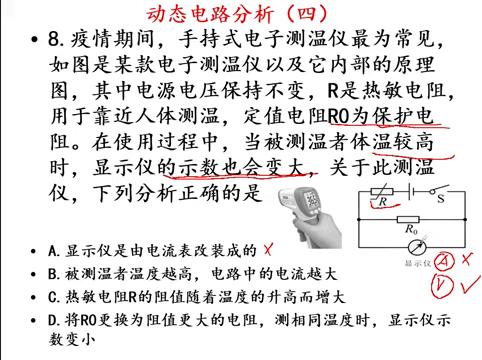

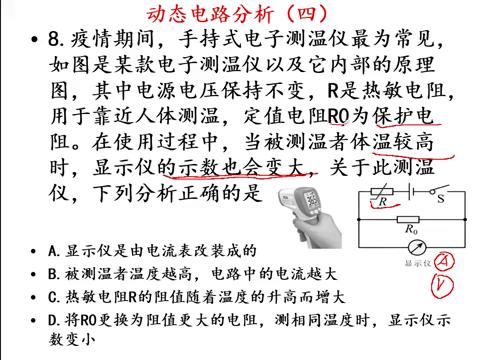

·首先看一下电路，显示仪和R0是并联的。首先判断显示仪到底是电流表还是电压表，如果是电流表，R0定值电阻就被短路了，因为R0告诉我们是保护电阻被短路了还启动就没用了，所以它不是电流表，应该是电压表。
随着A显示仪是由电流表改装成的，既然是电压表了，电路就是热敏电阻和定值电阻R0串联在电路当中，这个显示仪测的是R0两端的电压，这里热敏电阻可以把它看成是滑动变阻器。
前面做过很多这样的题，就是定制电阻滑动变阻器串联的题，B被测温者温度越高，电路中的电流越大，可以看到温度越高，显示仪的示数会变大，看到显示仪的示数变大也就是电压表，电压表的示数变大也就是R0两端的电压变大了。

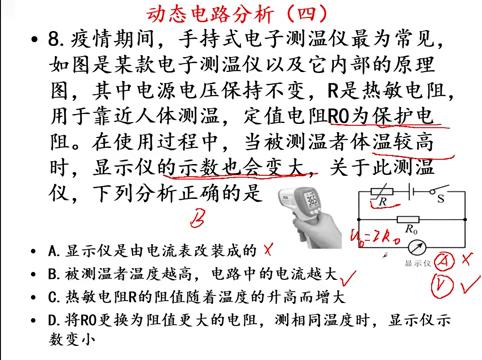

R0两端的电压变大为什么变大了？R0两端电压可以表示从电流乘以显示是R0，R0就等于R乘以R0，定值电阻阻值是不变的，阻值不变了电压增大了，次数变大了就是电压增大，电压增大了说明电流增大了，所以B是正确的。
C热敏电阻R的阻值随着温度的升高而增大，这就是问阻值了，刚才通过这个分析，温度升高，温度越高显示仪的次数越大，也就是说定制电阻两吨的电压越大，也就是说电路当中的电流越大。
说明热敏电阻的阻值是变小了，所以热敏电阻的阻值应该不是随着温度升高而增大，应该是变小才对的，所以c是不对的。这根d将二零更换为阻值更大的电阻，二零换成阻值更大的电阻是与人认命的串联的，则测相同温度时显示一定时数会变小，换更大的电阻，它分得的电压不更大了吗？它分得电压更大了，显示仪的示数应该是变大才对，不是变小，所以d不对，所以这个题的正确选项应该选b。
