光学经纬仪构造和使用，是DJ6型的，老放线员应该记得

经纬仪概述：

经纬仪的种类繁多，如按读数系统区分，可以分成光学、游标和电子经纬仪等。

现在使用的大多是光学经纬仪，它较之游标经纬仪有精度高、体积小、重量轻、密封性能良好等优点。

我国对经纬仪编制了系列标准，分别为DJ07、DJ1、DJ2、DJ6、DJ15及DJ60等级别。

其中07、1、2、6、15等数字，表示该仪器所能达到的精度指标。如：DJ07和DJ6分别表示水平方向测量一测回的方向中误差不超过±0.7″和±6″的大地测量经纬仪。

DJ6级光学经纬仪的构造：

各种型号的DJ6级光学经纬仪的构造大致相同。

如下图：

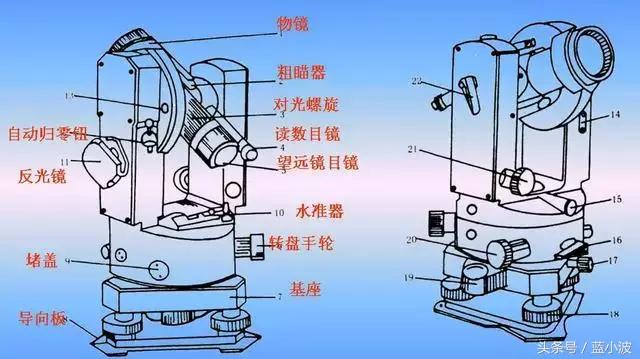

DJ6型光学经纬仪主要由基座、水平度盘和照准部三部分组成。

如下图：

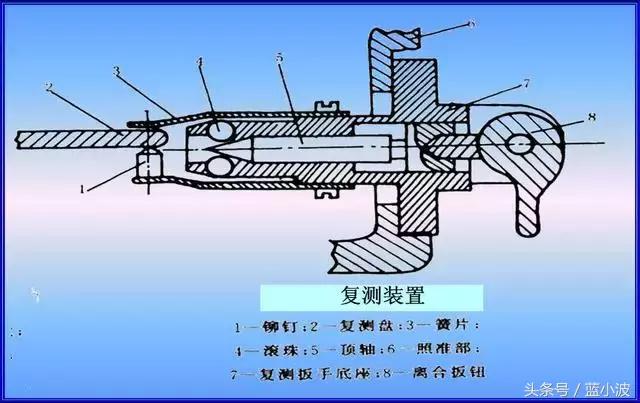

⒈基座⒉水平度盘⒊照准部变换手轮、复测器

DJ6型光学经纬仪读数装置和操作使用：

分微尺测微器及读数方法：

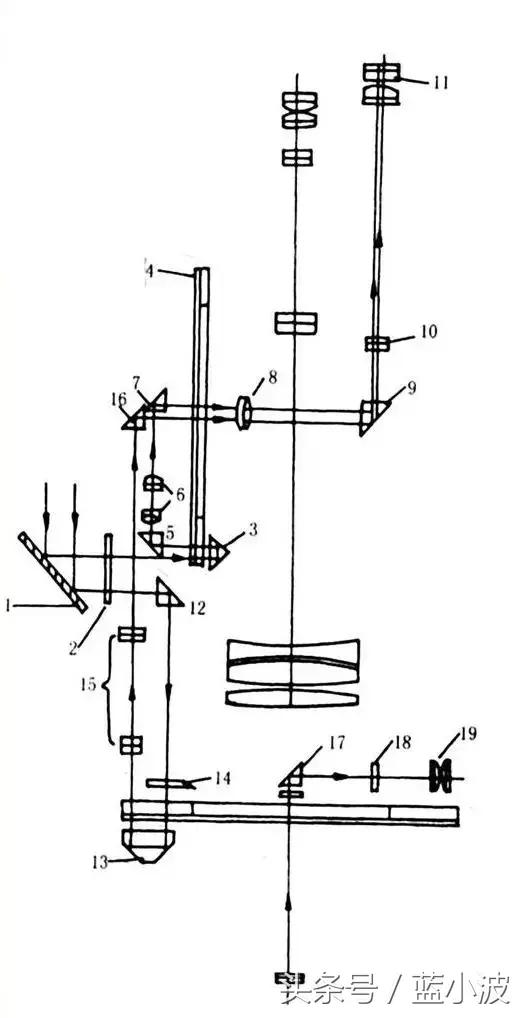

1、 DJ6级光学经纬仪分微尺测微器光路图

如下图：

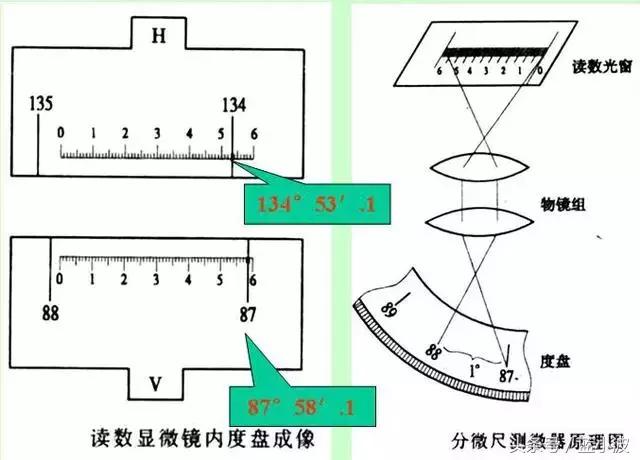

2、读数方法

如下图：

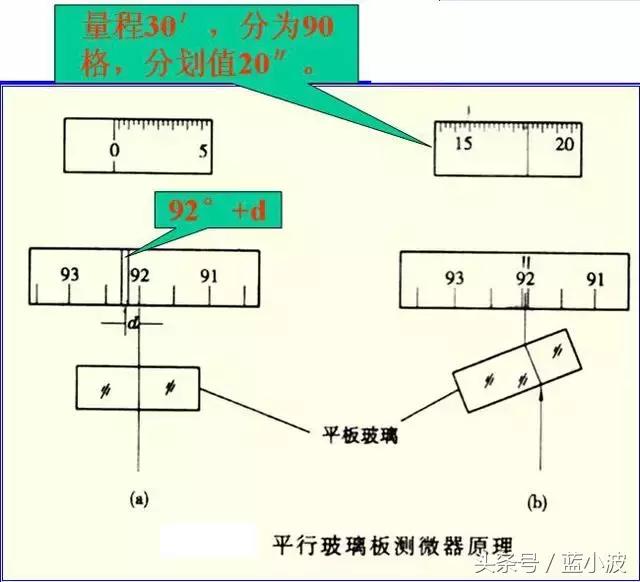

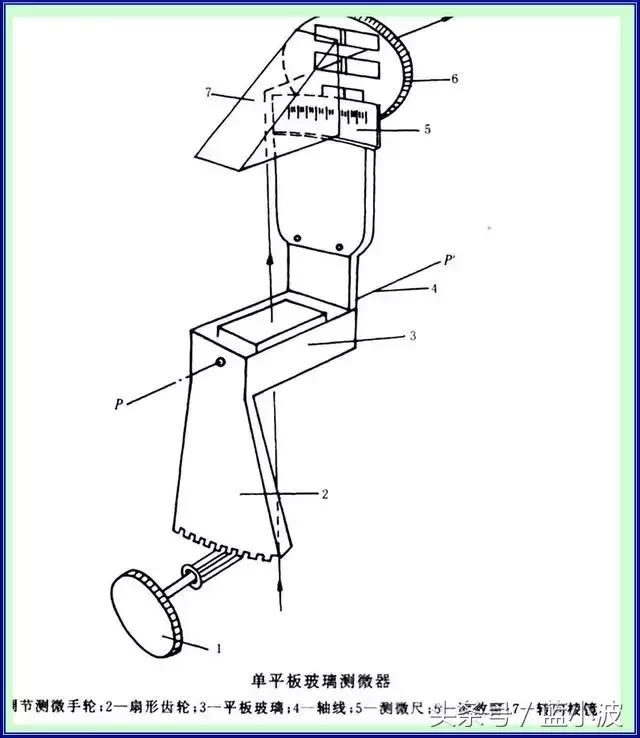

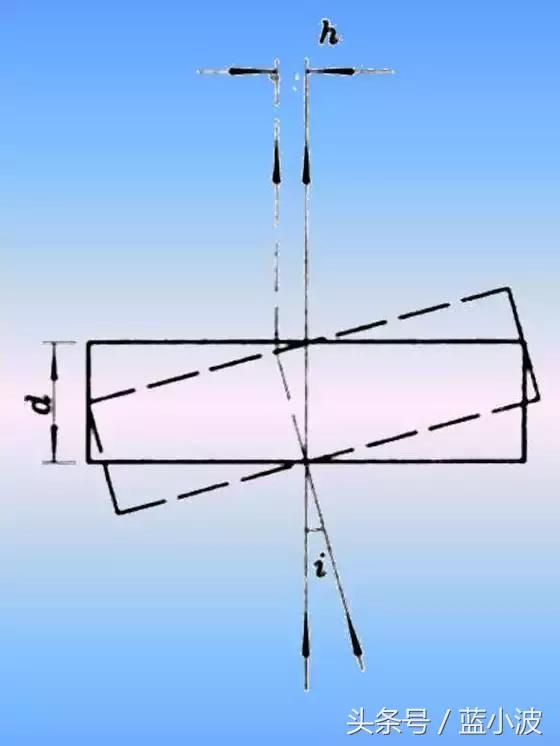

单平板玻璃测微器及读数方法：

如下图：

经纬仪的使用：

经纬仪的使用包括对中、整平、瞄准、读数四个步骤。

⑴ 对中：对中的目的是使仪器的中心与测站点位于同一铅垂线上。对中可用垂球或光学对点器对中。垂球对中精度一般在3mm之内，光学对点器对中可达1mm。

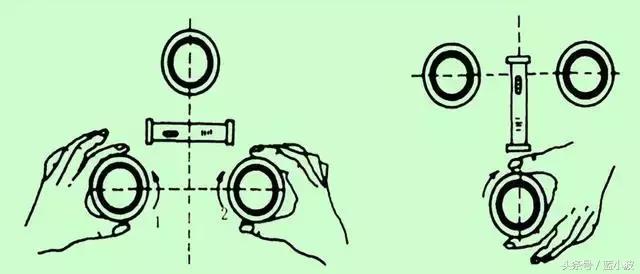

⑵ 整平：整平的目的是使仪器竖轴在铅直位置，而水平度盘在水平位置。

如下图：

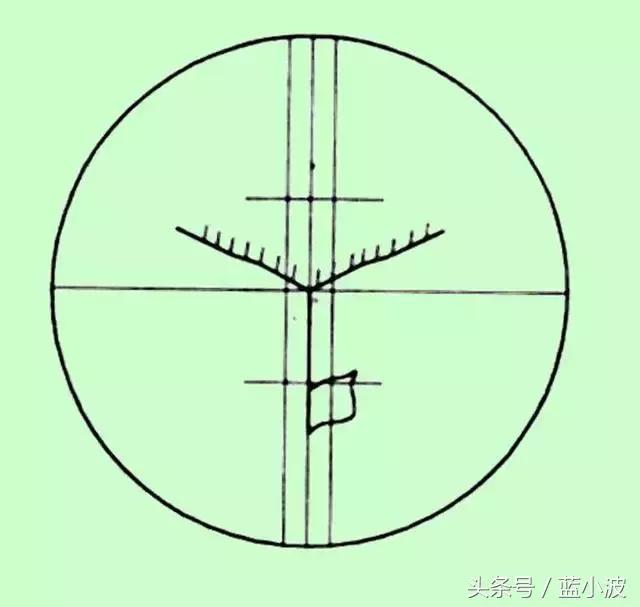

⑶ 瞄准：瞄准方法同水准仪操作，只是测量水平角时应使十字丝纵丝平分或夹准目标，并尽量对准目标底部。

如下图：

⑷ 读数：读数时要先调节反光镜，使读数窗明亮，旋转显微镜调焦螺旋，使刻划数字清晰，然后读数。测竖直角时注意调节竖盘水准气泡微动螺旋，使气泡居中后再读数。

本文内容纯属个人观点，仅供参考。
