电气控制之正反转控制原理

基本控制---正反转控制：

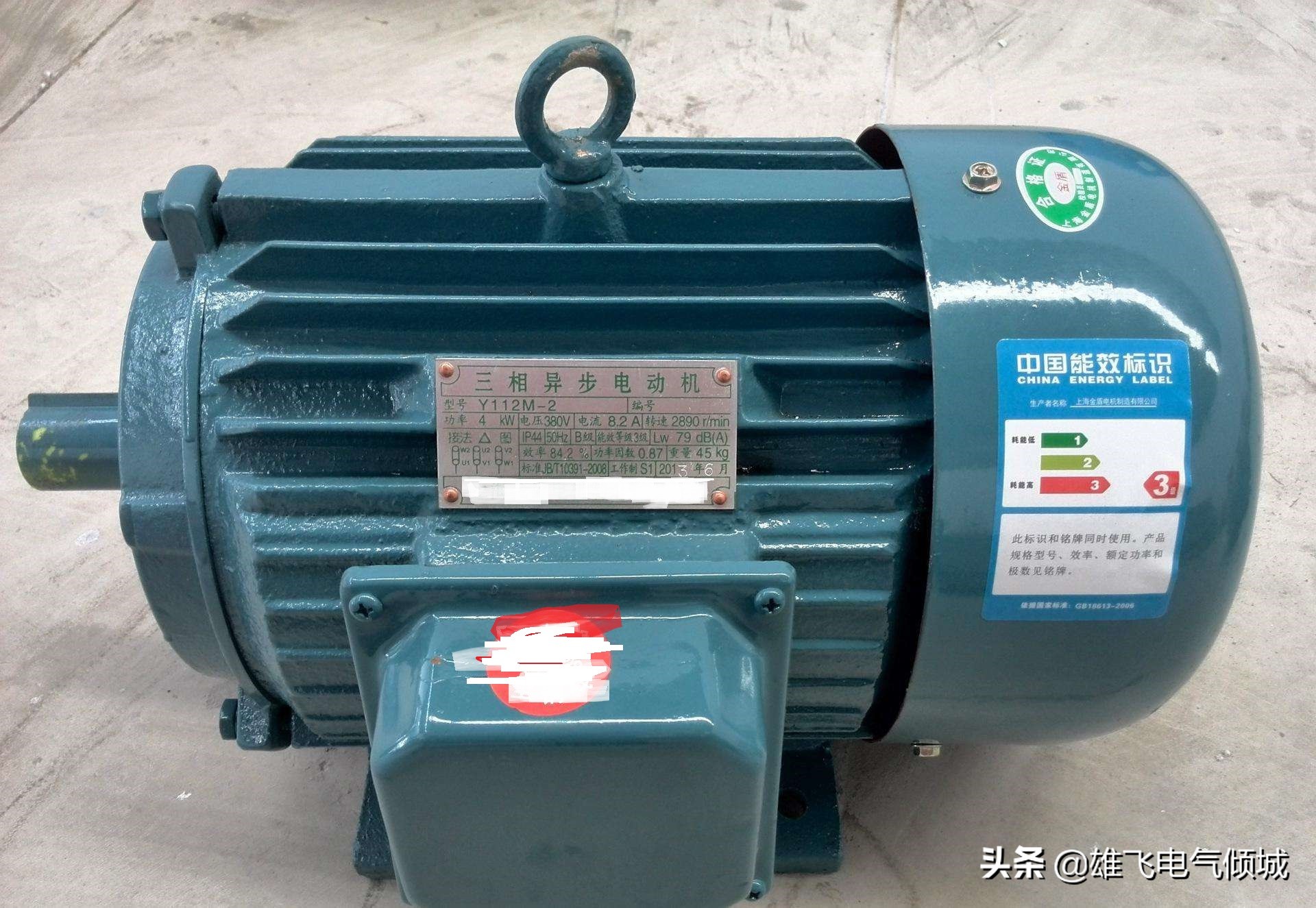

1，三相异步电动机的反转方法，若改变电动机转动方向，将接至交流电动机的三相交流电源进线中任意两相对调，电动机可以反转。

2，实现电路：

第一种：倒顺开关正反转控制线路

倒顺开关

第二种：接触器连锁正反转控制线路

接触器

第三种：按钮，接触器双重连锁正反转控制线路

按钮，接触器双重连锁正反转控制线路

今天讲一下第一种

正反转控制之倒顺开关实现正反转控制

倒顺开关，又叫可逆转换开关，利用改变电源相序来实现电动机正反转控制。

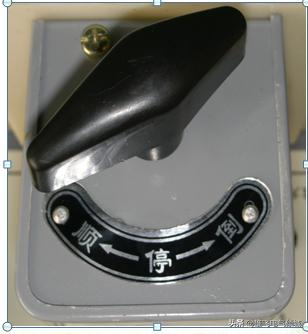

倒顺开关

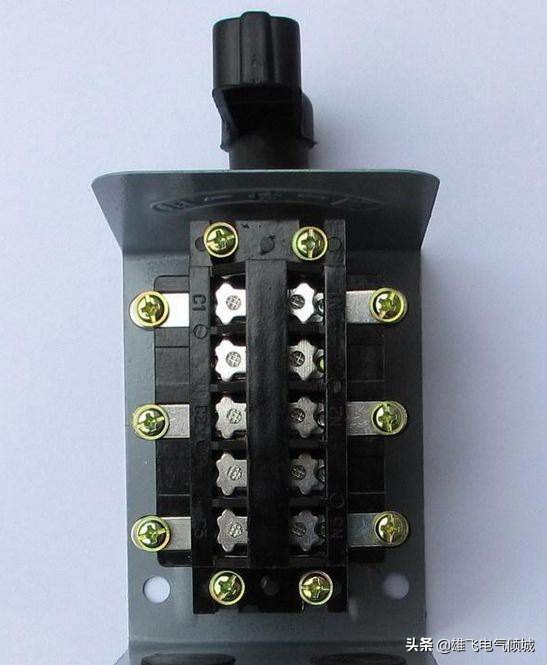

倒顺开关内部结构图

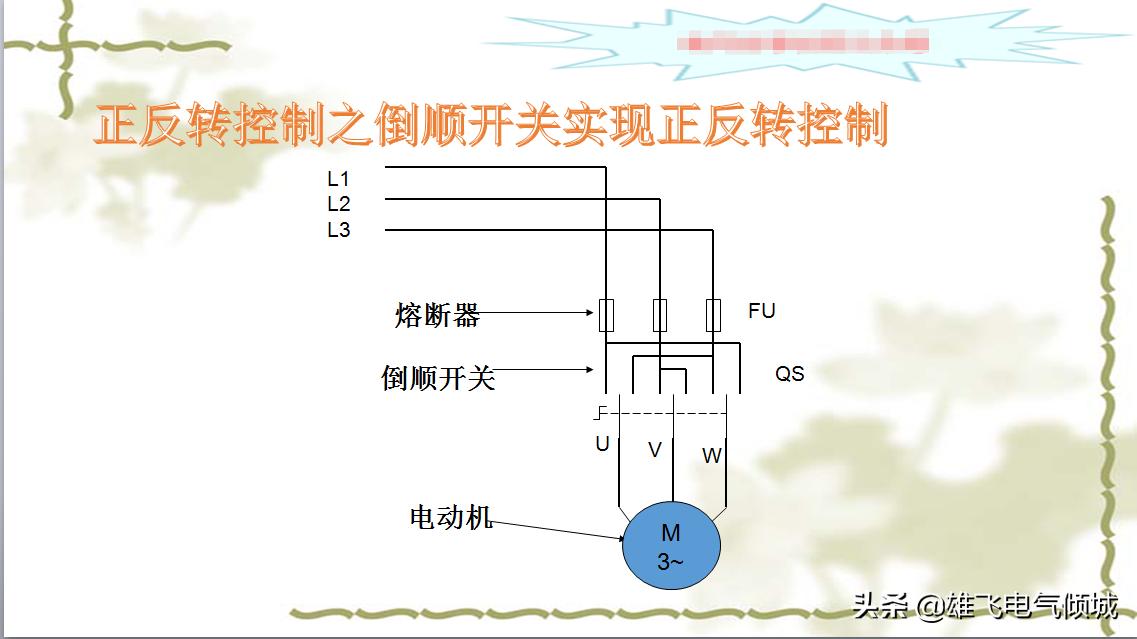

倒顺开关正反转电路接线图

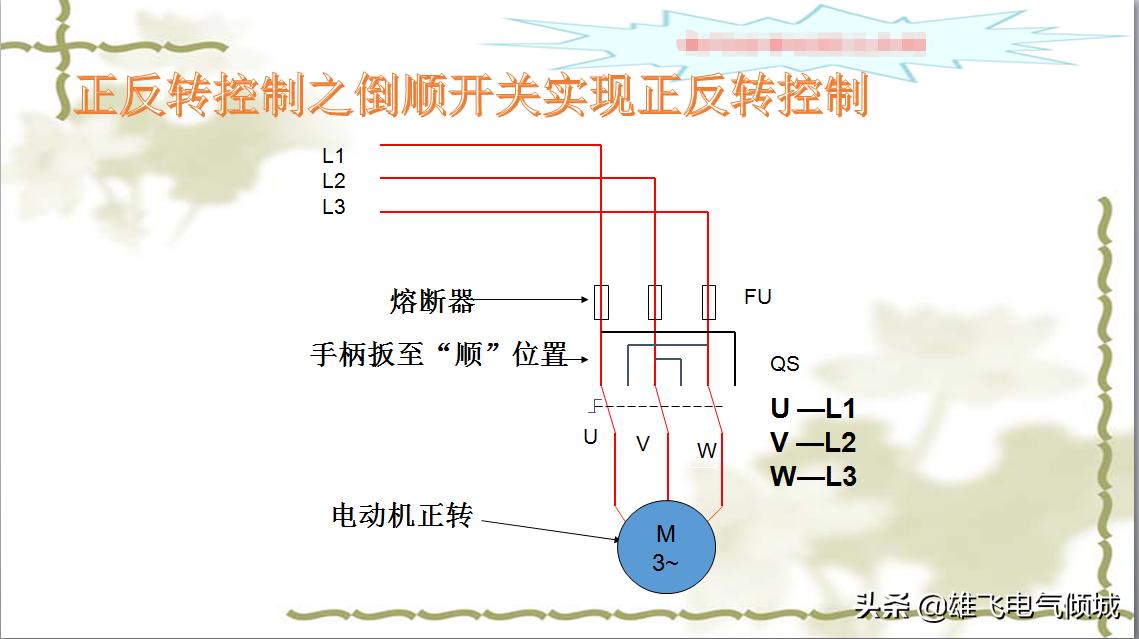

图一 顺的位置时，电动机正转

说明：图一当我们把开关扳至“”顺”的位置是，电源L1相， L2相， L3相通过倒顺开关，分别与电动机U相 ,V相,W相三相相接，此时电源给电，电机正转。

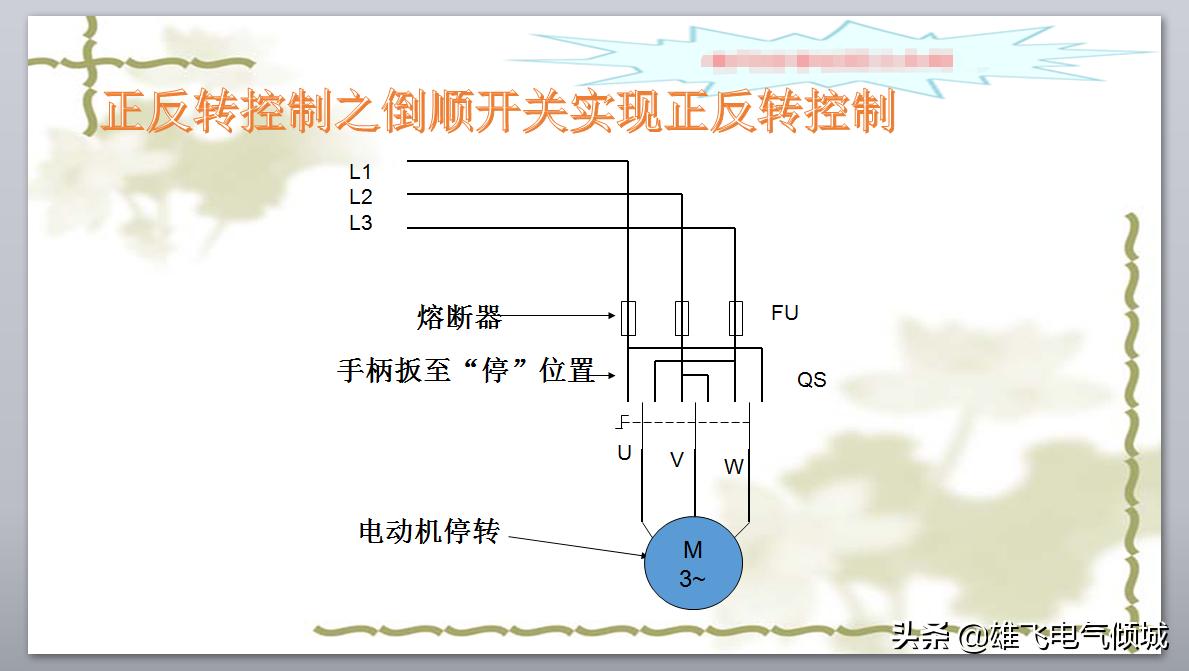

图二 停的位置时，电动机停机

说明：图二当倒顺开关开关打到停的位置时，电源断电，电动机停机。

图三 顺的位置时，电动机反转

说明：图三当倒顺开关打到“倒”的位置时，电源L1相,L2相,L3相分别和电动机W相,V相,U相接通，电动机因为倒顺开关的原因电源L1相，L3相和电动机的W相，U相已经换相相通，所以此时电动机反转。

图四 停的位置，电动机停止

说明：图四当倒顺开关开关打到停的位置时，电源断电，电动机停机。

正反转控制之注意事项

第一点：电动机处于正转状态时，欲使它反转必须把手柄转到“停止”位置，使电动机先停转，然后再把手柄转到“倒转”控制位置，使电动机反转。反之易燃。

第二点：若手柄直接从“顺转”扳倒“倒转”位置，因电源突然反接，会产生很大的反接电流，易使电动机的定子绕组损坏。

第三点：所用控制电器较少；其缺点是操作繁琐，特别是在频繁转向控制时，操作人员劳动强度较大，不方便，且被控制的电动机的容量较小

明天我们会继续讲下两种方法，有更好的方法可以写在留言大家一起讨论！
