四方变频器，型号E380，用于恒压供水一拖二，配恒压供水控制器，参数调整变，电气控制图
四方变频器，型号E380，7.5千瓦，用于恒压供水一拖二，配恒压供水控制器，参数调整表，电气控制图。
变频器参数调整如下：
F0.1(频率输入方式)
改为5，模拟量VC2(0~10V)设定
F0.4(运行命令选择)
改为1，外部端子控制
F4.3(停车方式)
改为1，自由停车
二次线路图
FWD和CM作为变频器的开关量启动信号
VS2和GND为+10V的模拟量电压信号
TA和TC继电器输出点作为变频器反馈给控制器的故障信号

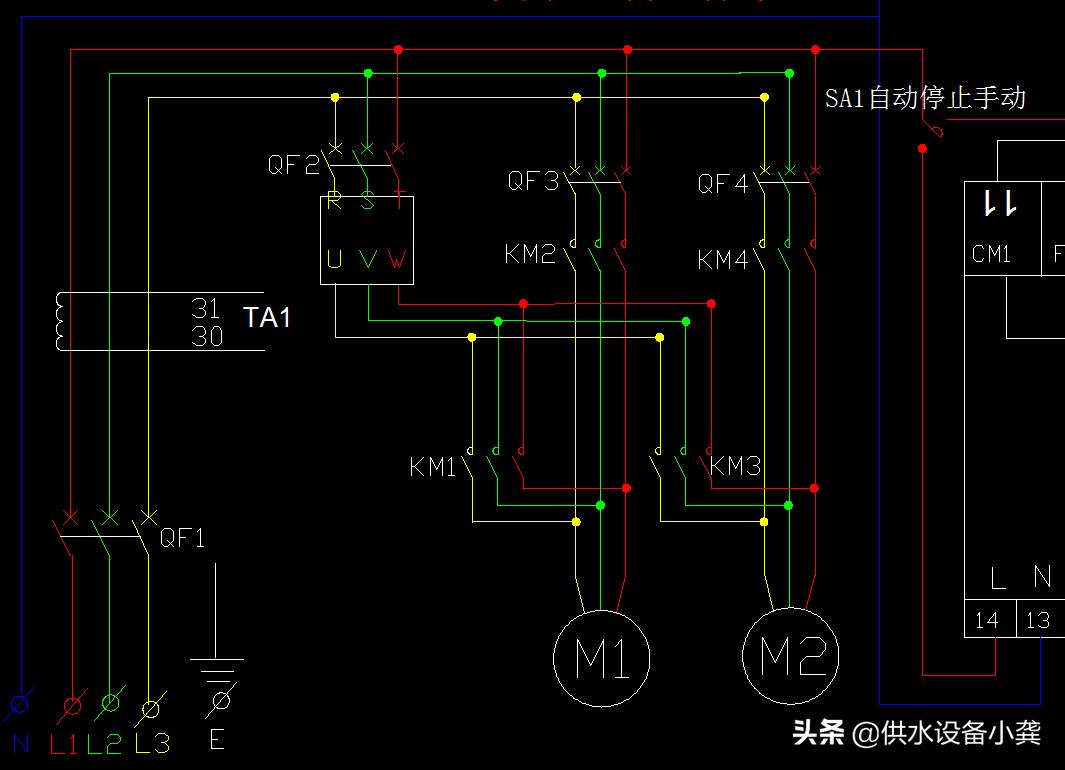

一次线路图
QF1 总开关
QF2 变频器的分空开
QF3 一号泵的分空开
QF4 二号泵的分空开
KM1一号泵变频接触器
KM2一号泵工频接触器
KM3二号泵变频接触器
KM4二号泵工频接触器
M1(1号水泵)
M2(2号水泵)
