为满足国内外不断提高的环保要求以及消费者日益增强的健康安全需求，生态合成革受到越来越多的青睐。随着市场国际化的进展加快，服装革、箱包革和家具与室内装饰用革的产量将保持稳定增长。
因此，作为行业权威科技媒体的《中国皮革》与国内大中专院校、科研机构、企业单位联合，收集筛选行业中的领先技术，推出此次“非天然革生产技术”专题，为推动行业技术的发展贡献自己的力量！

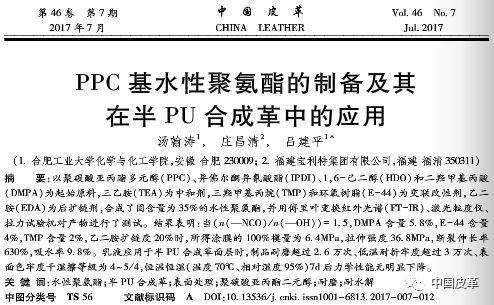

《PPC基水性聚氨酯的制备及其在半PU合成革中的应用》
汤翰涛 庄昌清 吕建平
摘要：以聚碳酸亚丙酯多元醇(PPC)、异佛尔酮异氰酸酯(IPDI)、1,6-己二醇(HDO)和二羟甲基丙酸(DMPA)为起始原料,三乙胺(TEA)为中和剂,三羟甲基丙烷(TMP)和环氧树脂(E-44)为交联改性剂,乙二胺(EDA)为后扩链剂,合成了固含量为35%的水性聚氨酯,并用傅里叶变换红外光谱(FT-IR)、激光粒度仪、拉力试验机对产物进行了测试。结果表明:当(n(—NCO)/n(—OH))=1.5,DMPA含量5.8%,E-44含量4%,TMP含量2%,乙二胺扩链度20%时,所得涂膜的100%模量为6.4MPa,拉伸强度36.8MPa,断裂伸长率630%,吸水率9.8%。乳液应用于半PU合成革面层时,制品耐磨超过2.6万次、低温耐折牢度超过3万次、表面色牢度干湿擦等级为4~5/4,恒温恒湿(温度70℃、相对湿度95%)7d后力学性能无明显下降。
DOI：10.13536/j.cnki.issn1001-6813.2017-007-012

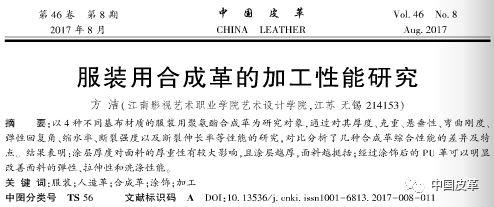

《服装用合成革的加工性能研究》
方洁
摘要：以4种不同基布材质的服装用聚氨酯合成革为研究对象,通过对其厚度、克重、悬垂性、弯曲刚度、弹性回复角、缩水率、断裂强度以及断裂伸长率等性能的研究,对比分析了几种合成革综合性能的差异及特点。结果表明:涂层厚度对面料的厚重性有较大影响,且涂层越厚,面料越挺括;经过涂饰后的PU革可以明显改善面料的弹性、拉伸性和洗涤性能。
DOI：10.13536/j.cnki.issn1001-6813.2017-008-011

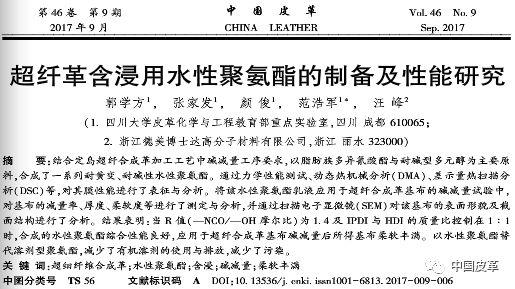

《超纤革含浸用水性聚氨酯的制备及性能研究》
郭学方 张家发 颜俊 范浩军 汪峰
摘要：结合定岛超纤合成革加工工艺中碱减量工序要求,以脂肪族多异氰酸酯与耐碱型多元醇为主要原料,合成了一系列耐黄变、耐碱性水性聚氨酯。通过力学性能测试、动态热机械分析(DMA)、差示量热扫描分析(DSC)等,对其膜性能进行了表征与分析。将该水性聚氨酯乳液应用于超纤合成革基布的碱减量试验中,对基布的减量率、厚度、柔软度等进行了测定与分析,并通过扫描电子显微镜(SEM)对该基布的表面形貌及截面结构进行了分析。结果表明:当R值(—NCO/—OH摩尔比)为1.4及IPDI与HDI的质量比控制在1∶1时,合成的水性聚氨酯综合性能良好,应用于超纤合成革基布碱减量后所得基布柔软丰满。以水性聚氨酯替代溶剂型聚氨酯,减少了有机溶剂的使用与排放,减少了污染。
DOI：10.13536/j.cnki.issn1001-6813.2017-009-006

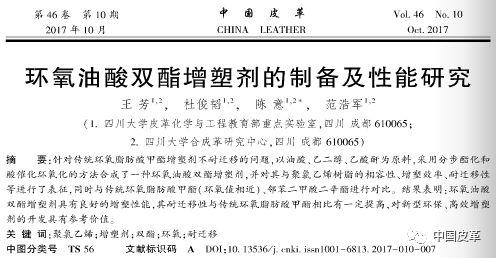

《环氧油酸双酯增塑剂的制备及性能研究》
王芳 杜俊韬 陈意 范浩军
摘要：针对传统环氧脂肪酸甲酯增塑剂不耐迁移的问题,以油酸、乙二醇、乙酸酐为原料,采用分步酯化和酸催化环氧化的方法合成了一种环氧油酸双酯增塑剂,并对其与聚氯乙烯树脂的相容性、增塑效率、耐迁移性等进行了表征,同时与传统环氧脂肪酸甲酯(环氧值相近)、邻苯二甲酸二辛酯进行对比。结果表明:环氧油酸双酯增塑剂具有良好的增塑性能,其耐迁移性与传统环氧脂肪酸甲酯相比有一定提高,对新型环保、高效增塑剂的开发具有参考价值。
DOI：10.13536/j.cnki.issn1001-6813.2017-010-007

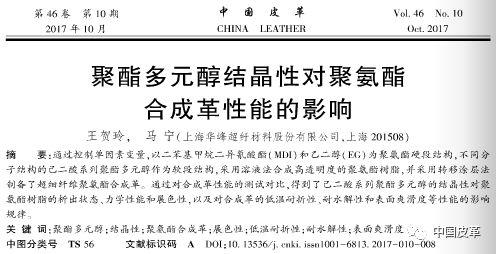

《聚酯多元醇结晶性对聚氨酯合成革性能的影响》
王贺玲 马宁
摘要：通过控制单因素变量,以二苯基甲烷二异氰酸酯(MDI)和乙二醇(EG)为聚氨酯硬段结构,不同分子结构的己二酸系列聚酯多元醇作为软段结构,采用溶液法合成高透明度的聚氨酯树脂,并采用转移涂层法制备了超细纤维聚氨酯合成革。通过对合成革性能的测试对比,得到了己二酸系列聚酯多元醇的结晶性对聚氨酯树脂的析出状态、力学性能和展色性,以及对合成革的低温耐折性、耐水解性和表面爽滑度等性能的影响规律。
DOI：10.13536/j.cnki.issn1001-6813.2017-010-008

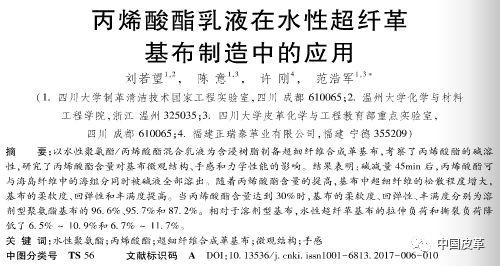

《丙烯酸酯乳液在水性超纤革基布制造中的应用》
刘若望 陈意 许刚 范浩军
摘要：以水性聚氨酯/丙烯酸酯混合乳液为含浸树脂制备超细纤维合成革基布,考察了丙烯酸酯的碱溶性,研究了丙烯酸酯含量对基布微观结构、手感和力学性能的影响。结果表明:碱减量45min后,丙烯酸酯可与海岛纤维中的海组分同时被碱液全部溶出。随着丙烯酸酯含量的提高,基布中超细纤维的松散程度增大,基布的柔软度、回弹性和丰满度提高。当丙烯酸酯含量达到30%时,基布的柔软度、回弹性、丰满度分别为溶剂型聚氨酯基布的96.6%、95.7%和87.2%。相对于溶剂型基布,水性超纤革基布的拉伸负荷和撕裂负荷降低了6.5%~10.9%和6.7%~11.7%。
DOI：10.13536/j.cnki.issn1001-6813.2017-006-010

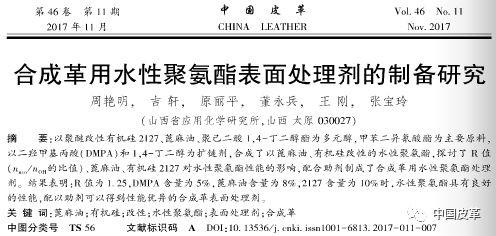

《合成革用水性聚氨酯表面处理剂的制备研究》
周艳明 吉轩 原丽平 董永兵 王刚 张宝玲
摘要：以聚醚改性有机硅2127、蓖麻油、聚己二酸1,4-丁二醇酯为多元醇,甲苯二异氰酸酯为主要原料,以二羟甲基丙酸(DMPA)和1,4-丁二醇为扩链剂,合成了以蓖麻油、有机硅改性的水性聚氨酯,探讨了R值(nnco/nOH的比值)、蓖麻油、有机硅2127对水性聚氨酯性能的影响,配合助剂制成了合成革用水性聚氨酯处理剂。结果表明:R值为1.25,DMPA含量为5%,蓖麻油含量为8%,2127含量为10%时,水性聚氨酯具有良好的性能,配以助剂可以得到性能优异的合成革表面处理剂。
DOI：10.13536/j.cnki.issn1001-6813.2017-011-007
如需查阅以上论文全文，请订阅最新《中国皮革》！
