路基施工全过程讲解公路 (高速公路路基施工步骤)

道路路基工艺流程:清表→挖土路基/填土路基/石方路基→压实

城镇道路路基施工工艺流程图,道路路基施工规范

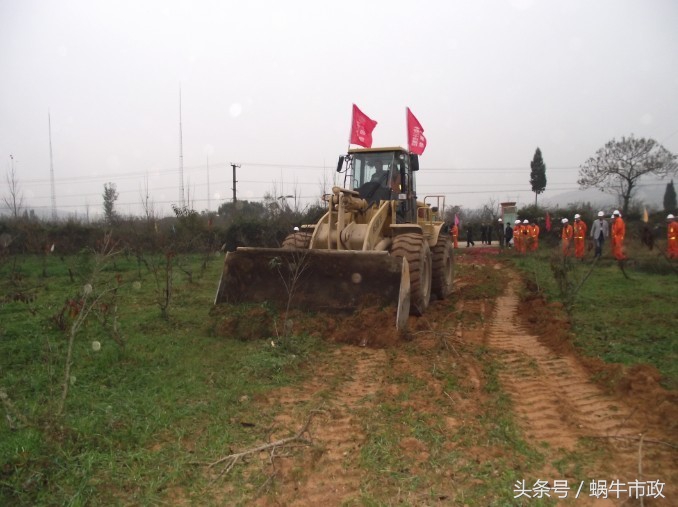

1.清表:排除积水,清理树根淤泥,妥善处理坟坑井穴

城镇道路路基施工工艺流程图,道路路基施工规范

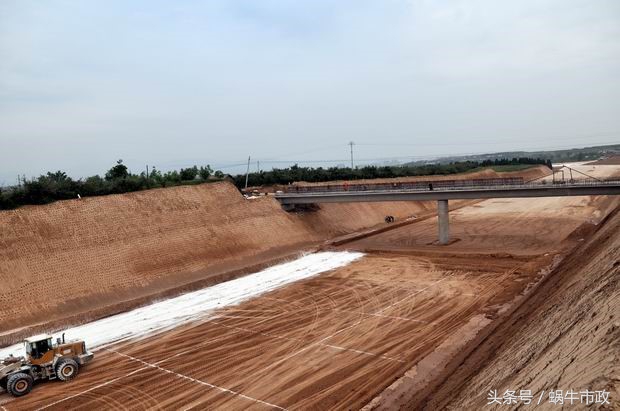

2、挖土路基:分层开挖、严禁掏洞开挖、管道边1m及缆线2m范围人工开挖、留压实量,雨水支管及检查井周围用石灰土或二灰砂砾填实

城镇道路路基施工工艺流程图,道路路基施工规范

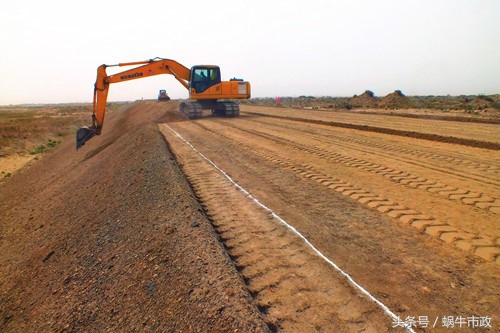

3、填土路基:先找平、坡度陡于1:5修成台阶(高30cm宽1m),分层填筑,下层合格上层填筑,填筑宽度比设计每侧宽50cm

城镇道路路基施工工艺流程图,道路路基施工规范

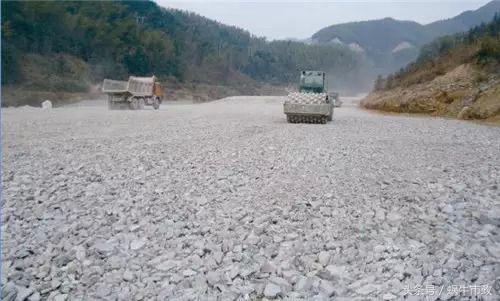

4、石方路基:先码砌边部后填筑中部 ,管线及构筑 物四周土料回填 ,石方路基设整平层,采用未筛分碎石和石屑或低剂量水泥稳定粒料(厚10~15cm)

城镇道路路基施工工艺流程图,道路路基施工规范

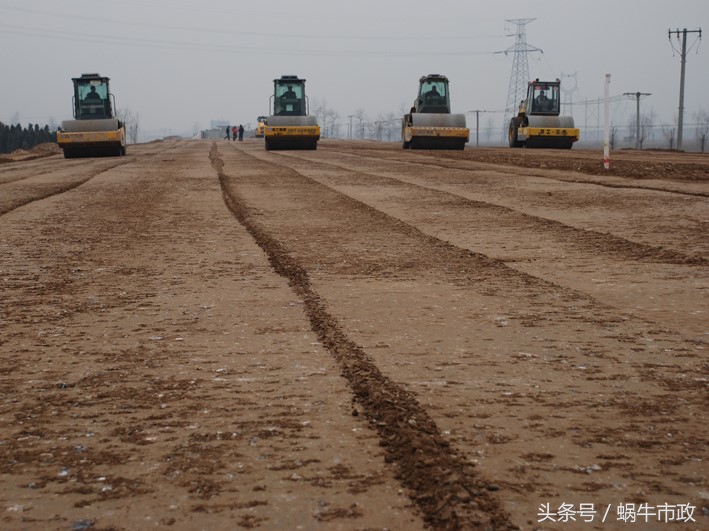

5、压实:压实度实验确定,先轻后重、先静后振、先低后高、先慢后快、轮迹重叠,超高曲线段由低处向高出碾压,管顶50cm以上压路机不得碾压

城镇道路路基施工工艺流程图,道路路基施工规范

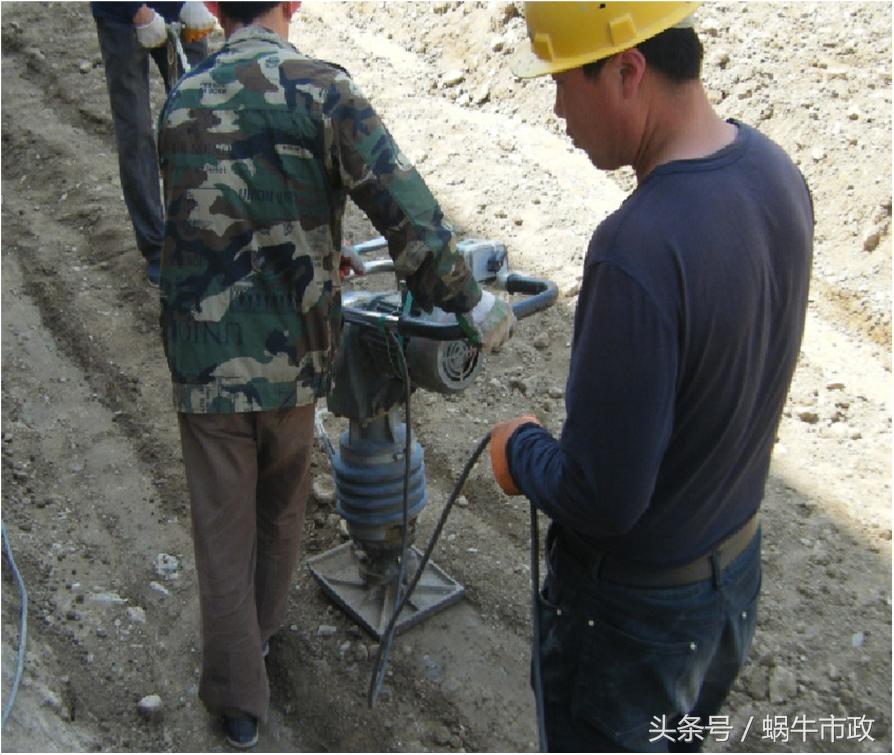

6、压路机碾压不到的小型机具压实(冲击夯、手夯、人工夯实)

城镇道路路基施工工艺流程图,道路路基施工规范

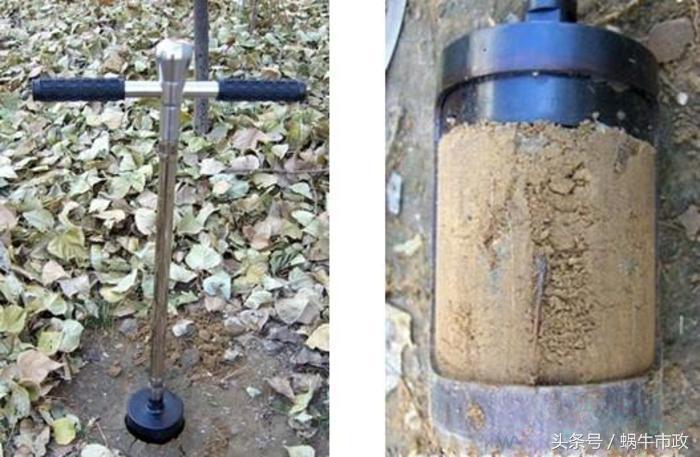

7、环刀法确定路基压实度(细粒土)

城镇道路路基施工工艺流程图,道路路基施工规范

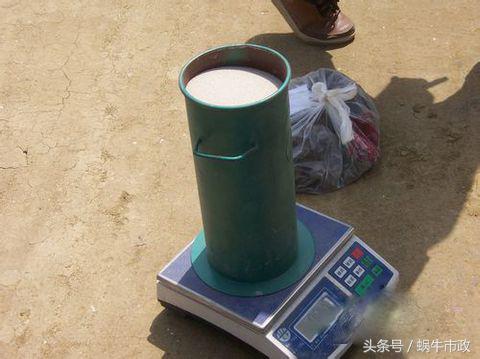

8、灌砂法确定路基压实度(粗粒土)

城镇道路路基施工工艺流程图,道路路基施工规范

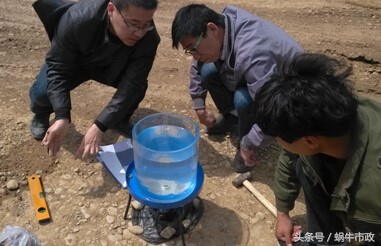

9、灌水法确定路基压实度(粗粒土)
