角度规的使用和读数
jiaoduguideshiyonghedushu
01 角度规的使用方法
1.测量时应先校准零位，万能角度尺的零位，是当角尺与直尺均装上，而角尺的底边及基尺与直尺无间隙接触，此时主尺与游标的“0”线对准。调整好零位后，通过改变基尺、角尺、直尺的相互位置可测试0－320°范围内的任意角。

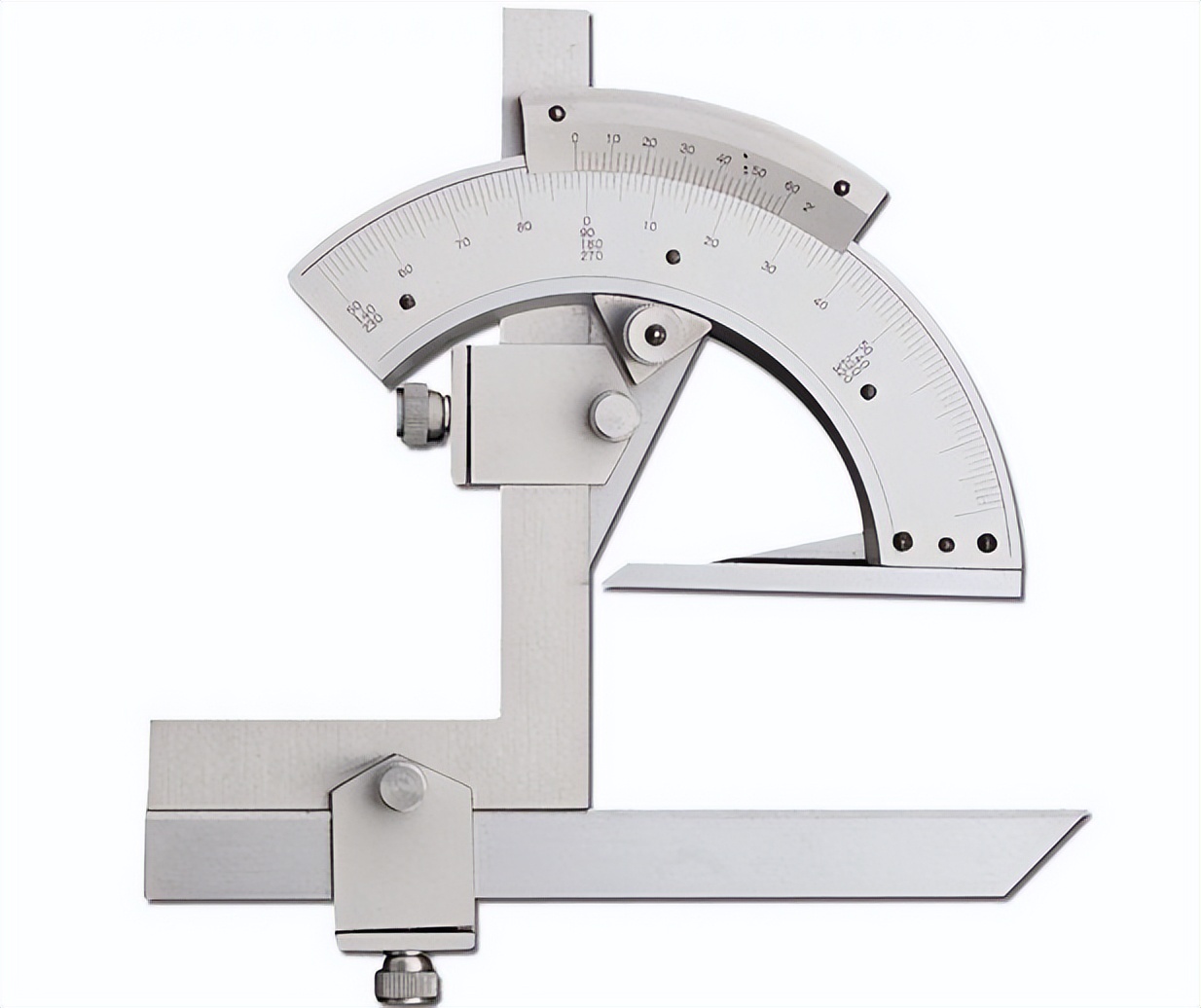

2.角度规又被称为万能角度尺、游标角度尺和万能量角器，是利用游标读数原理来直接测量工件角或进行划线的一种角度量具。万能角度尺适用于机械加工中的内、外角度测量，可测 0°-320° 外角及 40°-130° 内角。

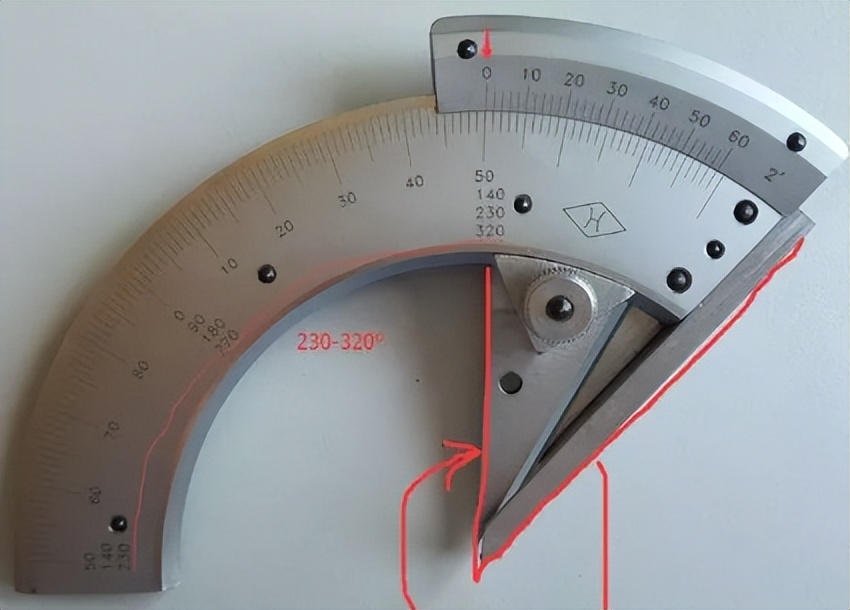

02 角度规的读数方法
1.测量被测工件内角时，应从360°减去万能角度尺上的读数值。
2.例如在万能角度尺上的读数为306°24′，则内角的测量值就是360°－306°24′=53°36′。
03 角度规的注意事项
1.使用前,并用干净纱布擦干，再检查各部件的相互作用是否移动平稳可靠、止动后的读数是否不动,然后对“0”位。
2.测量时,放松制动器上的螺帽，移动主尺坐作粗调整，再转动游标背后的手把作精细调整，直到使万能角度尺的两测量面与被测工件的工作面密切接触为止。然后拧紧制动器上的螺帽加以固定，即可进行读数。
3.测量完毕后,用干净纱布仔细擦干，涂上防锈油。
