开始对音响很感兴趣,年初taobao买了一对sony的组合音响的音箱(双4寸中低音+1寸高音),一个sony组合音响的低音炮(6.5寸),没有功放,就买了个山寨的乐派2.1小功放,听起来有点闷,但是也一直对付着.一直想做个功放,但是没想好做什么样的,有两个想法:1,做个2.1的功放,配这两个箱子和低音炮.2,做个5.1的功放,配6个sony的小全频和低音炮,组成家庭影院,剩下的两个箱子继续用乐派对付着.
随着7月份买了一套西班牙的山寨5.1,DIY的思路明朗了,做个2.1的功放既可.经过漫长的基础知识以及材料的准备,终于花了3个晚上做出了我的第一个功放,的半成品.本人对焊接很是头疼,所以尽量减少焊接,多数地方都是线拧上就完事,可能对音质有点点影响,但是对我不高的要求来说最后的结果可以接受
牛的处理:

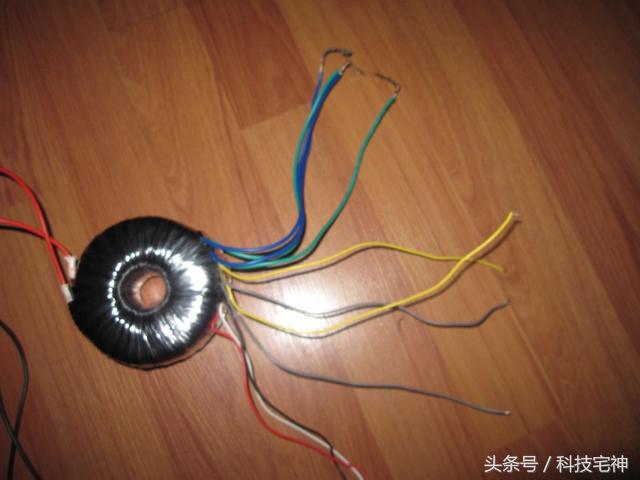

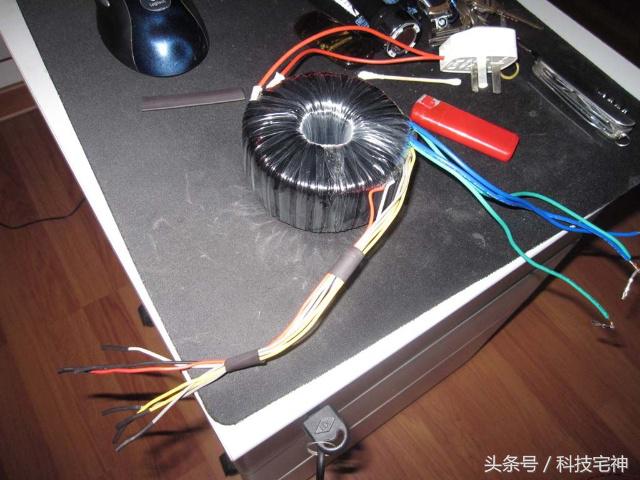

原来的样子,乱七八糟.

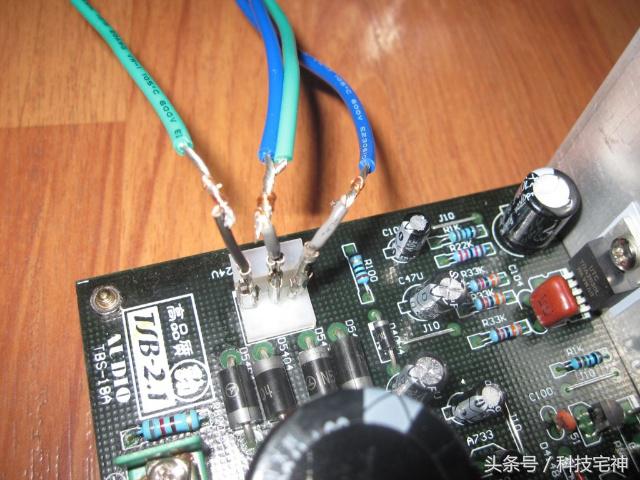

接板子的双24V没有用焊接,用的是电脑D形接头里头的金属接头,插进去正好

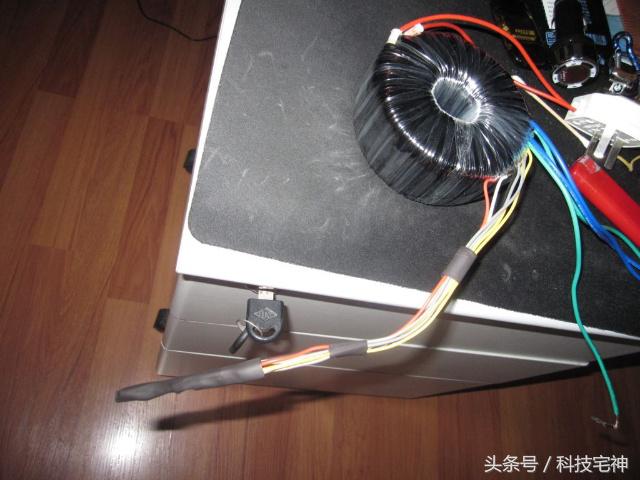

没用的接线用热缩管处理

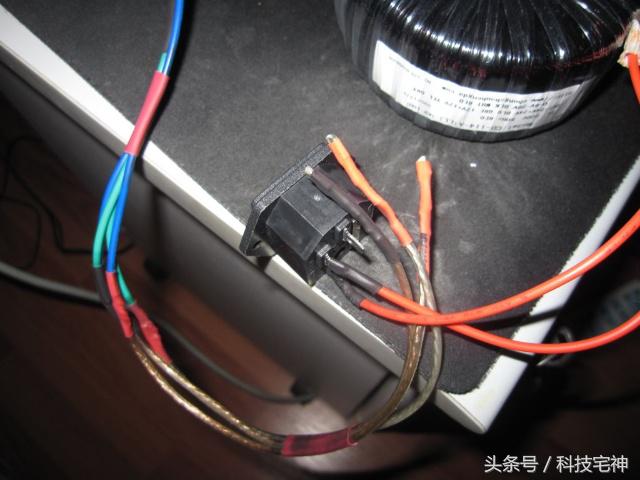

双24V和电源座的处理,热缩管用了不少,都是用打火机烧的.但是这里电源座接错了,没留开关的位置,拆了又重新接的

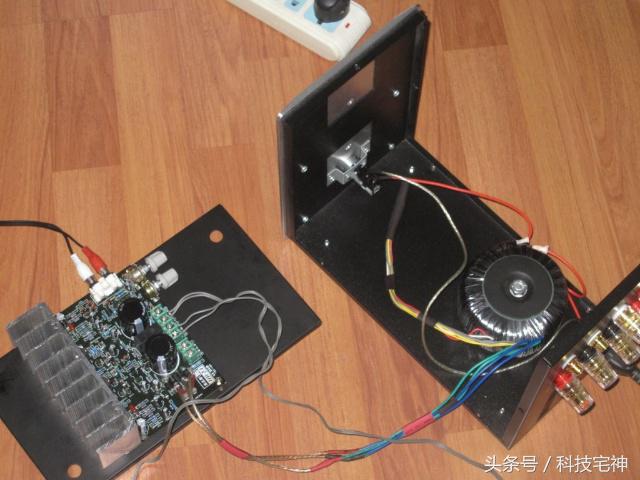

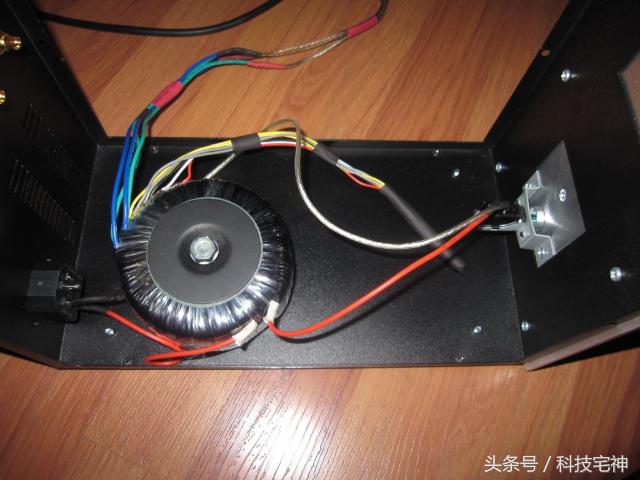

牛装在机箱里的样子
测试

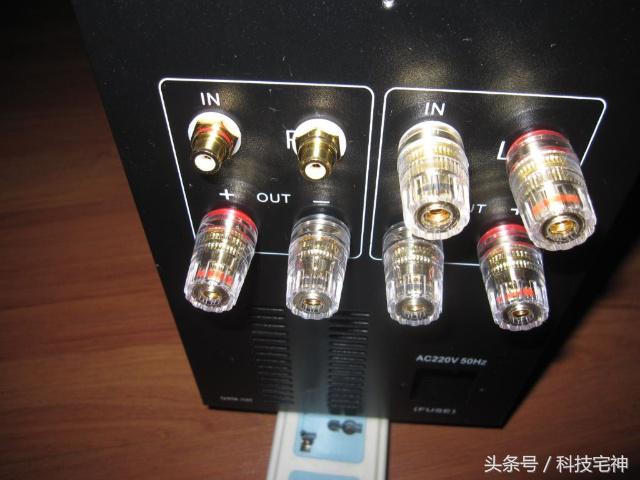

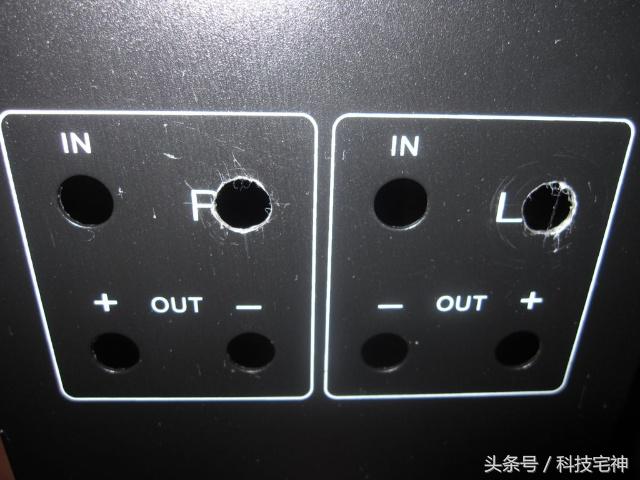

机箱的处理,原来是为了2.0设计的,需要多钻两个孔给低音炮的接线柱用.拿到钢板处帮我钻了两个孔,没用夹具,钻的孔不够好,又用从小夜夜老头处借的应该是电磨修理了一下
把板子上原有的RCA座焊下来,费了劲了

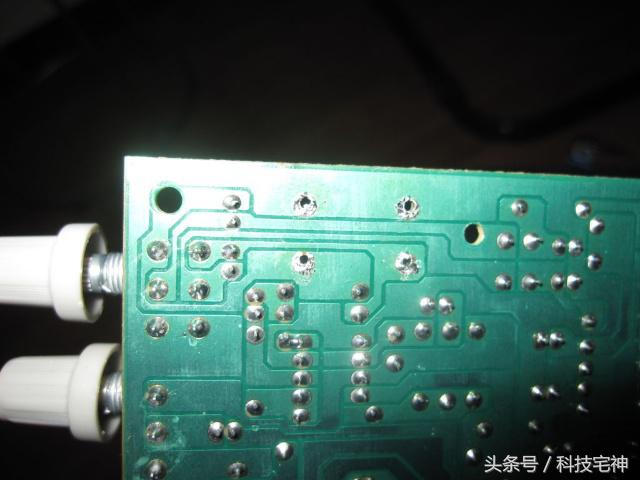

RCA座的遗迹

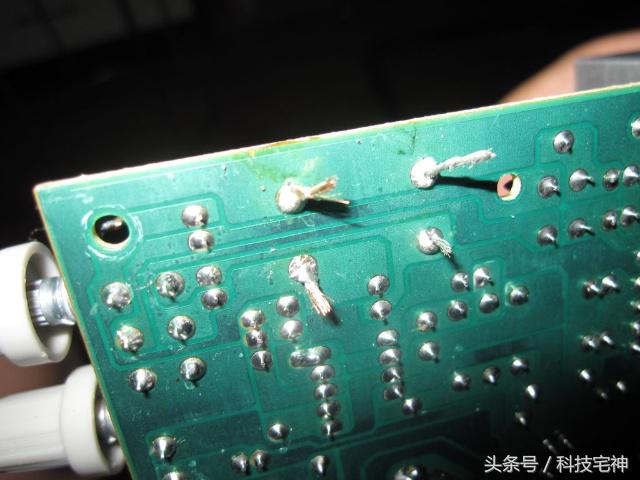

焊上两根线,这焊接,无敌了...

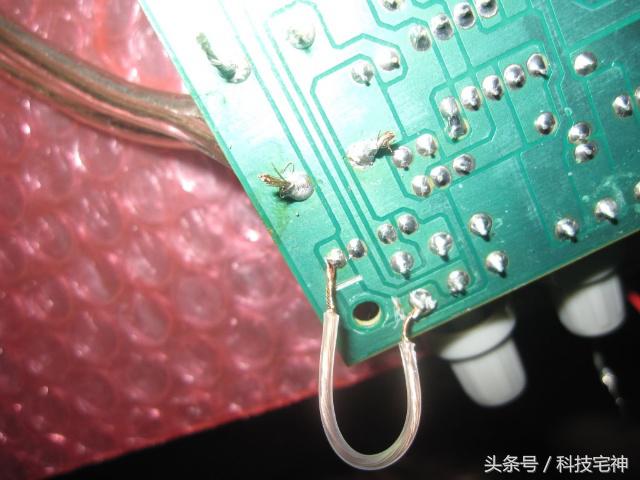

烧友们提出上图左上角的位置短路了,特别做了个飞线

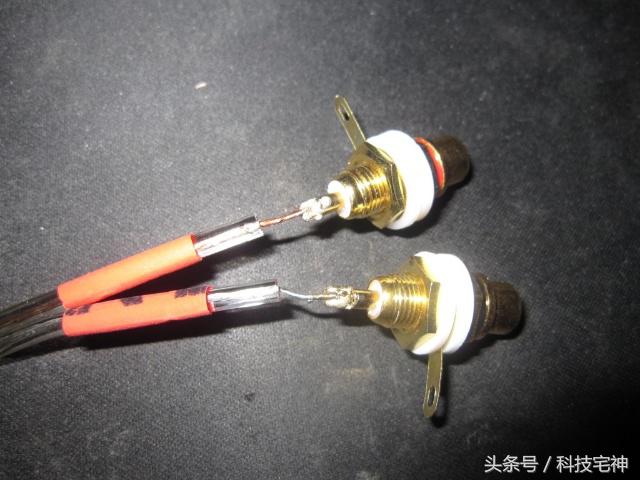

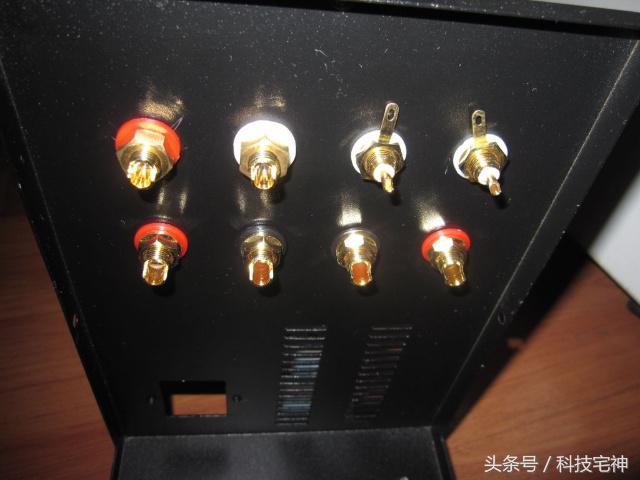

RCA座连线,焊接的

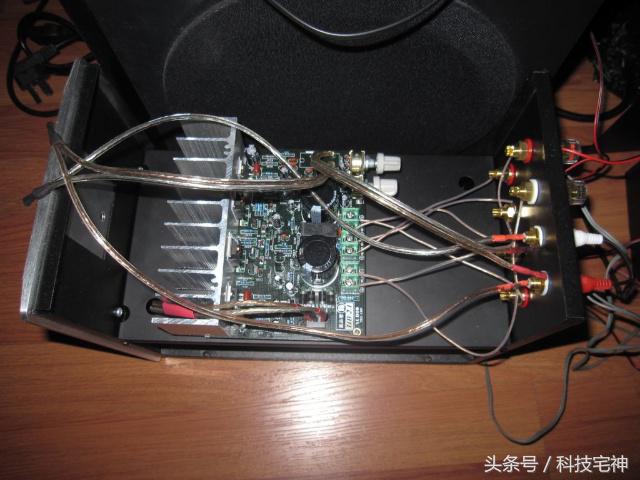

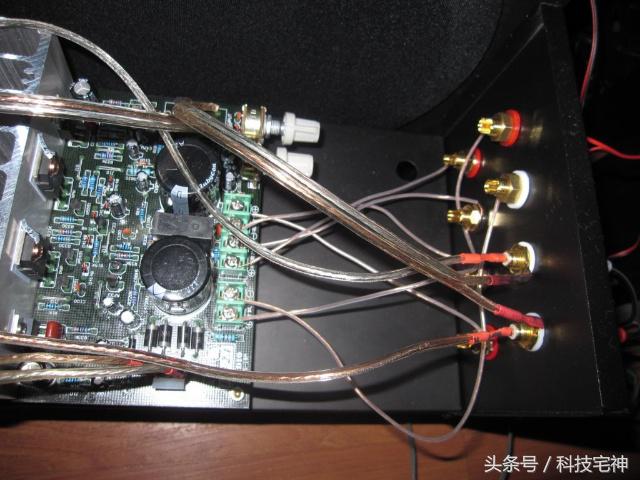

总装:

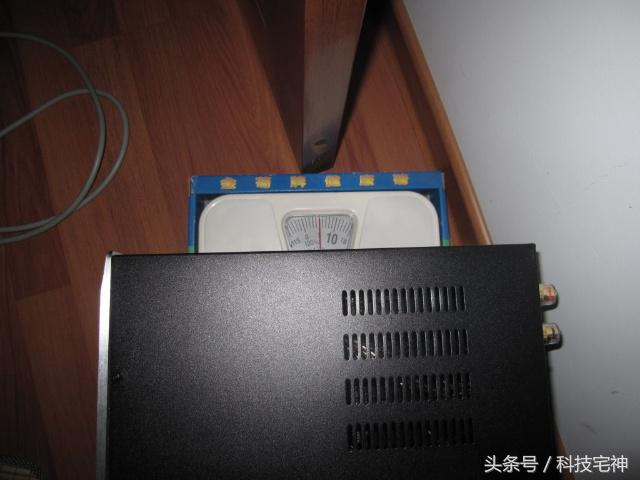

挺重的,5kg

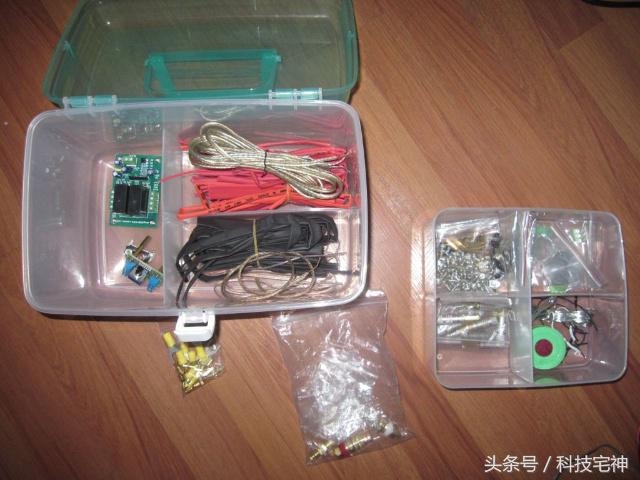

剩下的零件
之所以是半成品,因为还没加控制总音量的电位器和提示状态的LED灯,本地居然连电位器都没的卖,郁闷.
放在电脑旁听歌,小音量下也有清晰的低音,中高音也不错,对于我来说,可以烧一阵子了
