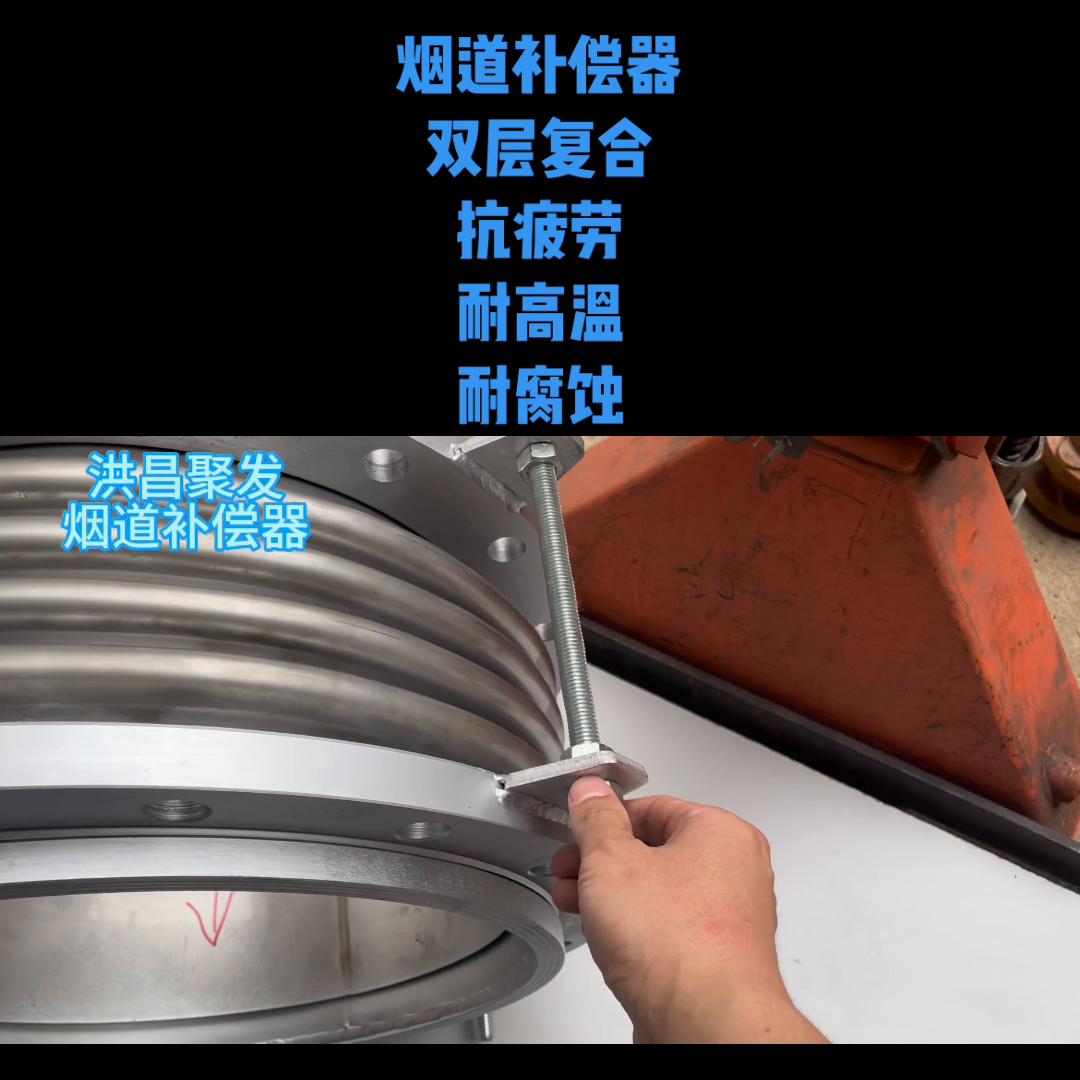

烟道补偿器，双层复合抗疲劳、耐高。
洪昌聚发。这是给客户定制的一个烟道补偿器，DN400的法兰内径是425mm，可以看到这个是装了导流筒的，所谓导流筒就是里面这层卷圆的管。它起到什么作用呢？烟气从这个方向走过来，它起到导流的作用。烟气在里面是这样子一个行走方向，烟尘比较容易存。在于波纹管的阴波里面，有了导流筒它就可以不会存在那个阴波上面，它只会附着在圆管上。这烟灰烟尘它是具有一定腐蚀性的，它里面含有二氧化硫，时间久了它会把波纹管内径给锈蚀穿。有了这一层，它只会把锈穿大大延长了补偿期的使用寿命。
这位客户要求的补偿器，这法兰一端是活动的，可以看到它是有一个平悍环的。我们帮客户设计了4个波，法兰当时客户拆不下来，我们根据客户提供的一些参数推断，他应该是到时候安装之后这里是要拆掉的，因为这个丝杆的存在就没有意义了，他就没办法调整眼距了。这个只是用于在运输的过程当中防止整个补偿器被压坏的。
这个补偿器最特别的一个点是我们帮客户做了一个双层复合的结构，可以看到这里为什么这样设计客户的补偿器，它其实它的使用的压力并不是很高，从它的法兰6公斤就可以看出来，但是它是接在柴油发电机船上，发动机的排烟管道上用的，震动的频率是非常的频繁，我们就考虑到他的震动的疲劳寿命。这里面这个波，我们是用了两层1.0的板复合在一起，因为现在焊起来了看不到，所以说我们就以这个作为示例，既起到了承压的作用又起到了柔软的作用，大大延长了这整个补偿器的疲劳寿命。在发动机运行的时候，可以有效的吸收这个机器震动，产生的震动应力。如果有回类需求的客户，DN400打包出货。
