断口：试样或构件在试验或使用过程中断裂后形成的相匹配的分离表面。（断口是断裂失效中，两断裂分离面的简称）
断口学：研究断口的形貌特征及其性质特征，并以此分析断裂起源、断裂原因和断裂机理的科学。
按断口表面宏观变形分类：
韧性断口、脆性断口、韧-脆混合断口。
下图颈缩明显，剪切唇比较宽，是典型的 韧性断口 ，断裂起源于中心部位。

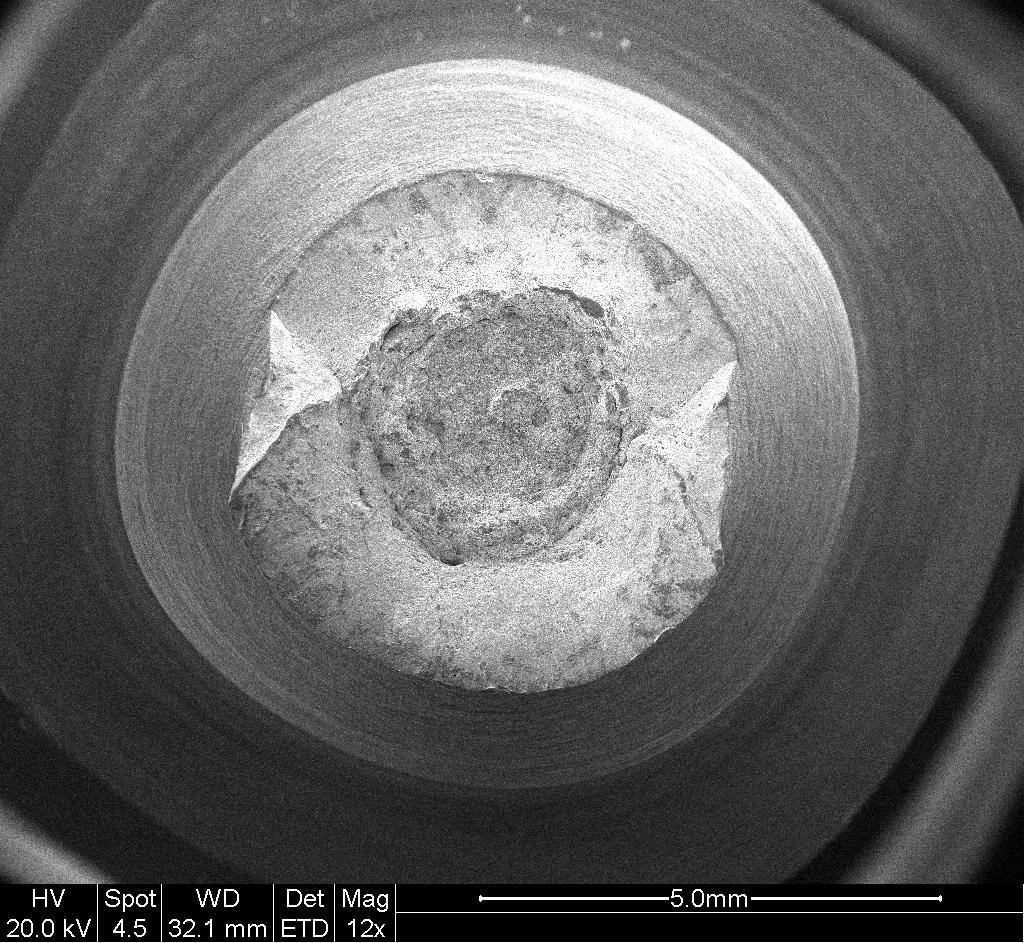

韧性断口
韧性断口高倍放大，微观形貌一般为韧窝特征，如下图所示：

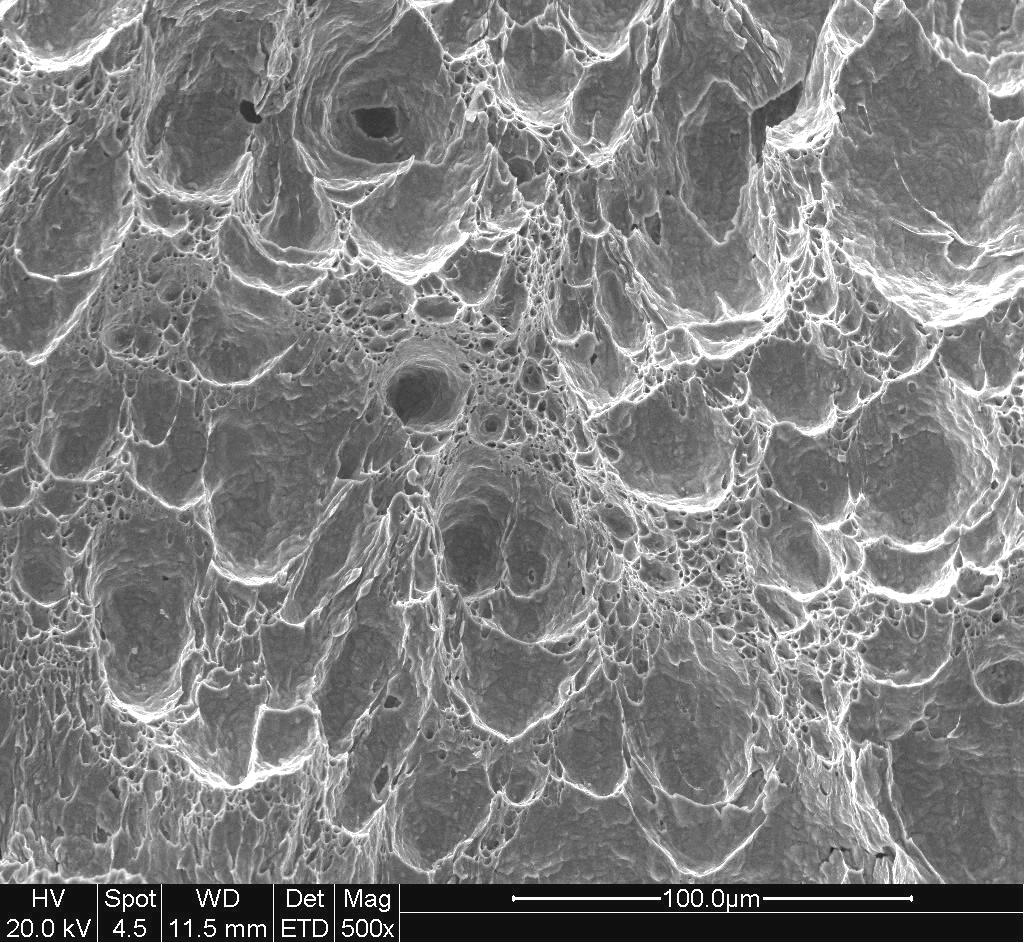

韧窝特征
下图是脆性断口：
断面平齐，没有明显颈缩及变形，剪切唇极薄，是典型的脆断断口。断裂起源于表面。
脆性断口
脆性断口高倍放大，微观形貌一般为韧窝特征，或者沿晶特征，如下图所示：

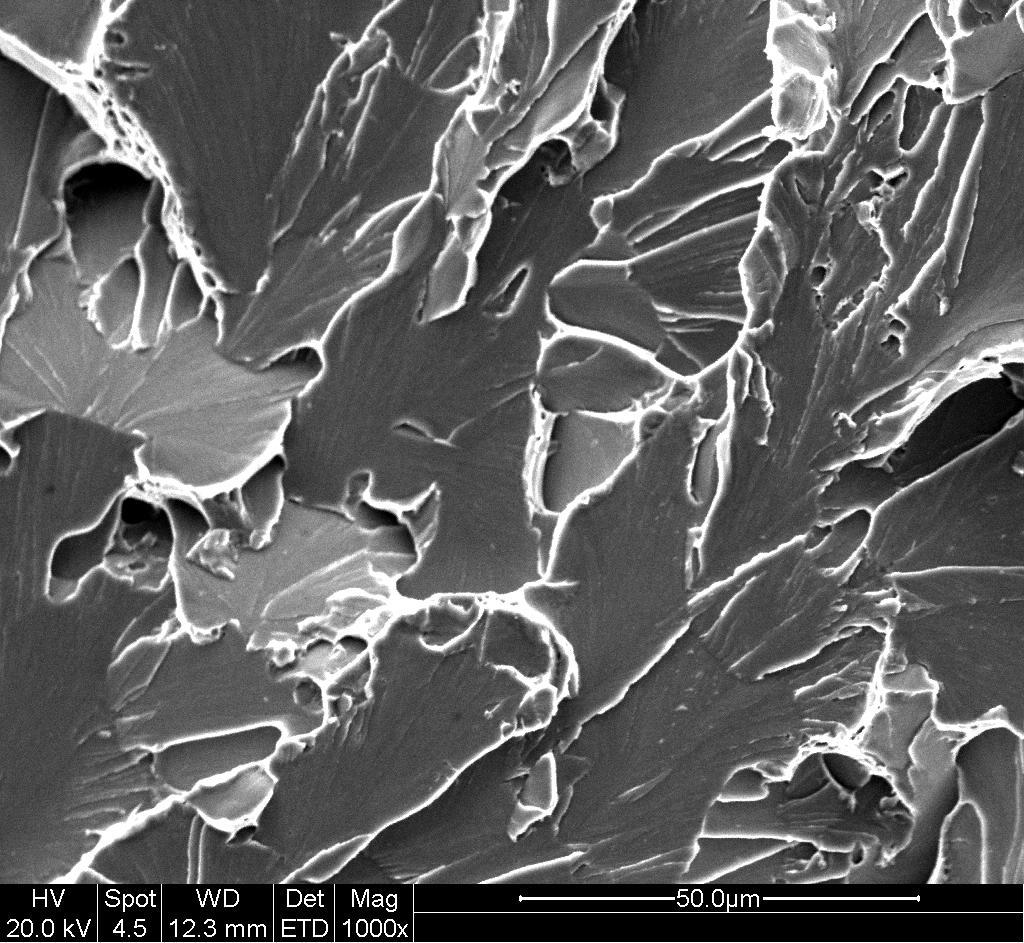

解理特征

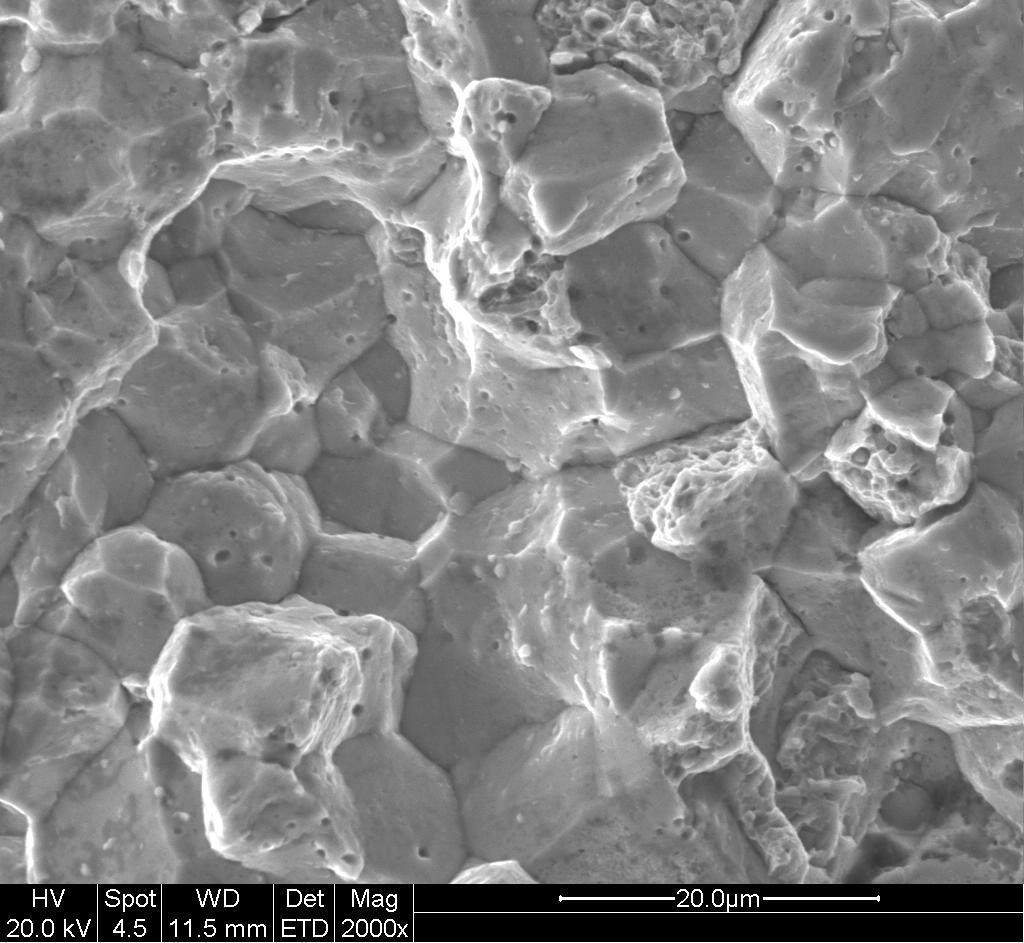

沿晶特征
另外，还有一类是 疲劳断口 。此类断口一般是低应力脆断，在工业上危害极大。疲劳断口一般变形也比较小，高倍放大可见疲劳辉纹。如下图：
疲劳断口

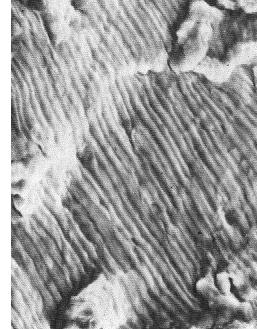

疲劳断口高倍放大疲劳辉纹
