1、此规范适用于非抗震设计和抗震设防烈度为6、7、8度的民用建筑玻璃幕墙。
2、与水平面夹角大于75度且小于90度的玻璃幕墙称为斜玻璃幕墙。
3、隐框和半隐框玻璃幕墙面板与铝材粘接必须采用中性结构胶，全玻和点式幕墙玻璃为镀膜玻璃时，不得采用酸性结构胶。
4、铝型材的表面处理方式要符合下表要求：

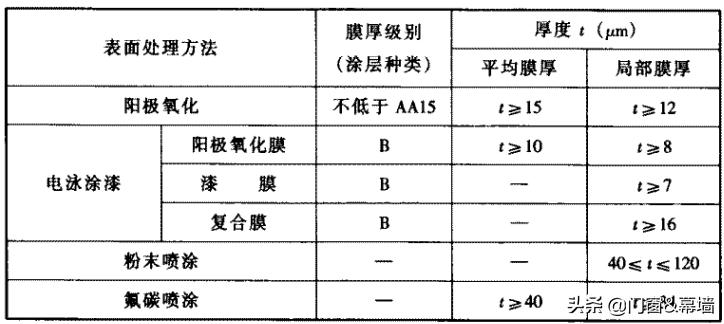

铝材表面处理要求
5、支撑结构用的碳素钢和低合金高强度结构钢采用氟碳喷涂或聚氨酯喷涂时，涂膜厚度不宜小于35um，在空气污染严重或海滨地区，涂膜厚度不宜小于45um。
6、幕墙玻璃应进行机械磨边处理，砂轮的目数应在180目以上。
7、钢化玻璃宜进行二次热处理。
8、夹层玻璃应采用干法加工合成。
9、玻璃幕墙采用单片低辐射镀膜玻璃时，应使用在线热喷涂低辐射镀膜玻璃；离线镀膜的低辐射镀膜玻璃宜加工成中空玻璃使用，且镀膜面应朝向中空层。
10、点式和全玻幕墙采用非镀膜玻璃时，其密封可采用酸性硅酮密封胶，夹层玻璃板缝间的密封宜采用中性硅酮密封胶。
11幕墙采用的聚乙烯泡沫棒，其密度不应大于37KG/m3。
12、幕墙开启扇的开启角度不宜大于30度，开启距离不宜大于300mm。
13、有采暖、通风、空气调节要求时，玻璃幕墙的气密性能不应小于3级。
14、玻璃幕墙应采用反射比不大于0.3的幕墙玻璃，对有采光功能要求的玻璃幕墙，其采光折减系数不宜低于0.20。
15、构件式幕墙立柱与横梁连接处应避免刚性连接，可设置柔性垫片或预留1~2mm的间隙，间隙内填胶。隐框幕墙采用挂钩式连接固定玻璃组件时，挂钩接触面宜设置柔性垫片。
16、幕墙玻璃之间的拼接胶缝宽度应满足玻璃和胶的变形要求，并不宜小于10mm。
17、明框幕墙玻璃下边缘与下边框槽底之间应采用硬质橡胶垫块，垫块数量应为2个，垫块厚度应不小于5mm，垫块长度应不小于100mm。
18、玻璃幕墙的单元板块不应跨越建筑结构的变形缝，不宜跨越两个防火分区。
19、无窗槛墙的玻璃幕墙，应在每层楼板外沿设置耐火极限不低于1.0小时、高度不低于0.8米的不燃烧实体裙墙或防火玻璃裙墙。
20、玻璃幕墙与各层楼板、隔墙外沿间的缝隙，当采用岩棉或矿棉封堵时，其厚度不应小于100mm，并应填充密实。楼层间水平防烟带的岩棉宜采用百度不小于1.5mm镀锌钢板承托。

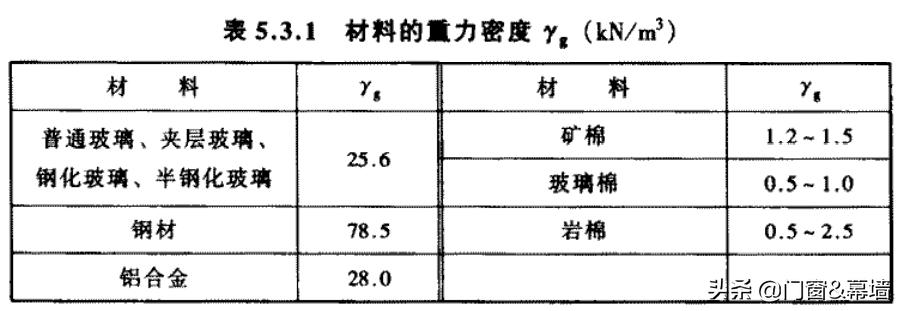

21、玻璃幕墙用材料重力密度为：
22、结构胶的粘接宽度不应小于7mm，粘接厚度不应小于6mm，粘接宽度宜大于厚度，但不宜大于厚度的2倍；隐框玻璃幕墙采用结构胶，其粘接厚度不应大于12mm。
23、隐框或半隐框玻璃幕墙，每块玻璃的下端宜设置2个铝合金或不锈钢托条，托条应能够承受该玻璃的重力荷载。且其长度不应小于100mm，百度不应小于2mm，高度不应超出玻璃外表面，托条顶上应设置衬垫。
24、框支承玻璃幕墙单片玻璃的厚度不应小于6mm，夹层玻璃的单片厚度不宜小于5mm，夹层或中空玻璃的单片玻璃厚度差不宜大于3mm。
25、横梁跨度小于1.2米时，型材断面主要受力部位的厚度不应小于2.0mm；横梁跨度大于1.2米时，型材断面主要受力部位的厚度不应小于2.5mm。当采用螺钉受力时，与螺钉接触的局部断面厚度不应小于螺钉的公称直径。
26、钢型材做横梁，其截面主要受力部位的厚度不应小于2.5mm。
27、铝立柱主要受力部位：开口截面厚度不应小于3.0mm，闭口部位的厚度不应小于2.5mm。当采用螺钉受力时，与螺钉接触的局部断面厚度不应小于螺钉的公称直径。
28、钢型材做立柱，其截面主要受力部位的厚度不应小于3.0mm。
29、上、下立柱之间应留 有不小于15mm的间隙，闭口型材可采用不小于250mm的芯柱连接。开口型材的上、下立柱之间可采用等强度的型材机械连接。
30、每层设置两个支承点时，上支承点宜采用圆孔，下支承点宜采用长圆孔。
31、连接横梁和立柱 的角码应能承受横梁的剪力，且厚度不应小于3mm。
32、全玻幕墙的周边收口槽壁与玻璃面板或玻璃肋的空隙均不宜小于8mm，吊挂玻璃下端与下槽口之间的距离应满足玻璃变形的要求，玻璃与下槽口之间应采用弹性垫块支撑或填塞，垫块长度不宜小于100mm，厚度不宜小于10mm，槽壁与玻璃间应采用硅酮密封胶。
33、全玻幕墙板面与装修面或结构面之间的空隙不应小于8mm,且采用密封胶密封。
34、全玻幕墙面板玻璃的厚度不宜小于10mm,夹胶玻璃单片厚度不宜小于8mm。
35、全玻幕墙玻璃肋的截面百度不应小于12mm，截面高度不应小于100mm。
36、采用金属件连接的玻璃肋，其金属件的厚度不应小于6mm，连接螺栓宜采用不锈钢螺栓，其直径不应小于8mm。
37、点式幕墙支承孔孔边与板边的距离不宜小于70mm。
38、采用浮头式连接件的玻璃厚度不应小于6mm，采用沉头式连接件的玻璃厚度不应小于8mm。玻璃之间的间隙宽度不应小于10mm。
39、当采用自攻螺钉连接单元组件框时，每处螺钉不应少于3个，螺钉直径不应小于4mm。螺钉孔最小、最大孔径及扭入扭矩应符合下表：
