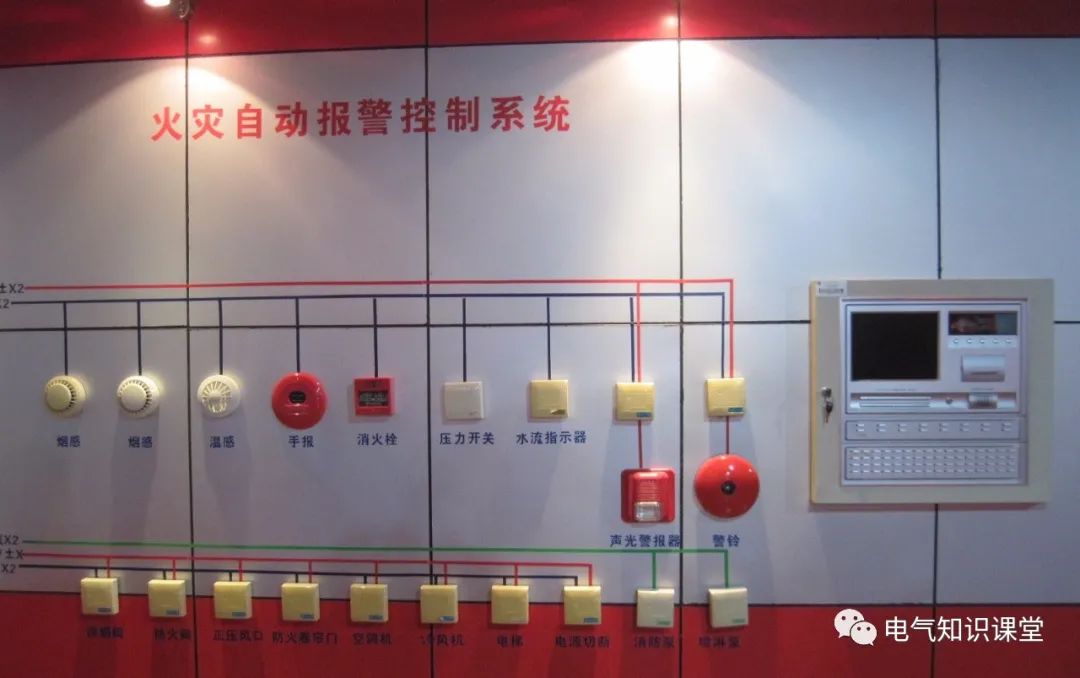

我们生活中的消防报警产品，有很多不同的消防报警产品，有不同的消防作用和意义，消防报警设备也就是火灾自动报警设备，一般的常见的消防报警设备有各种火灾探测器、手动报警按钮、消火栓起泵按钮、警报器、现场执行模块等。这些设备都要连接到消防报警主机来实行集中监视与控制。为了方便大家了解各家产品的接线方法，整下了各个厂家的火灾自动报警产品的设备接线图，供大家学习、交流。

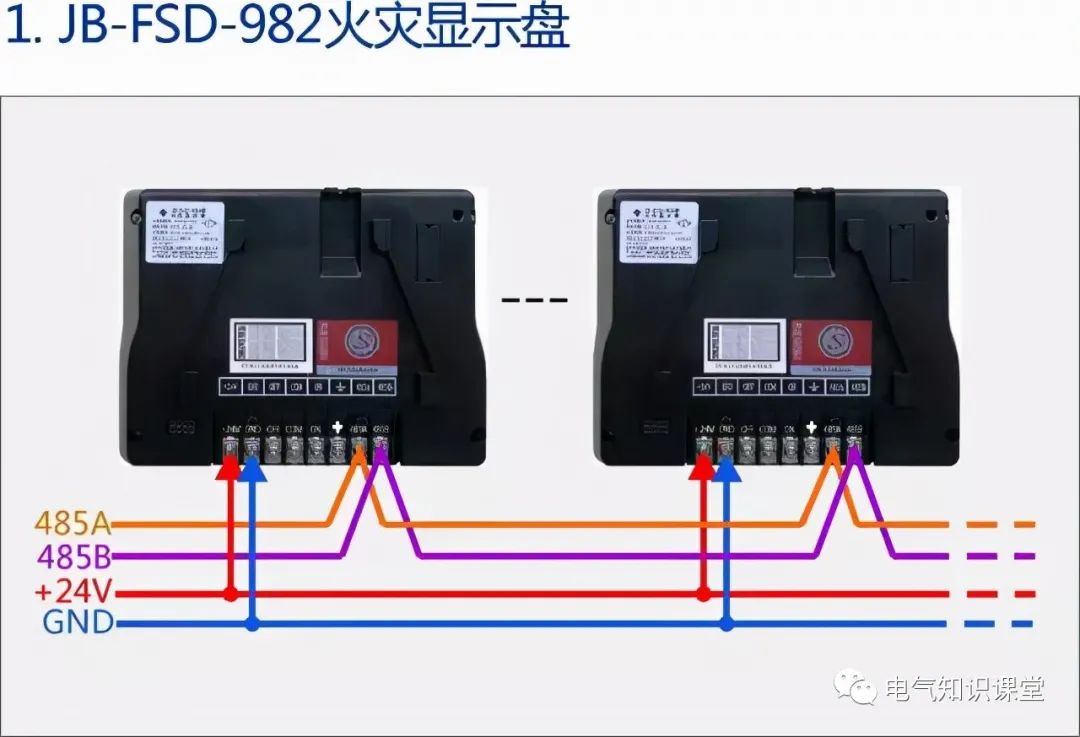

1、 北大青鸟升级设备接线图

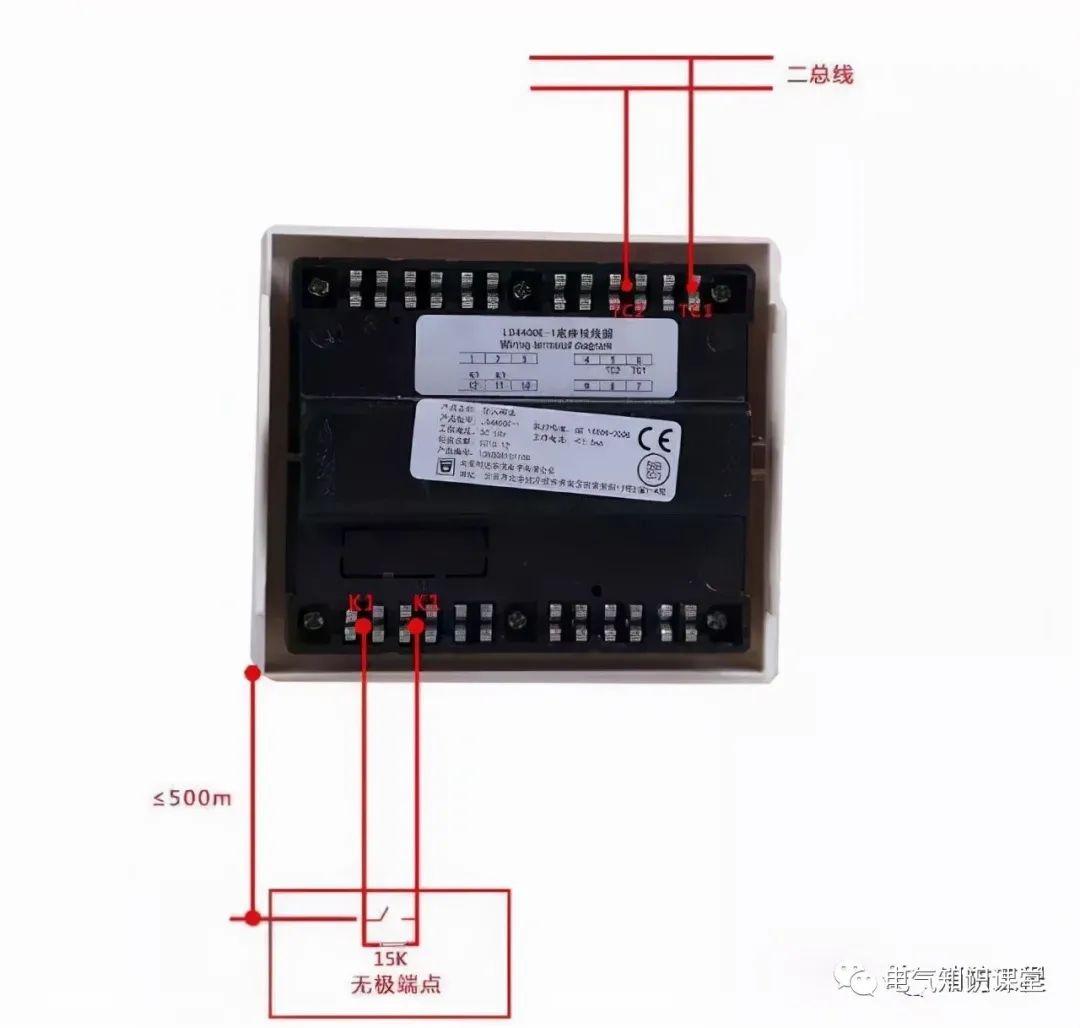

2、利达消防模块接线示意图

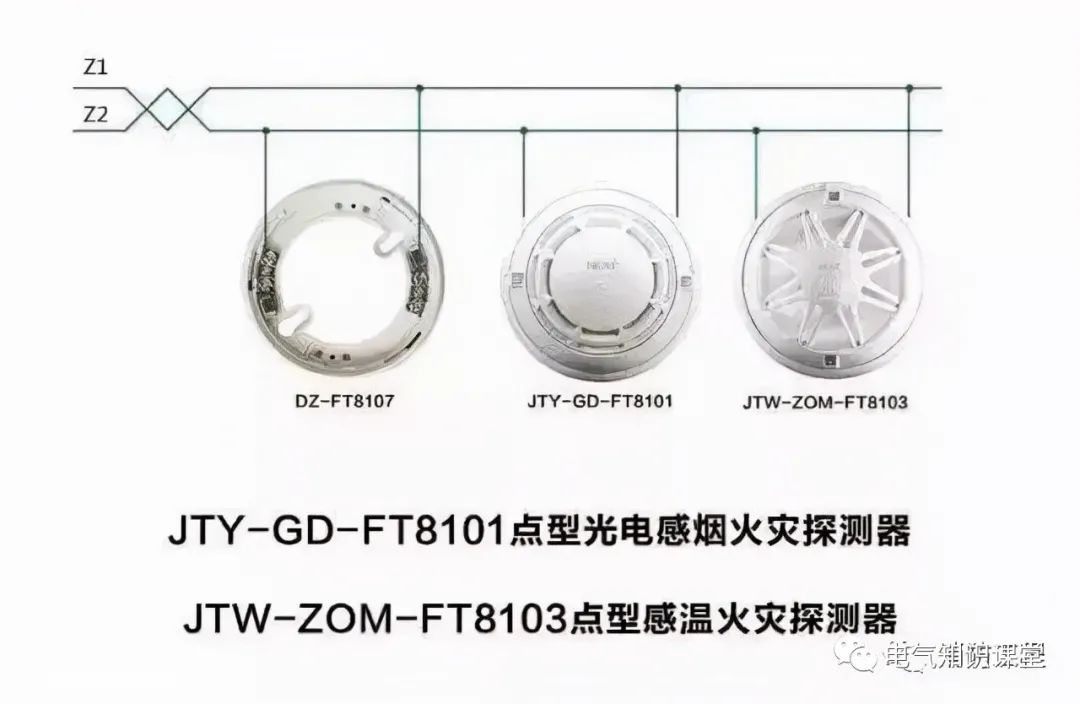

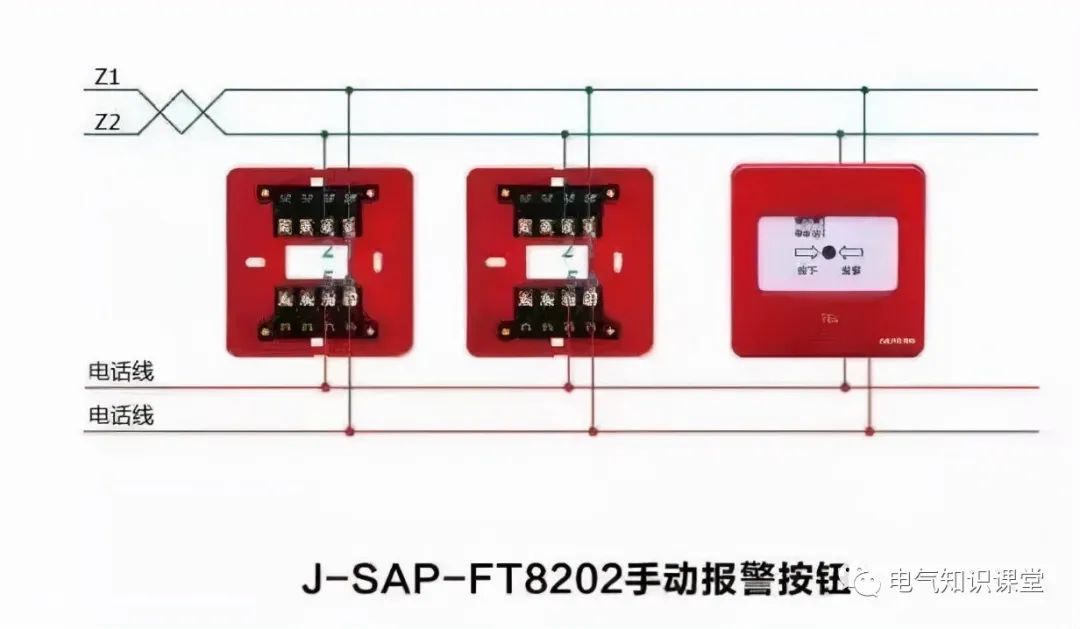

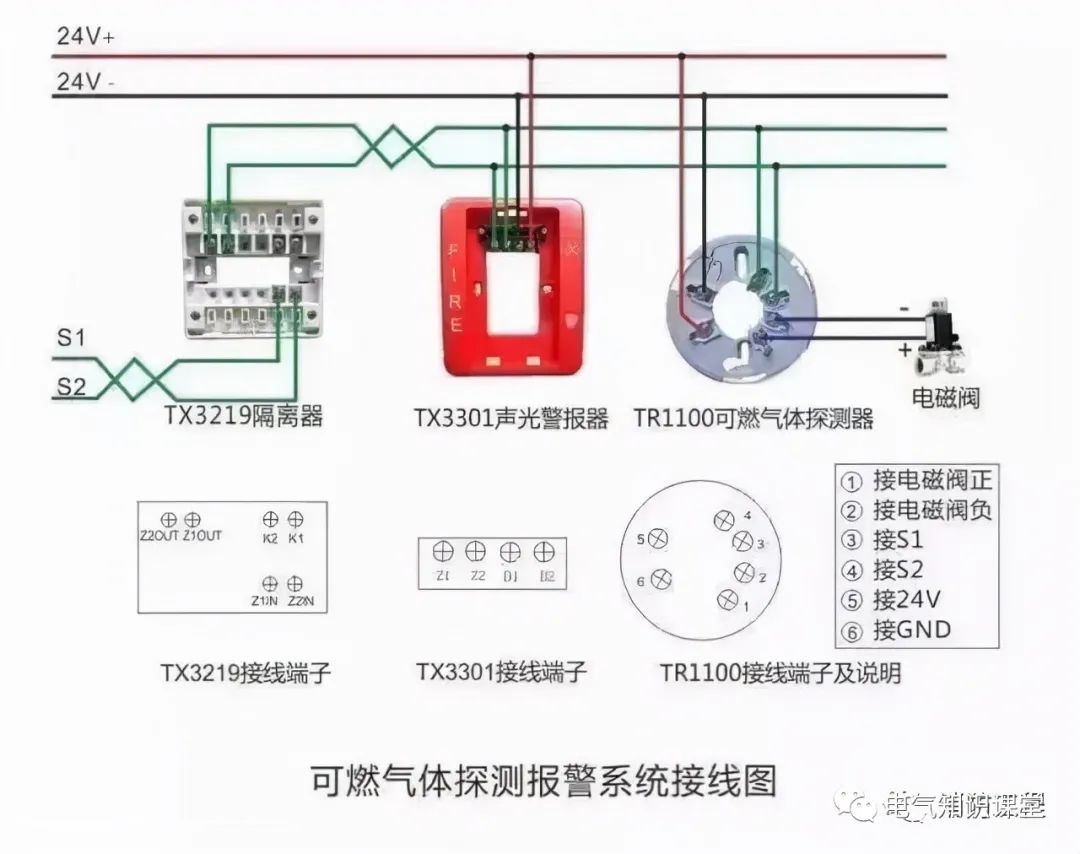

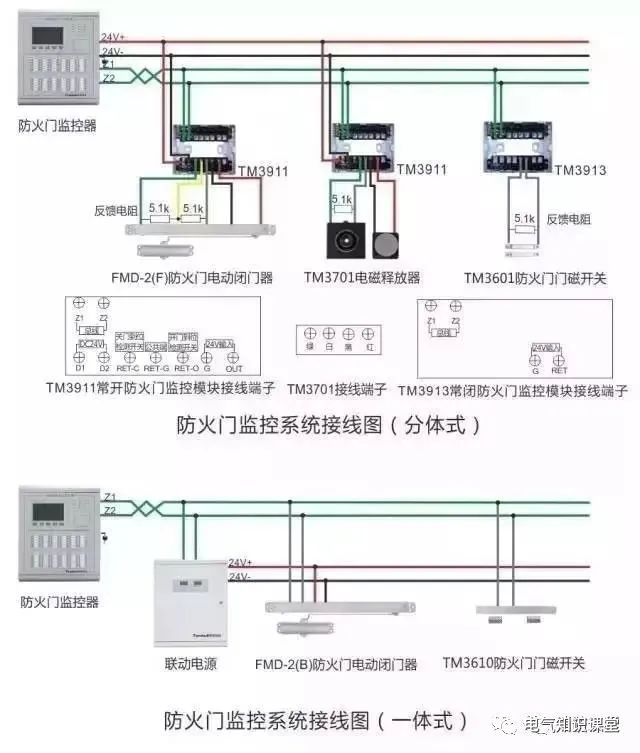

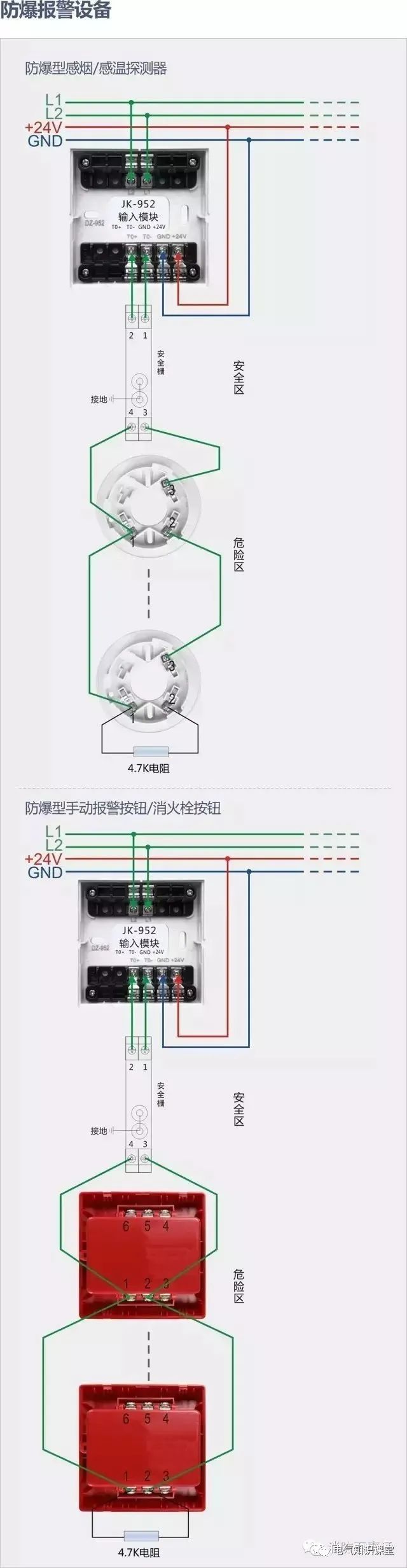

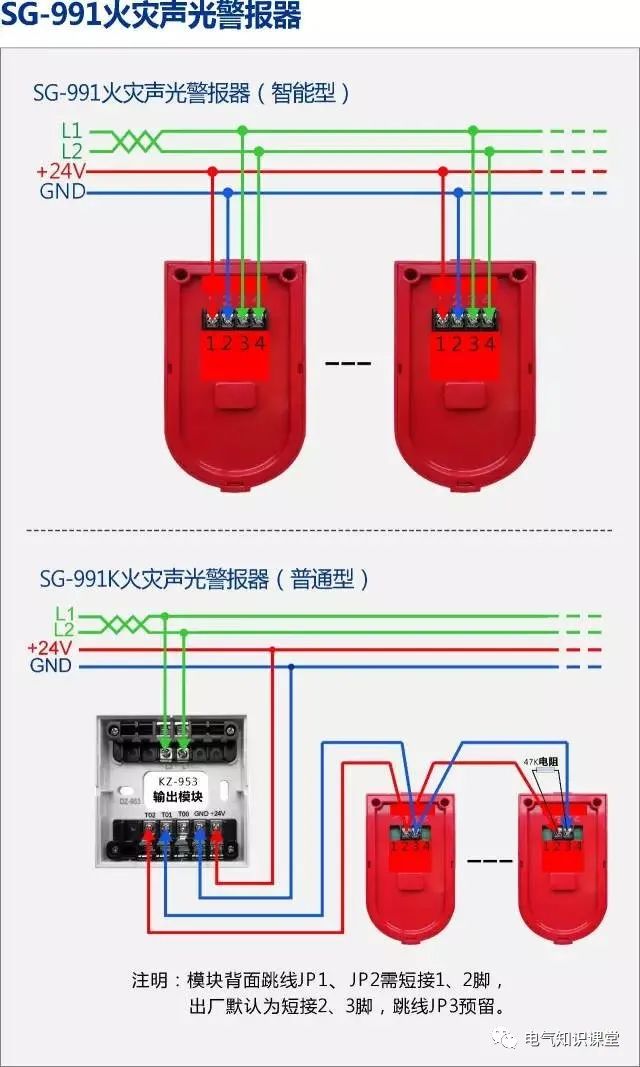

3、泛海三江产品接线示意

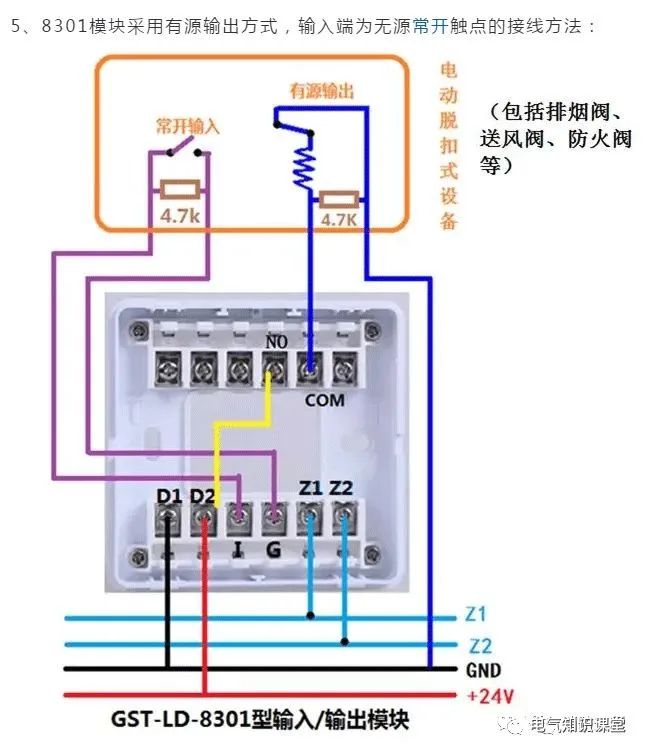

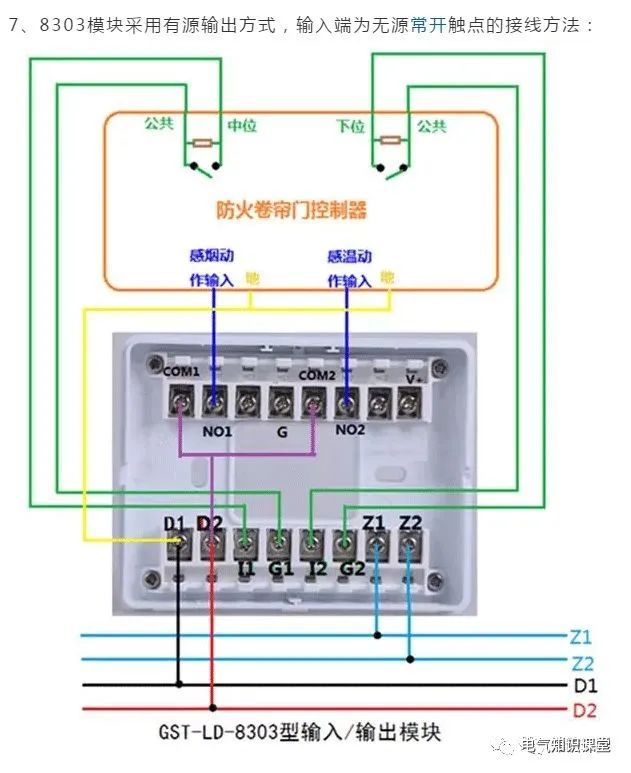

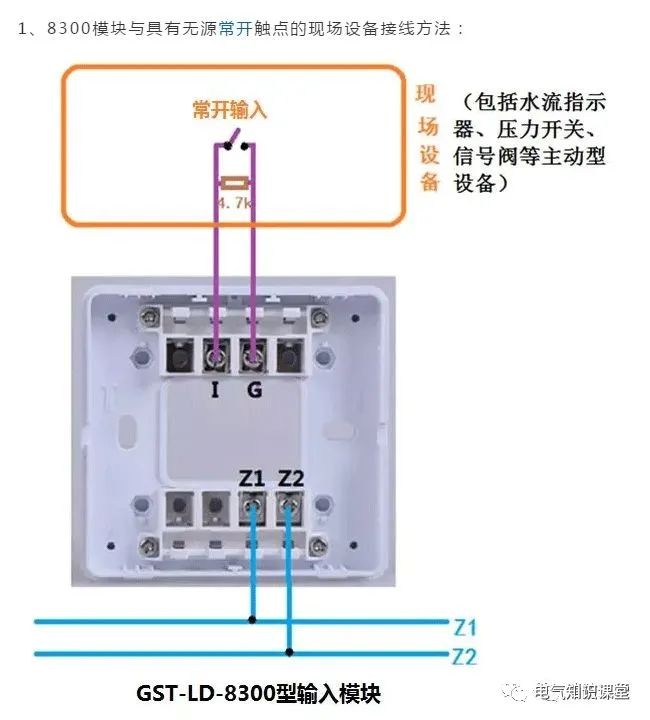

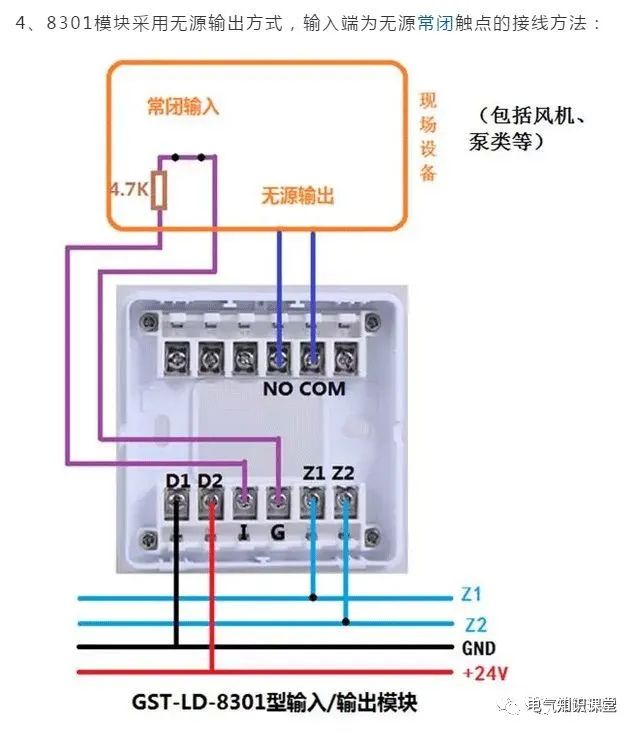

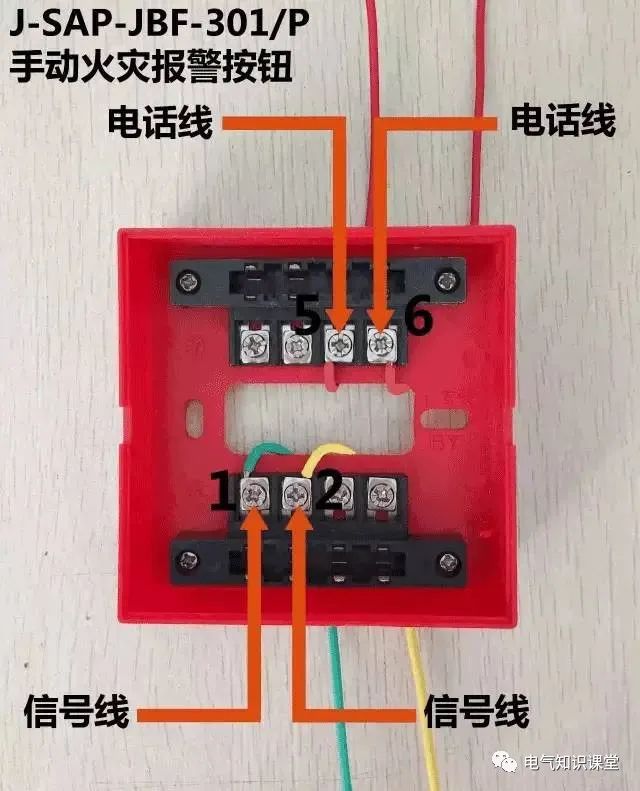

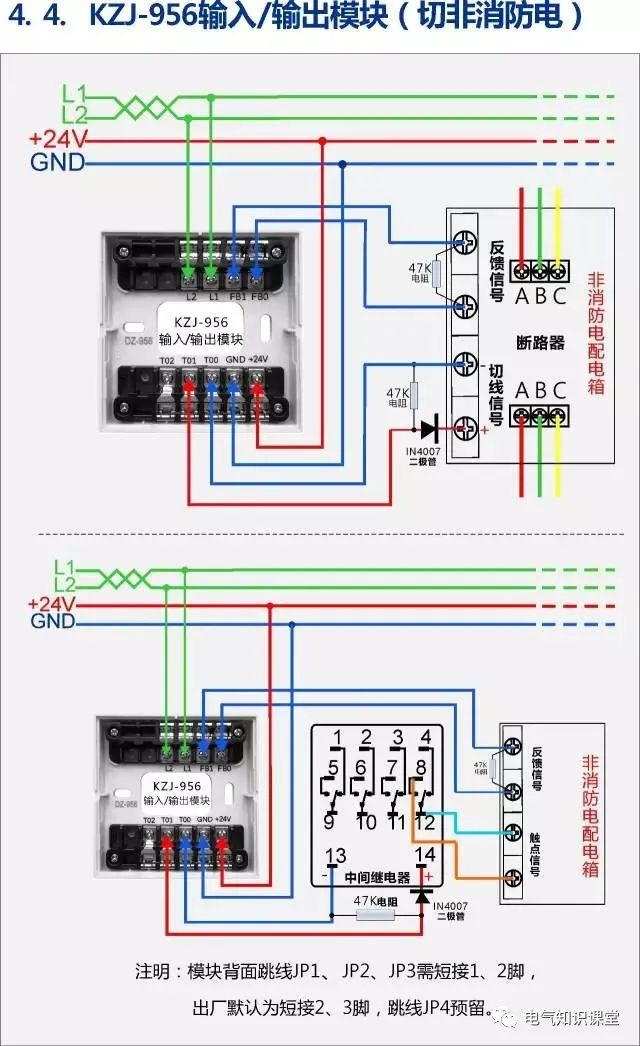

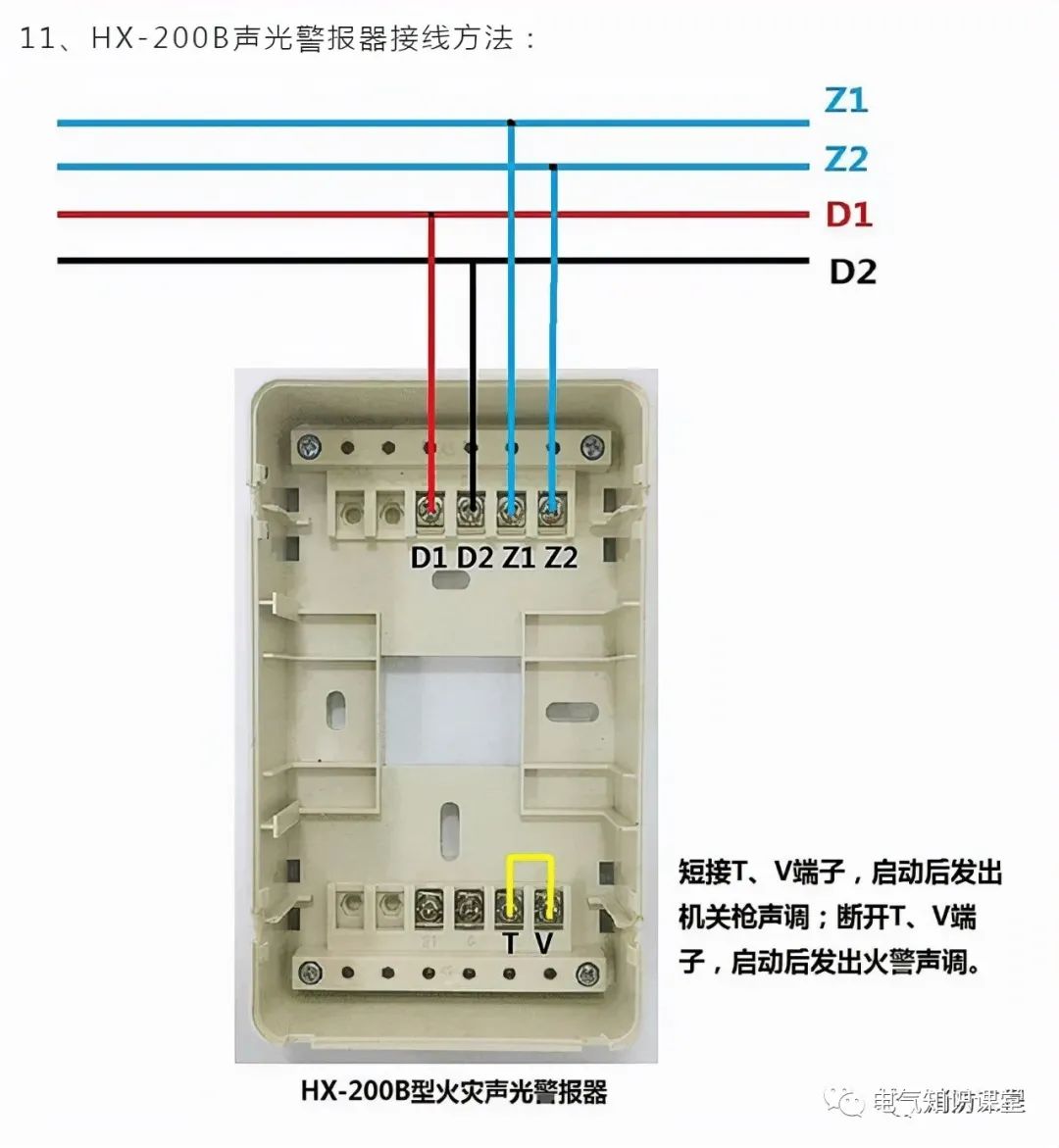

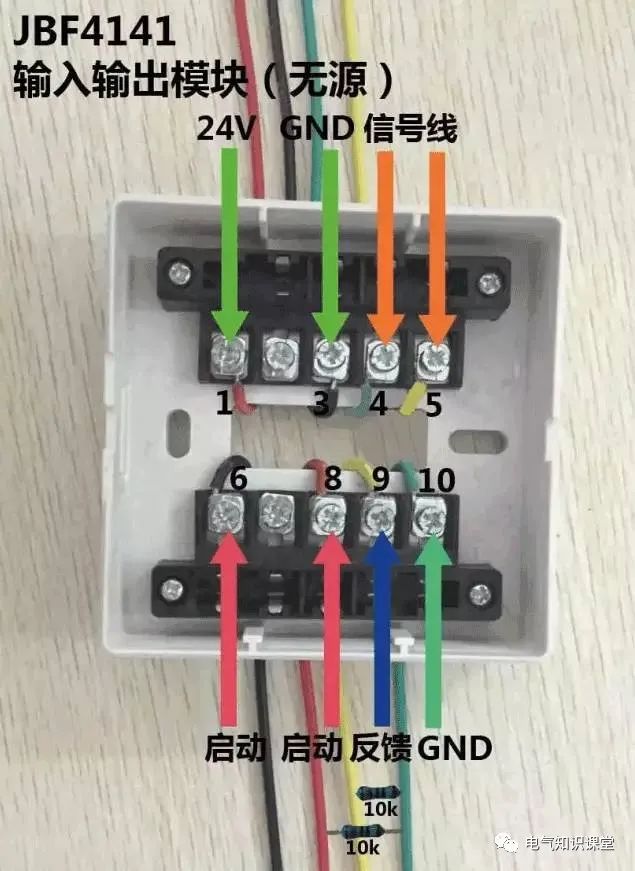

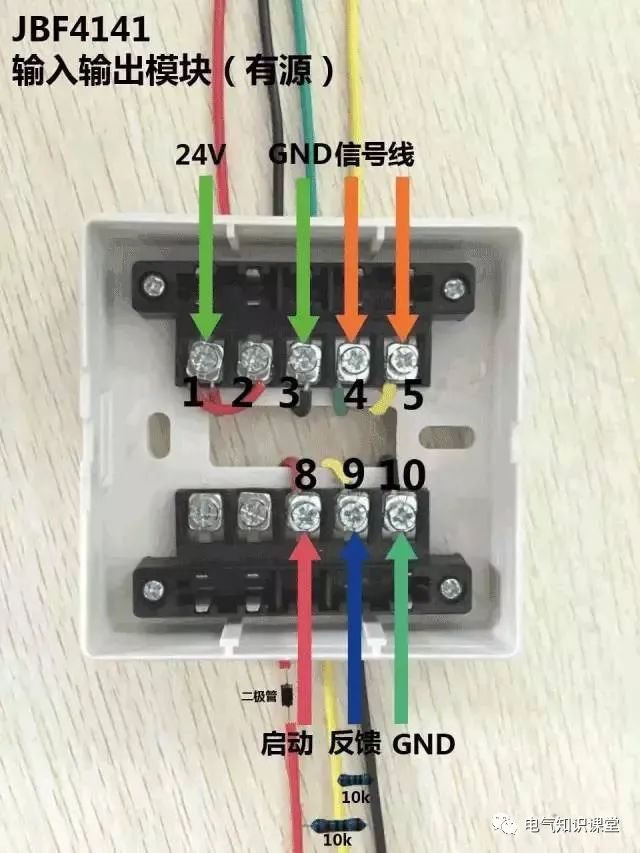

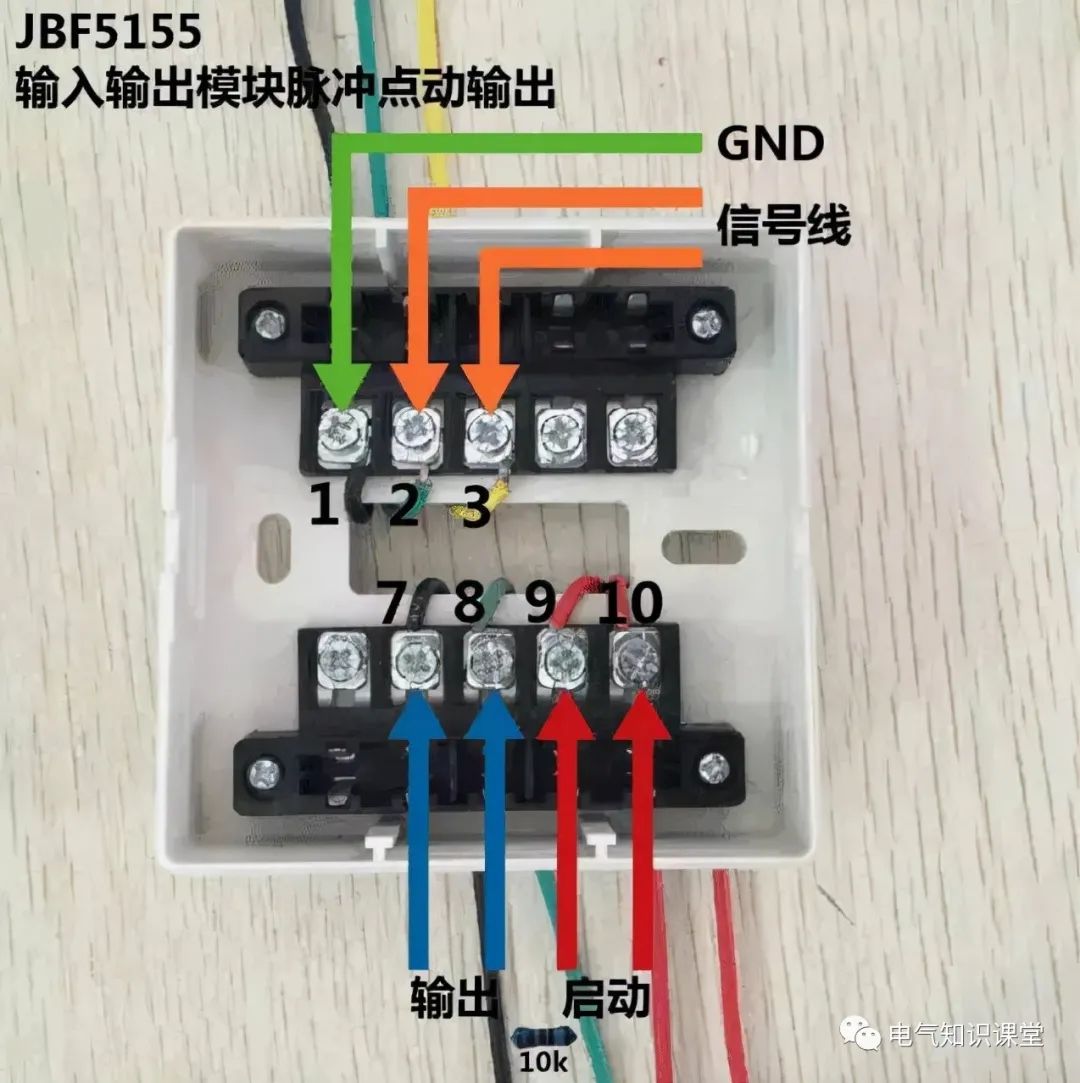

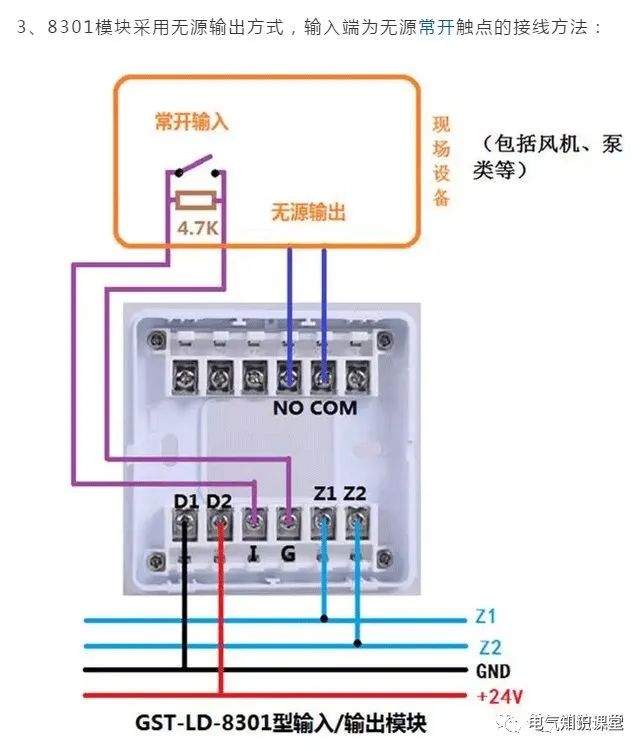

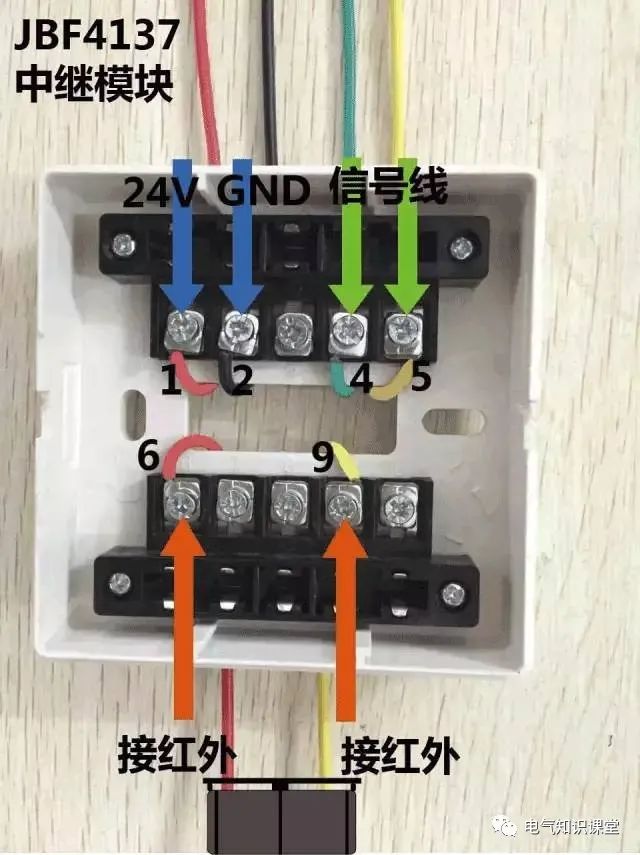

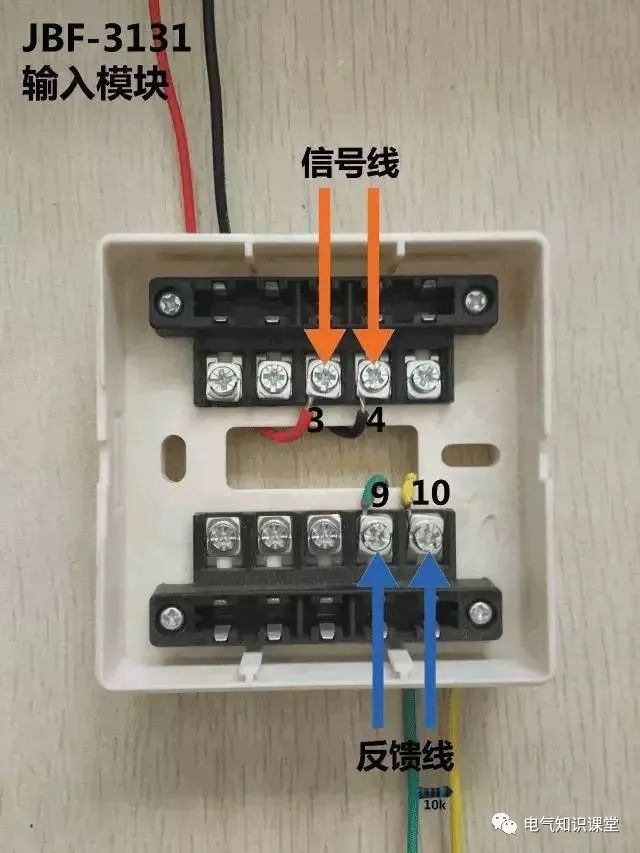

4、 海湾常用模块接线图

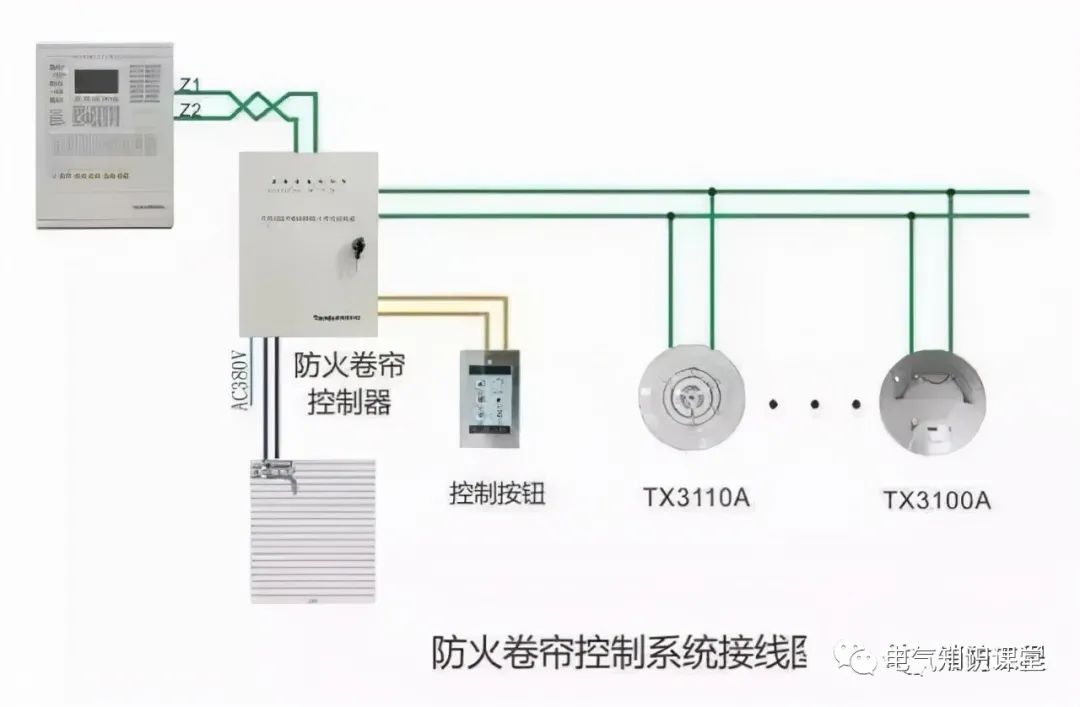

5、泰和安消防一体化各系统接线图
6、泛海三江设备接线图

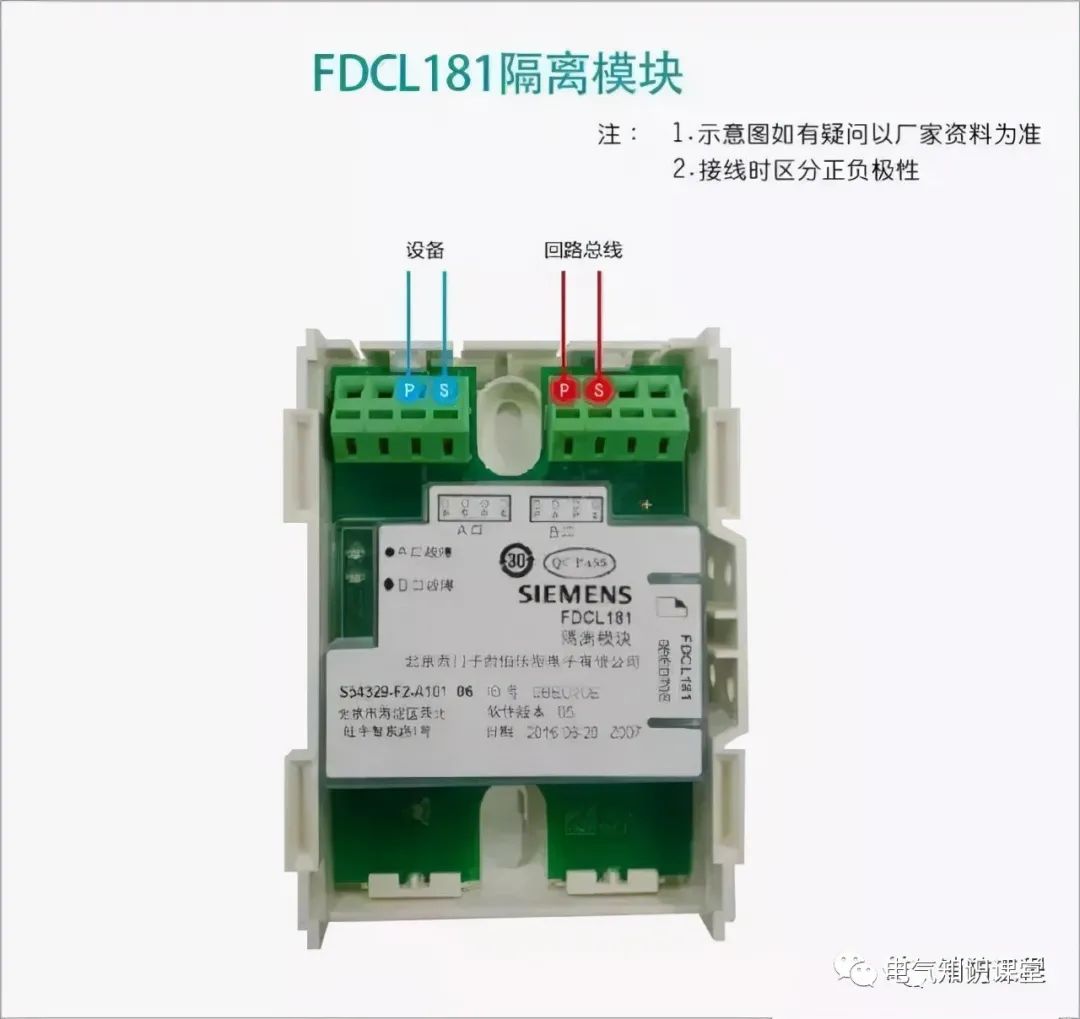

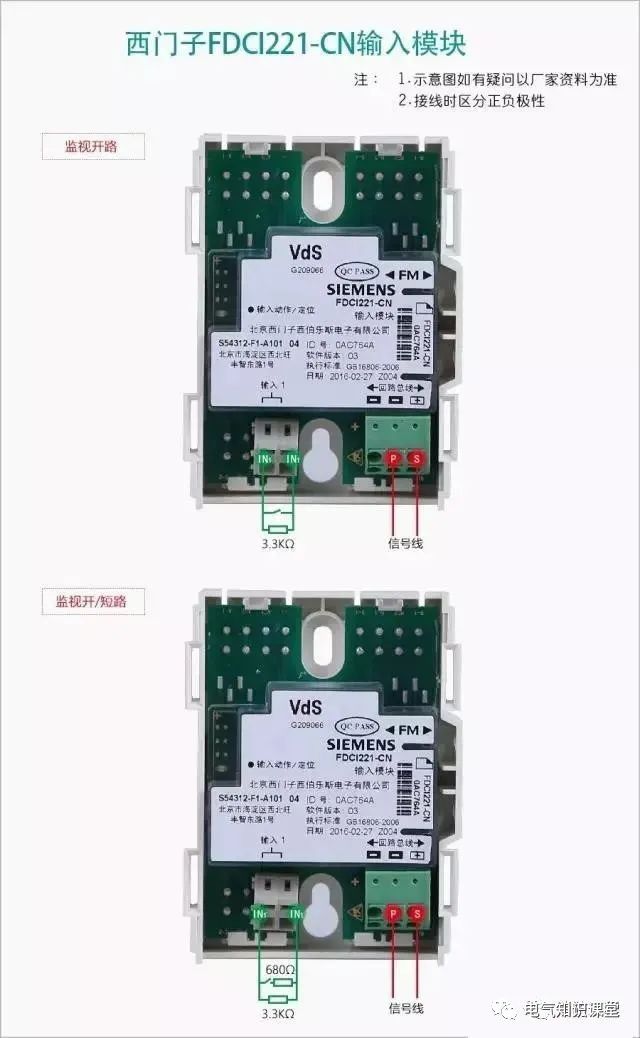

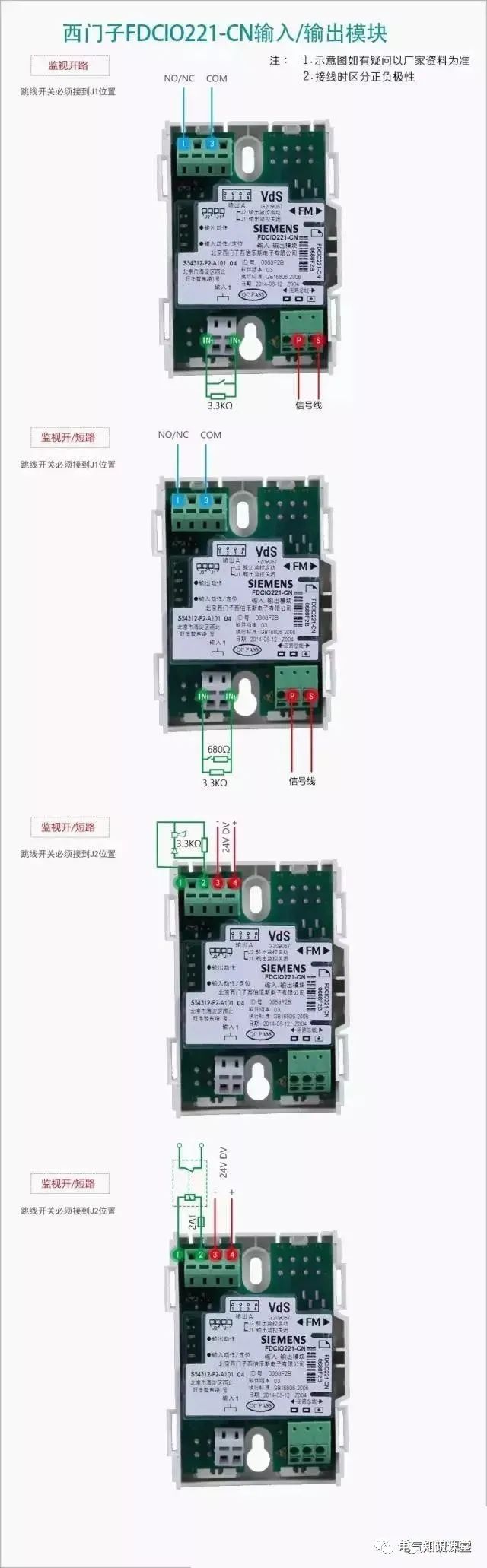

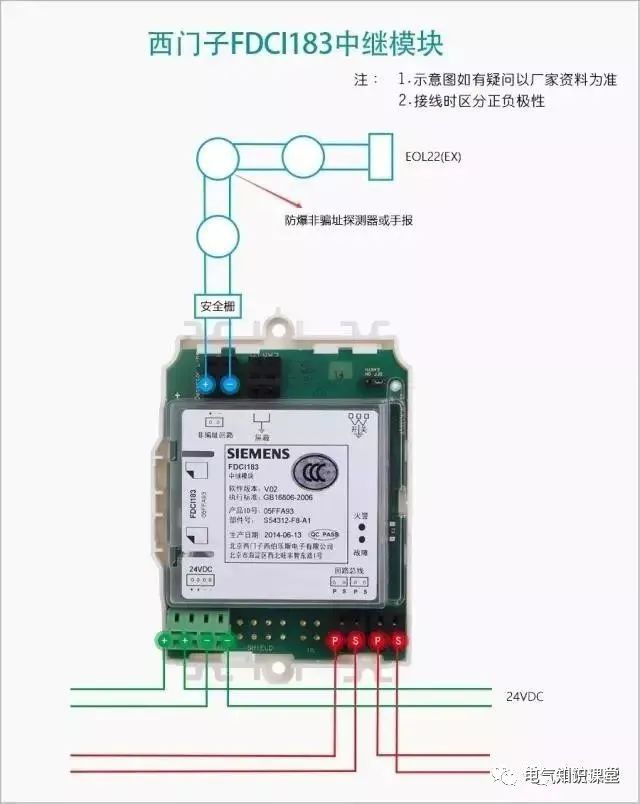

7、西门子消防模块接线示意图

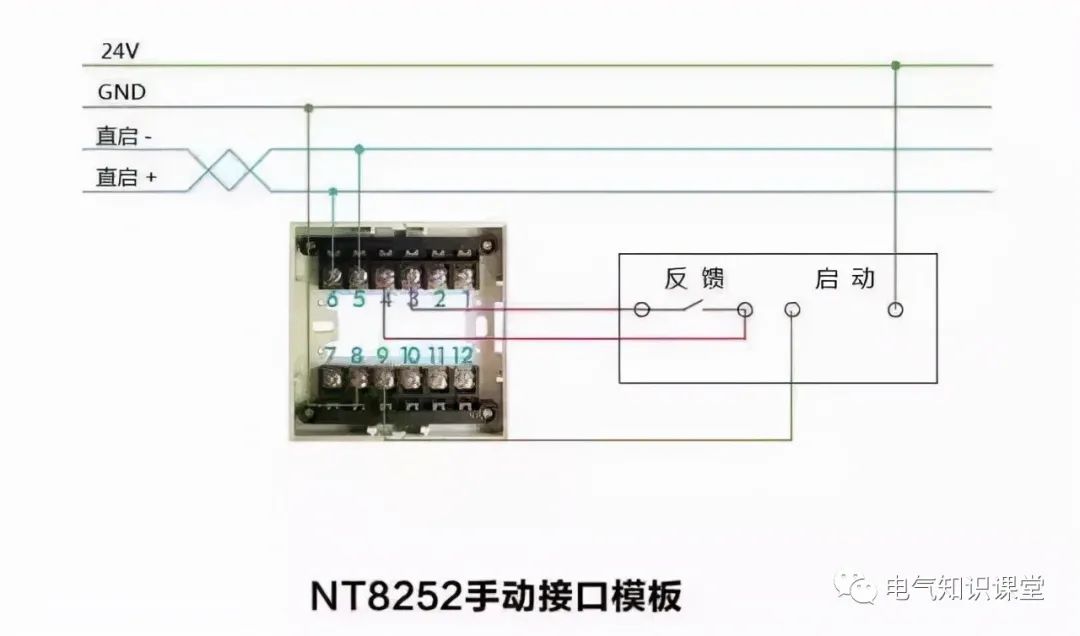

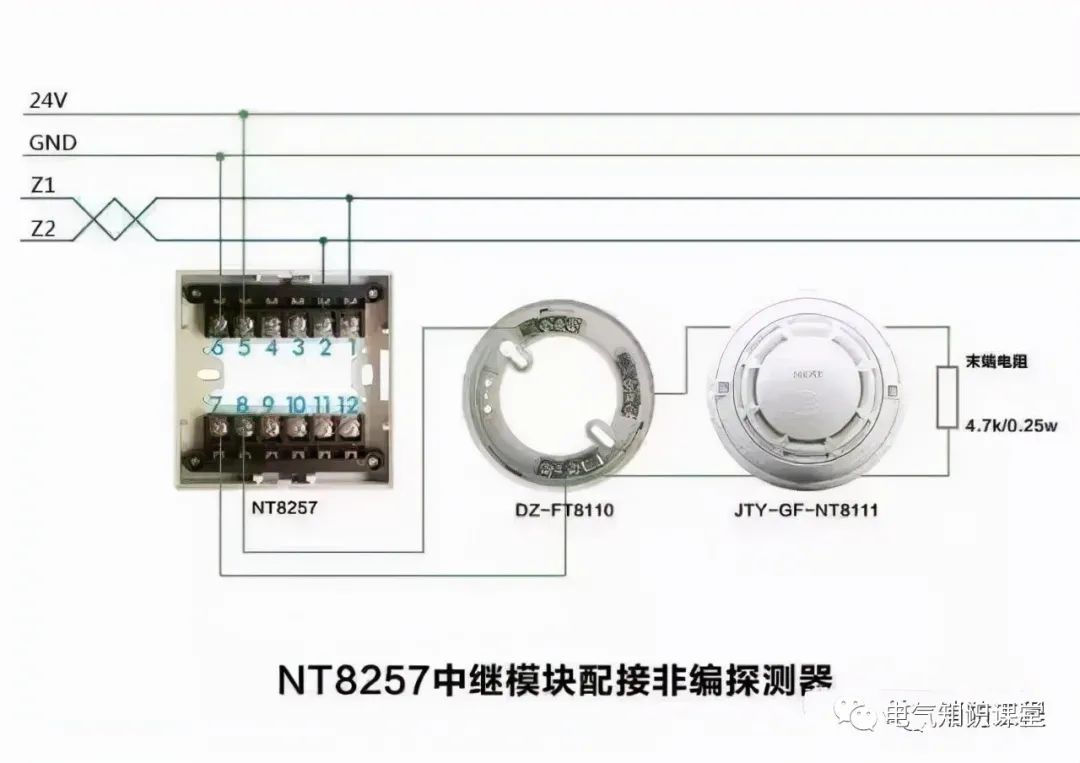

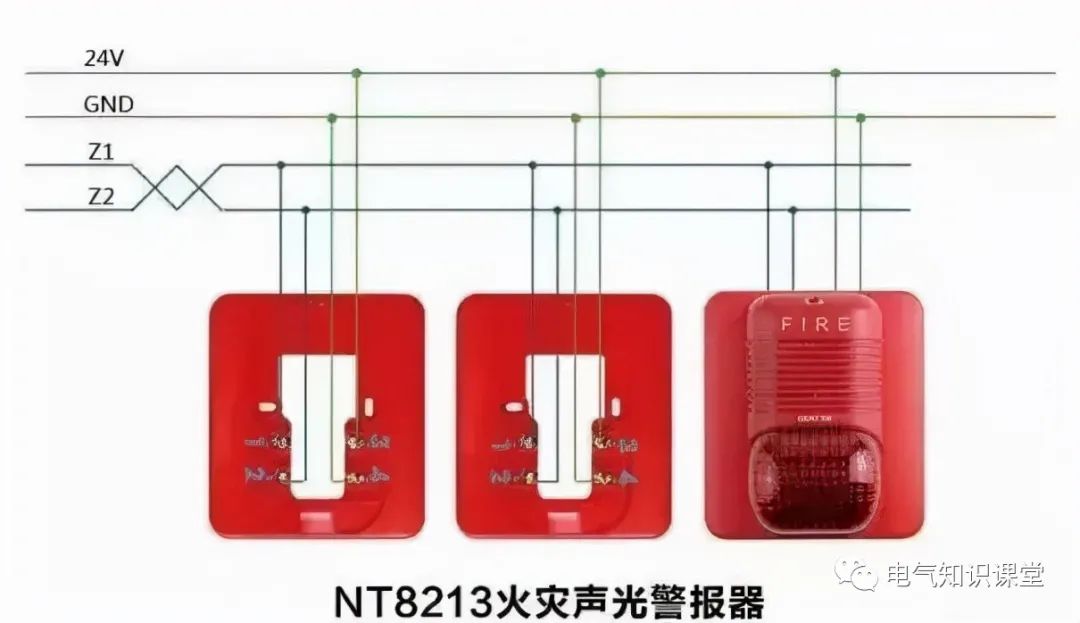

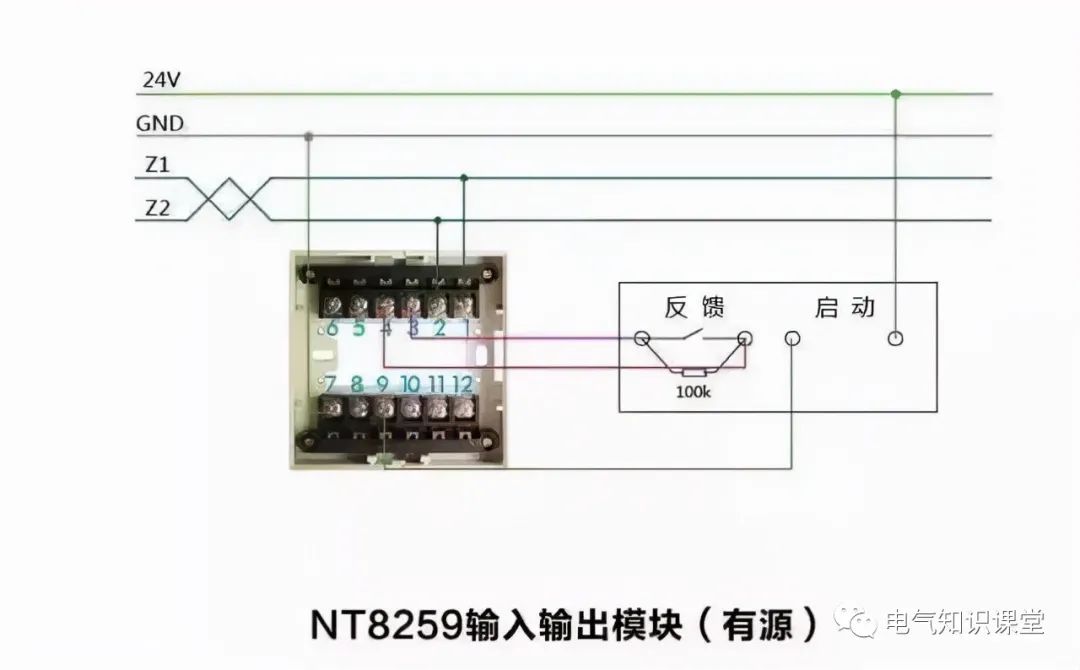

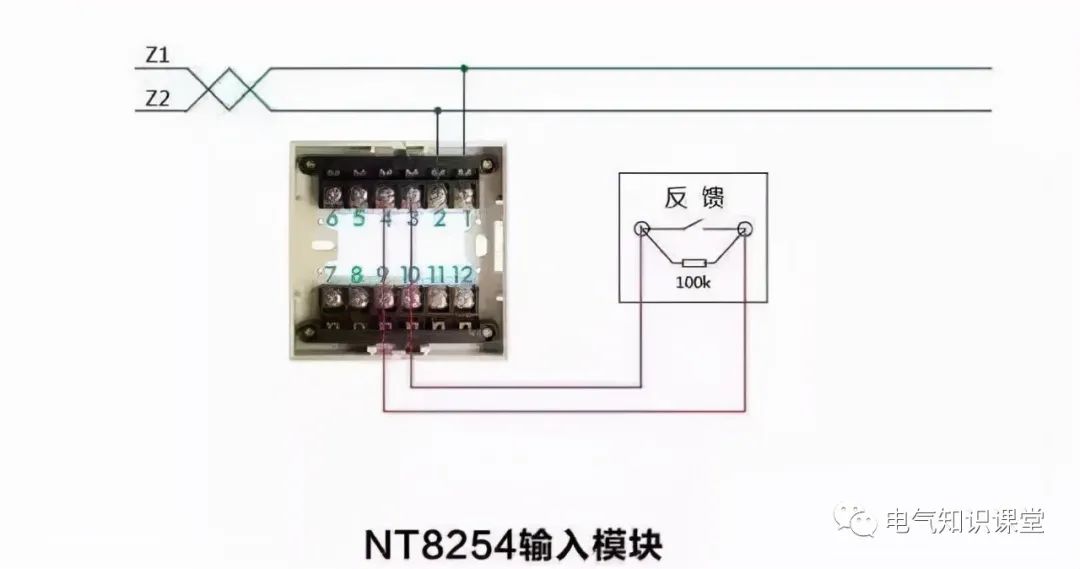

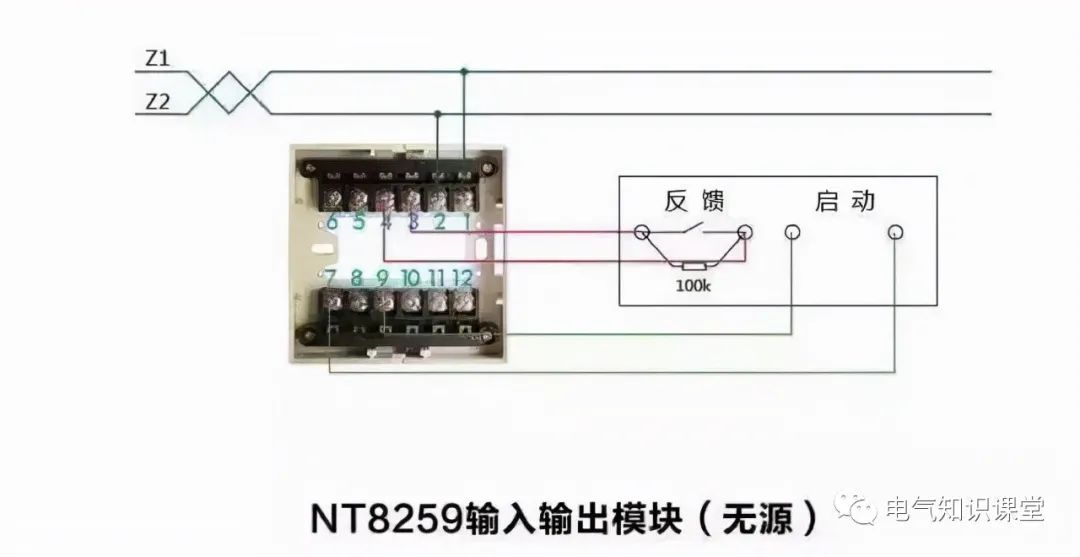

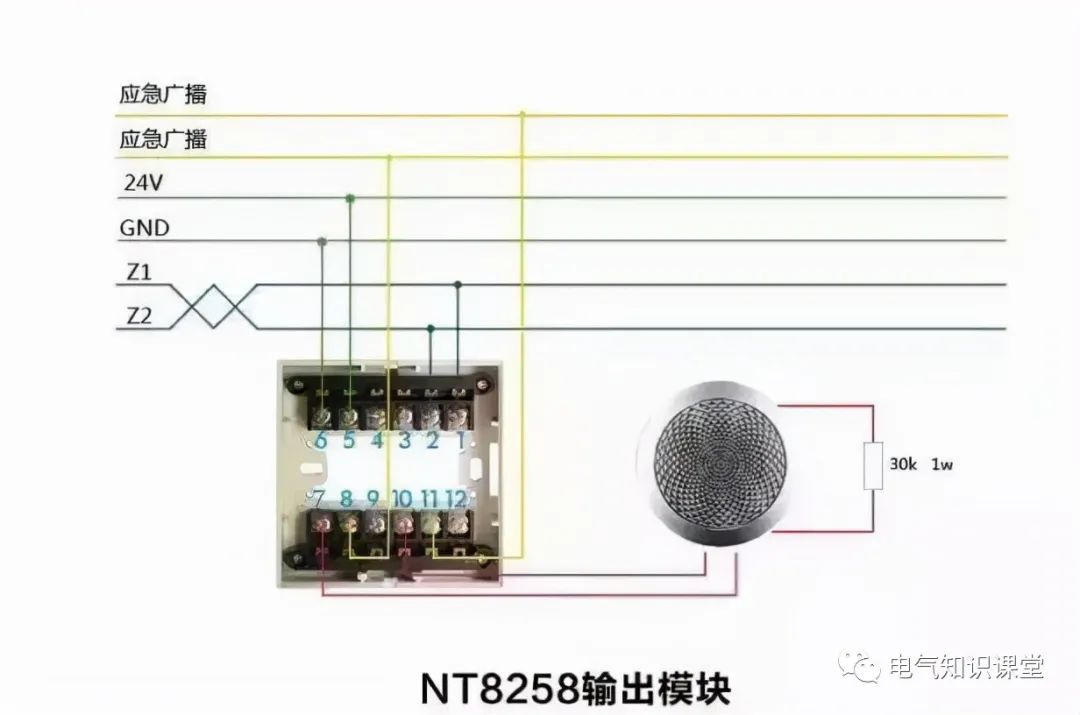

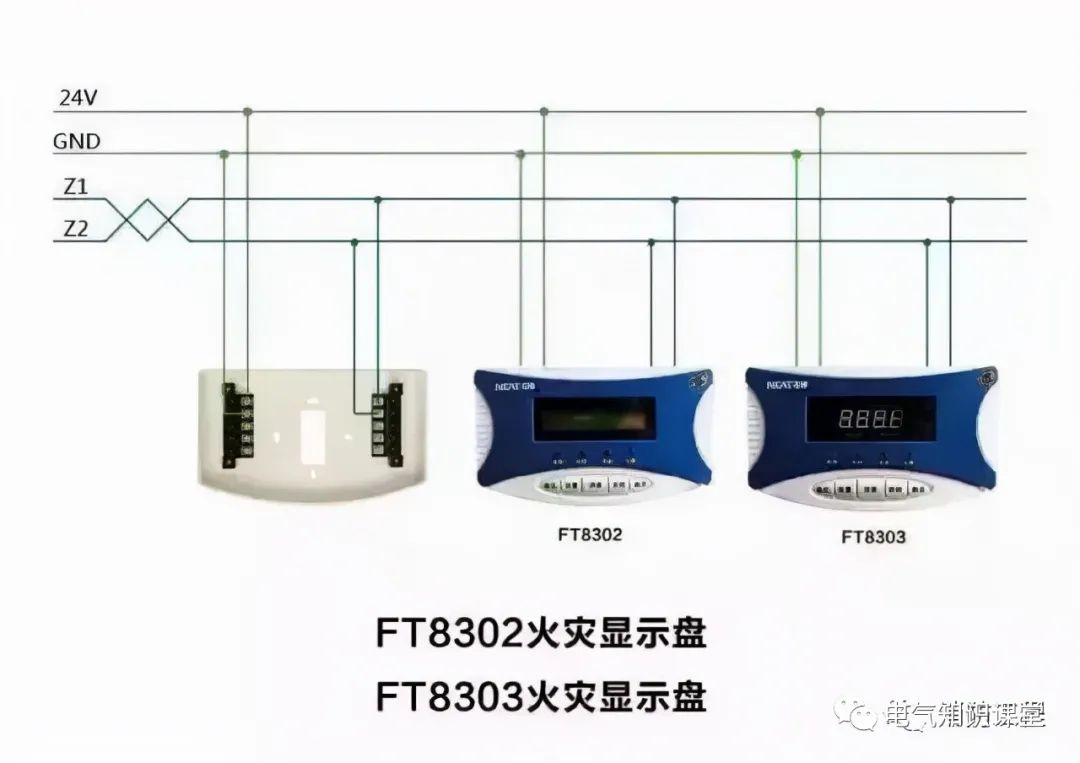

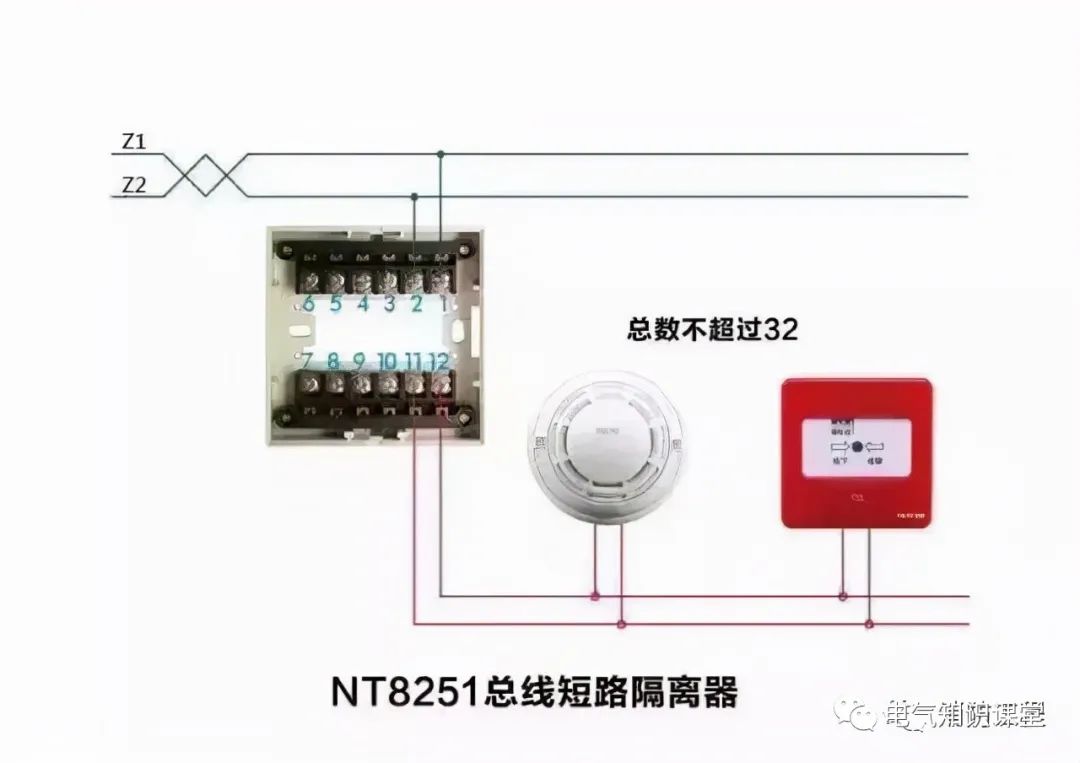

8、尼特消防火灾自动报警产品接线图
