在利用Pro/E软件进行三维制图时，有时需要将一个曲面展开成平面，本文以圆锥曲面沿一条母线展开成平面为例，来介绍展开方法，供使用者参考。

1 创建源面组

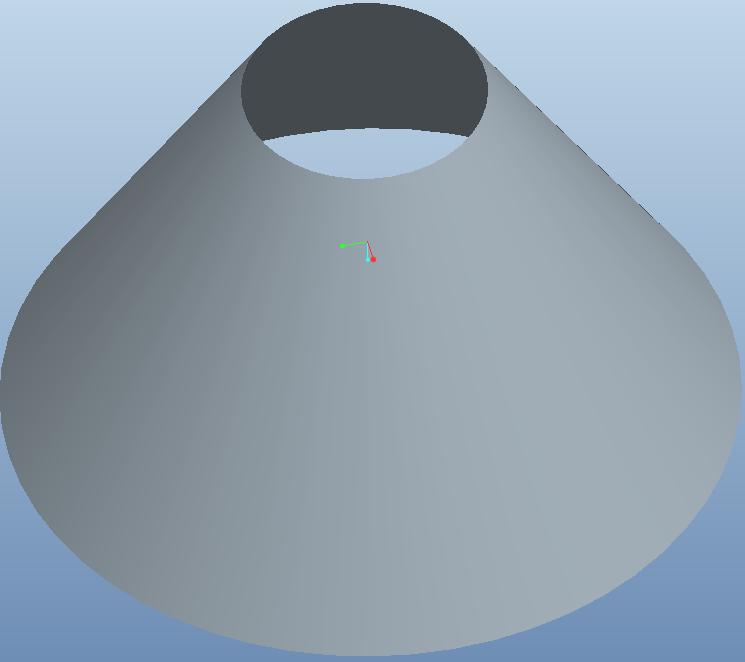

通过旋转方式创建如下所示的圆锥曲面，当然也可以是其它复杂曲面，本例只讲方法，所以选取的源面组相对简单，复杂面组的展开方法跟这个是一样的。

2 切一条名义上的细缝

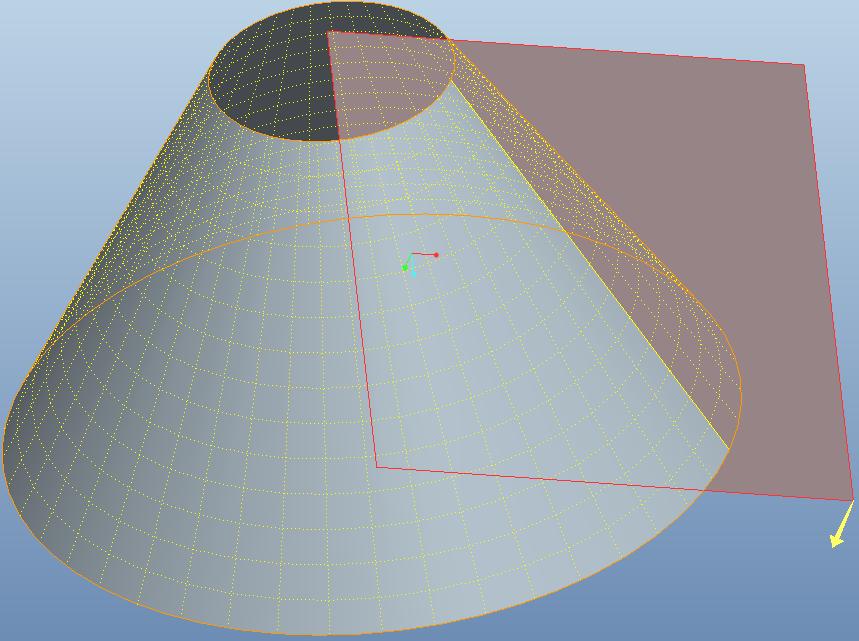

先拉伸一个平面，然后用该平面将圆锥曲面切出一个宽度为零的细缝，便于后面沿此缝展平，效果如下图所示。

3 创建原点

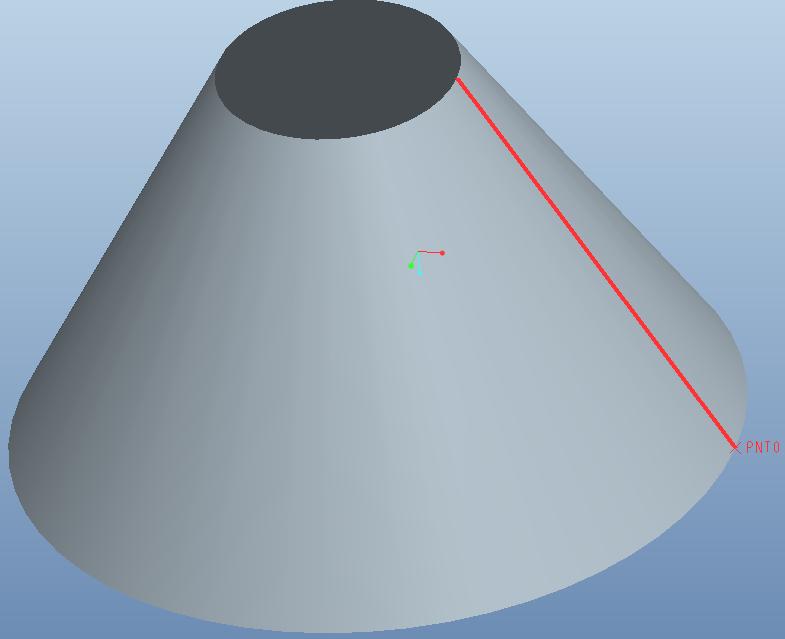

采用基准点工具，在细缝的一端创建基准点PNT0，该点用于定义源面组展平后的相切面，通过调整将该点显示出来，如下图所示。

4 展平操作

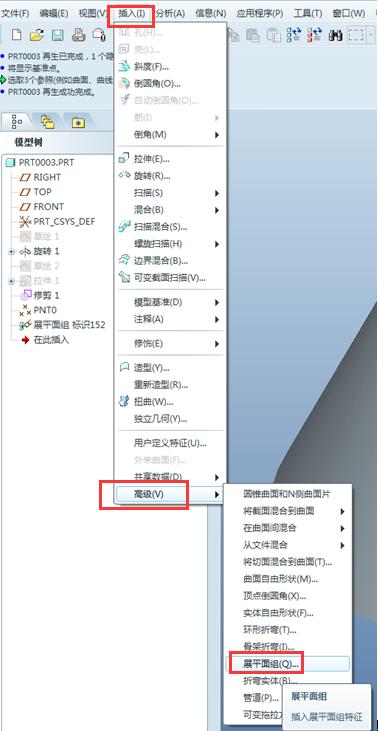

依次点击菜单栏的“插入”-“高级”-“展平面组”，进行展平操作，过程如下图所示。

5 定义各项属性

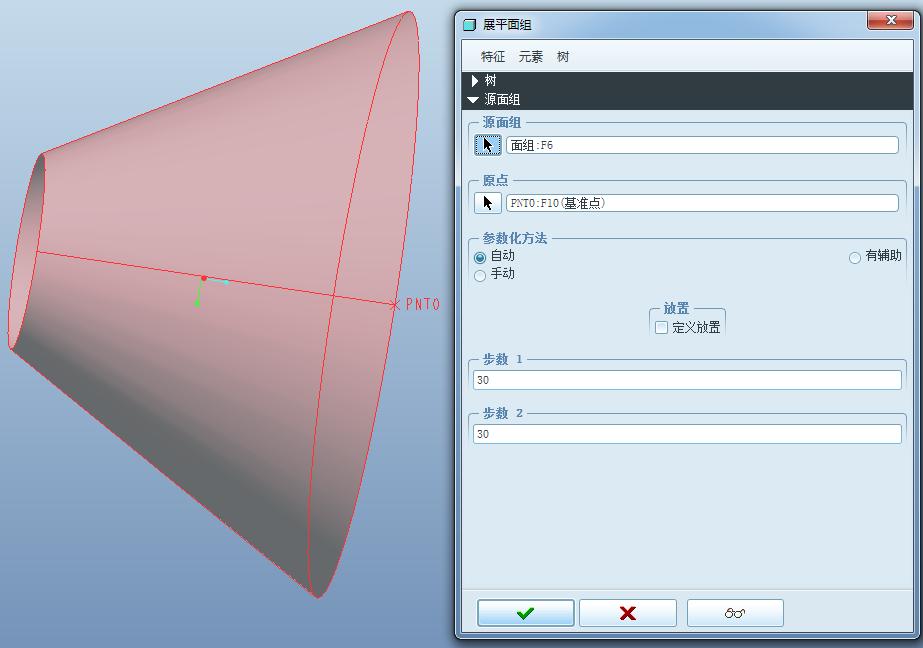

定义“展平面组”的各项属性，如下图所示，“源面组”选择需要展开的面组：F6，“原点”选择一个切点PNT0，其余默认即可，点击预览按钮可预览效果，点击√确认，最终效果如简介所示。

注意：

1、源面组一定要有切缝，即展开起始边，切缝宽度可以为零；

2、定义展平面组的属性时，原点用于定义源面组展平后的相切面。
