1）支架选型

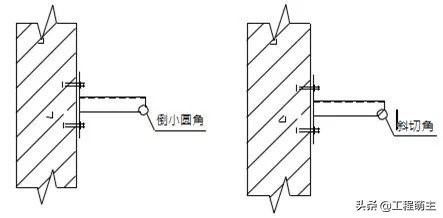

单根角钢支架，倒小圆角或切小斜角

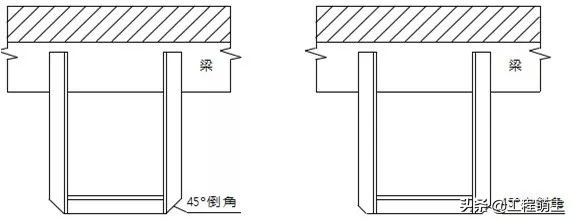

角钢门字型吊架，下方切大斜角或小斜角
说明：
（1）整个工地风格需统一
（2）落地门型支架需煨弯，门字型吊架可煨弯或焊接连接
2）垂直管道安装

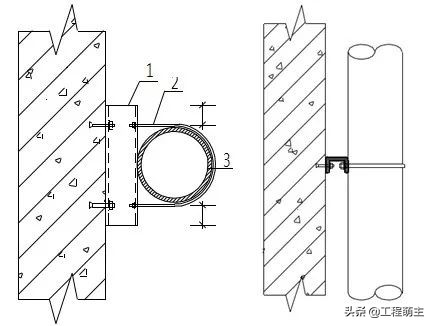

单管安装
1.槽钢 2.管码 3.管道

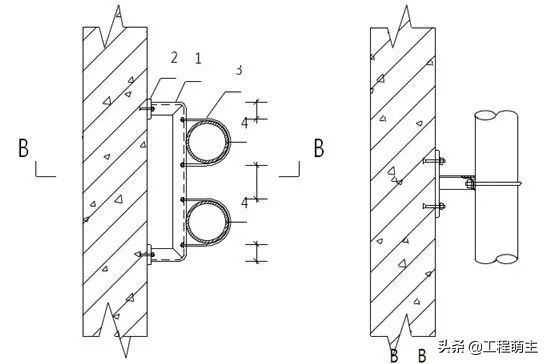

多管安装
1.角钢 2.连接板 3.管码 4.管道
说明：支架的槽钢或角钢规格根据荷载计算确定，支架形式也会根据承重有所变化
3）水平管道安装

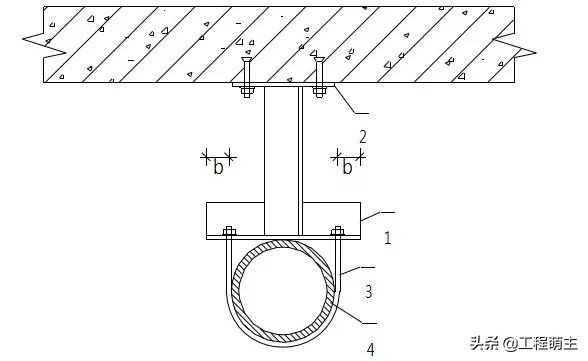

单管安装（DN50~DN200）
1.角钢 2.连接板(8mm) 3.管码 4.管道

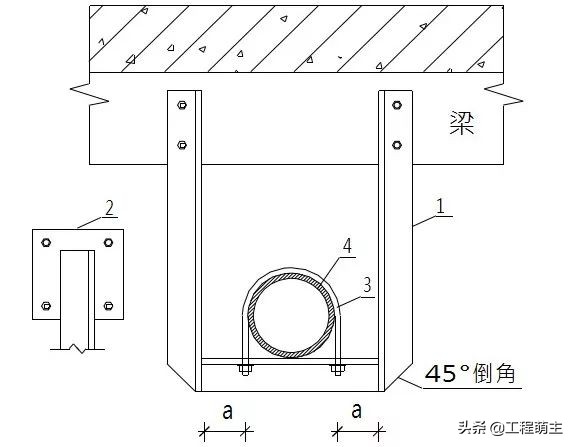

单管安装（DN100〜DN300）
1.角钢 2.连接板(10mm，做为承重支架，当使用80以上的角钢时采用) 3.管码 4.管道

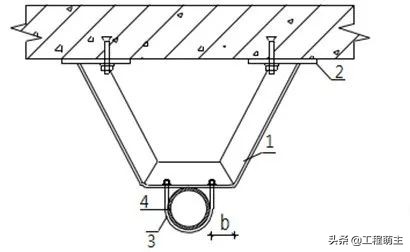

单管安装（DN25~DN80）
1.角钢 2.连接板(6mm) 3.管码 4.管道
喷淋系统防晃支架

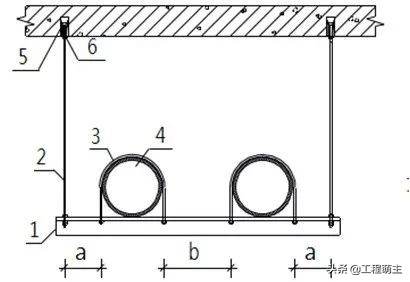

多管安装
1.支架横担 2.镀锌螺杆 3.管码 4.管道 5.顶爆螺栓 6.紧固螺栓
4）管道安装实例
垂直安装
管道安装前支架上下采用铁丝作垂直吊线，保证立管垂直度

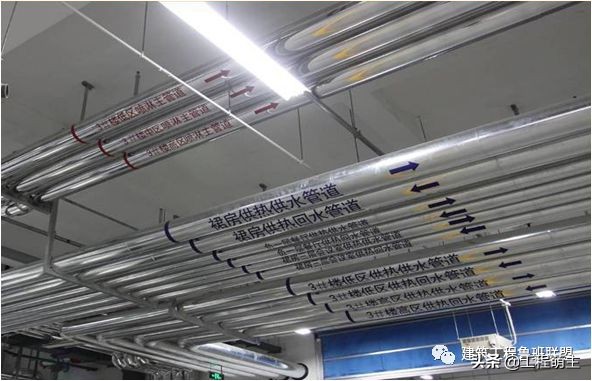

水平安装
在施工前须在砼结构下弹控制线，保证支架在一直线上

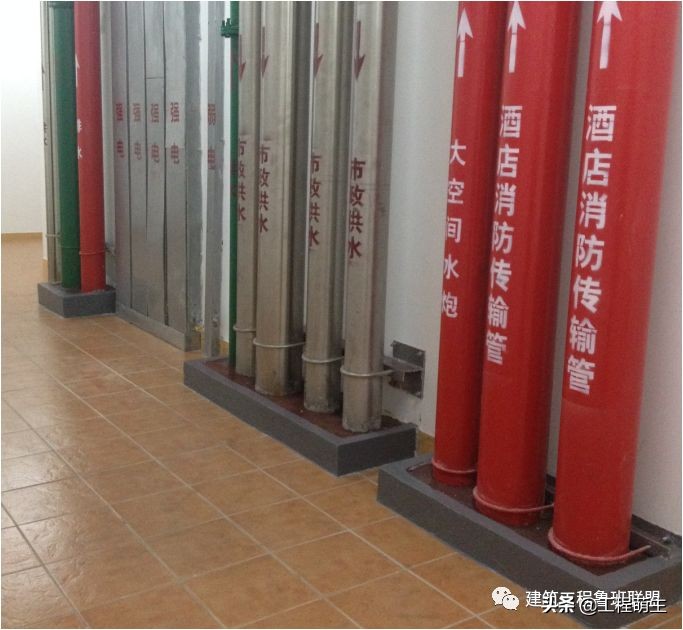

垂直安装
水平安装

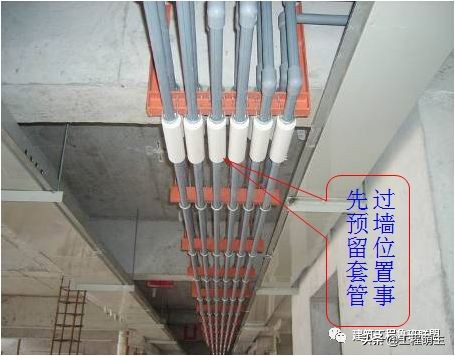

管道平行敷设，安装牢固，间距合理，标识清晰，穿板封堵美观
5）管道部件安装

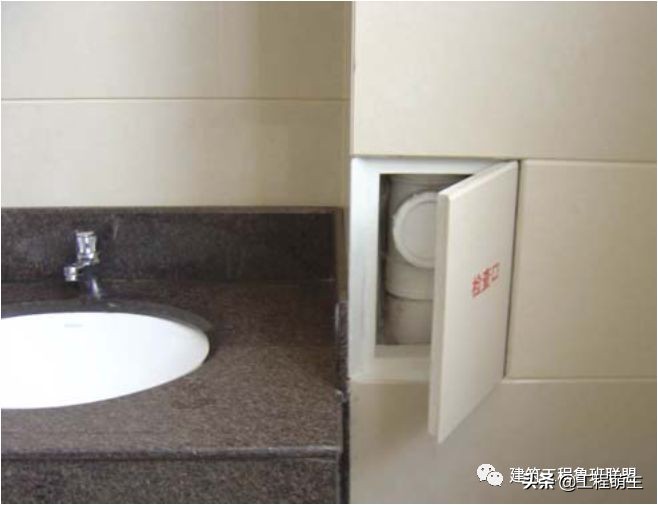

检查口安装
排水立管检查口中心高度距操作地面为1m，朝向应便于检修，铸铁排水立管检查口之间的距离不宜大于10m，塑料排水立管每六层设置一个检查口

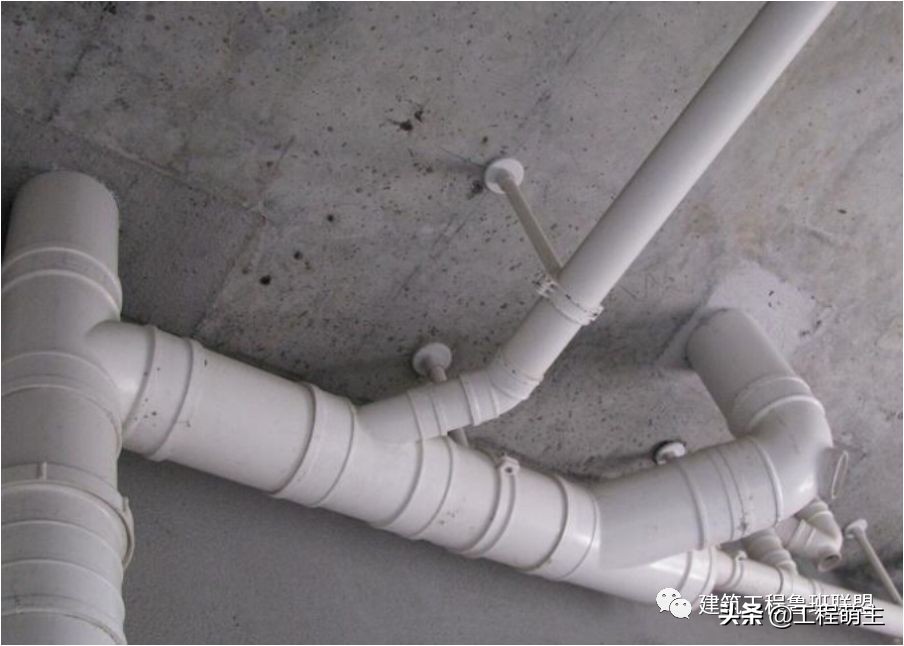

连接
用于室内排水的水平管道与水平管道、水平管道与立管的连接，应采用45°三通或45°四通和90°斜三通或90°斜四通，封堵止水环

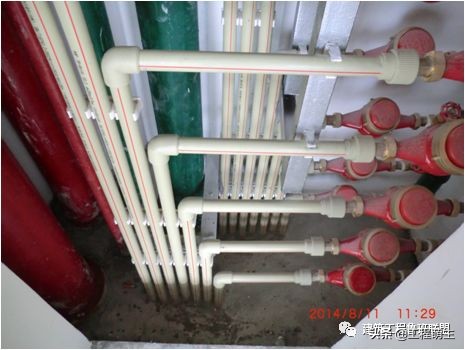

6）水井安装
装表前应排净管内杂物，以防堵塞，水表应水平安装，箭头方向与水流方向一致
