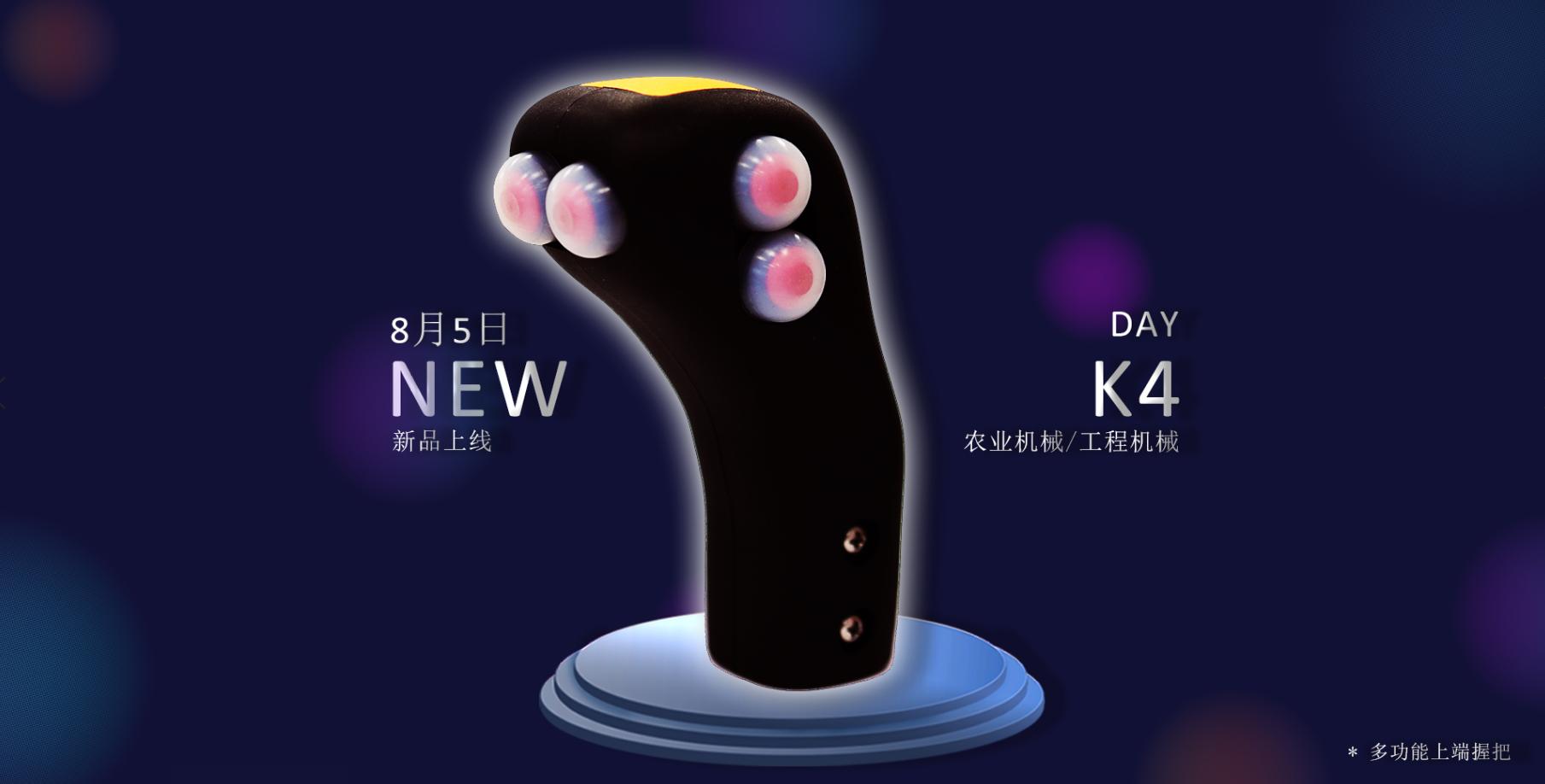

K4系列多功能上端握把

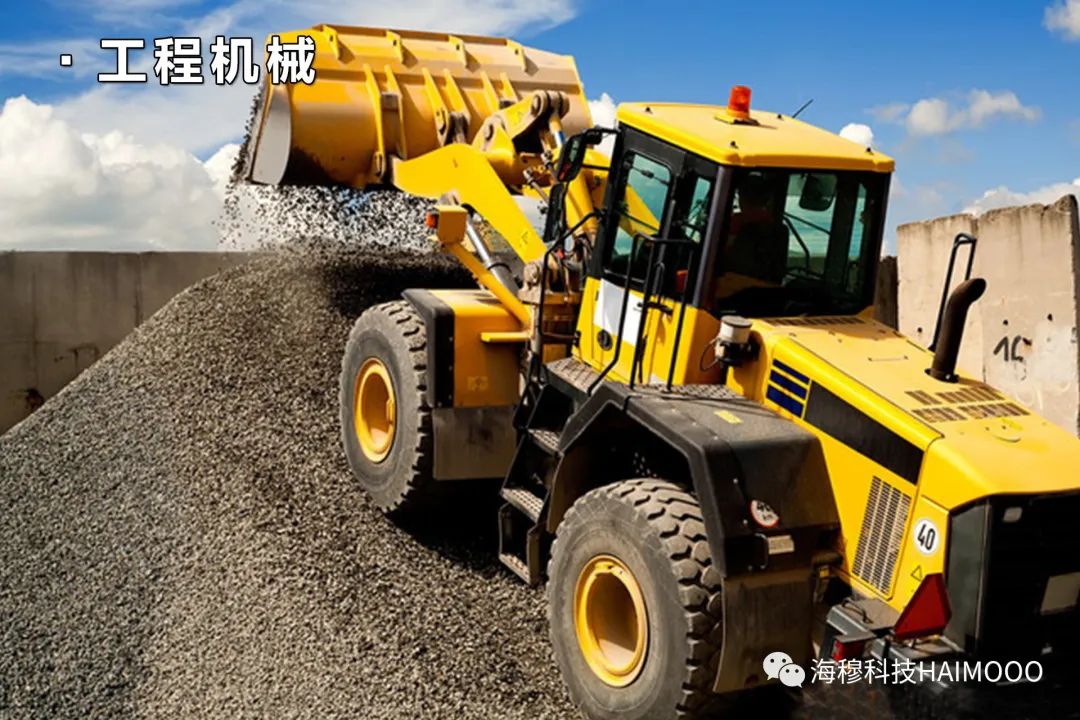

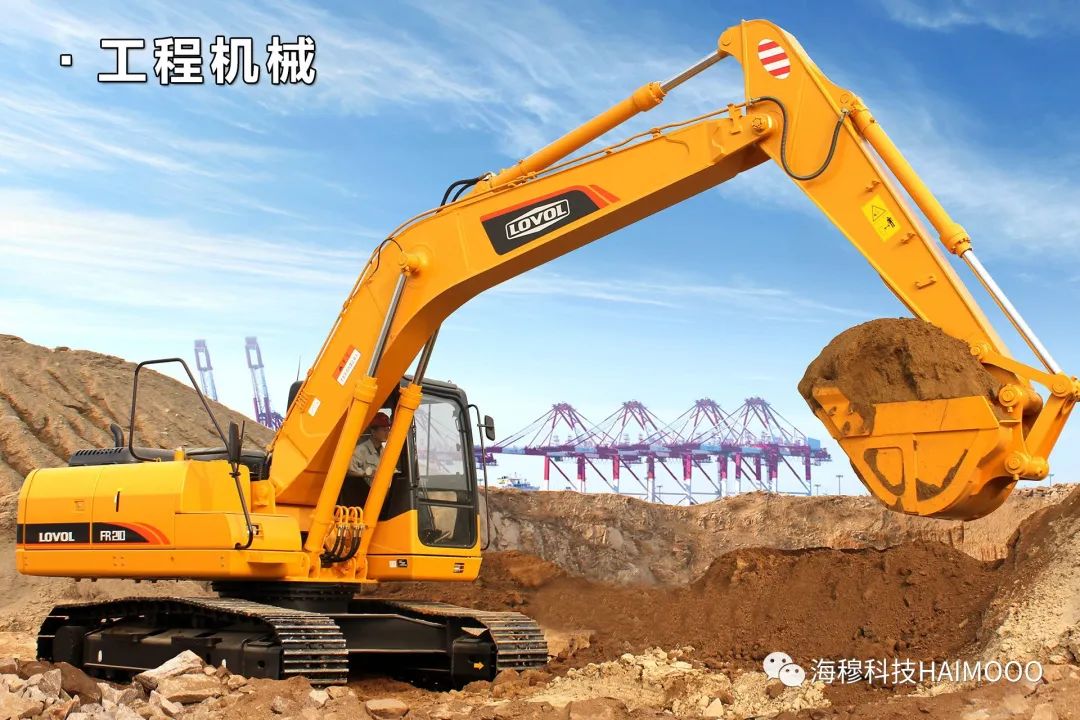

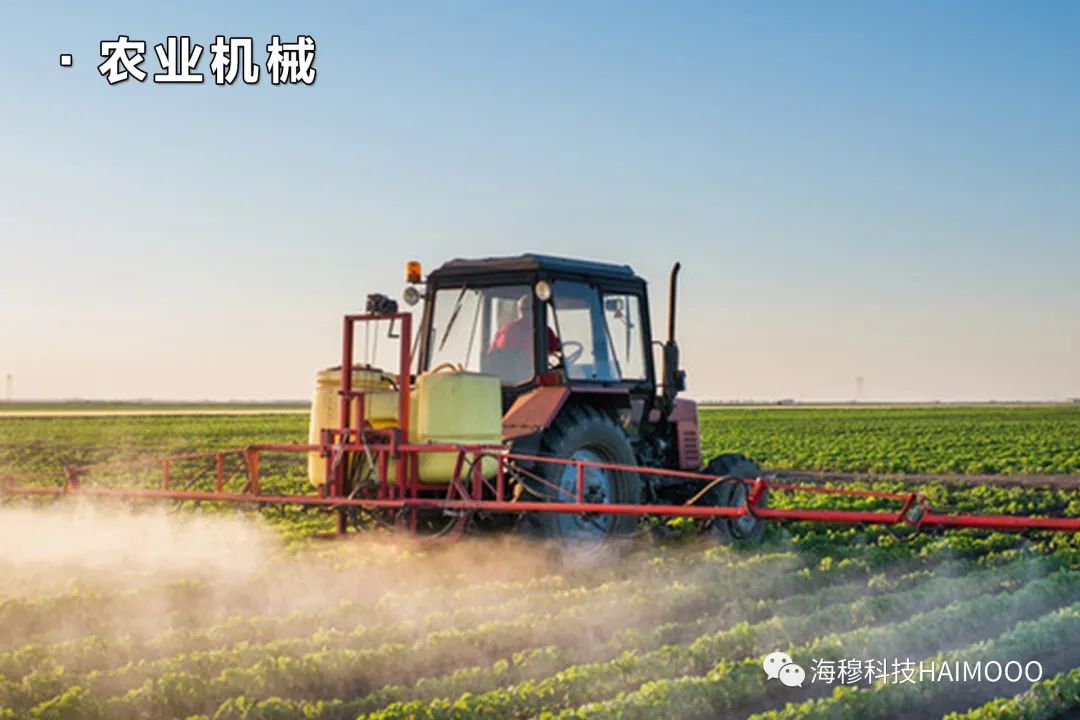

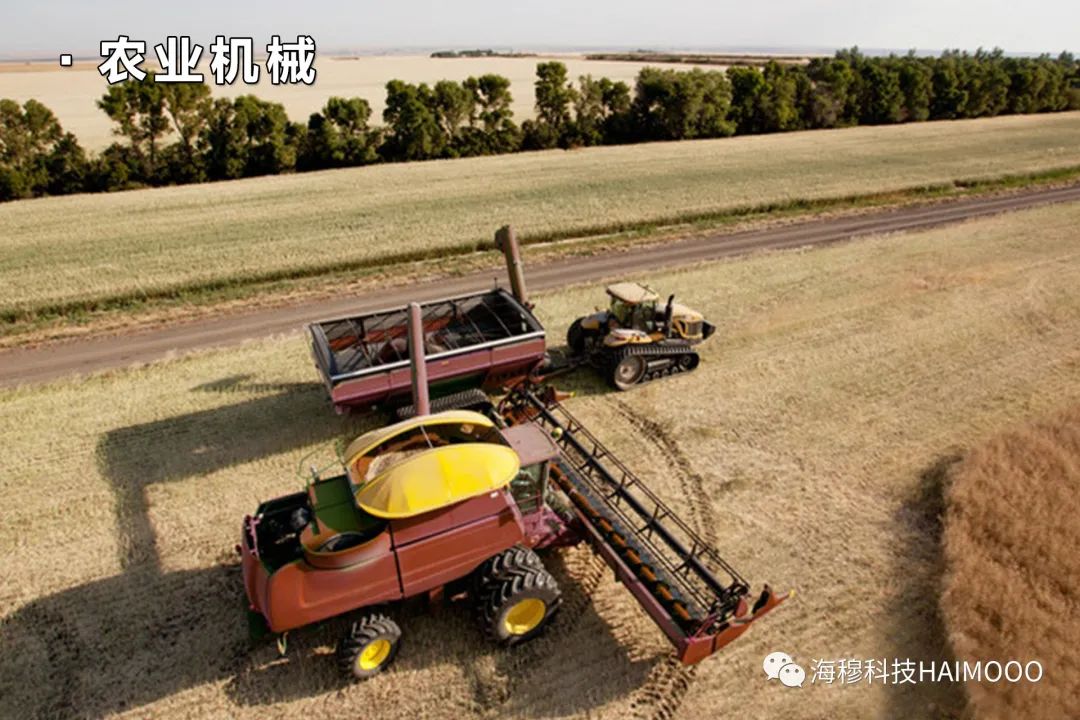

▲ 行业应用
产品特点PRODUCT FEATURES
• 先进的人机工程设计理念
• 握感舒适，坚固耐用
• IP65防尘防水设计
• 多种按钮组合可供选择
应用范围MARKET FOCUS
• 工业手柄
• 操控面板
• 操控扶手箱
• 电液控制系统
技术参数TECHNICAL SPECIFICATIONS
• 机械参数 Mechanical data
最大高度：132.5mm
正向最大宽度：54.5mm
面板可安装按钮个数：0-4个
按钮操作力：约5N
按钮操作方式：弹簧自动复位
使用机械寿命：大于100万次
重量：约350g
• 电气参数 Electrical data
按钮机械寿命：100万次以上
按钮电气寿命：20万次以上
按钮负载能力：2A@36Vdc
按钮绝缘电阻：>1000MΩ
• 环境参数 Environmental data
工作温度-25℃~+55℃
存储温度-40℃~+85℃
防护等级IP65

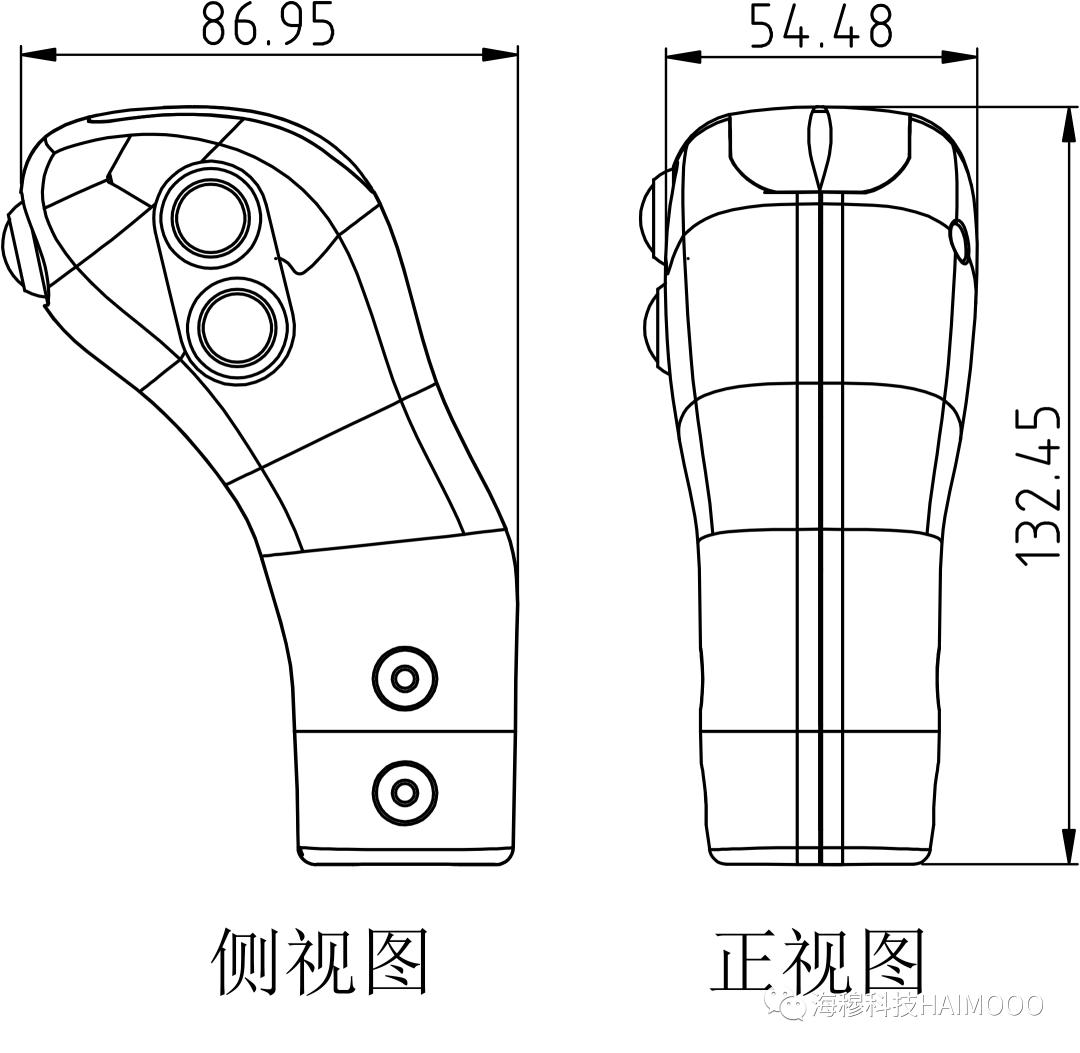

外形尺寸SHAPE DIMENSIONS
产品选型ORDERING CODES
分项选型说明：K4 - ① - ② - ③ - ④
①上端选项
0 无按钮1 背面1个按钮2 背面2个按钮3 侧面1个按钮4 侧面1个按钮+背面1个按钮5 侧面1个按钮+背面2个按钮6 侧面2个按钮7 侧面2个按钮+背面1个按钮8 侧面2个按钮+背面2个按钮
②面板选项
P1 橙色不透明
PX 根据客户要求定制
③ 转接头选项
M1 M12×1.75，内螺纹，内出线
M2 M12×1.75，内螺纹，侧出线
M3 M12×1.75，外螺纹，侧出线
⑤ 出线 方式
L 1000mm（UL1007，AWG22#，PVC电子线）
机械安装MECHANICAL INSTALLATIONS

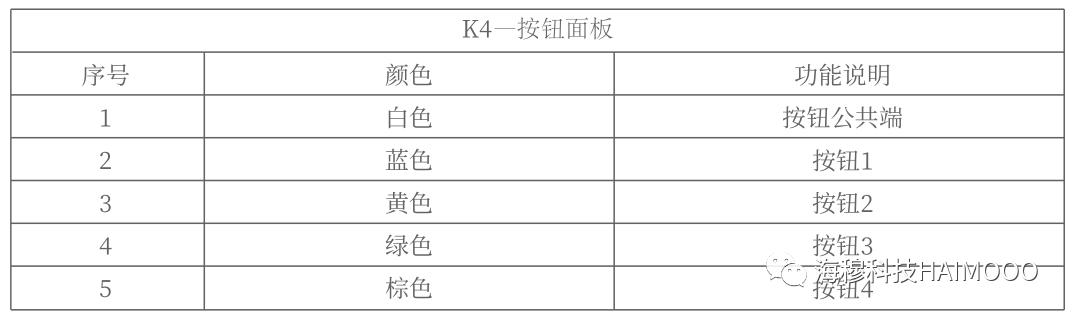

电气安装ELECTRICAL CONNECTIONS
