刀具----砂轮
砂轮的结构
(一)砂轮﹕由磨料和结合剂在一起制成的圆饼或圆环形等形状,通过旋转对被加工物进行磨削的工具。
(二)传统砂轮:由氧化铝磨料与结合剂在一起制成的圆饼或圆环形等形状的砂轮，我们称之为传统砂轮。

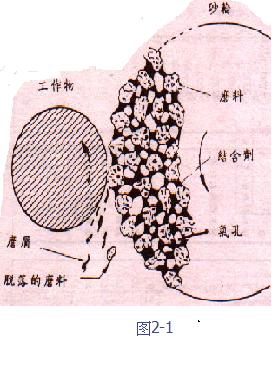

(三)构成砂轮的三大要素﹕由图2-1可知是由磨料﹑结合剂﹑气孔三项组合而成。
修刀----砂轮修整

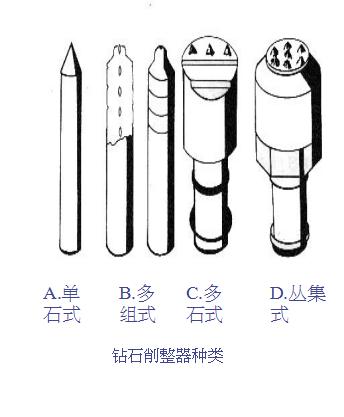

其常用的修整工具为钻石修整器(以焊接﹑嵌入﹑烧结的方式将钻石安装在钢制的柄上的一种修整器)。钻石修整器种类较多﹐有单石式﹑多组式﹑多石式及丛集式。

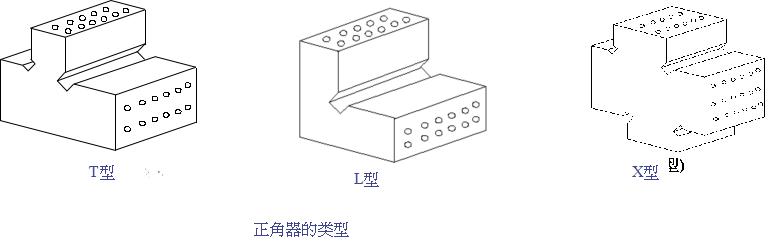

正角器---保证工件垂直度

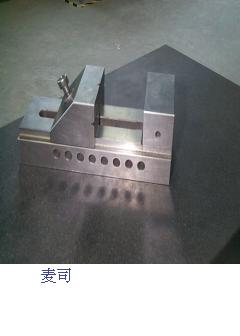

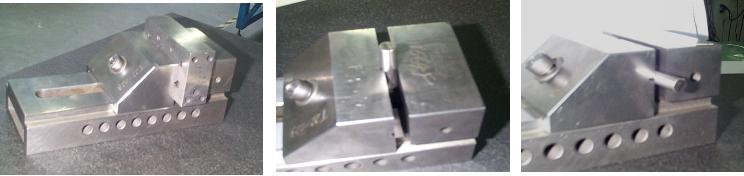

麦司 ---保证工件垂直度﹑夹持工件

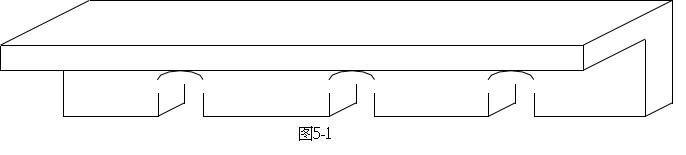

靠板 ---装夹﹑对刀基准
靠板是固定在平台侧面上,作为前后(Y)方向工件装夹定位的基准;平台是作为上下(Z)方向工件装夹定位的基准。
角度成型---加工斜面(成型砂轮)
角度成型器修整斜面是利用正弦定理通过垫块规,使角度成型器滑轨面倾斜一角度﹐让角度成型器上的修刀以这一倾斜面为滑动轨迹,来回滑动切削砂轮,从而达到修整砂轮斜面的目的。在斜面加工中它是最主要的修整成型砂轮的治具,其使用方便而快捷。

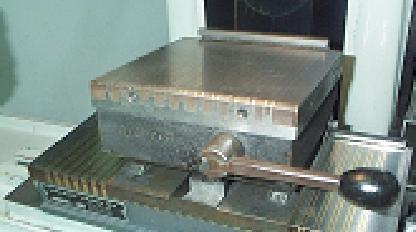

正弦台---加工斜面
正弦台在斜面加工中也是重要治具之一,一般用于较大斜面的加工.其原理同角度成型器﹐也是利用正弦原理通过垫块规来实现工件上斜面的成型。

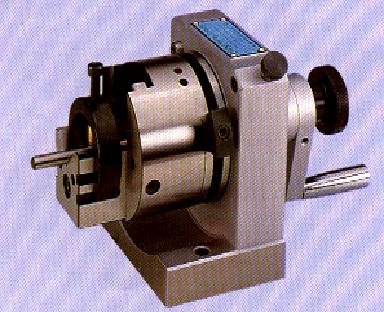

冲子成型器
圆棒是模具中一个重要的组成部分。外圆磨床是适合圆棒加工的优良设备，但平面磨床配以冲子成型器辅助装夹适合于加工精度高、成形复杂的小型圆棒工。
