话说2003年，IBM出品了一台22寸液晶显示器，分辨率高达3840X2400。在1920X1080的所谓全高清液晶显示器都还极少的年代，它就搞出这么个东东，实在佩服IBM的技术实力。从网上看到的一些言论认为，即便这台显示器定位于专业级，但IBM终究还是比较担心这台显示器的销量，于是和MAG、优派、东芝等品牌都有合作，销售T221的OEM产品。这台CDU2150A就是它的OEM产品，当年原价13万多人民币，通过双dvi接口实现4K显示。
2014年坛友的拆解：http://bbs.mydigit.cn/read.php?tid=1054820
当年坛子里也有会员出售：http://bbs.mydigit.cn/read.php?tid=999495
之前拆了配套电源适配器：http://bbs.mydigit.cn/read.php?tid=2143487
大家都对显示器感兴趣，所以一并拆了
扔在这个角落里
TOSHIBA CDU2150A 22寸显示器
驱动显卡
散热器很壮观

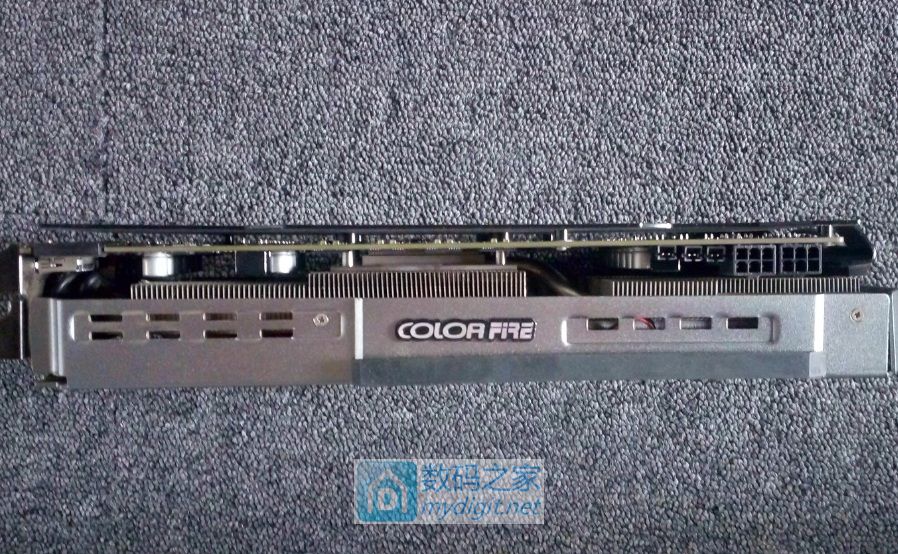

背面还有一片保护铝板
貌似这个牌子一般，显卡也了了

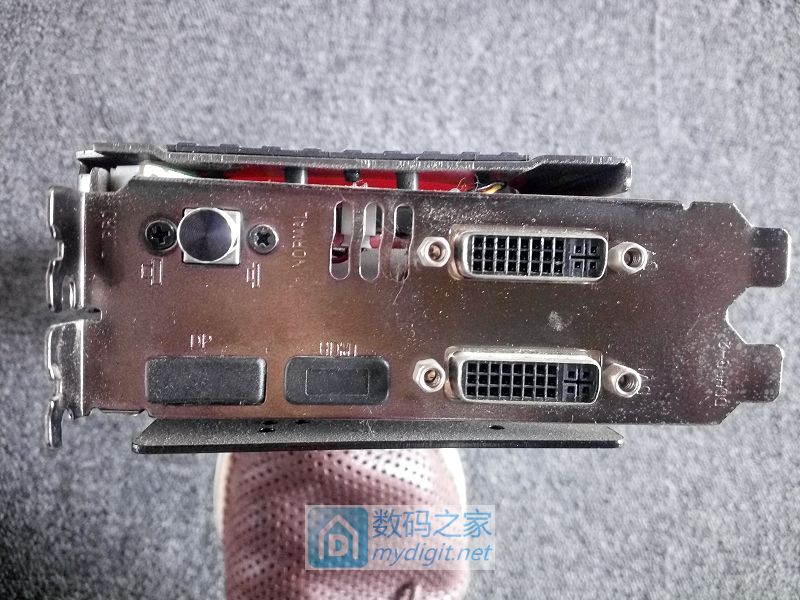

带dp接口，这个不错，支持高清显示
显示器型号，东芝cdu2150a，一查，这个当年是个米物啊，价格13.5W人民币，比我的车还贵，惊呆！我原以为1-2w可以搞定呢
开始拆卸，撕下后盖

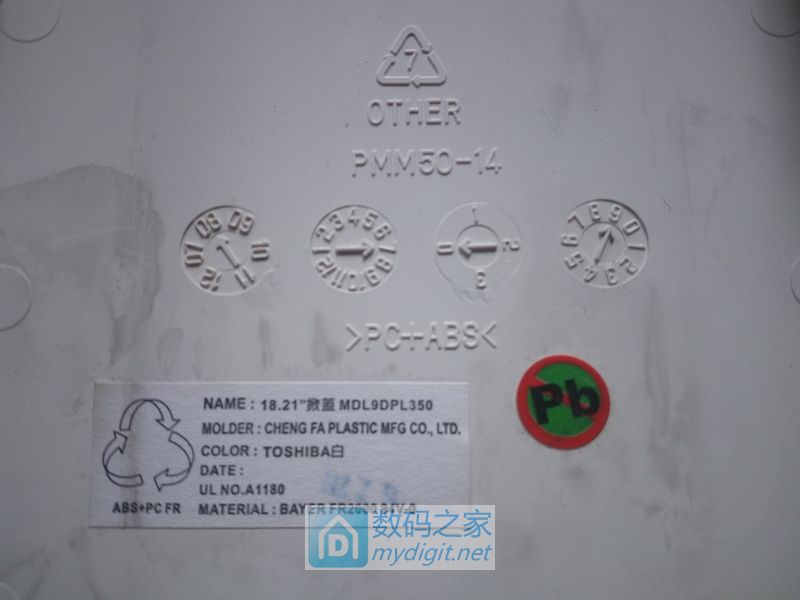

制造日期 2008年7月9日

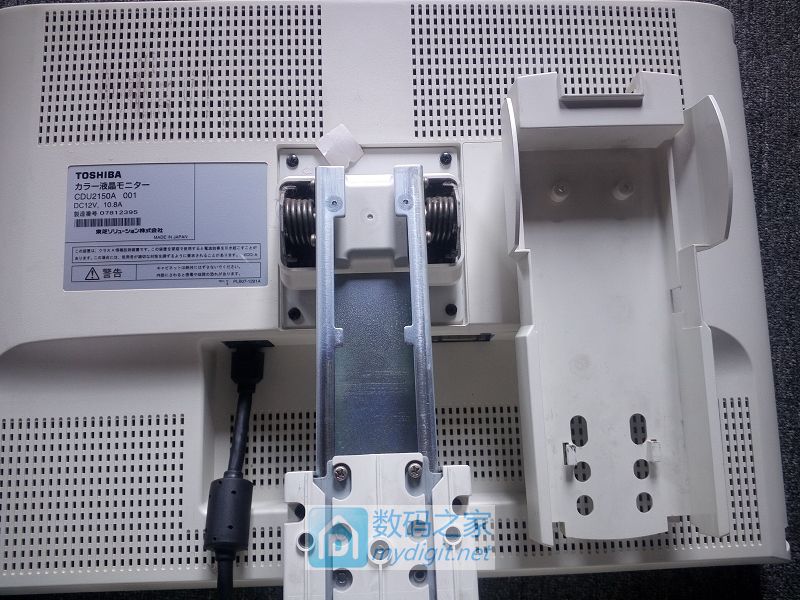

取下支架后盖
支架是可旋转的，可以竖屏显示
背面接口很简单，只有电源跟2路dvi,貌似2路dvi有点多余，我们继续往下看
盖子上有个小门，先打开
器件密布，先不管他，继续拆
螺丝拆掉，后盖取下，一层铁屏蔽壳，全是灰尘

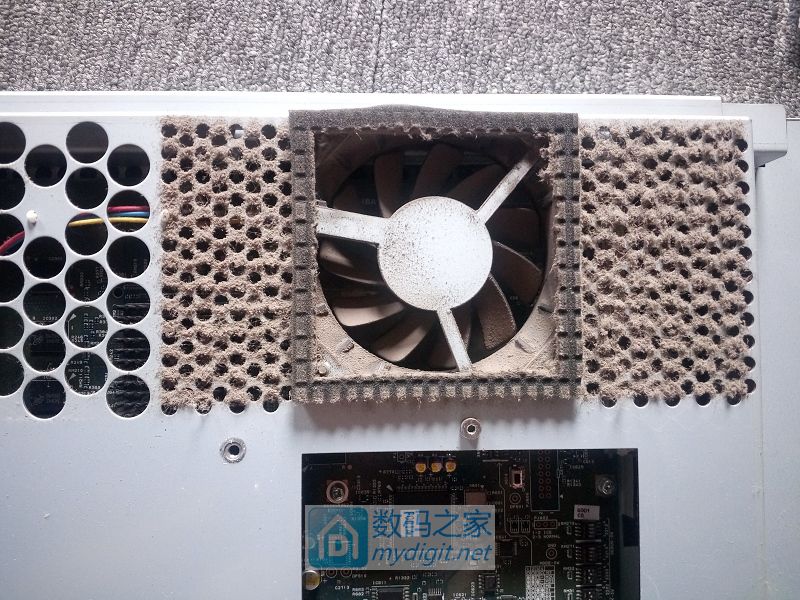

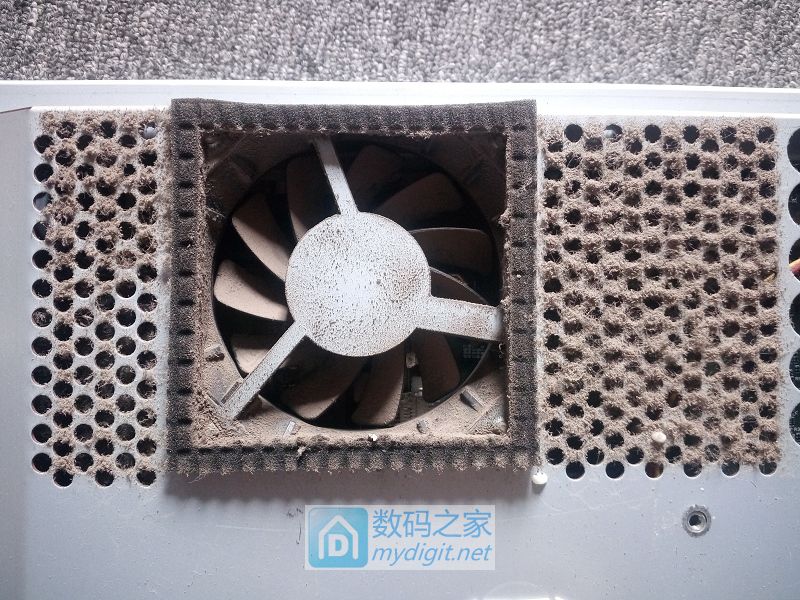

左边风扇
右

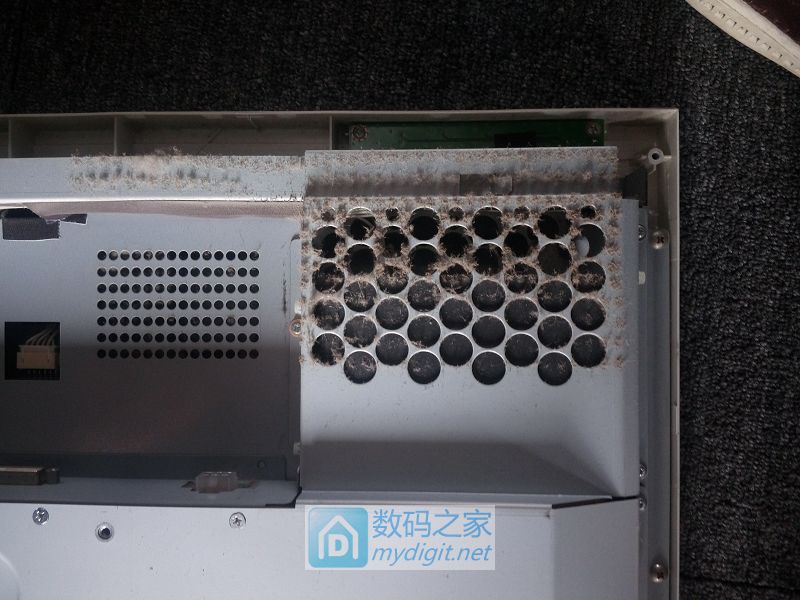

底部进风口

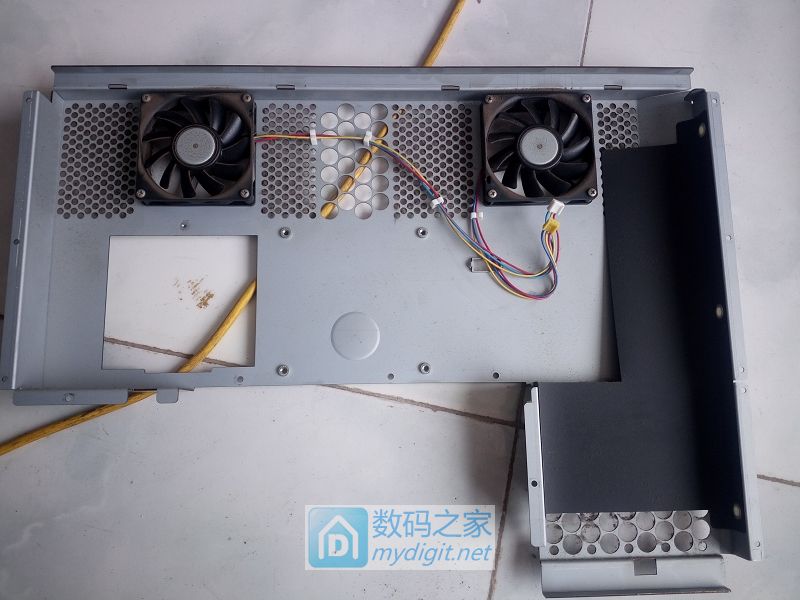

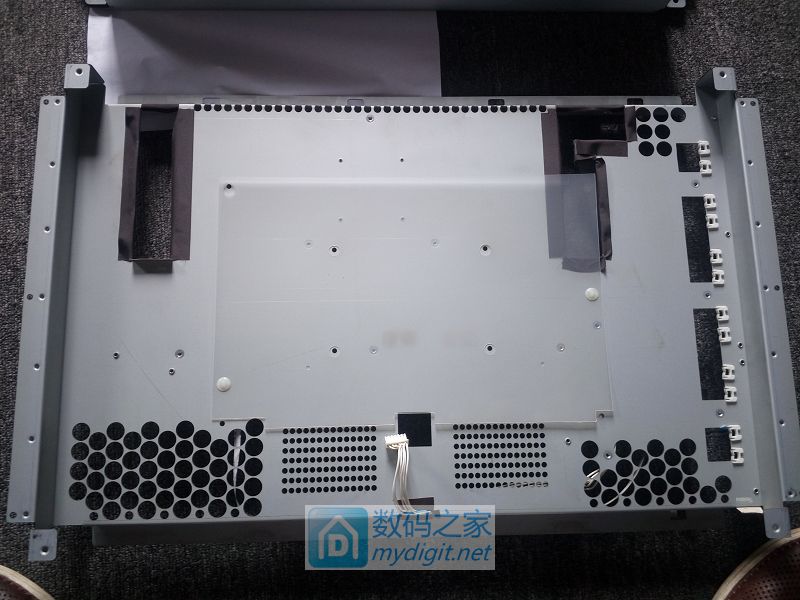

拆下铁板

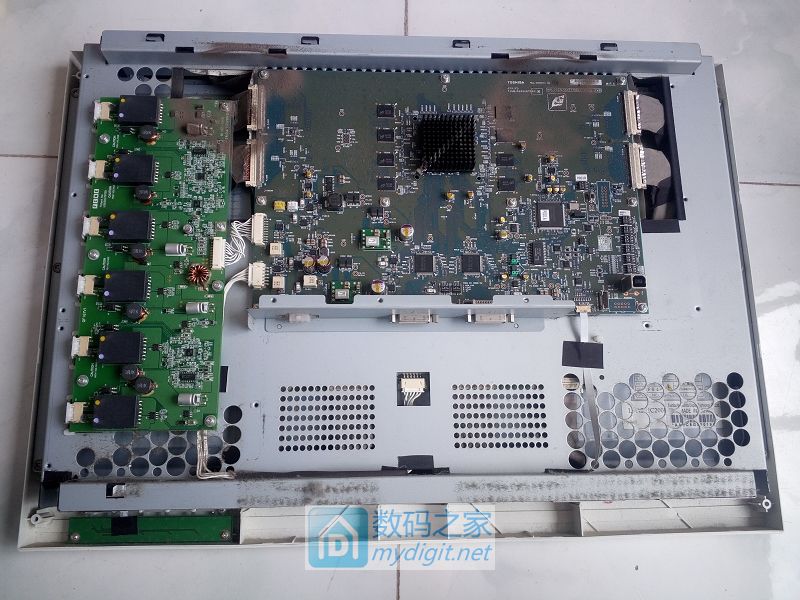

可以看到整机全貌，独立的ccfl驱动板，跟一大块主板，慢慢细看
主板全貌，一眼看到8片缓存，4个lvds接口，表示非常惊讶，这得多高带宽啊，需要这么多lvds

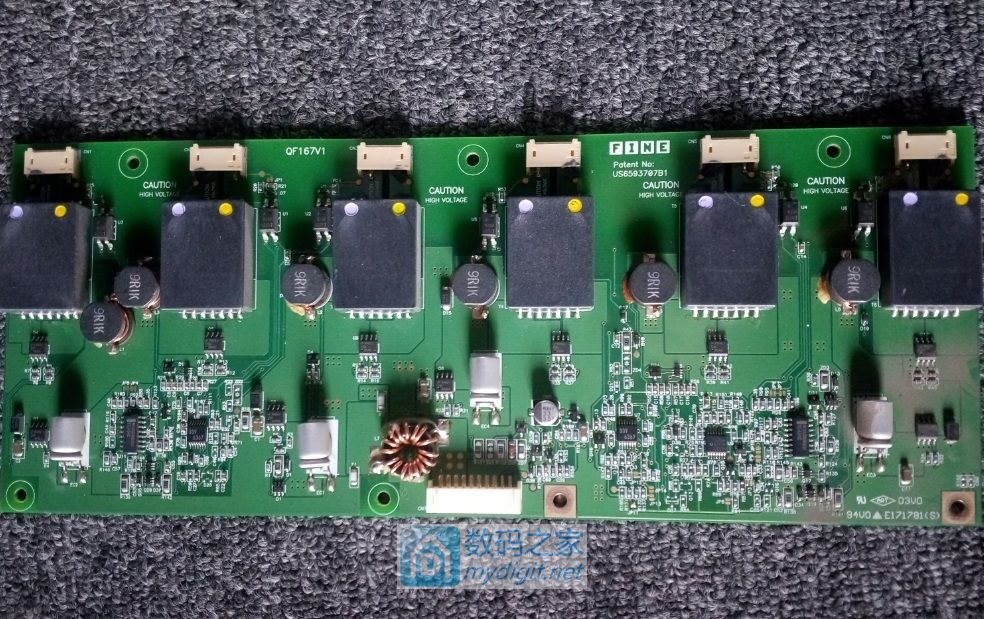

inverter板6个变压器，12根灯管，难怪功耗如此之大
驱动电路
另外一侧驱动
主板细节，电源部分，还用了2个独立的电源小板

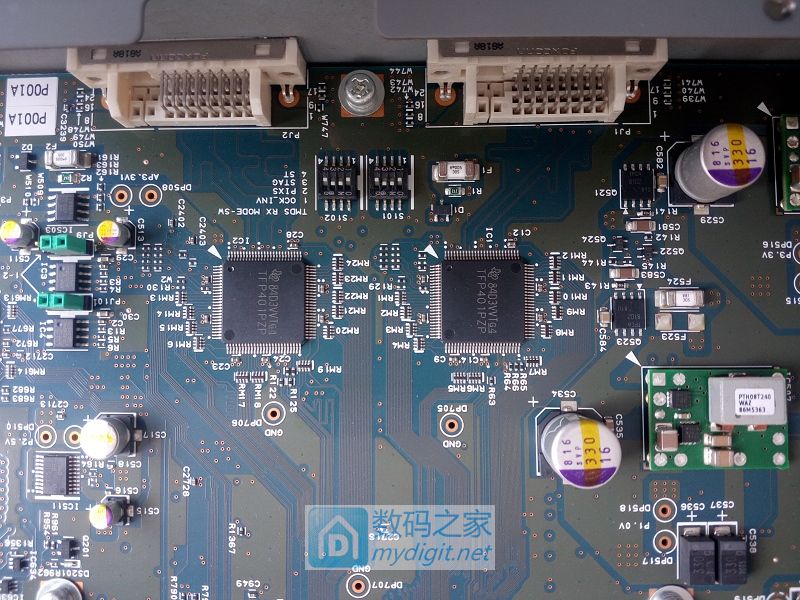

dvi信号接收电路，2片ti的芯片
这边不知道是啥，一堆的拨码开关，应该是用于调试的

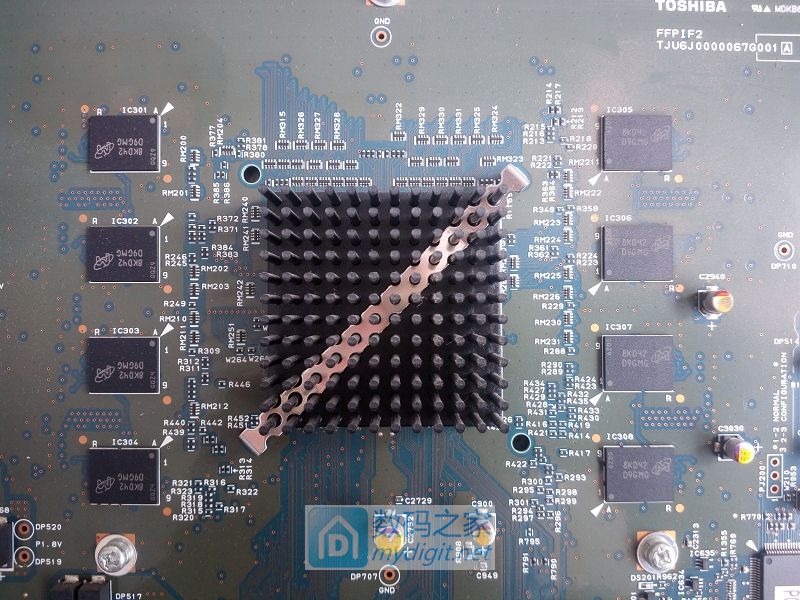

这个大散热片撕不下来，无缘一睹，8片缓存也很壮观，型号查不到
主板带b口，不知道是否用来升级固件的
拆下主板，看到panel，还是震惊啊，panel有8根lvds线连接，并且全是双通道

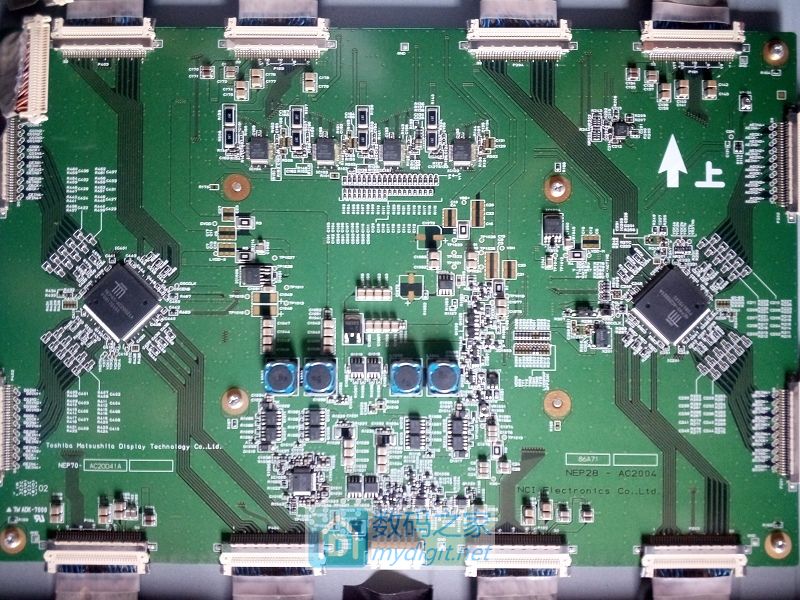

显示器的板子，感觉类似于一个tcom板

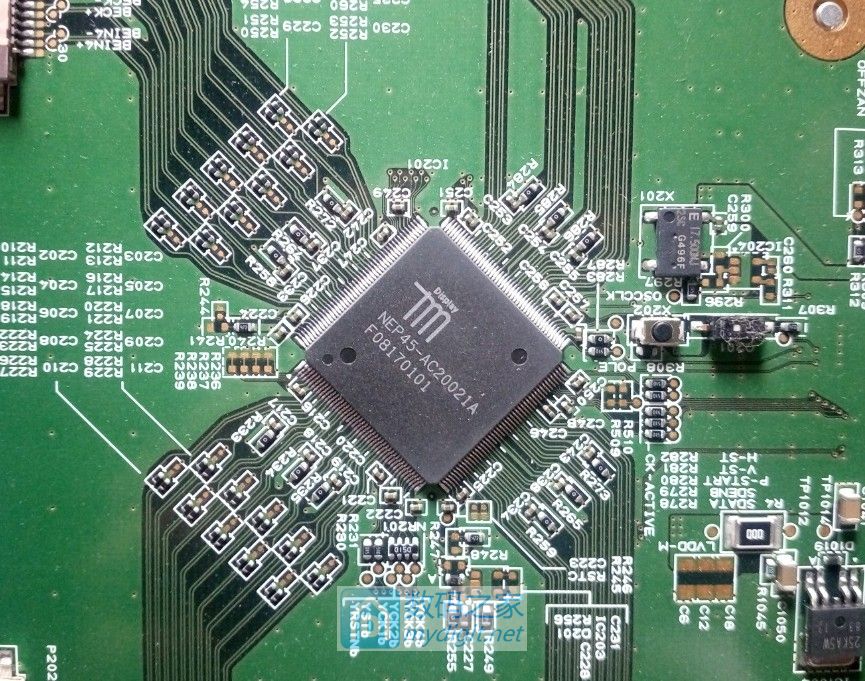

这个芯片好奇怪，不知道哪个公司的
左右各一片

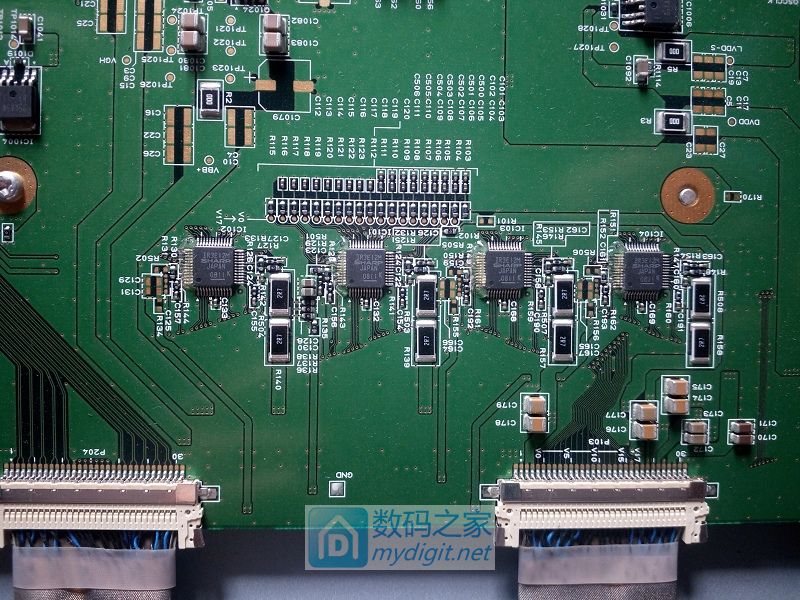

这一组芯片不知道干嘛的
底下是电源
液晶屏型号，这变态的家伙也是东芝的，查型号知道，是一片3840*2400的显示屏，08年的产品啊，或许这个07年就已经研发出来了，哪个年代我们用的液晶还是1366*768的比较多
lvds线全部屏蔽

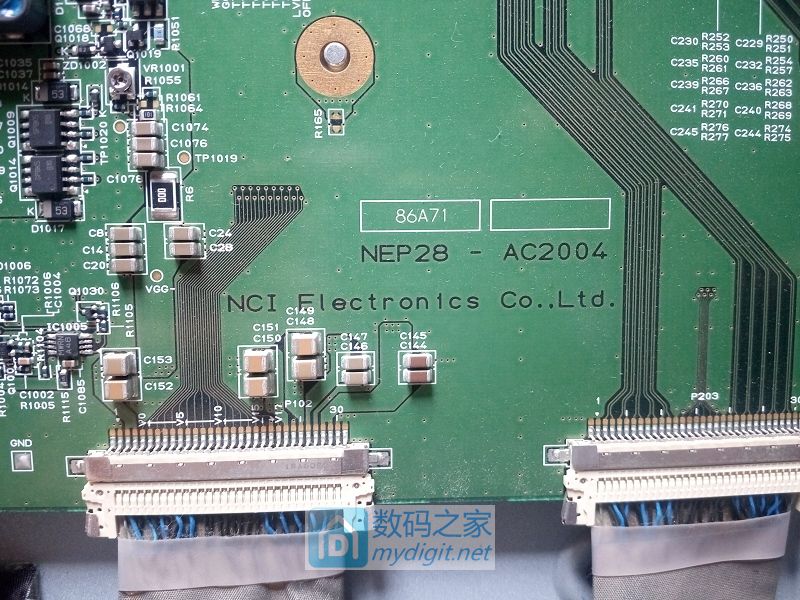

板子设计公司，nci电子公司，没听说过这个公司
从这里连接到液晶面板，继续拆解的话，就会把灯箱跟面板全部分离，怕年久线脆，万一折了，就此报废，收住，看下效果
驱动板正反面
跟屏连接的接口
2块板子中间的铁壳

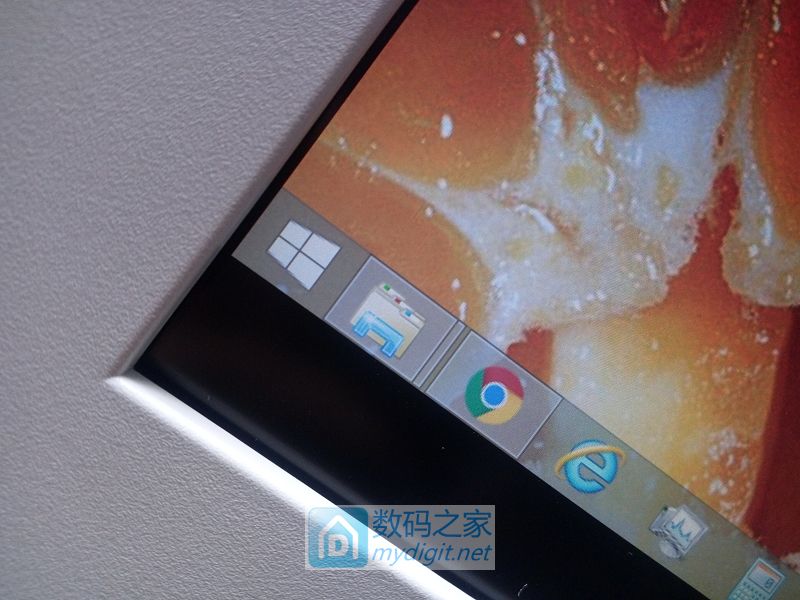

显示效果，拍了一个小角落

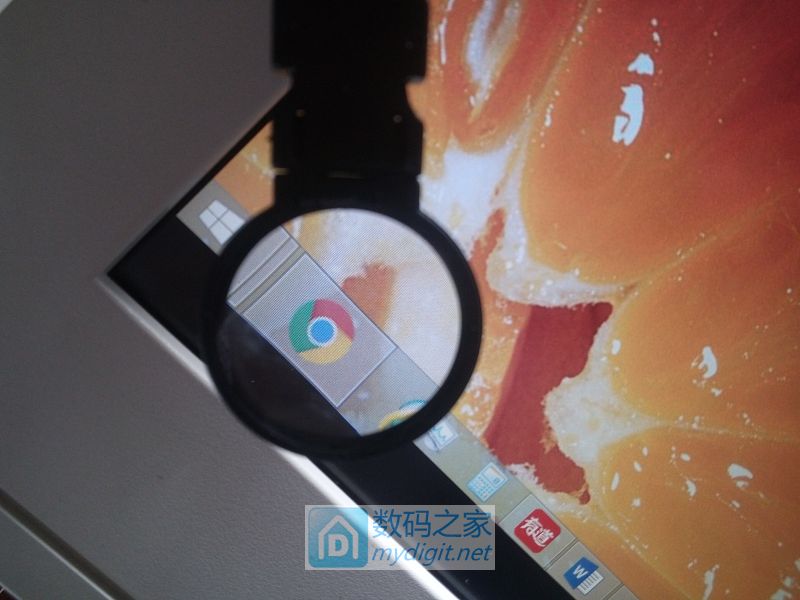

放大后显示效果
可以竖屏显示
漏了一张，补在这里
双dvi插入，可以直接显示2路输入信号
单屏分辨率 1920*2400
全文，到此拆解完毕
看来4k显示器早就造出来了，囿于当年的数据传输带宽不够（dvi无法支持3840*2400，缺乏dp接口）无法实现4k高清信号的输入，只能当2个高清显示器用，并且刷新率只能到24帧（双画面输入的时候），不过貌似这个左右屏显示可以实现头盔效果哦
