由于外界因素或光纤自身等原因造成光缆线路阻断，影响通信业务，即为光缆线路故障（不包括联络线、信号线和备用线），光缆线路故障定义的示意图如图1所示。光缆阻断不一定都导致业务中断，形成故障导致业务中断的按故障修复程序处理，不影响业务未形成故障的按割接程序处理。
图1 光缆线路故障定义示意图
1.光缆线路故障的分类
通信光缆线路故障可分为全阻故障、重大故障、一般故障、逾限故障4种类型。
全阻故障：由于通信光缆线路原因造成全部在用业务系统阻断的故障称为全阻故障。
重大故障：在执行重要通信任务期间，因光缆线路原因造成全部业务系统阻断并产生严重后果的故障，称为重大故障。
一般故障：由于光缆线路原因造成部分在用业务系统阻断的故障称为一般故障。
逾限故障：通信光缆线路的故障处理超过修复时限的要求称为逾限故障。
2.光缆线路故障的处理方式
根据故障光缆光纤阻断情况，可将故障类型分为光缆全断、部分束管中断、单束管中的部分光纤中断3种，处理方式有所不同。
1.光缆全断
如果现场两侧有预留，采取集中预留、增加一个接头的方式处理；故障点附近有接头并且现场有足够的预留，采取拉预留、利用原接头的方式处理；故障点附近既无预留、又无接头，宜采用续缆的方式解决。对于此类光缆全断的故障普遍采用光缆接头盒接续的方式恢复，如图2和图3所示。
图2 光缆接头盒安装示意图

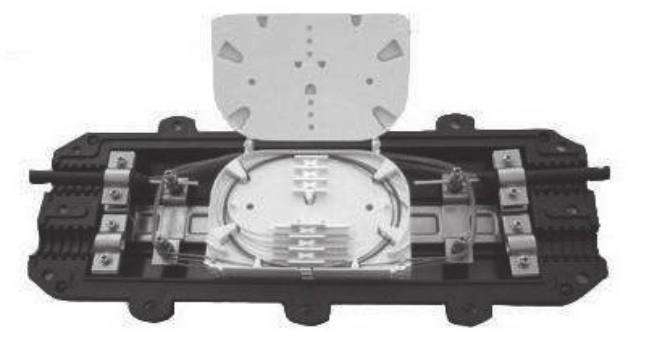

图3 光缆接头盒安装实物图
2.部分束管中断或单束管中的部分光纤中断
此类修复以不影响其他在用光纤，未受损质量良好的空闲光纤数量大于在用受损光纤数量为前提，优先考虑调纤方式或采用开天窗接续的方法进行故障光纤的修复，如图4和图5所示。
图4 利用同缆备用光纤调度示意图

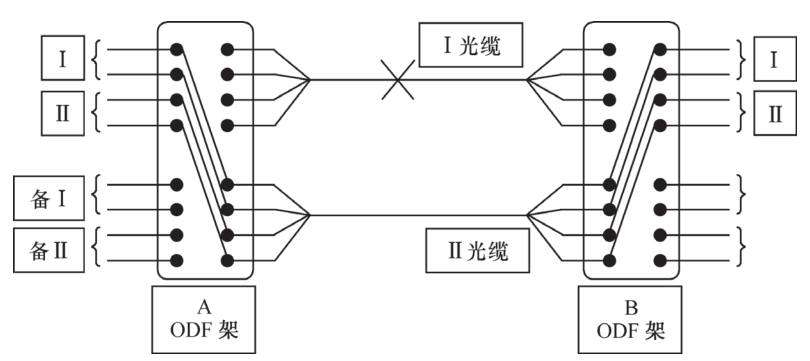

图5 利用同路由光缆备用光纤调度示意图
采用开天窗接续方法进行故障光纤修复时，一般不建议在故障点处直接开天窗，这样可能会中断其他未受损纤芯。可先在故障点处用接头盒或其他方式进行固定保护，在两侧开天窗或在最近两个接头盒间续缆，修复故障纤芯。
故障发生后的处理，对于不同类型的线路故障，处理的侧重点不同。
（1）有同路由光缆可代通的全阻故障，抢修人员应该在第一时间按照应急预案，用其他良好的纤芯代通阻断光纤上的业务，然后再尽快修复故障光纤。
（2）没有光纤可代通的全阻故障，按照应急预案实施抢代通或故障点的直接修复进行，抢代通或修复时应遵循“先重要电路、后次要电路”的原则。
（3）光缆出现非全阻，有剩余光纤可用。用空余纤芯或同路由其他光缆代通故障纤芯上的业务。如果故障纤芯较多，空余纤芯不够，又没有其他同路由光缆，可牺牲次要电路代通重要电路，然后采用不中断电路的方法对故障纤芯进行修复。
（4）光缆出现非全阻，无剩余光纤或同路由光缆。如果阻断的光纤承载重要电路，应该用其他非重要电路光纤代通阻断光纤，用不中断割接的方法对故障纤芯进行紧急修复。
（5）传输质量不稳定，系统时好时坏。如果有可代用的空余纤芯或其他同路由光缆，可将该光纤上的业务调到其他光纤，查明传输质量下降的原因，有针对性地进行处理。
