卧室地面模型有卧室主要地面、进门门槛石、梳妆间与卧室之间的门槛石，主卧卫生间与梳妆间之间的门槛石四部分。
复制一个对象，用以编辑得到门下方门槛石
一、进门门槛石模型的创建

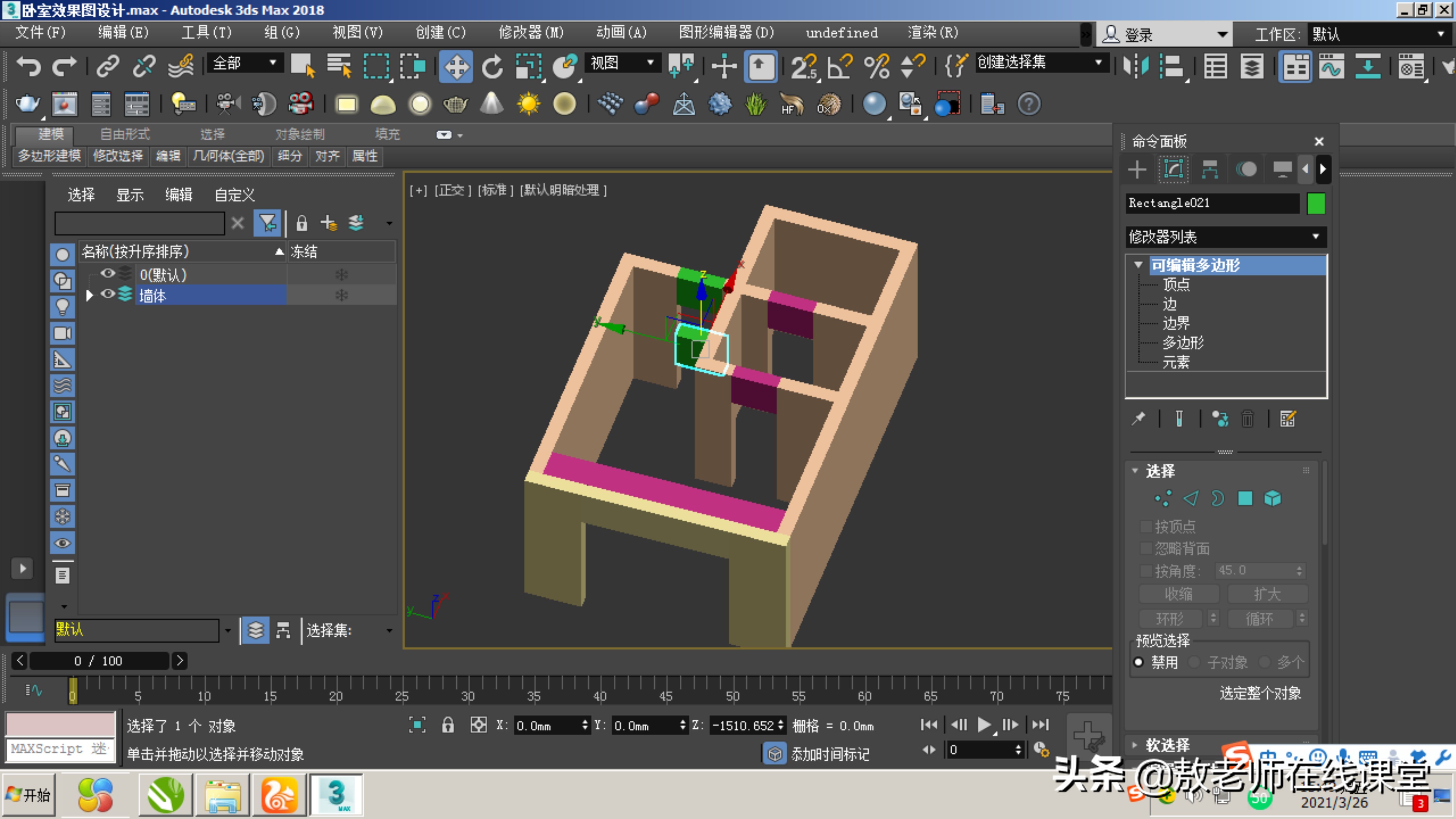

按下键盘的“W”键，切换到“选择并移动”命令，在场景中单击门上方墙体，接着按住“shift”键不放，鼠标放置“Z”轴，往下拖动复制，得到一个BOX对象。
切换至右视图

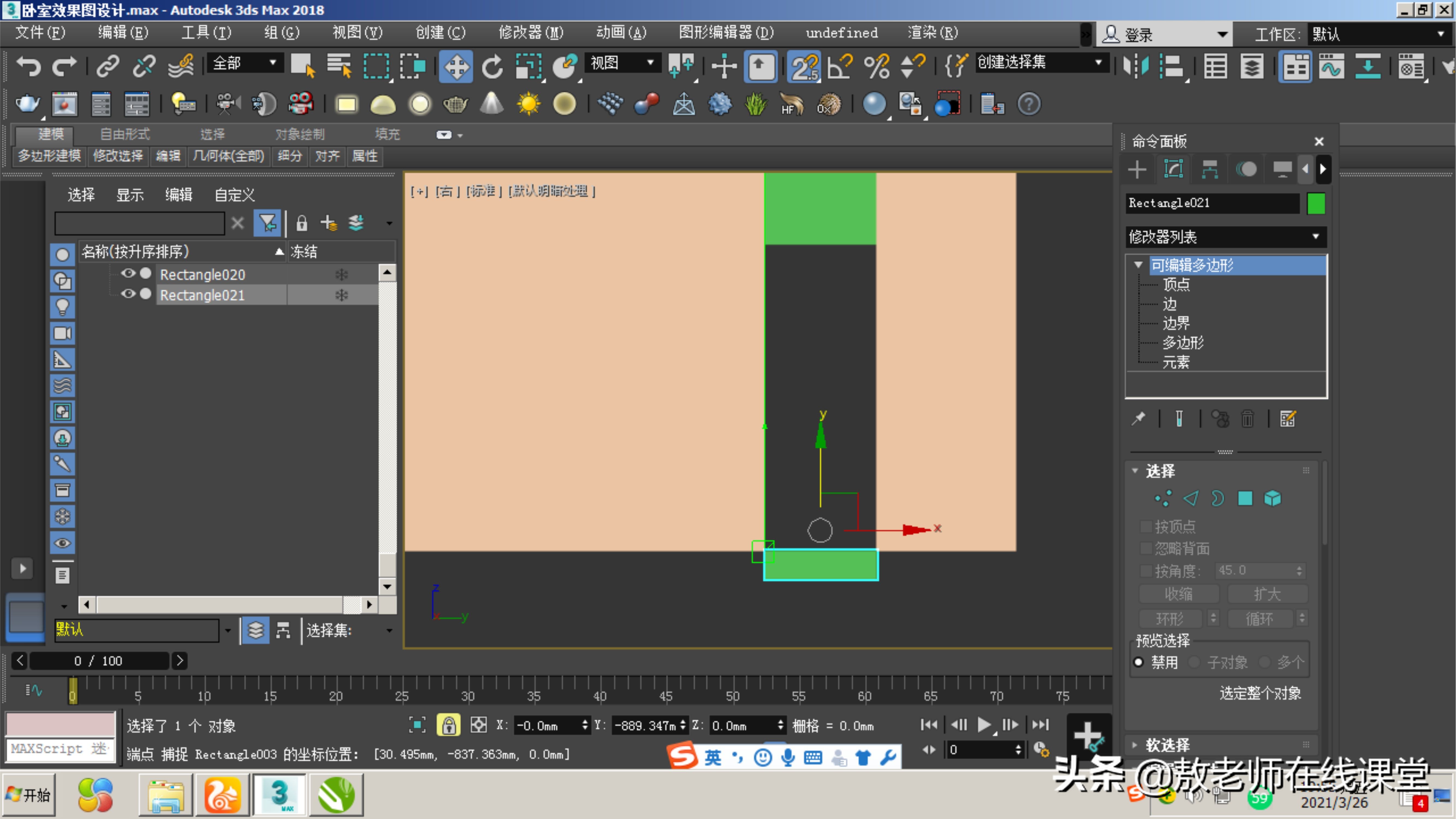

切换到右视图，进入到可编辑样条线的顶点子层级，框选选择上面两个顶点，捕捉其中的一个点，按“F6”键约束X轴，往下移动，并捕捉下面的点，重合，然后把鼠标放置在“选择并移动”命令按钮上右键，弹出移动变换输入对话框，在Y轴框中输入200，回车，即得到一个200厚的BOX，捕捉BOX上面其中的一个点，移动并捕捉至旁边墙体的一个点，完成BOX的移动。
二、卧室主要地面模型的设计

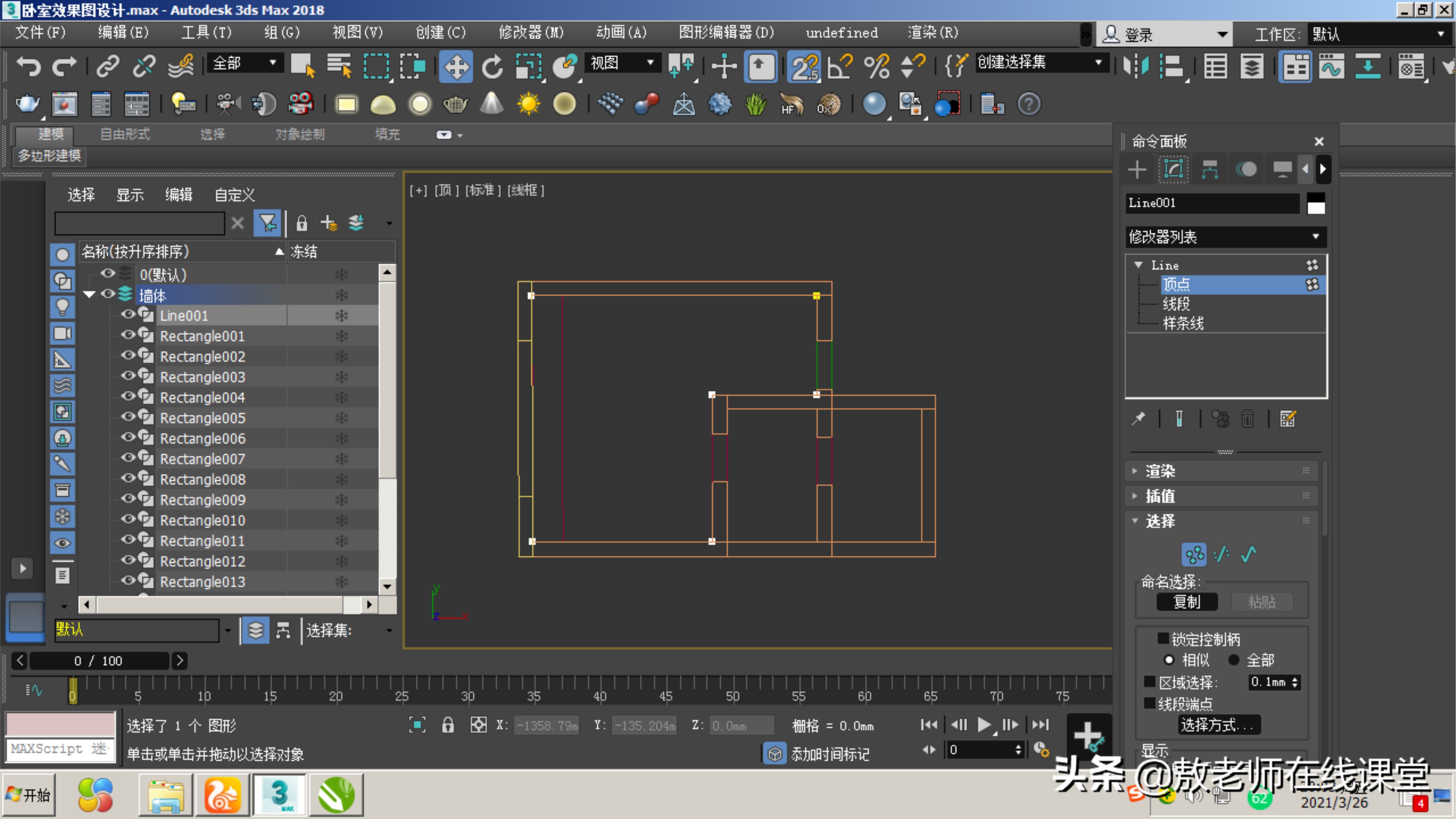

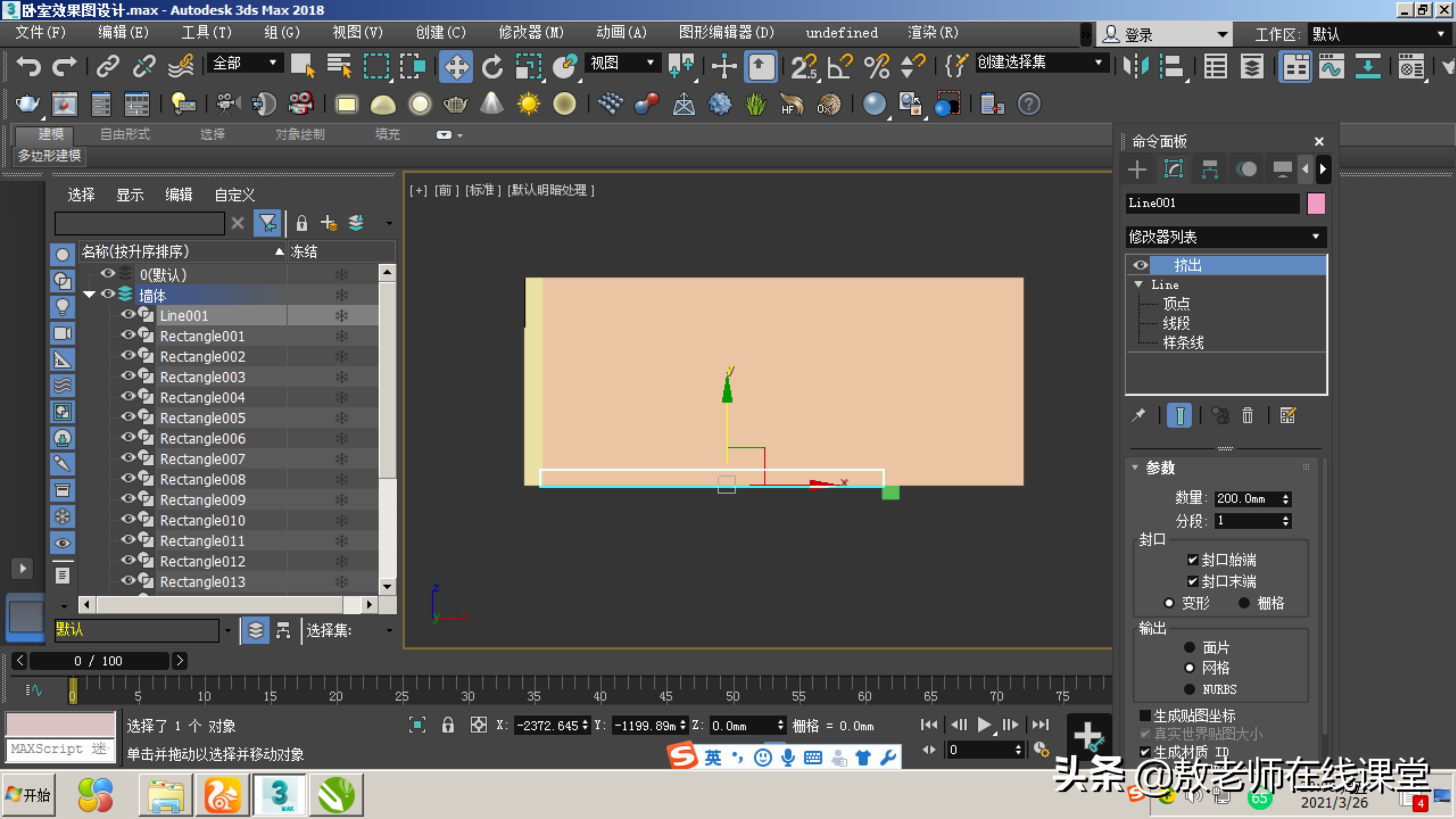

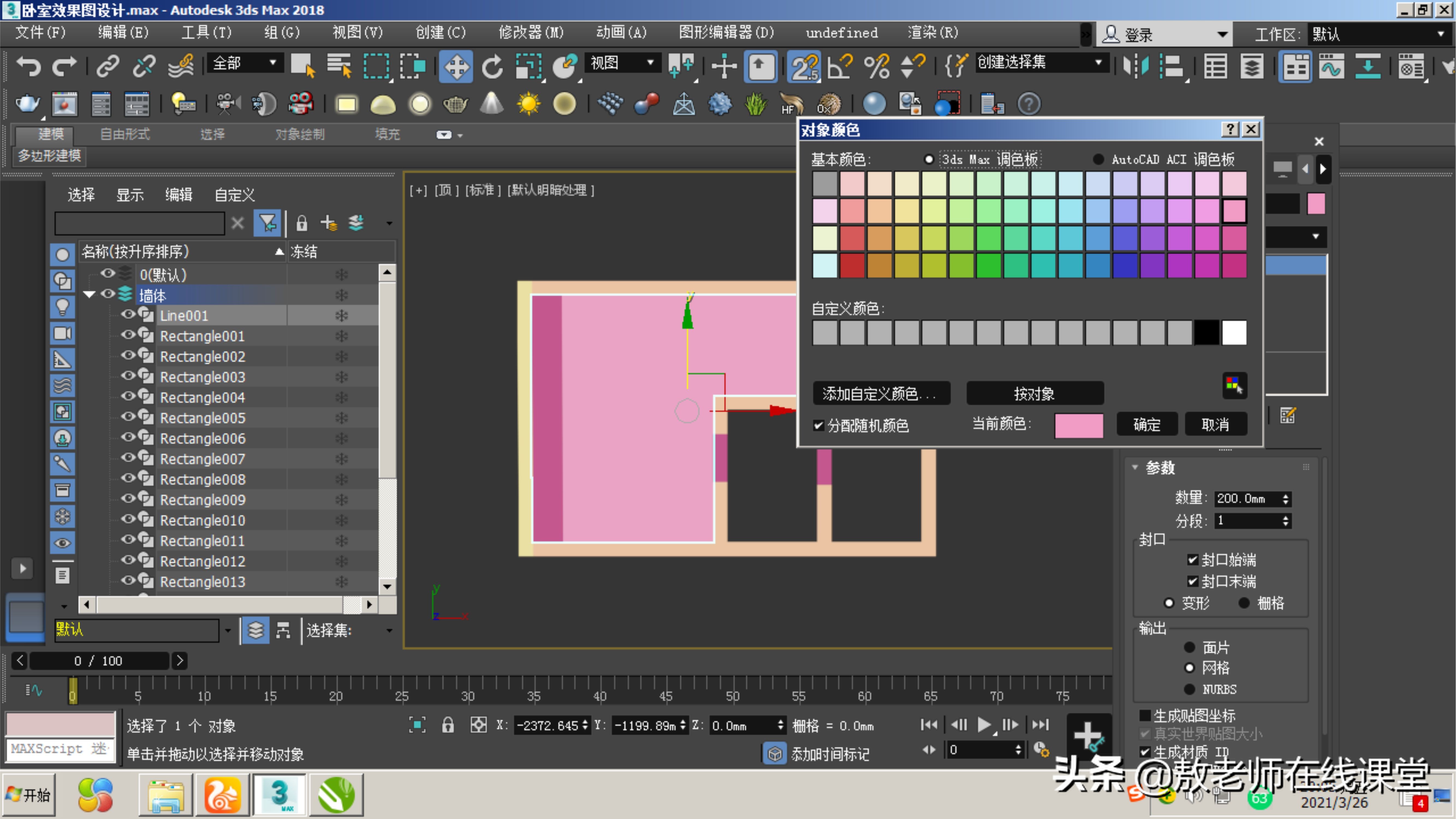

关闭移动变换输入对话框，按F3键，以边的形式进行显示，方便选择、捕捉点，单击创建——图形——线，依次捕捉如上的6个点，创建不规则图形，然后执行挤出操作，得到卧室主要部分的地面模型，给它换一个颜色，以示区分场景中的其他模型对象。
按F键，捕捉移动至墙体的下面。
三、其他地面模型的创建
其他地面、门槛石执行类似操作，完成卧室地面模型的创建。
视频加载中...
动画演示卧室地面模型的设计过程
