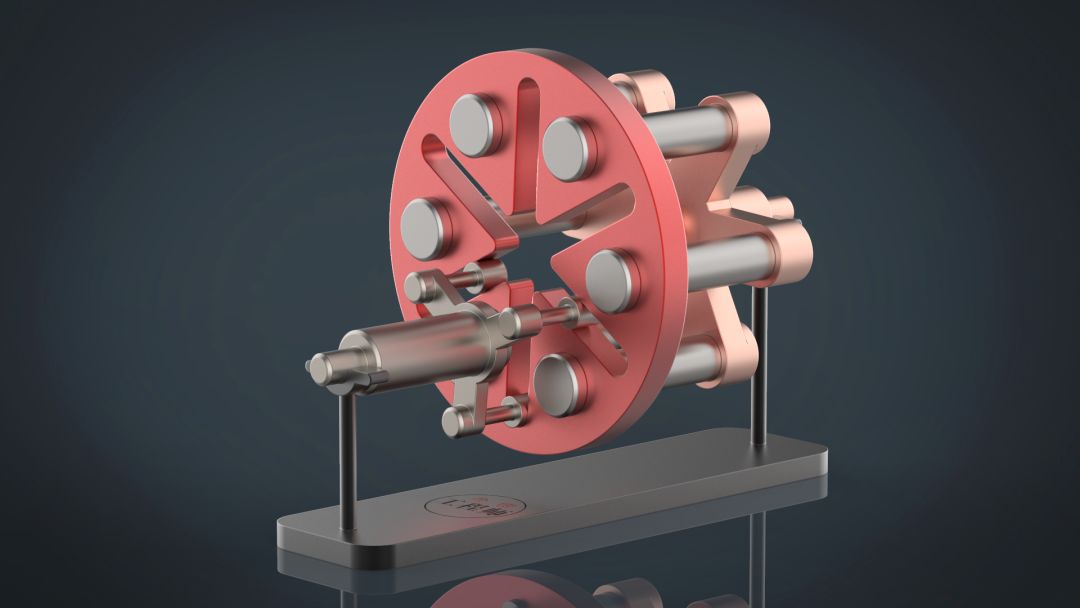

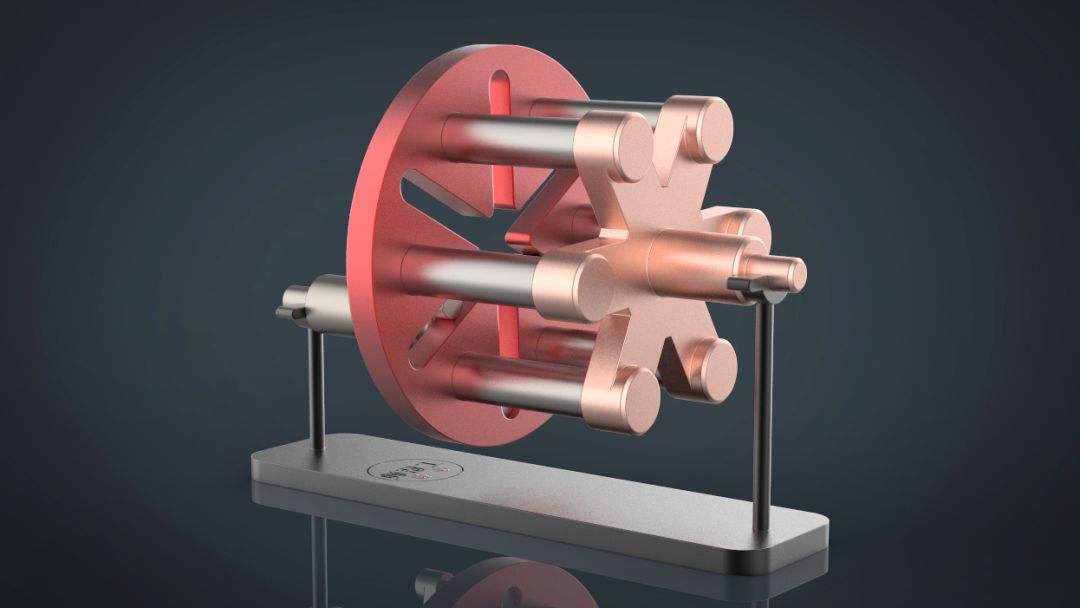

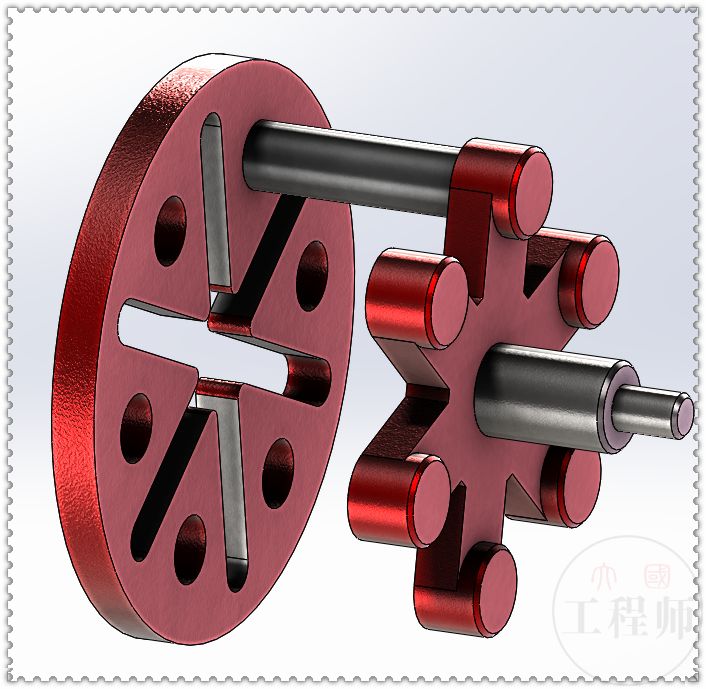

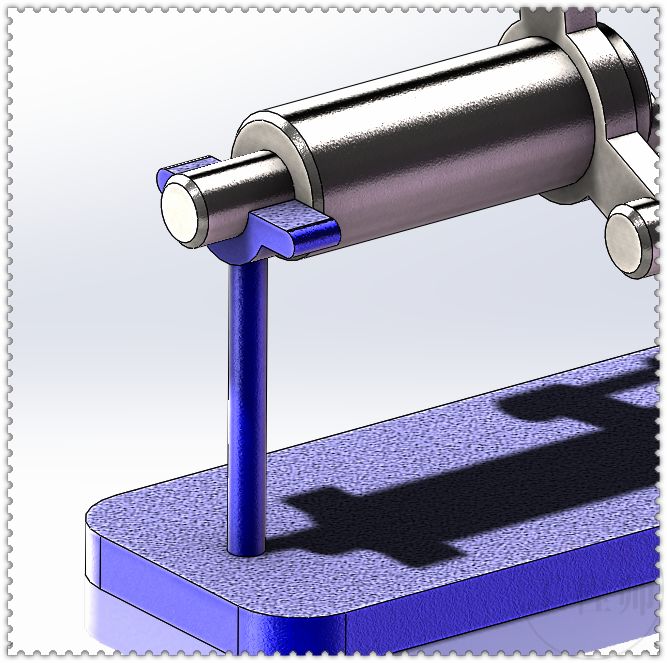

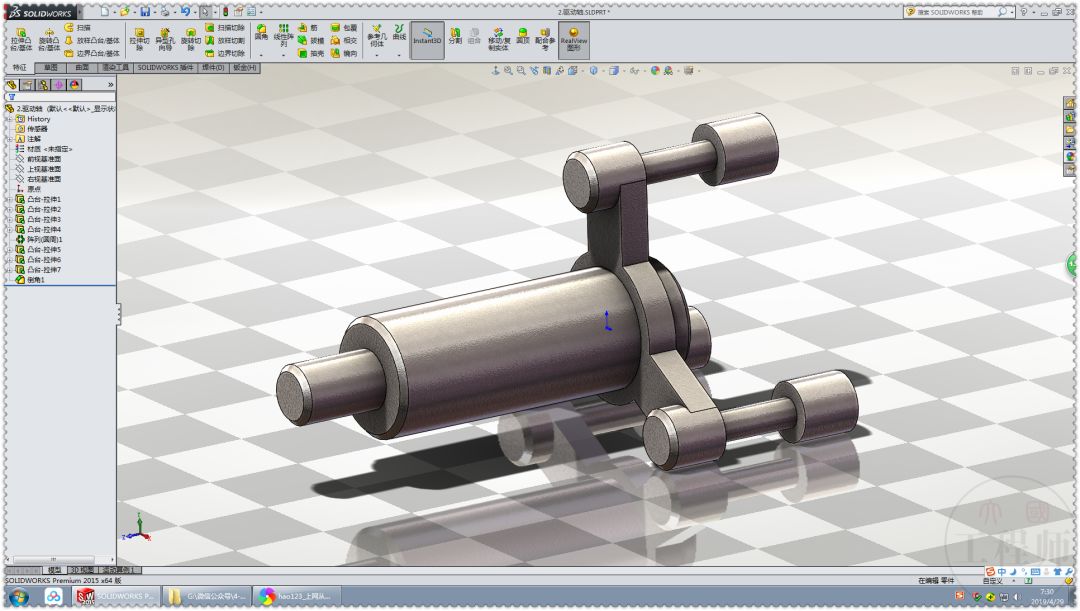

这个图是用SolidWorks2015建模，原文件已上传到2019年4月29日文件夹，可以作为参考。

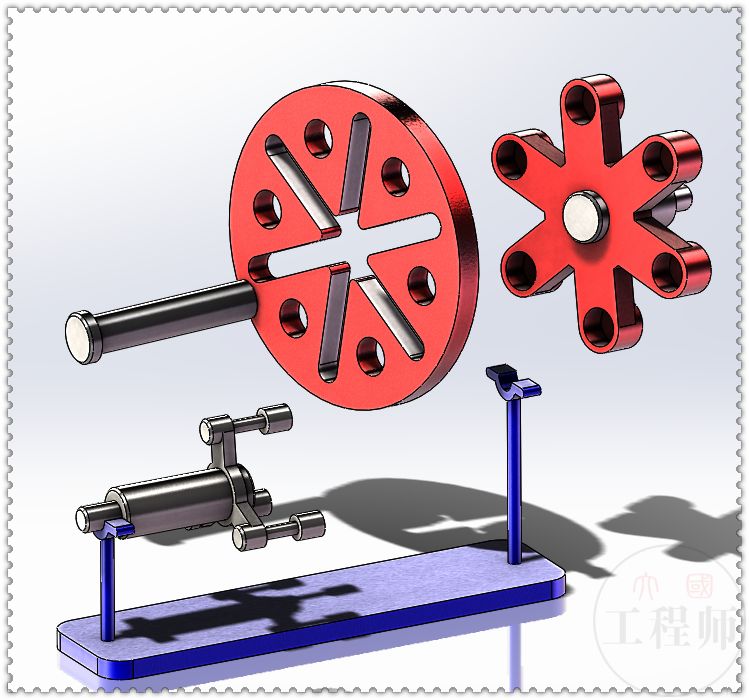

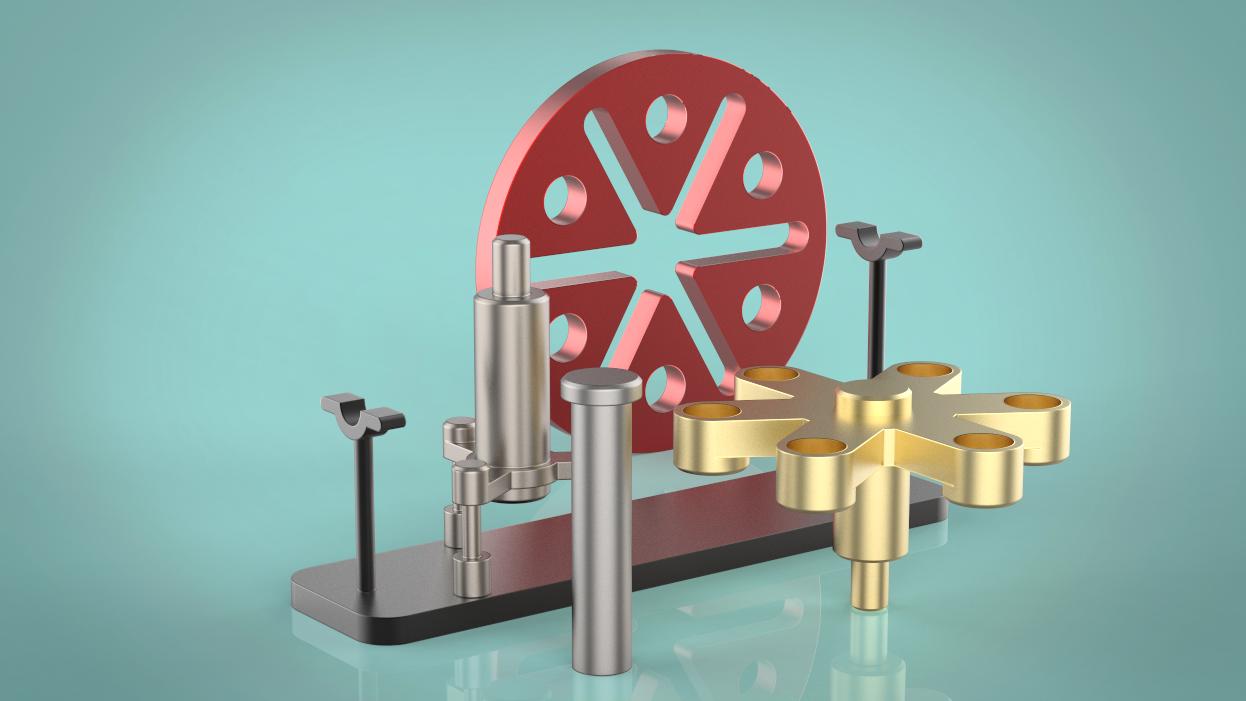

五个零件：

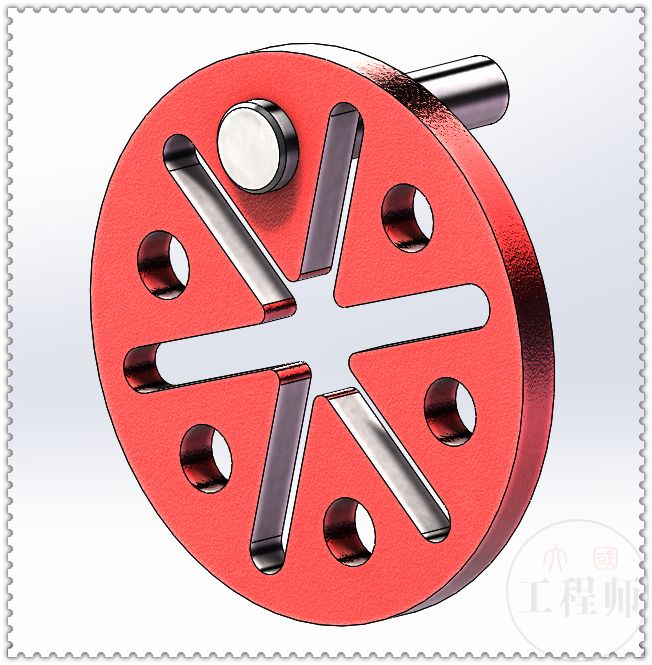

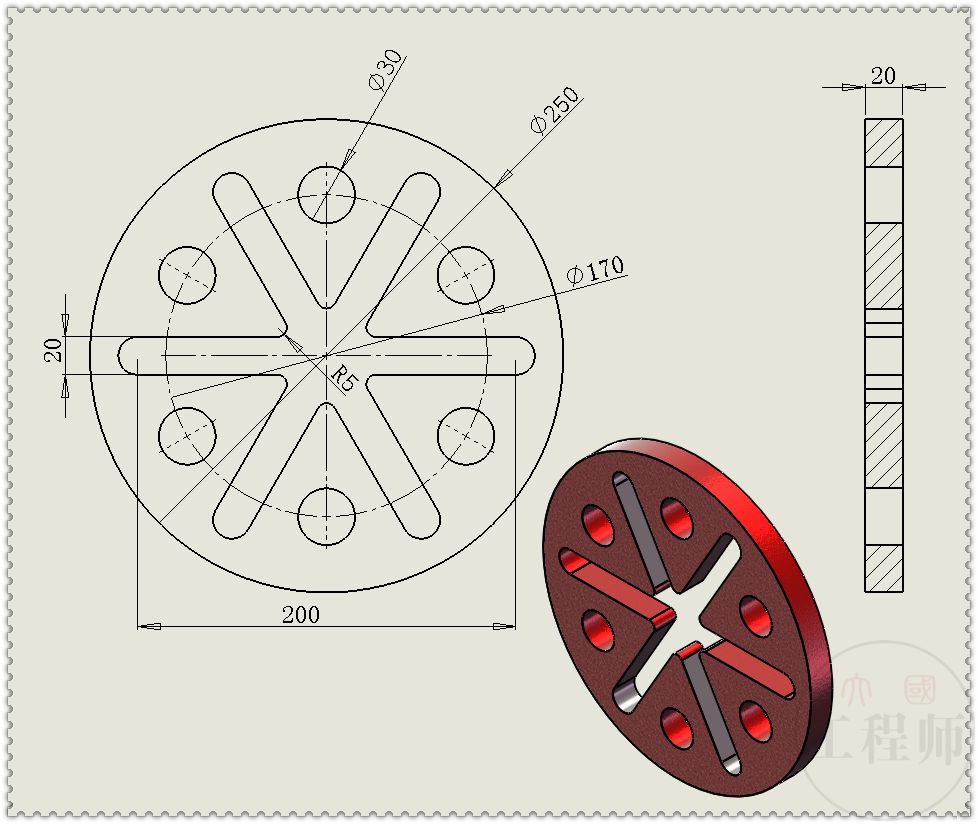

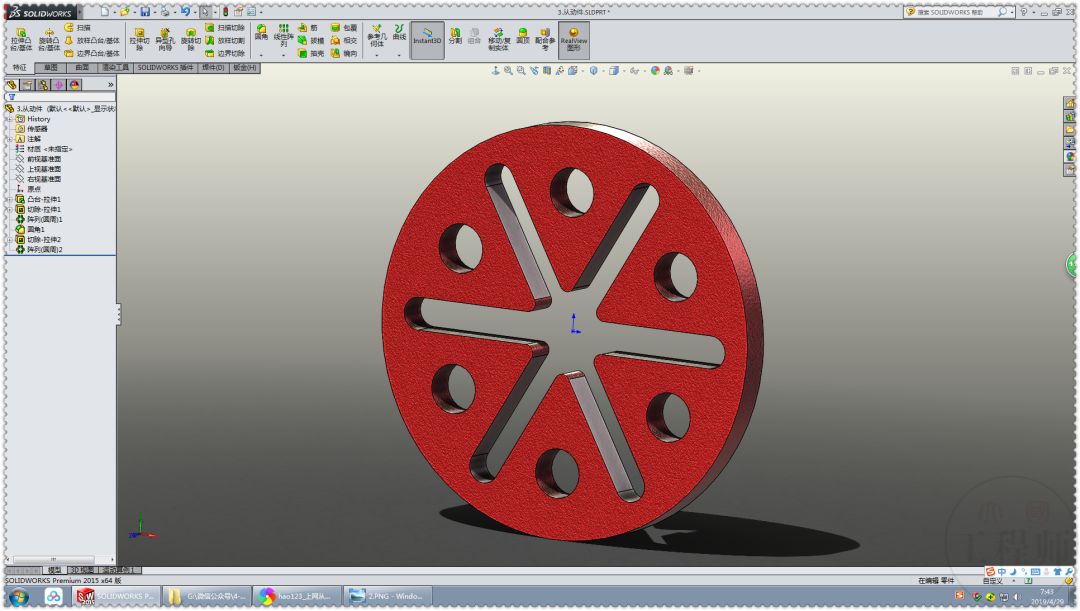

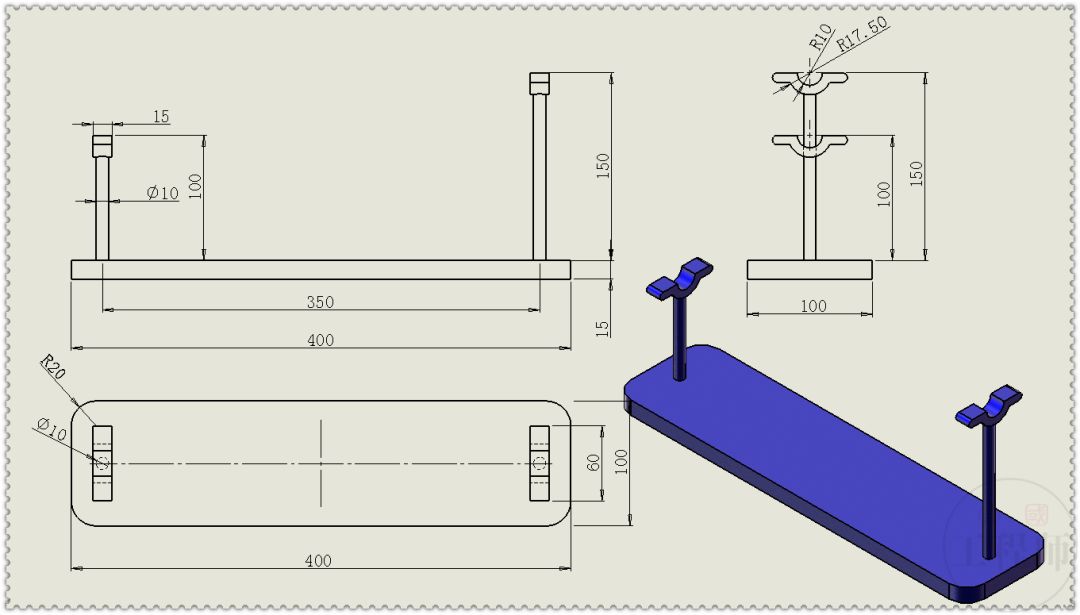

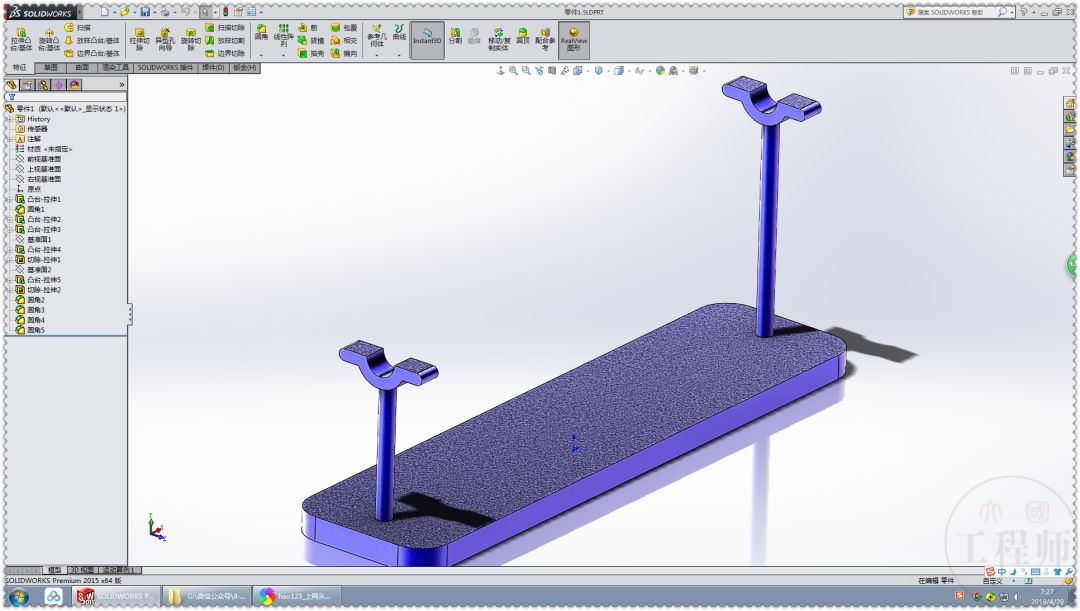

零件一：机架

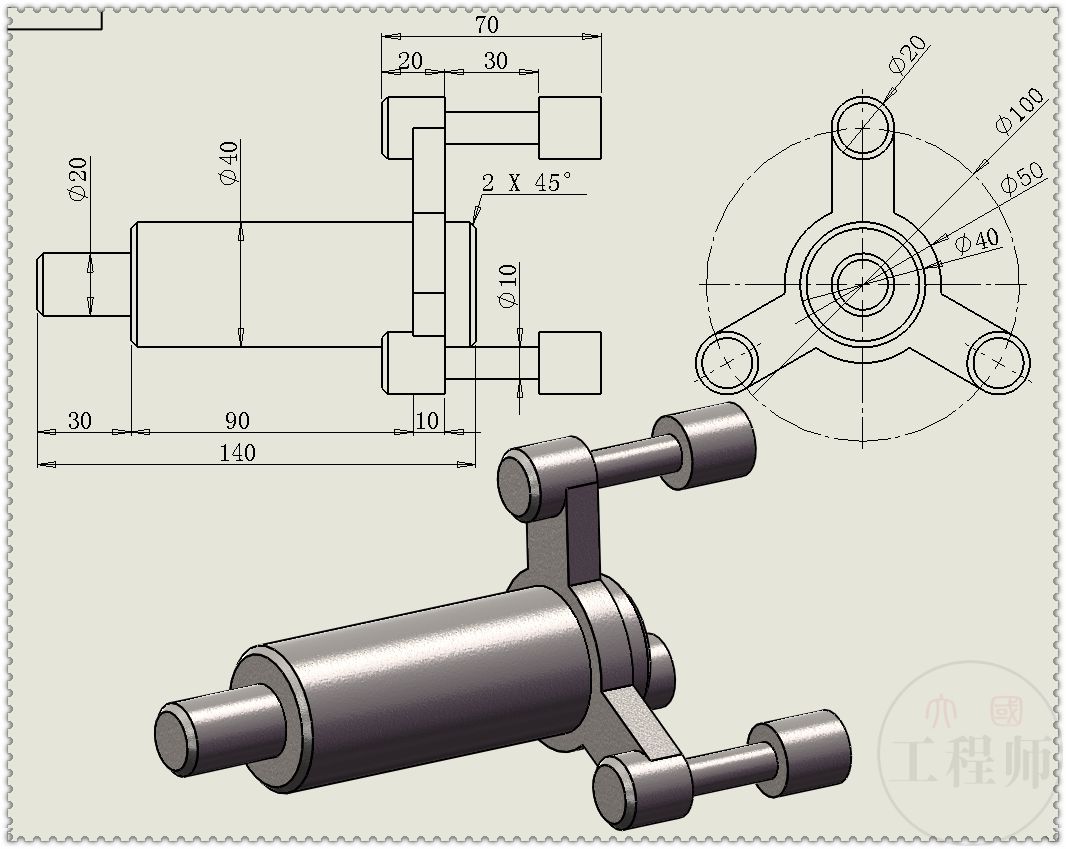

零件二：驱动轴

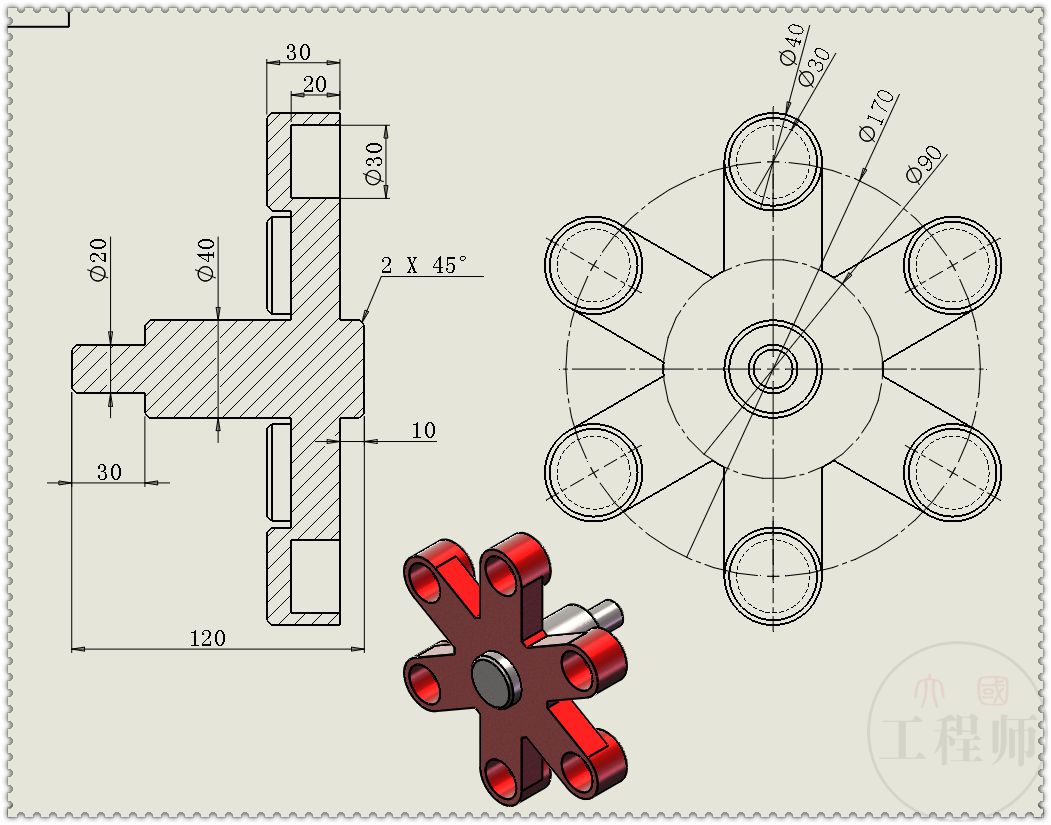

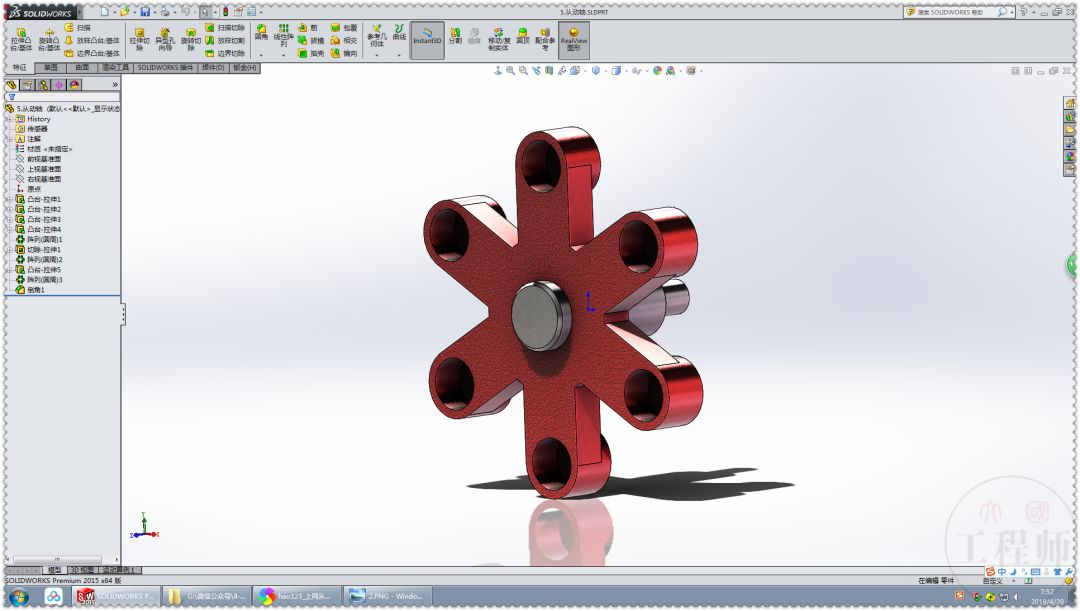

零件三：从动轮
零件四：从动件连接杆

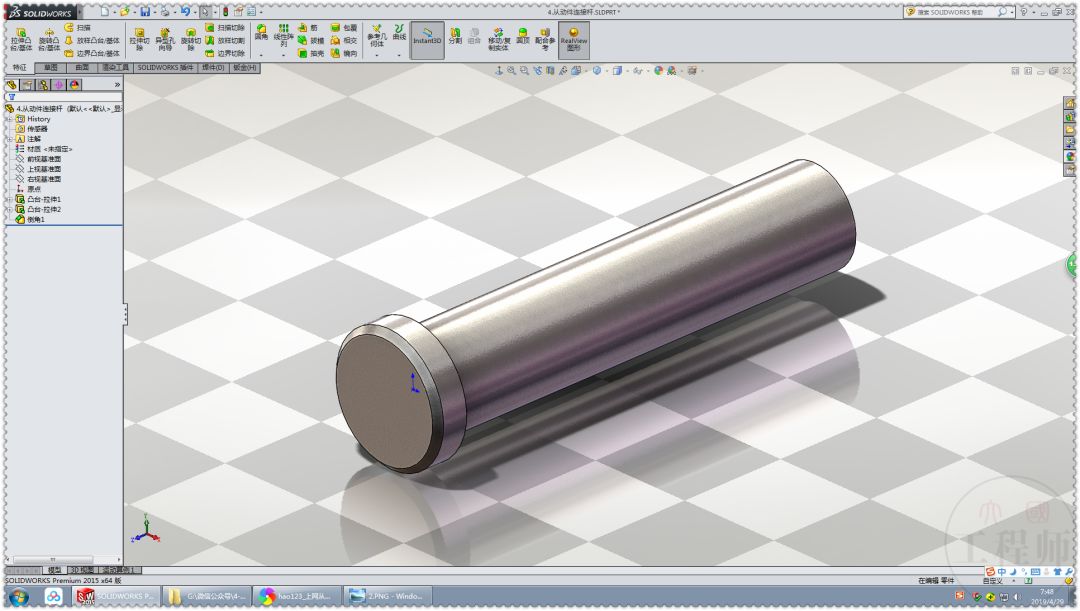

零件五：从动轴

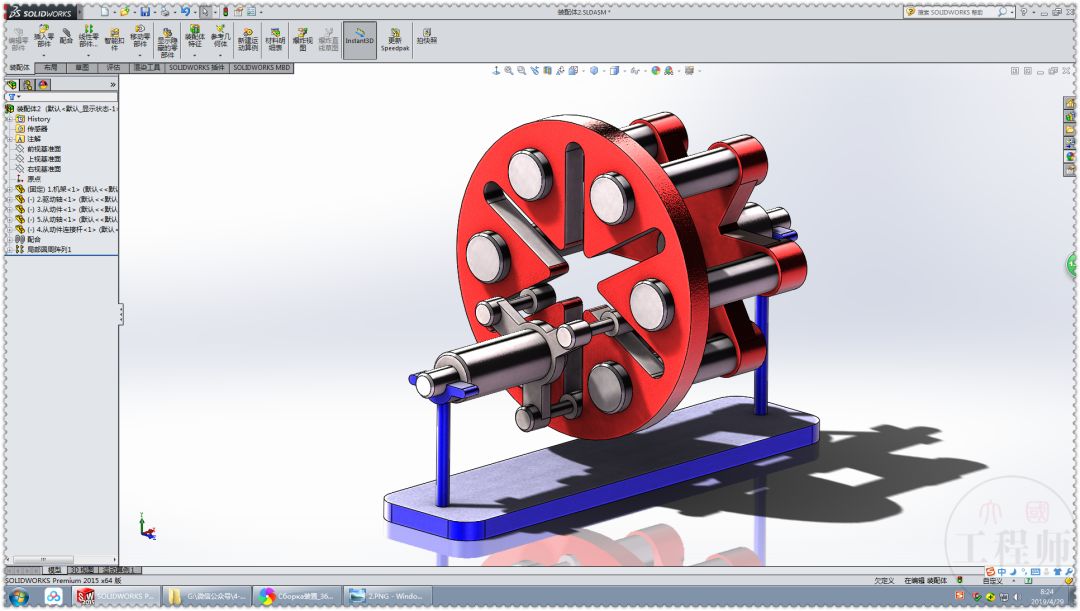

装配体：
1.新建装配体，插入两个零件，机架是固定状态。
2.给两个零件添加配合。

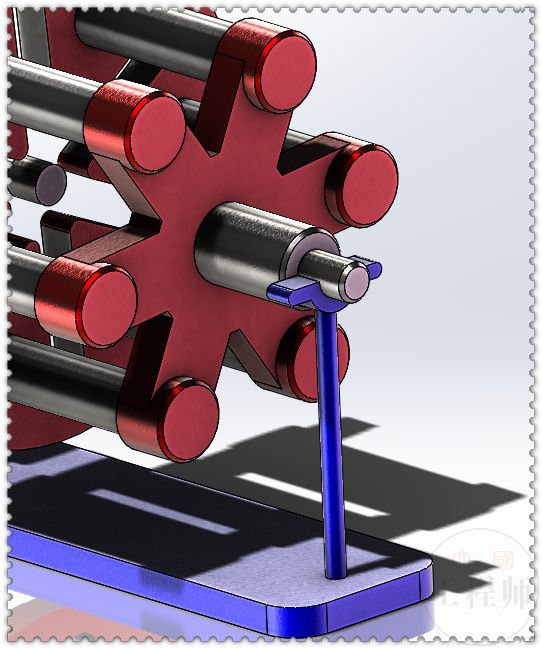

3.插入从动件的三个零件。
4.把从动轮和连接钉先配合在一起。
5.再把从动轴配合到连接钉上。

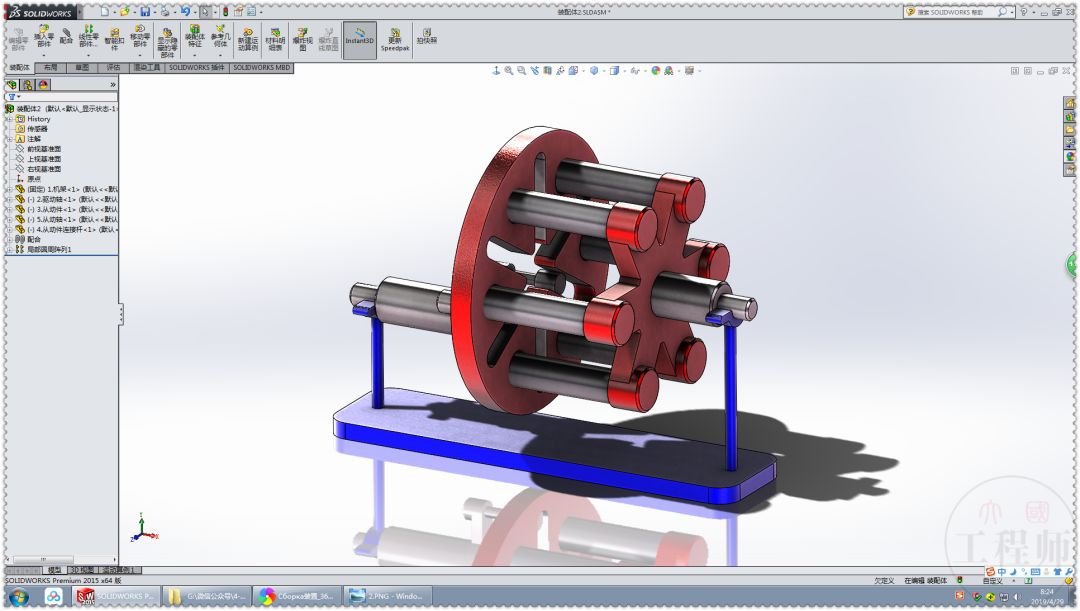

6.圆周阵列6个，再添加一个同轴心配合。
7.把从动件配合到机架上。

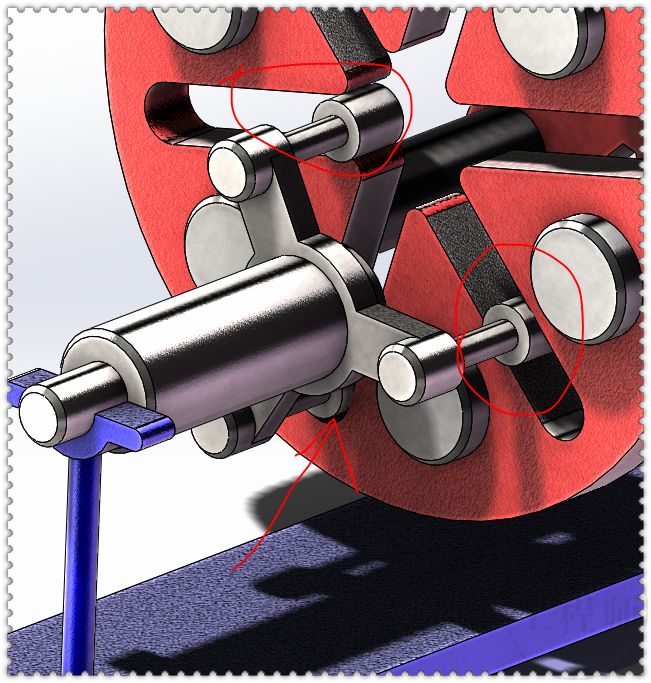

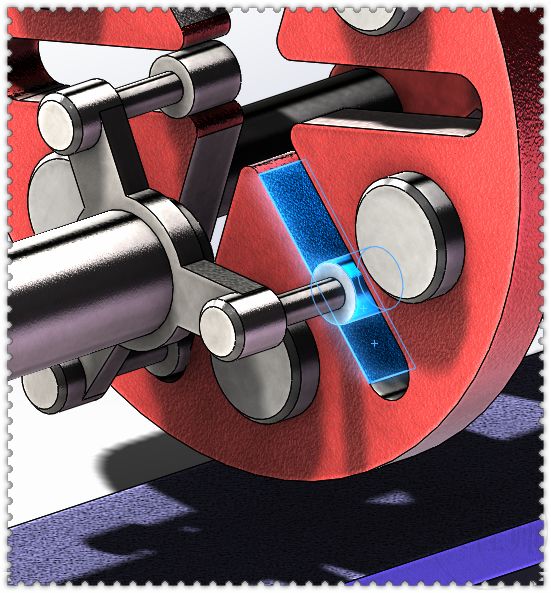

8.添加3个相切配合，因为不是完整的槽口，所以这里不能用槽口配合。

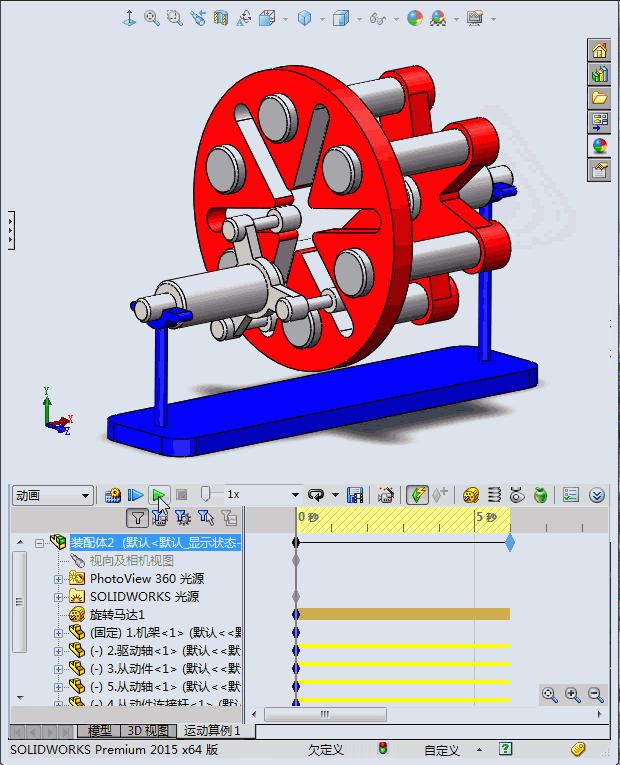

运动算例：

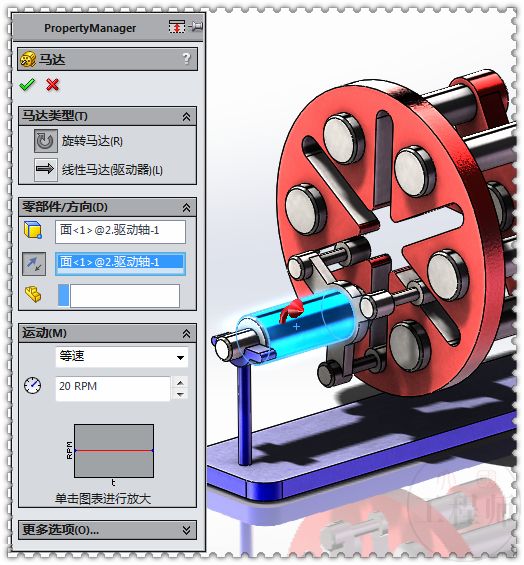

9.给驱动轴添加一个旋转马达。
10.点*放播**。
11.完成。
