现代音视频产品已经进入到了每个人的生活中，不断追求产品的音频表现是整个音频行业的持续追求。如何衡量一个产品音频指标的好坏，这往往需要对其进行音频性能测试。

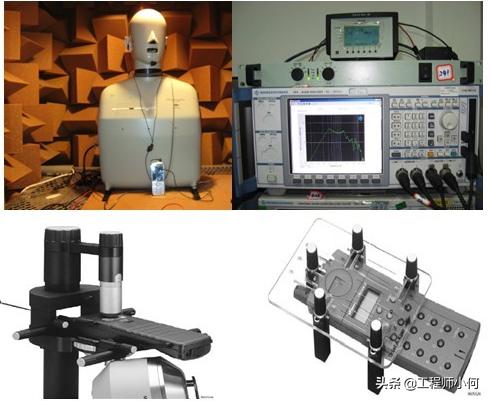

在我国，手机上市之前需要进行工信部的入网测试，即CTA测试，才能获得入网许可。在CTA测试中，音频是必测项。下面介绍一下国际规范的3GPP标准，下图为常用CTA音频测试设备，不知道大家还有没有映像呢？
一、接收项：
- RFR（Receive Frequency Response)：接收频响（2+/-3dB）

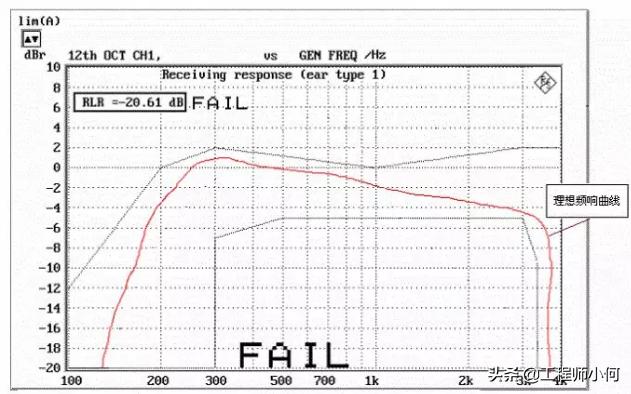

人耳所能听见的频率范围为20-20khz，实际上4KHZ胰腺癌信号就能满足正常通讯了。3GPP规定窄带(NB)通讯频带为300-3400hz，宽带（WB）通讯频率为50-6300hz。下图为模版，在两个线之间即为合格。
2.RLR(Receive oudness Rating)：接收响度
接收响度表示接收声音大小的绝对值，需要测Normal和Maximum两个等级响度。RLR是通过RFR在一定频率间隔取值，进行加权求和算得的。而针对RFR，normal和maximum只是模版上下平移，因此只需要测RFR normal即可。
3.Receiving Distortion：接收失真

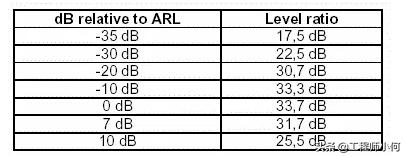

信息经过采样、调制、发射、传输、接收、解调，会引入噪声和引起失真。这个指标衡量接收机设备线性度。手机接到仪表发出的1020hz频率、音量增大的单音信号，进行解调还原，从Receiver或Speaker输出，跟原信号对比，计算接收失真。具体要求：

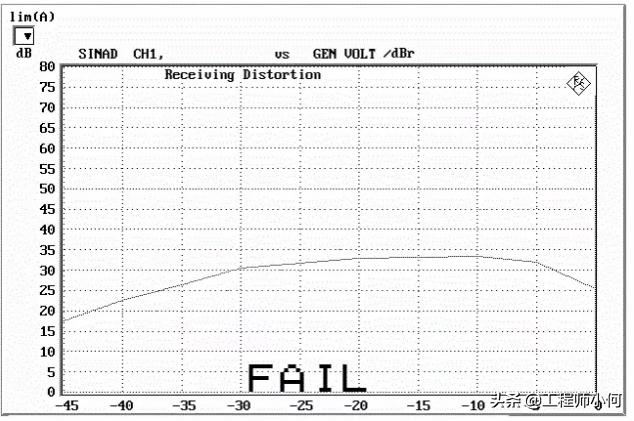

模版：
4.Receiving Idle Channel Noise：接收底噪（max≤-54dBPa，norm≤-57dBPa）
噪声无处不在，该指标用于衡量手机空闲信道时的接收底噪。因为放大器输出噪声与增益相关，增益越大噪声越大，因此要测norm和max两个等级。
5.STMR(Side Tone Mask Rating)：侧音掩蔽度（18+/-5dB）
这个意思为语音通话不但要对方收到，也要已一定比例响度回到接收方。
二、发射项
- SFR/SLR：发送频响和发送响度（8+/-3dB）

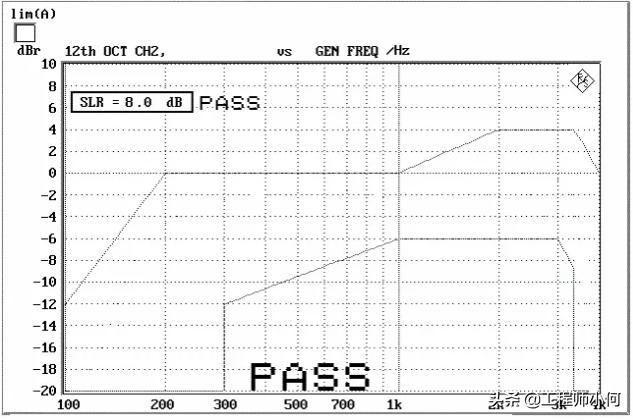

与接收相似，模版如下：
2.Sending Distortion：发送失真

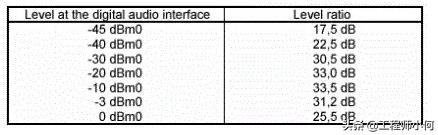

考察采样、调制、发射时，原始信号的失真度，衡量发射机设备性线性度，具体要求为：

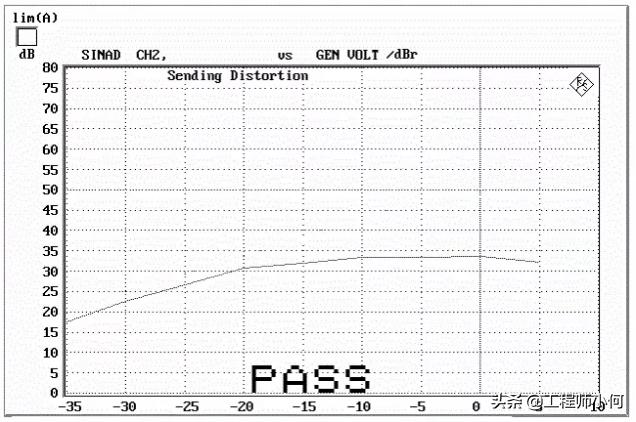

模版：
3.Sending Idle Channel Noise：发送底噪（≤-64dBm）
噪声无处不在，该指标用于衡量手机空闲信道时的发射机底噪水平。
4、Echo Loss回声损耗
从receiver到mic≥46dB，值越大表示抑制效果越好。特别要说明的是，如果你在电话里听到了自己的回音，说明对方的手机有问题，而不是你的手机有问题。
