“声丽”诞生于1999年，是硕美科集团旗下历史最悠久的核心品牌，该品牌在20年间推出了各种款式的耳机，为全球超过2000万用户带来丰富多彩的视听娱乐音频体验。面对火爆的20W快充市场，声丽也推出了一款20W PD快充充电器，下面充电头网就对这款产品进行详细拆解，看看具体做得如何。
一、声丽20W充电器外观
包装盒正面印有声丽品牌、充电器外观图以及20W、3C认证等特性标识，盒子右侧印有品牌logo。
背面印有充电器特性描述、参数，并贴有防伪贴纸。

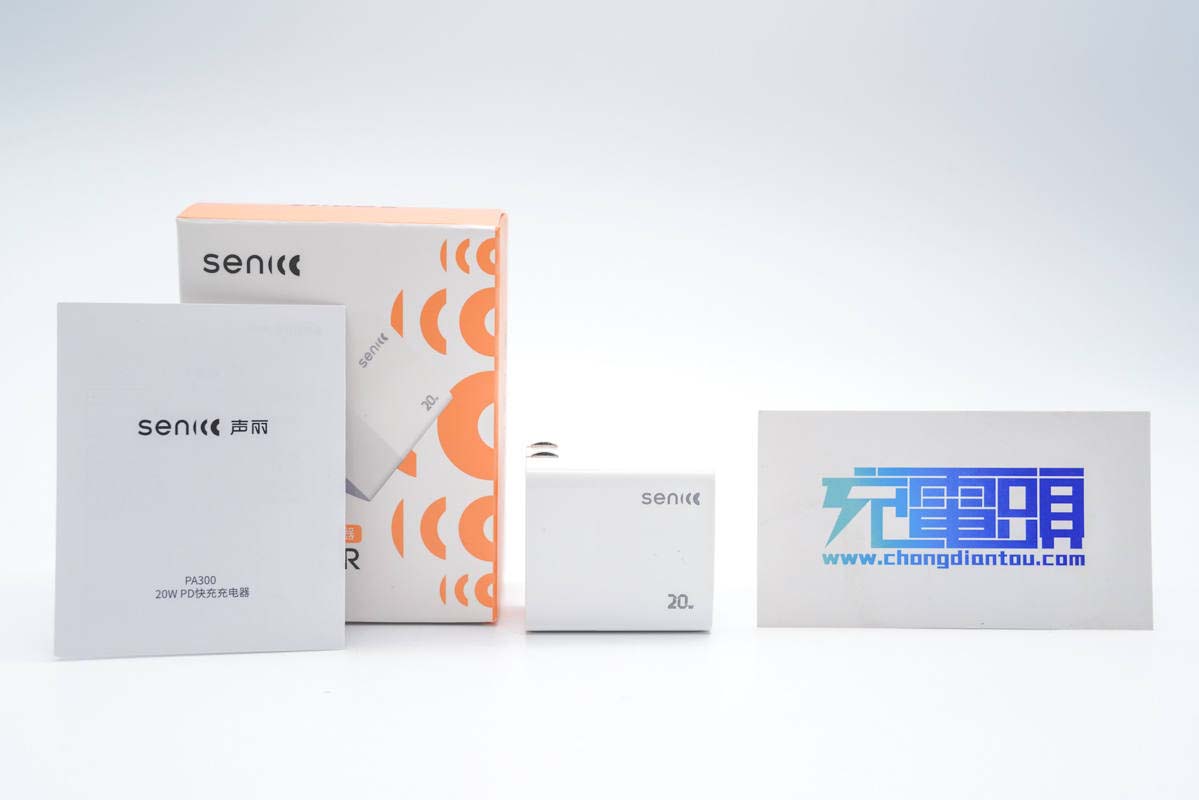

包装内含充电器和使用说明书。
充电器为长方体造型，采用PC阻燃材质白色外壳，整体看上去相当简洁。
腰身亮面和哑光撞色设计，各面间过渡圆润。

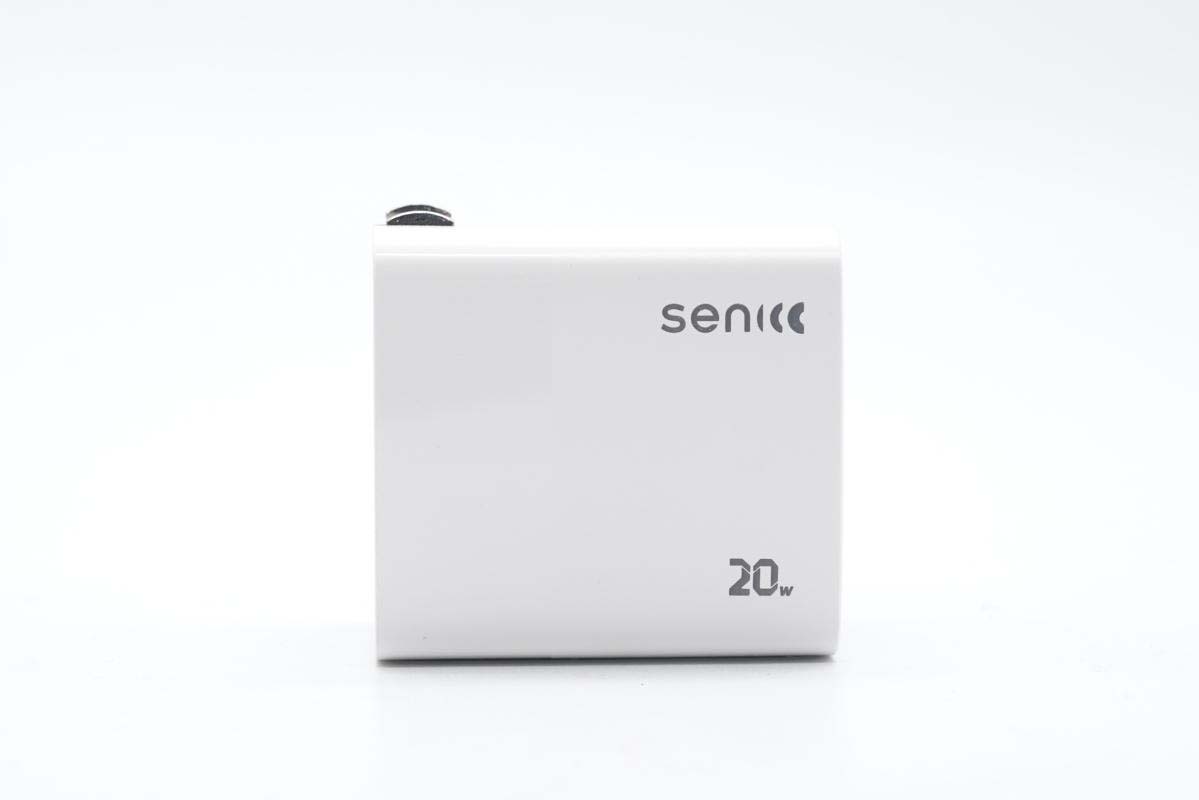

机身正面印有声丽品牌logo和20W字样。

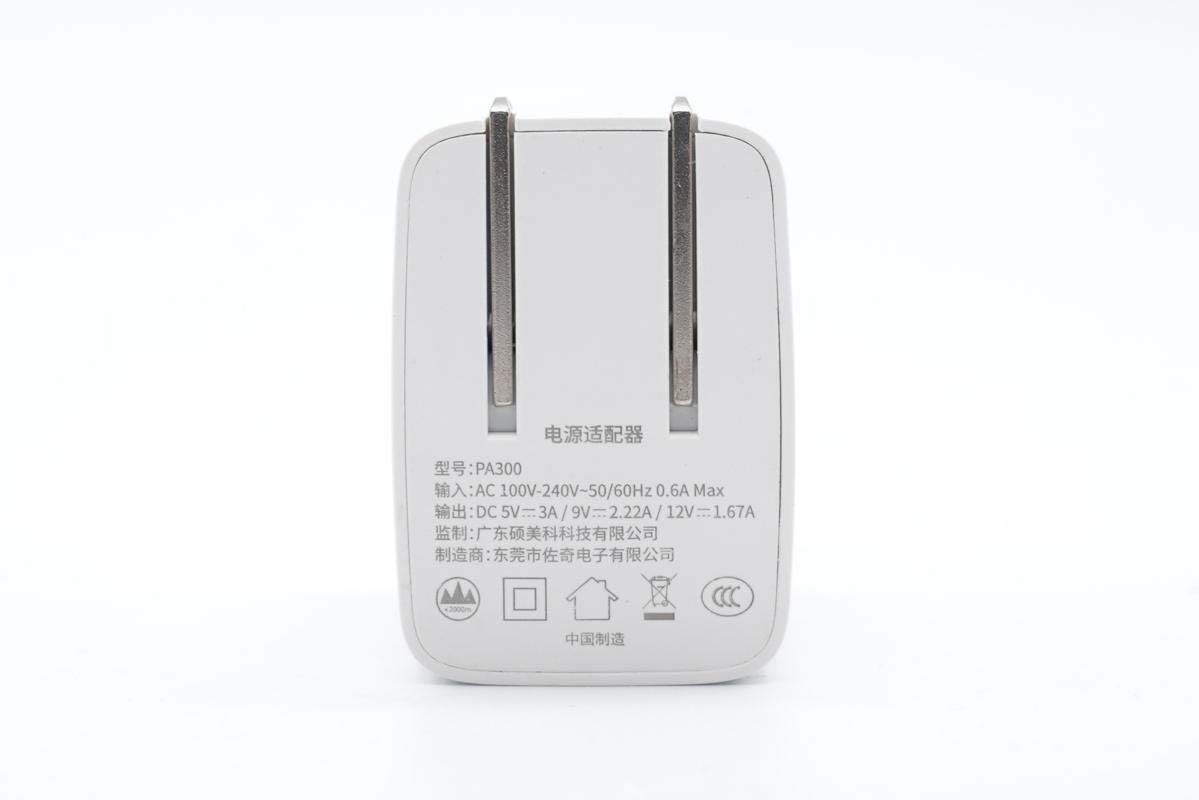

输入端外壳上标注有充电器参数
型号：PA300
输入：100-240V~50/60HZ 0.6A
输出：5V3A、9V2.22A、12V1.67A
监制：广东硕美科科技有限公司
制造商：东莞市佐奇电子有限公司
产品已经通过了CCC认证。

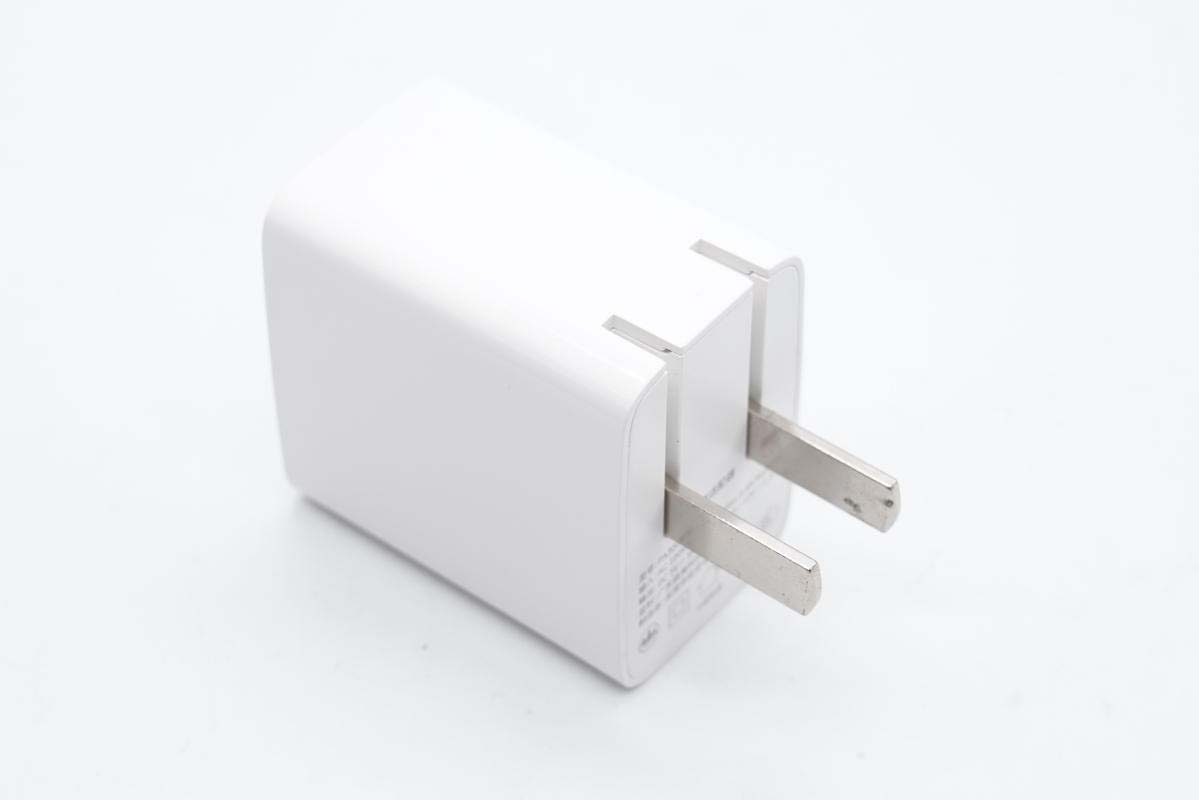

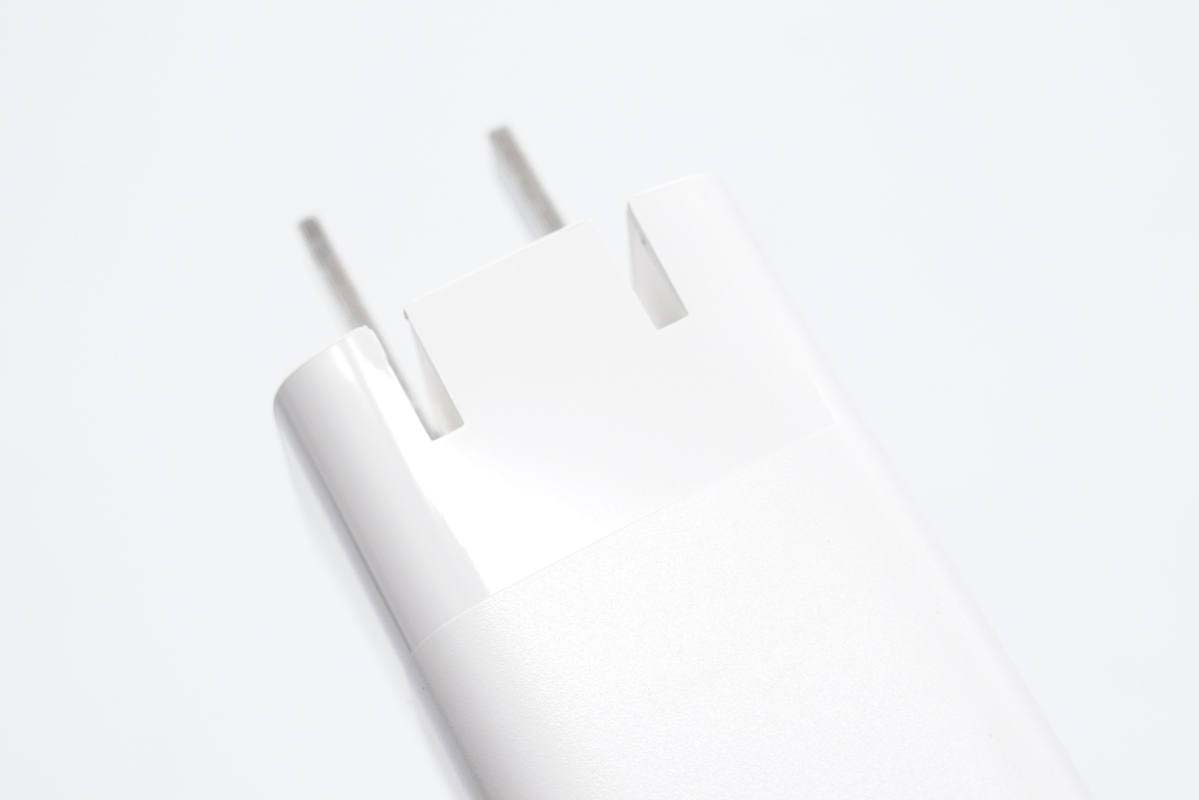

配备的是可折叠国标插脚，携带方便。

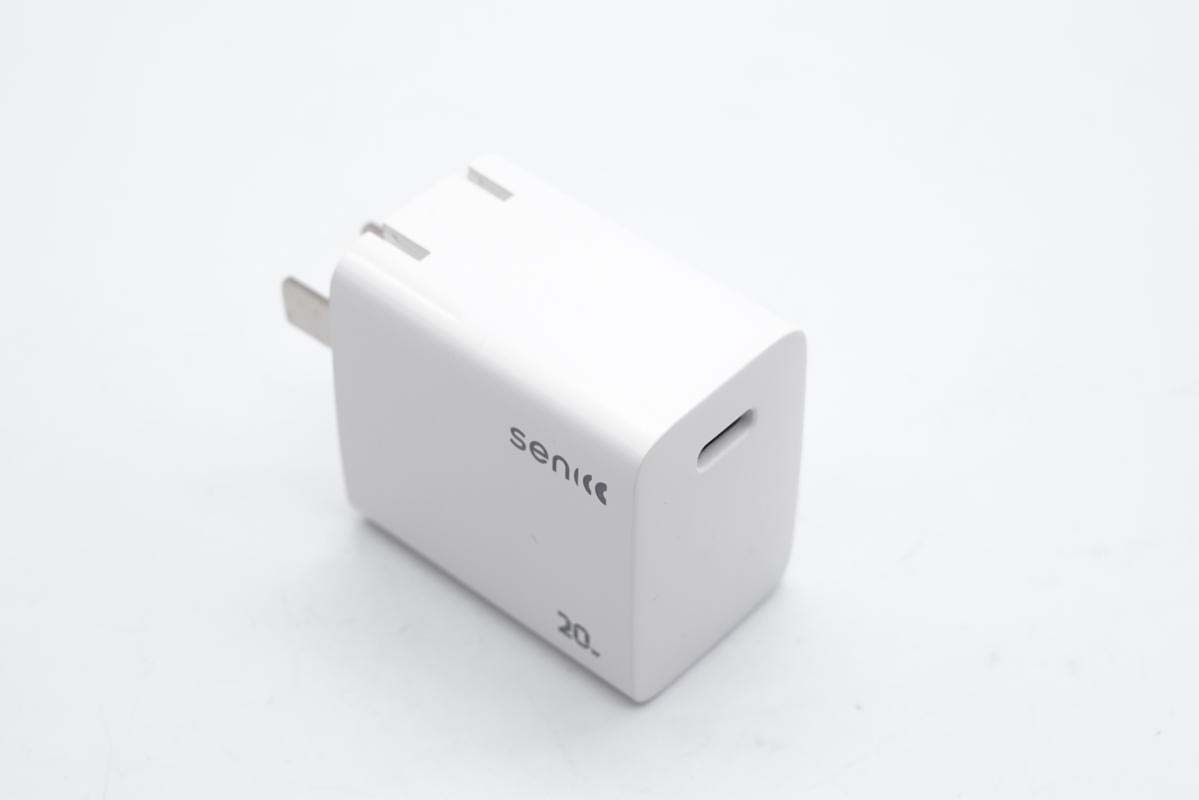

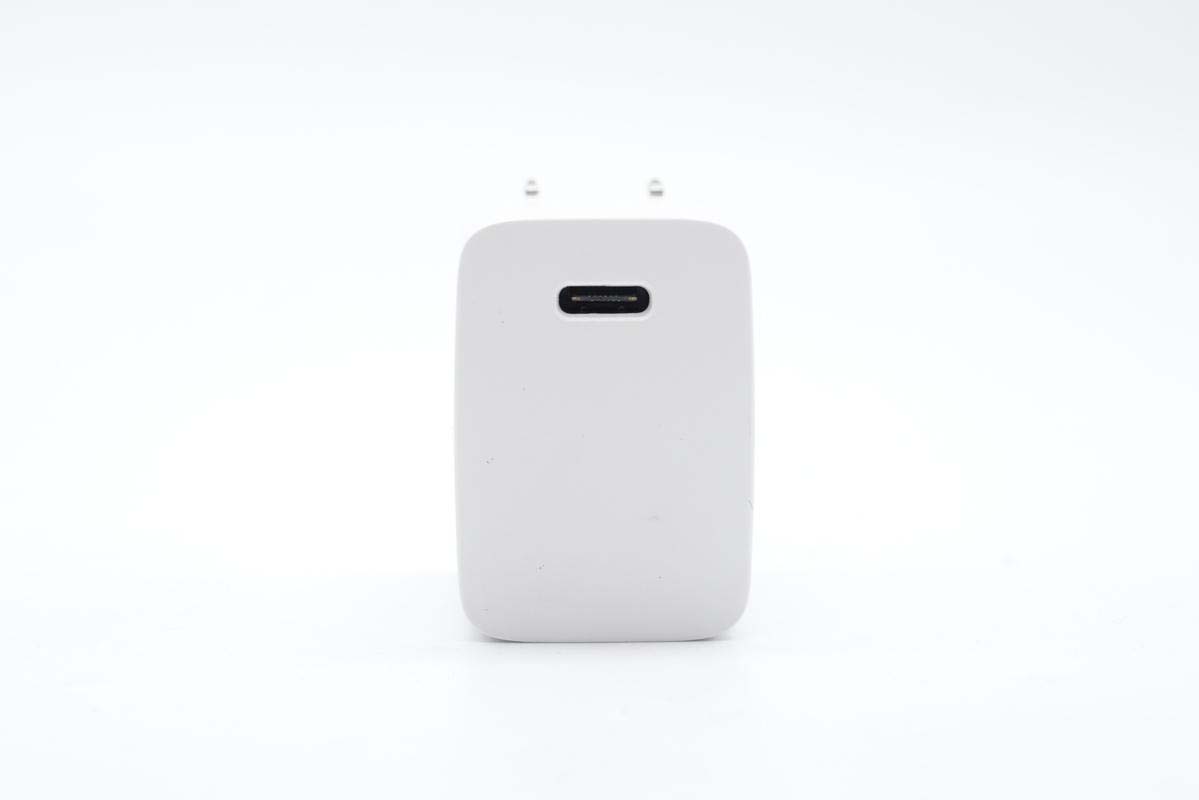

顶面USB-C口靠一侧设计，黑色胶芯不露铜。

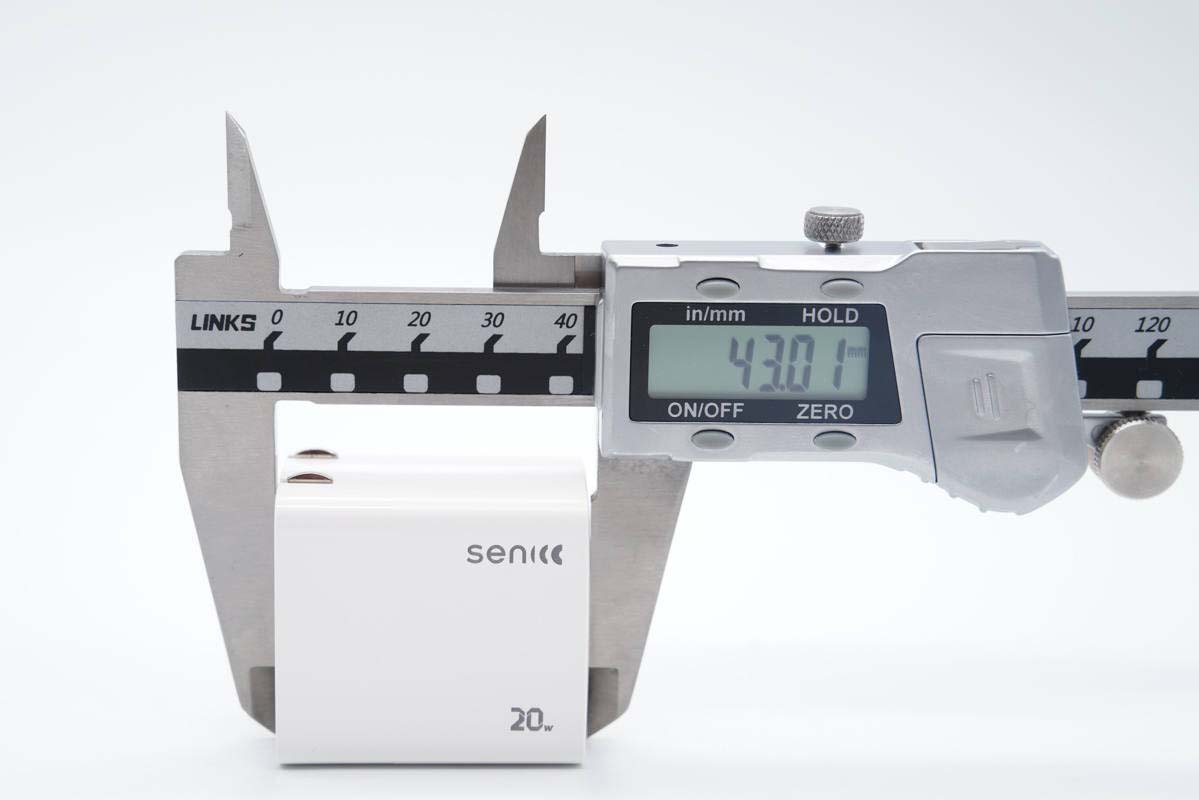

测得机身长度为43.01mm。

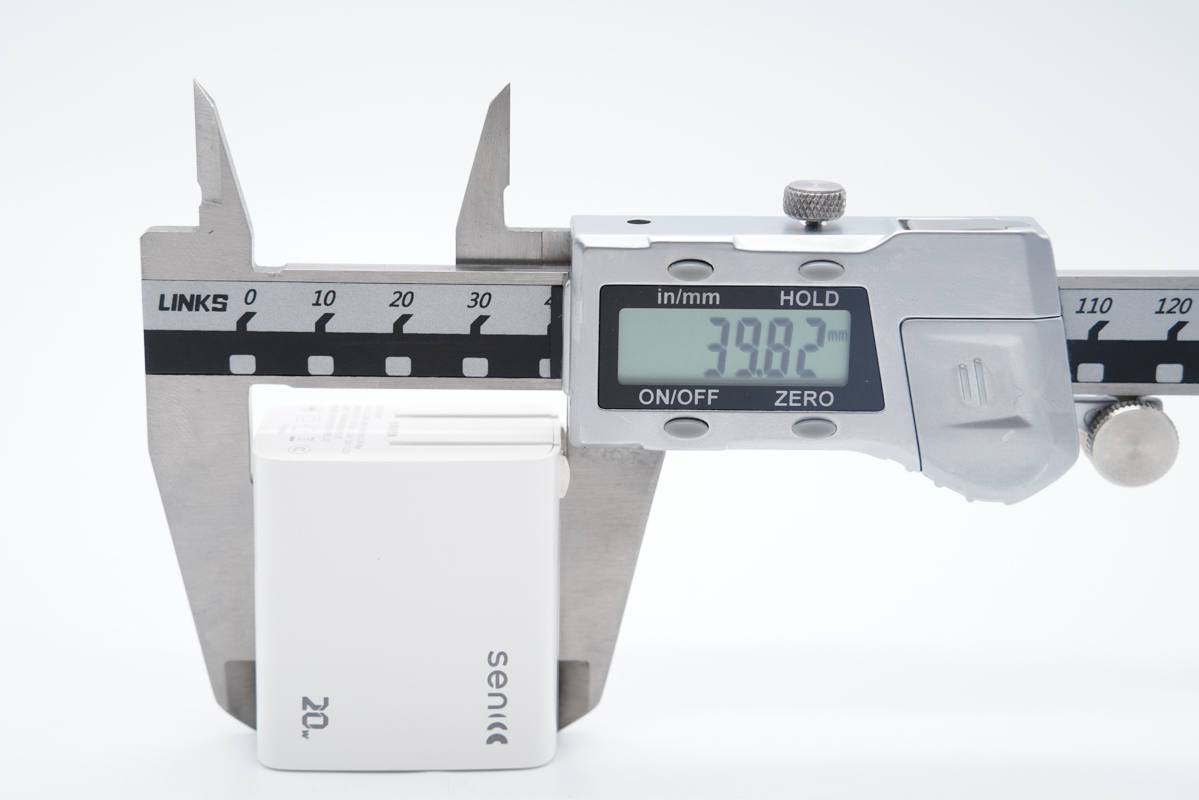

宽度为39.82mm。

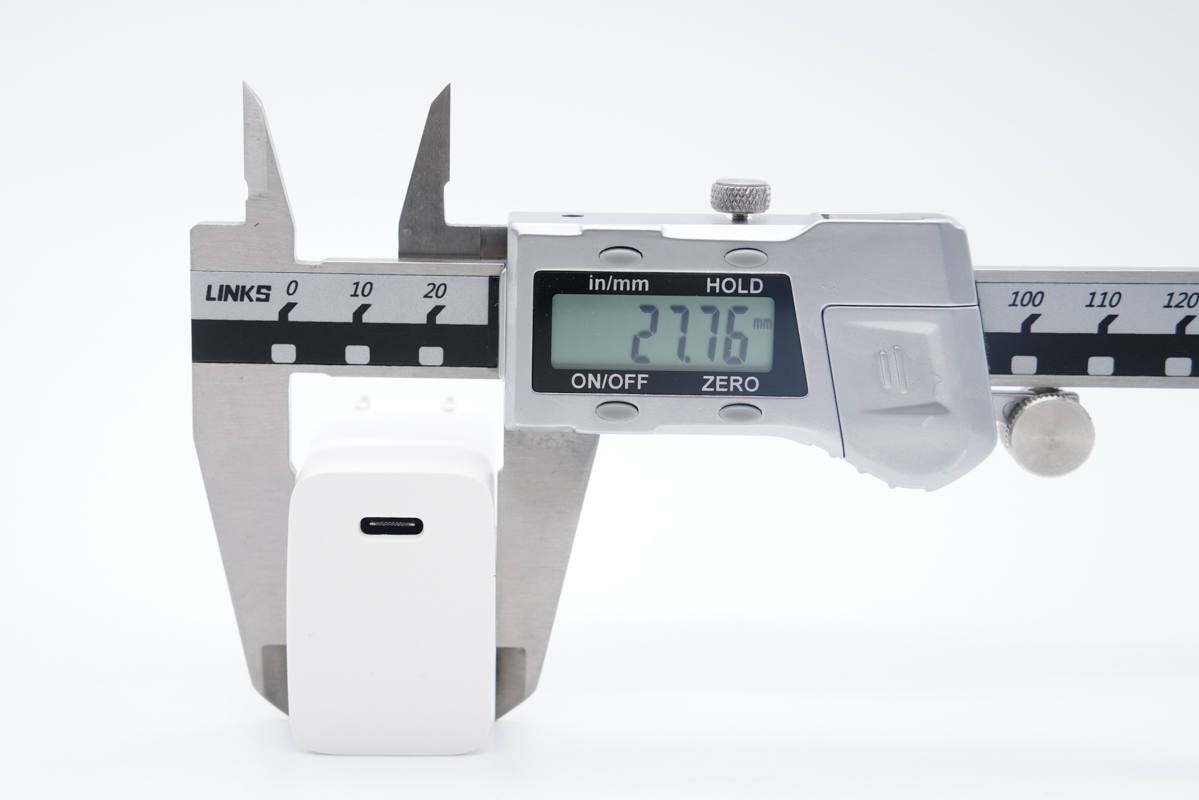

厚度为27.76mm。

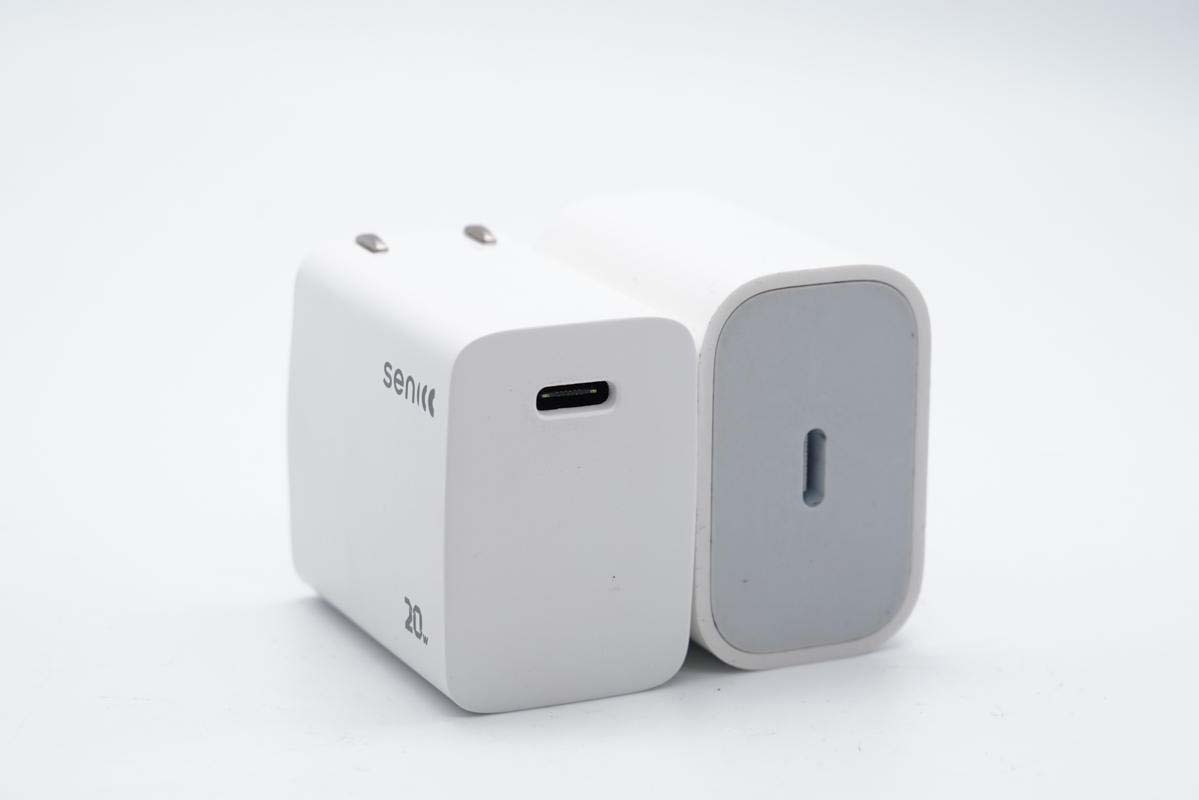

和苹果20W充电器直观对比，两者体积相当。

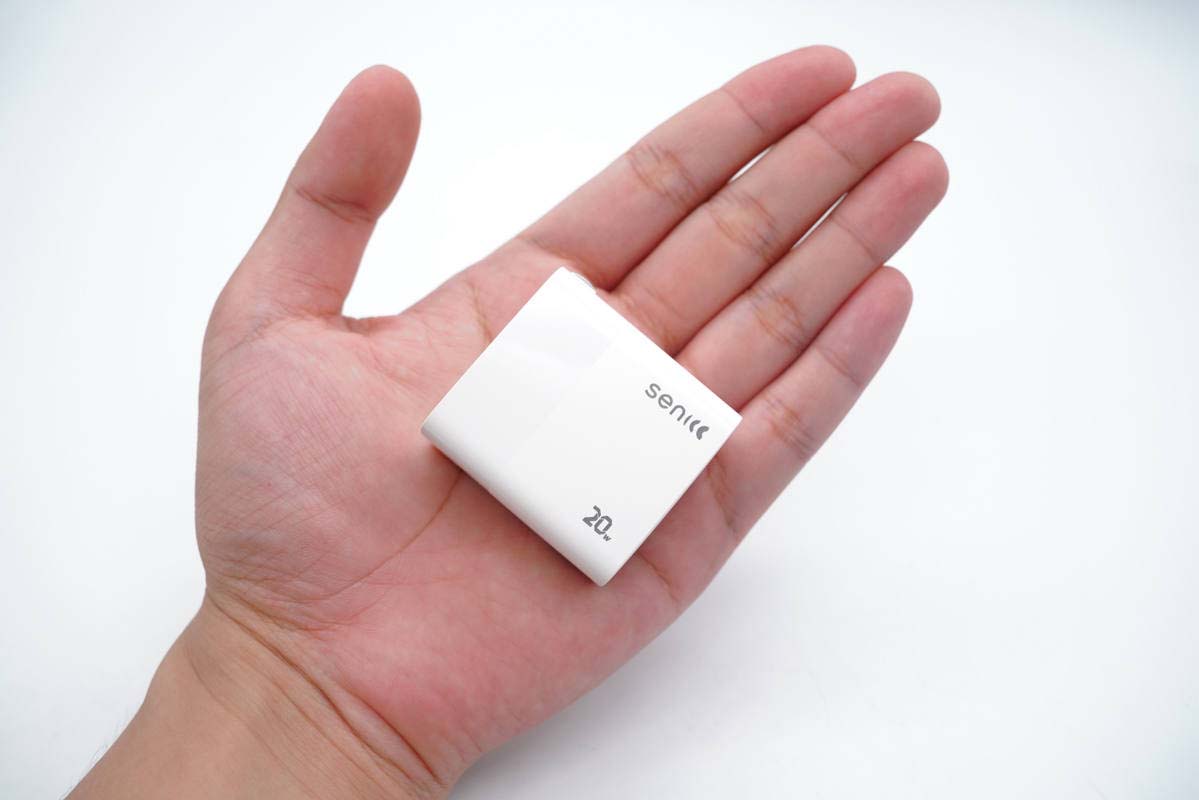

拿在手上的直观感受。

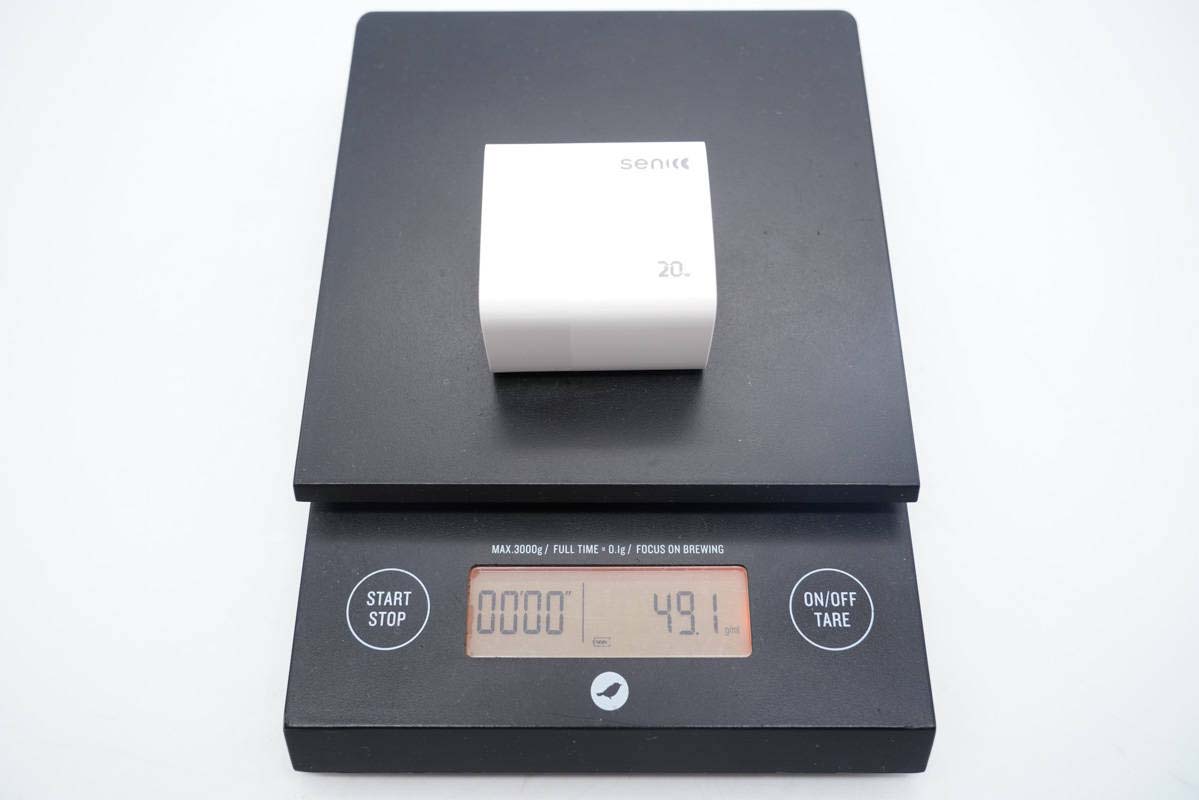

净重约为49g。

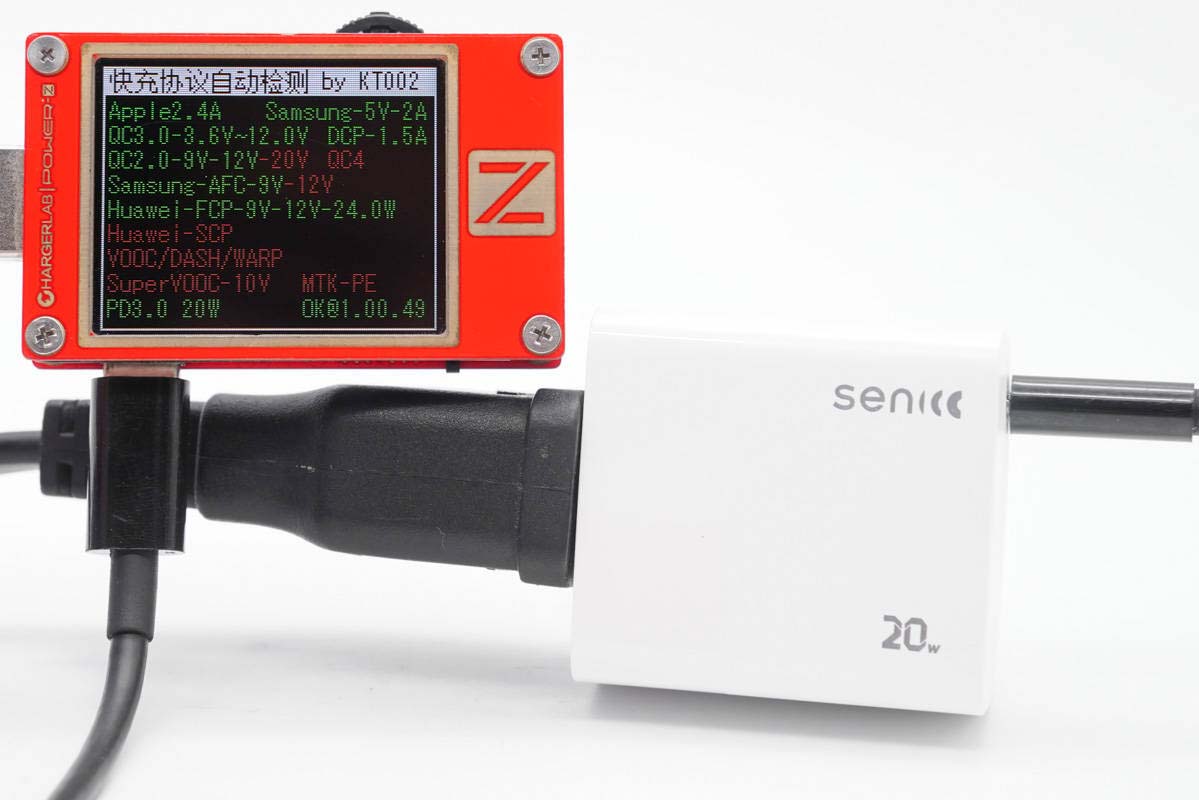

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0快充协议。

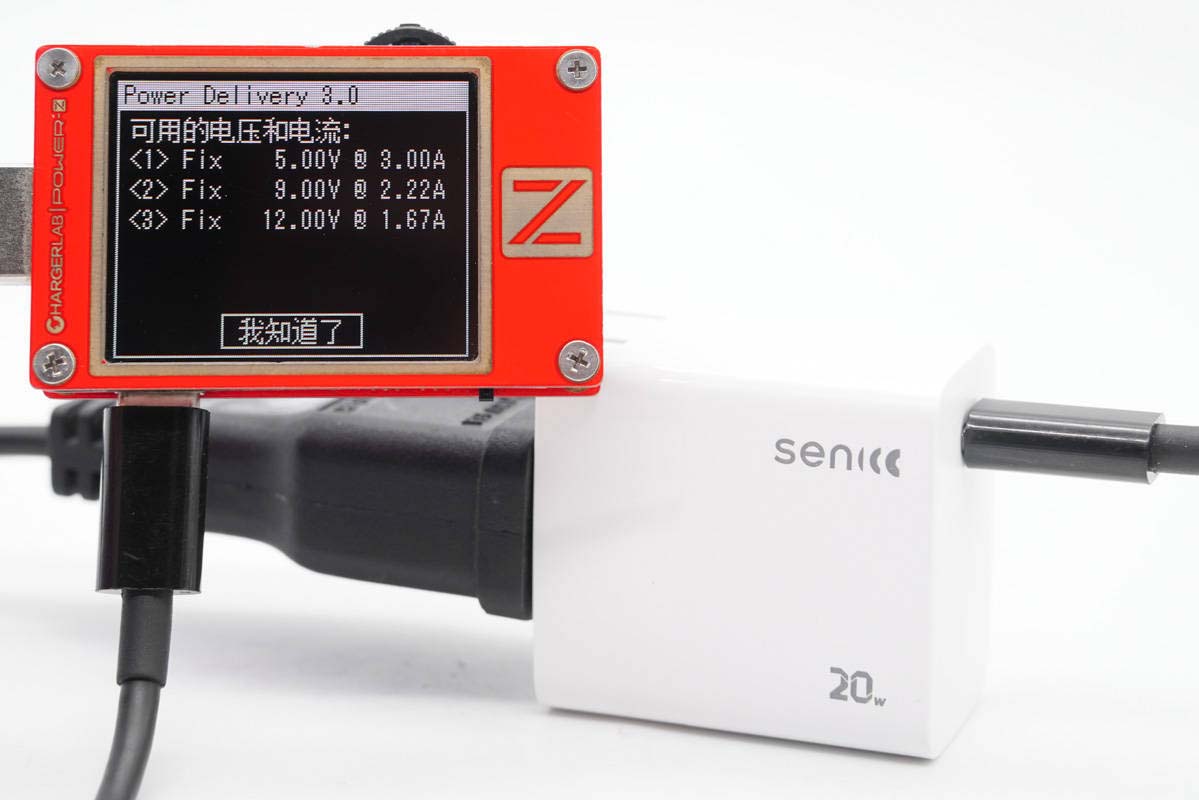

此外还测得C口具备5V3A、9V2.22A、12V1.67A三组固定电压档位。
二、声丽20W充电器拆解

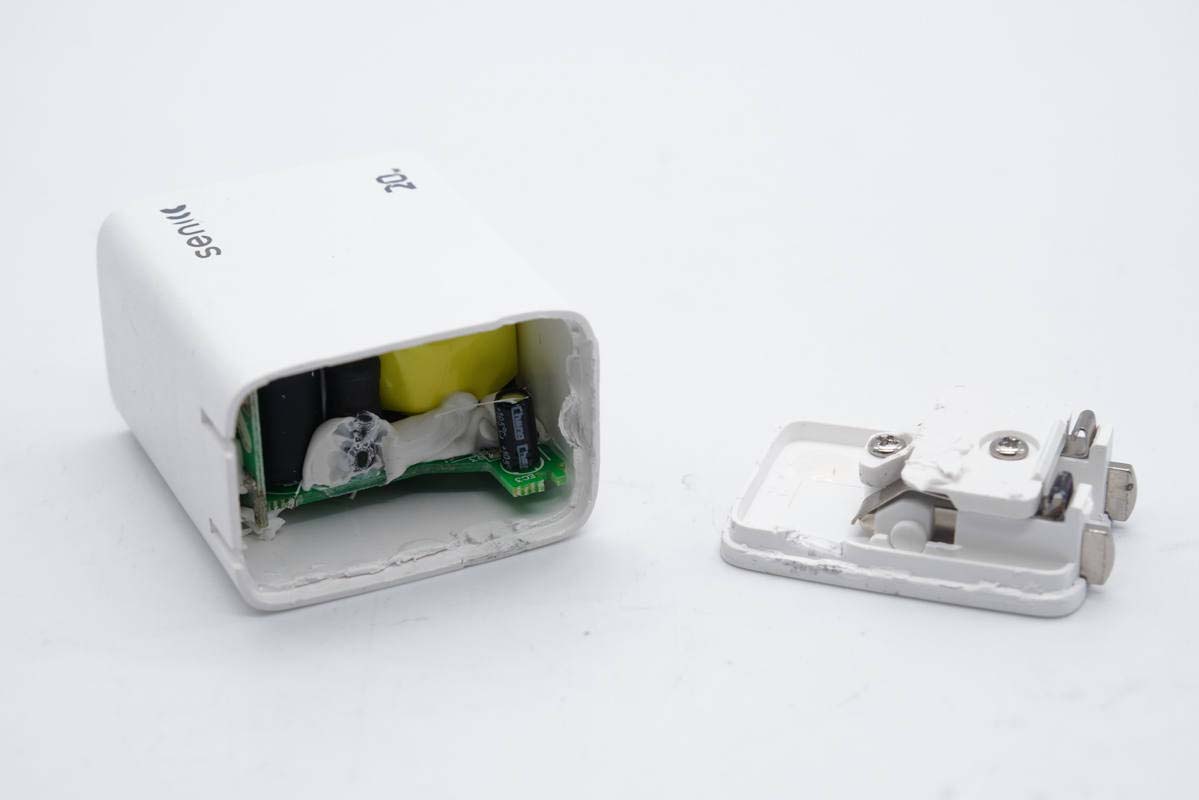

将输入端外壳拆开，采用金属弹片接触通电设计，插脚有塑料板进行固定。

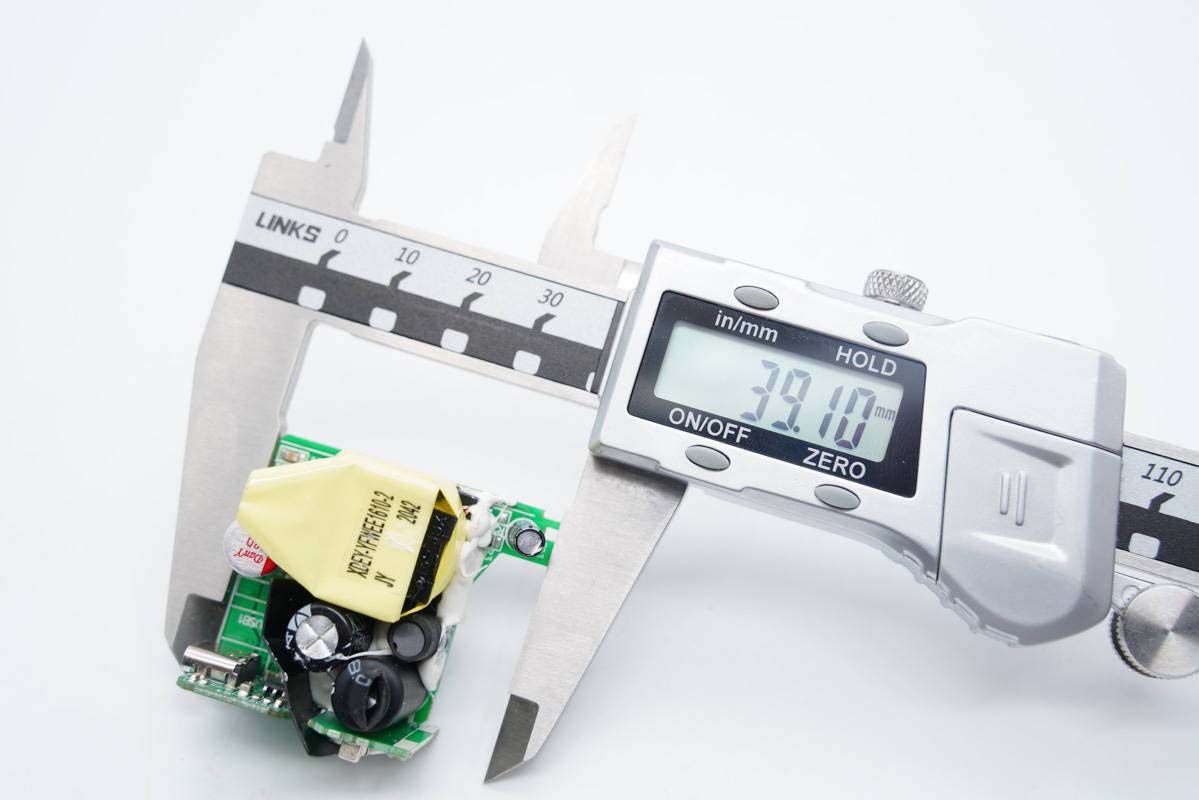

将充电器取出，测得主板长度为39.1mm。

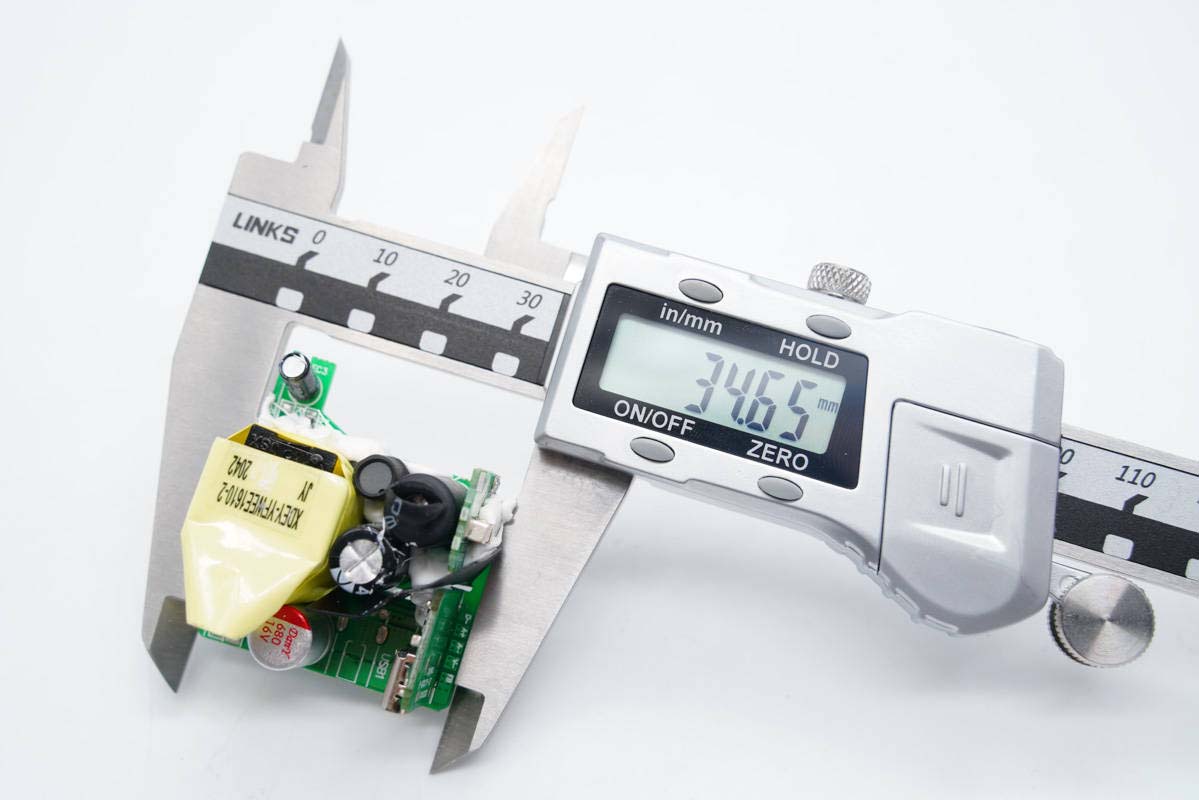

宽度为34.65mm。

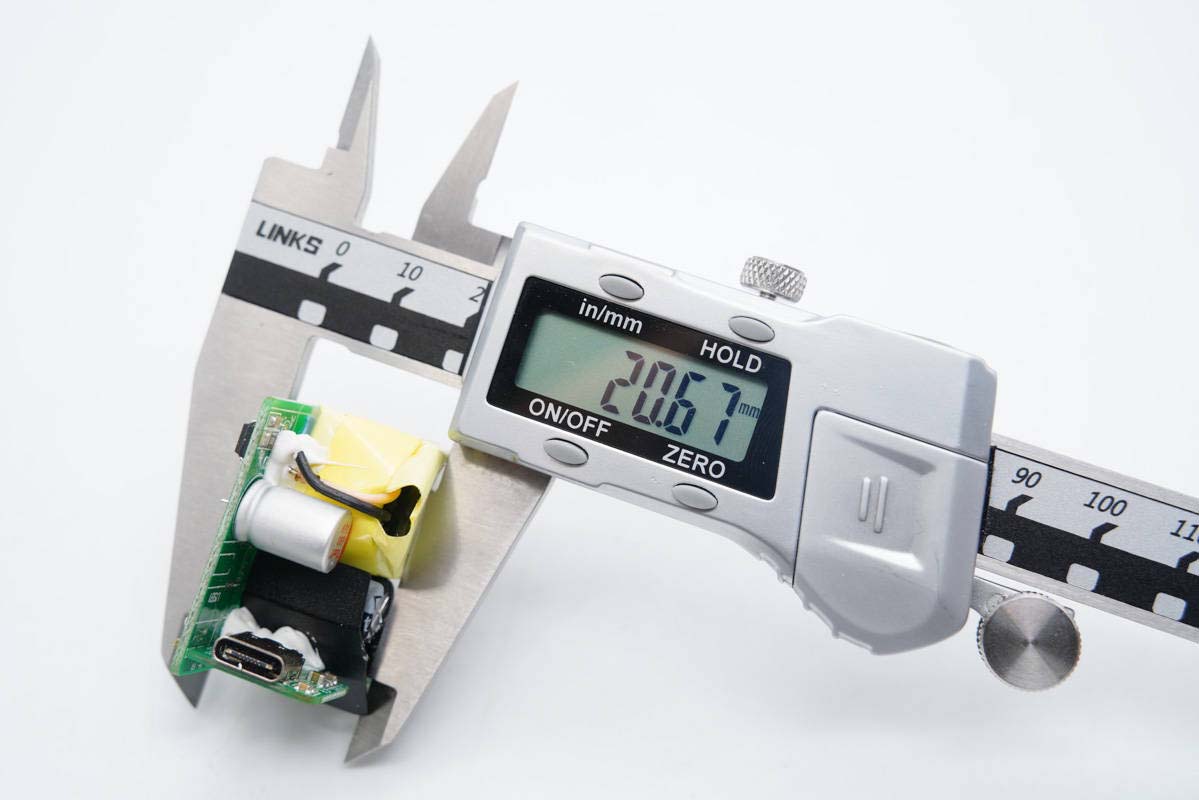

厚度为20.67mm。

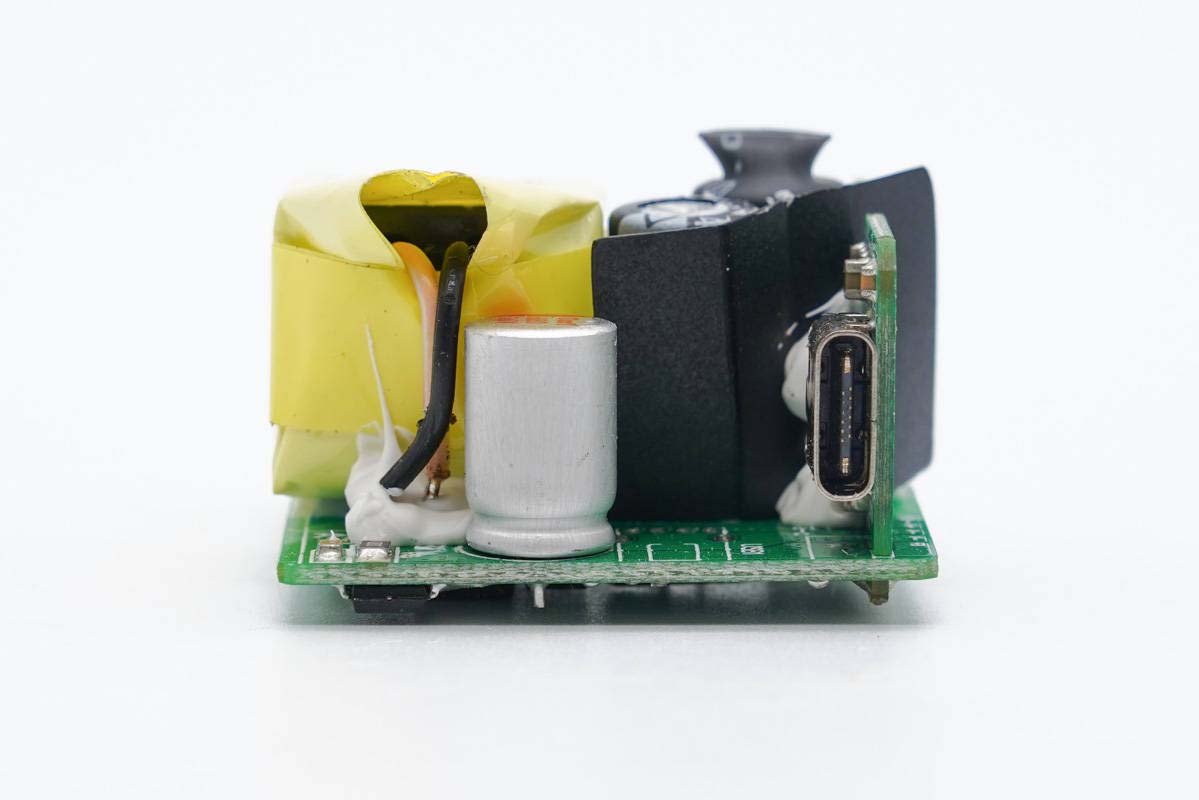

充电器主板右侧设有输入输出小板，之间有麦拉片隔离。
初次级小板间有麦拉片进行隔离绝缘。

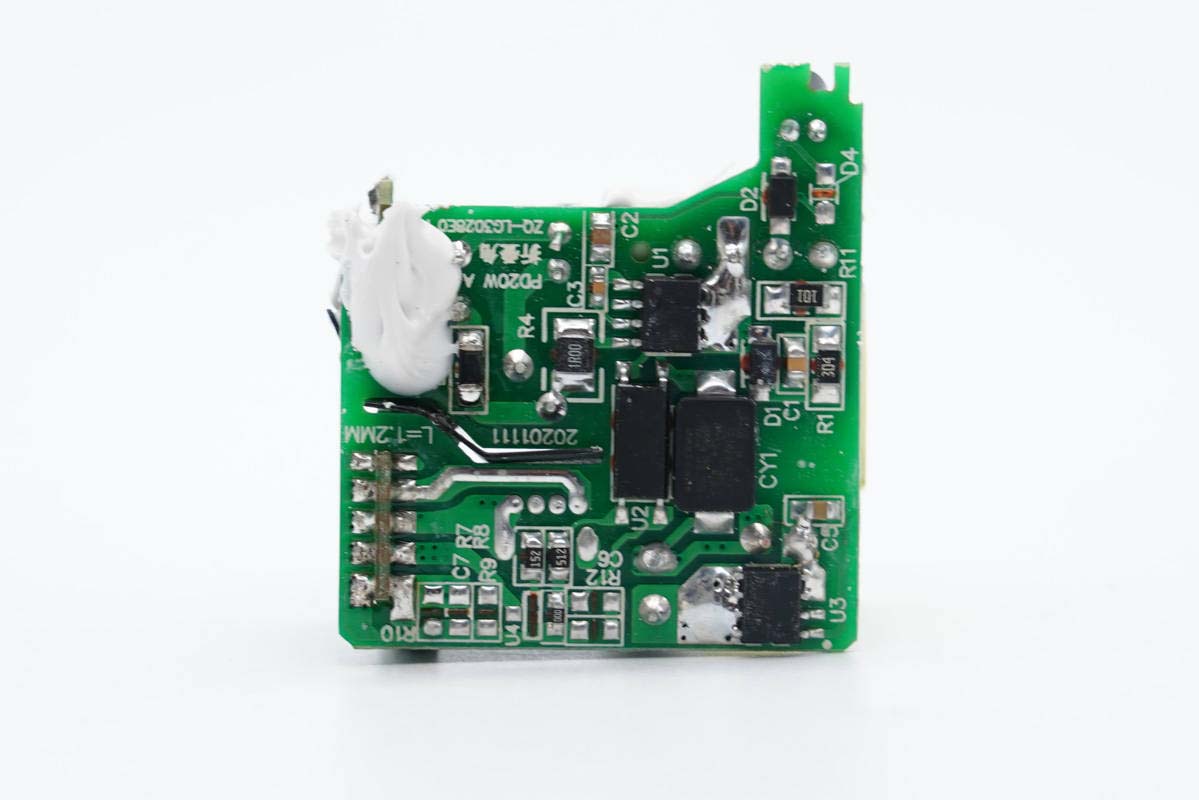

主板背面一览，开关电源主控芯片以及同步整流芯片均集成了MOS管，光耦和贴片Y电容横跨在初次级。
通过观察发现，这款充电器采用开关电源方案宽范围输出，协议芯片控制接口输出电压的设计架构。下面我们就从输入端开始一一了解各元器件。

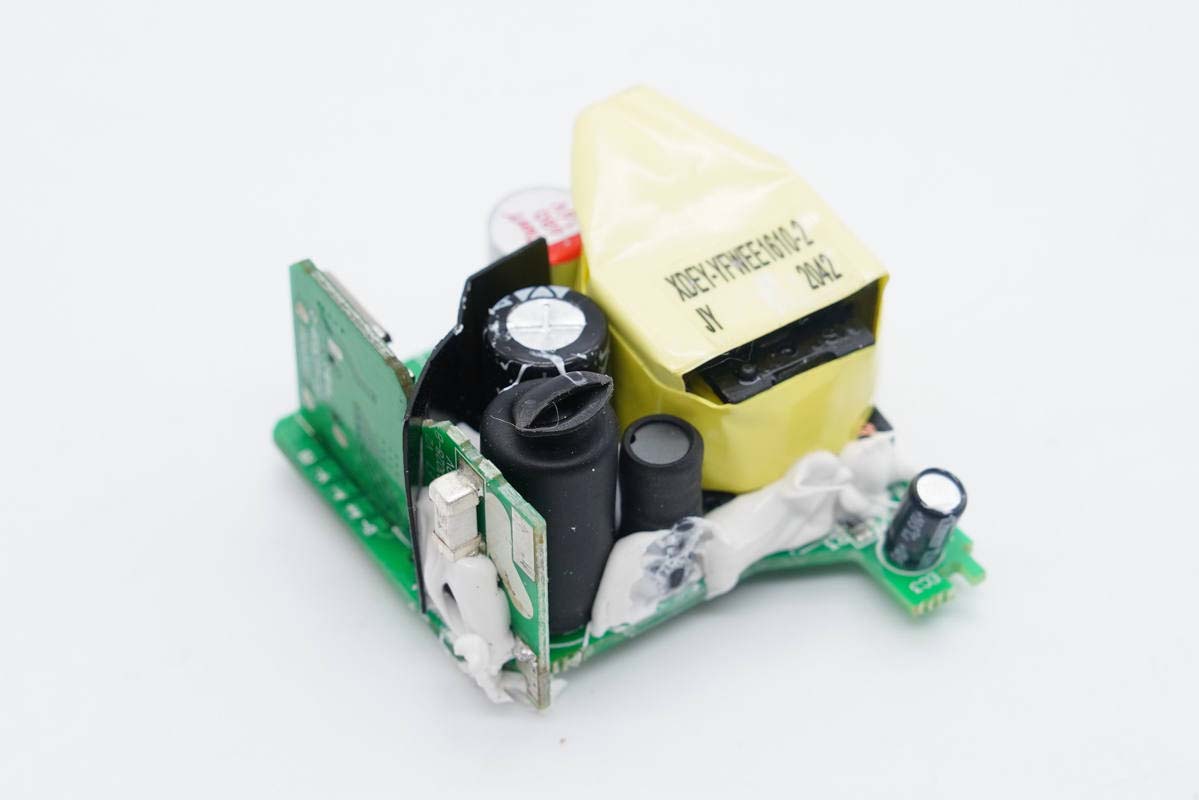

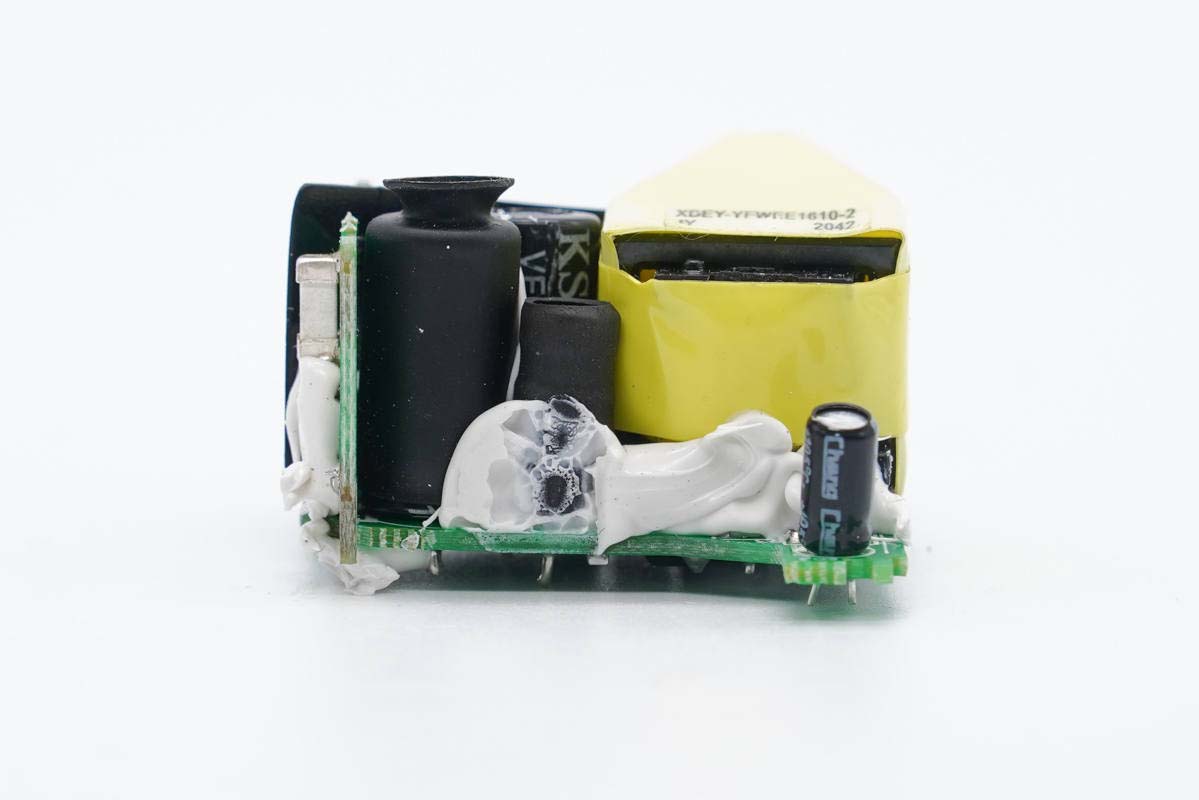

输入端高压滤波电解电容以及工字电感外套绝缘管，此外打胶加固。

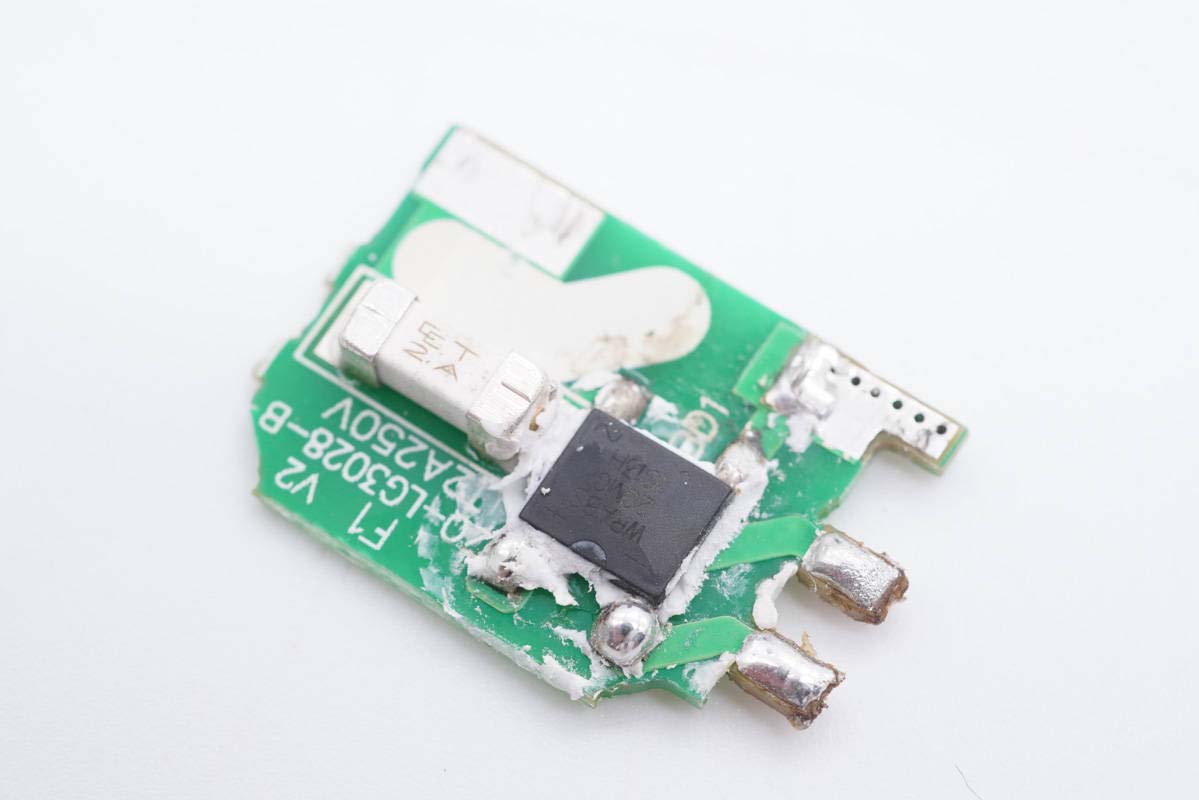

输入端小板拆下，正面设有保险丝和整流桥。

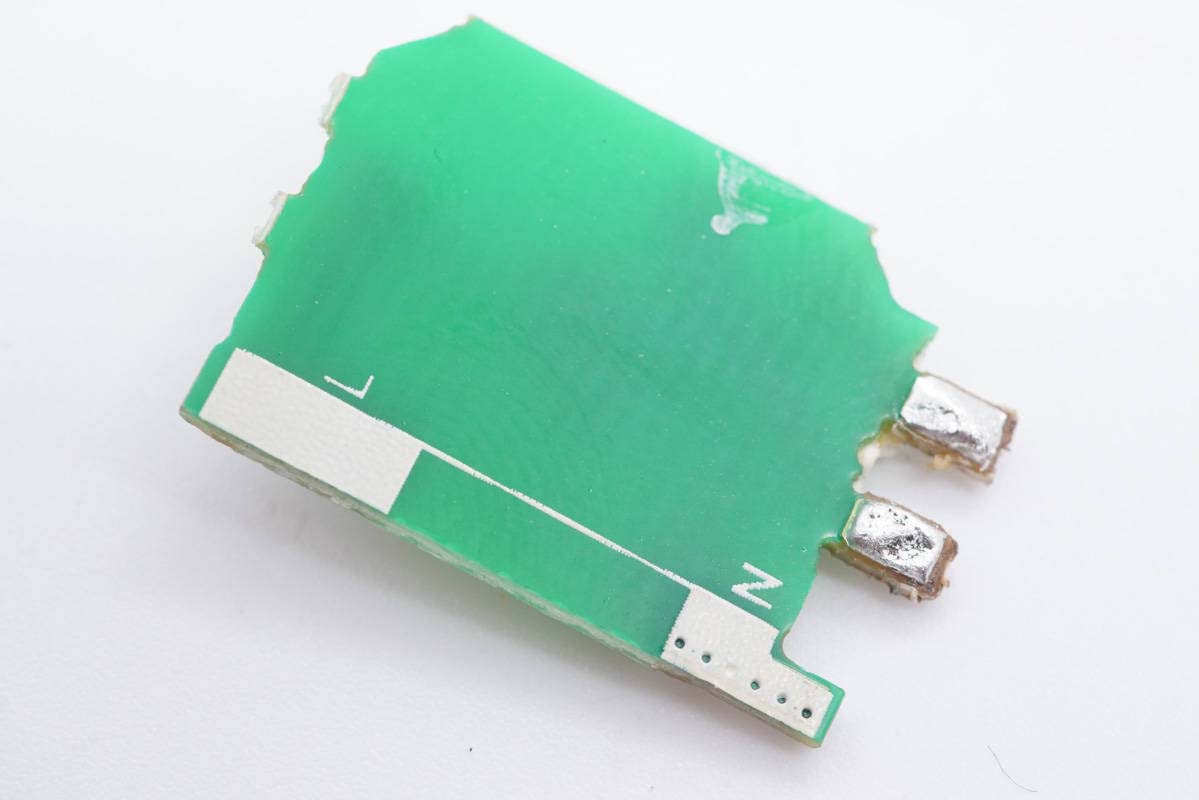

背面没有元器件。

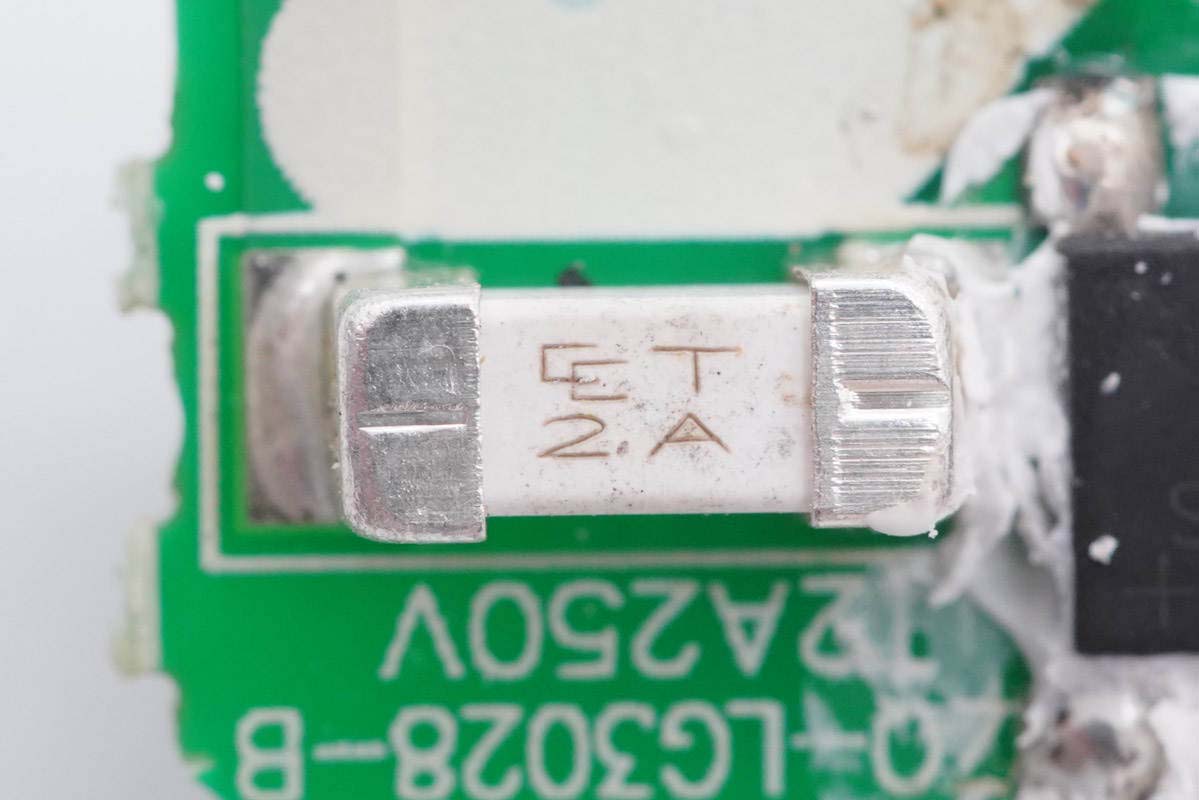

保险丝额定电流2A，来自诚润电子。

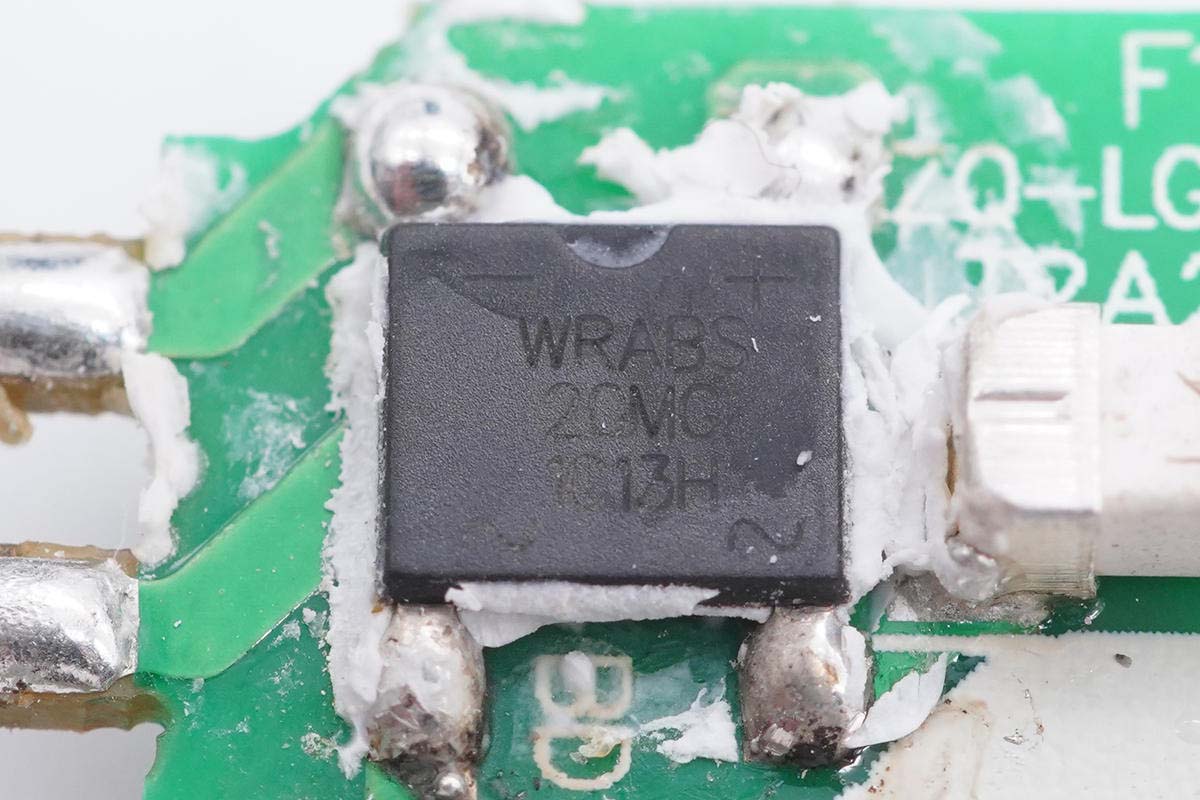

沃尔德WRABS20MC整流桥。

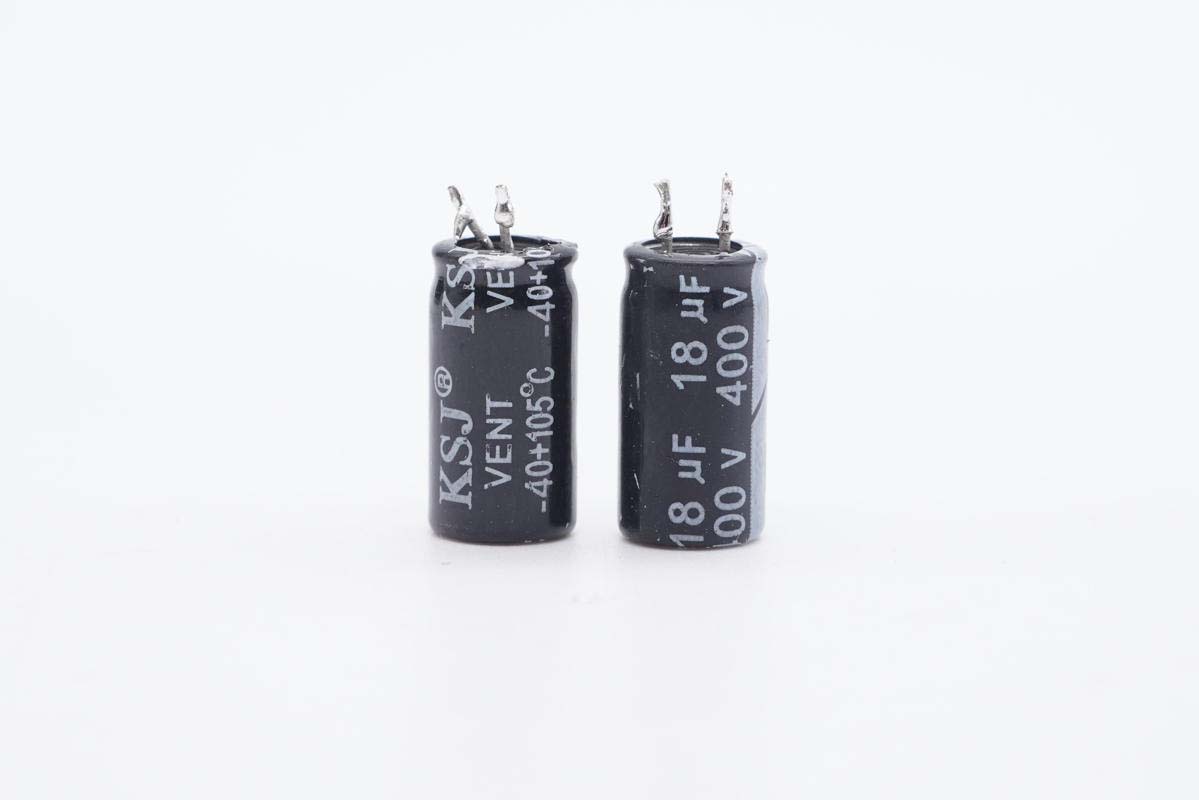

两颗高压滤波电解电容来自KSJ双嘉富，规格均为400V 18μF。

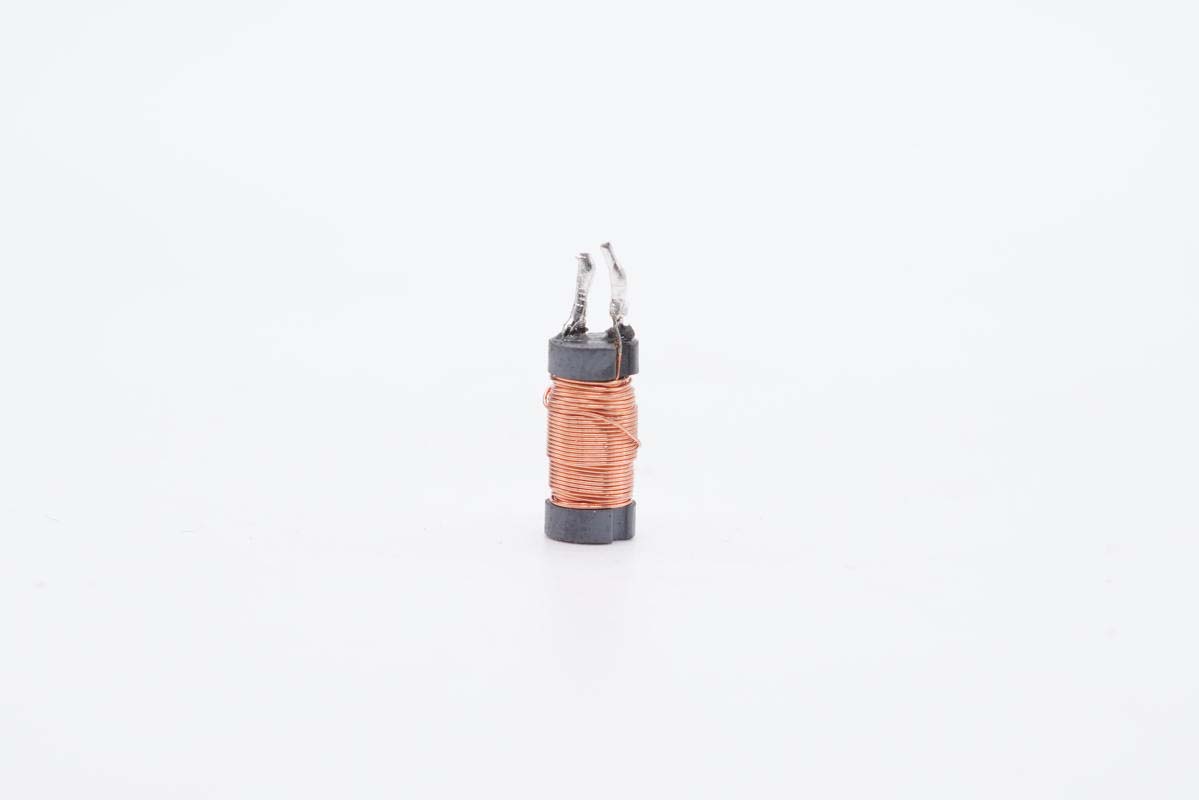

工字电感特写。
主控芯片供电电容规格为50V 10μF。

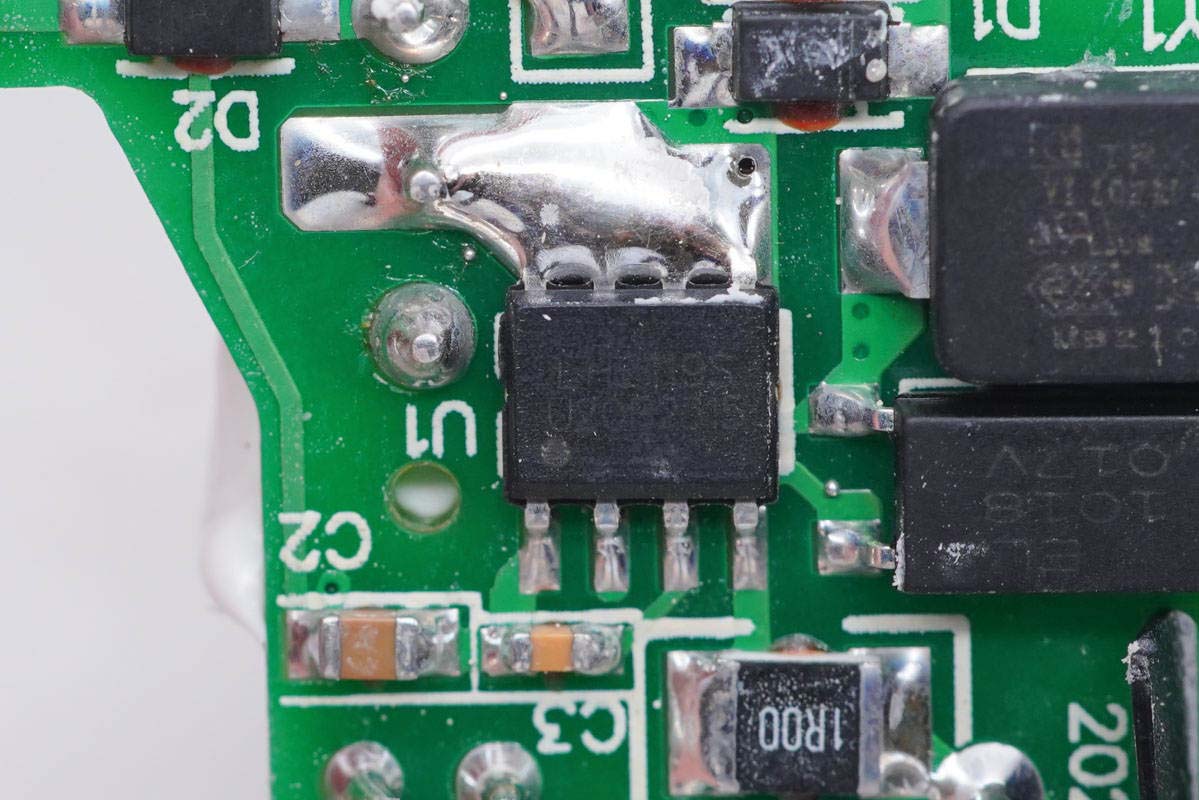

主控芯片丝印不清，信息不详。

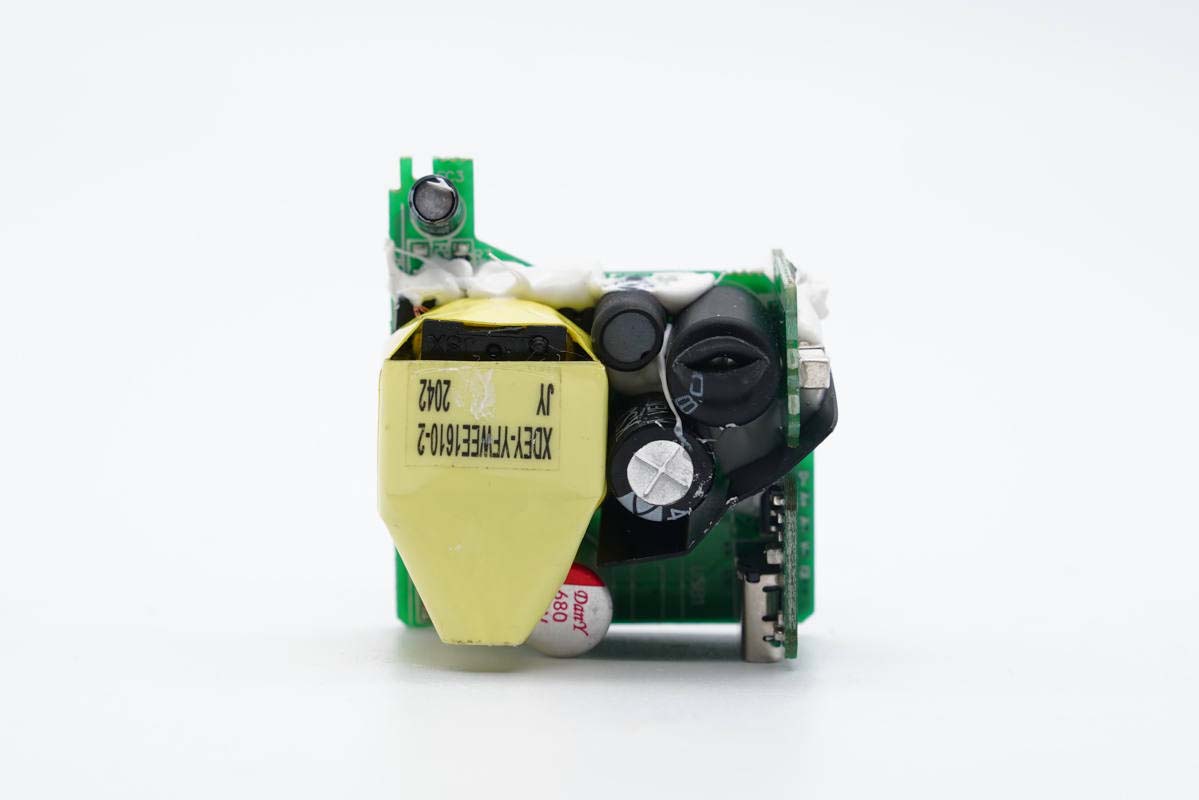

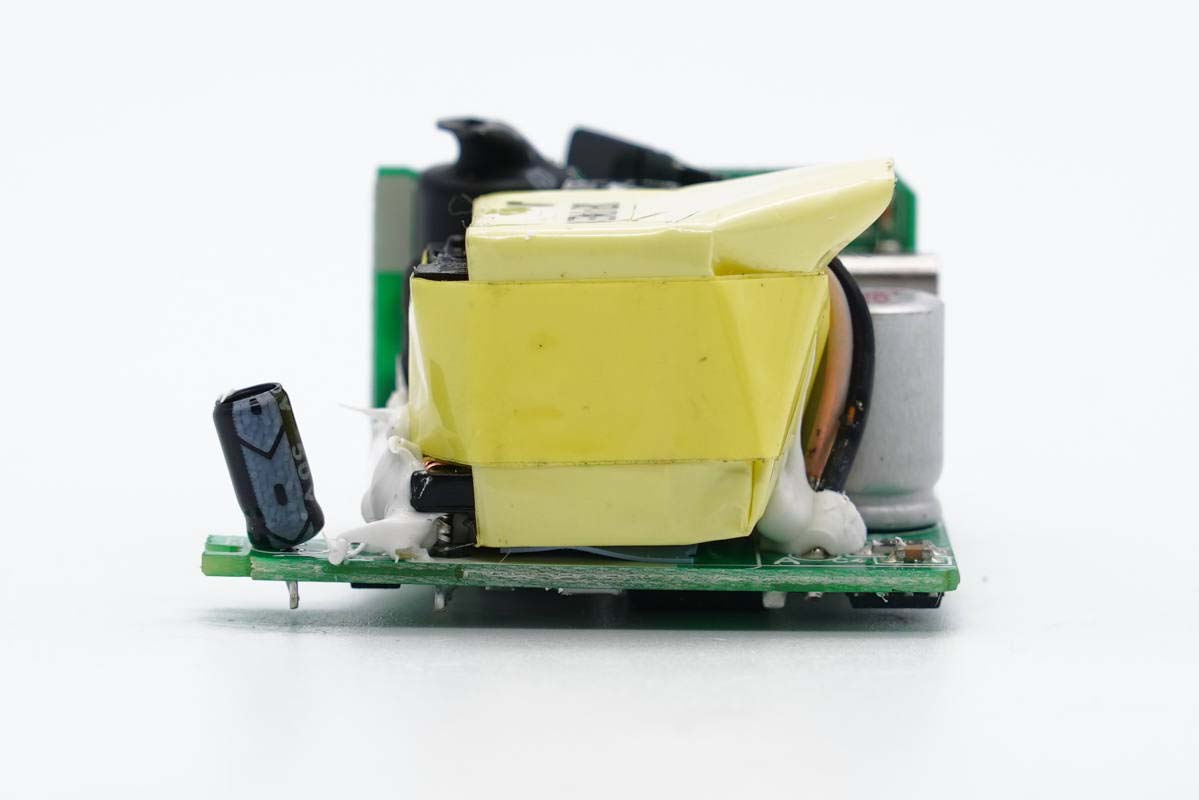

主板另一侧设有变压器。

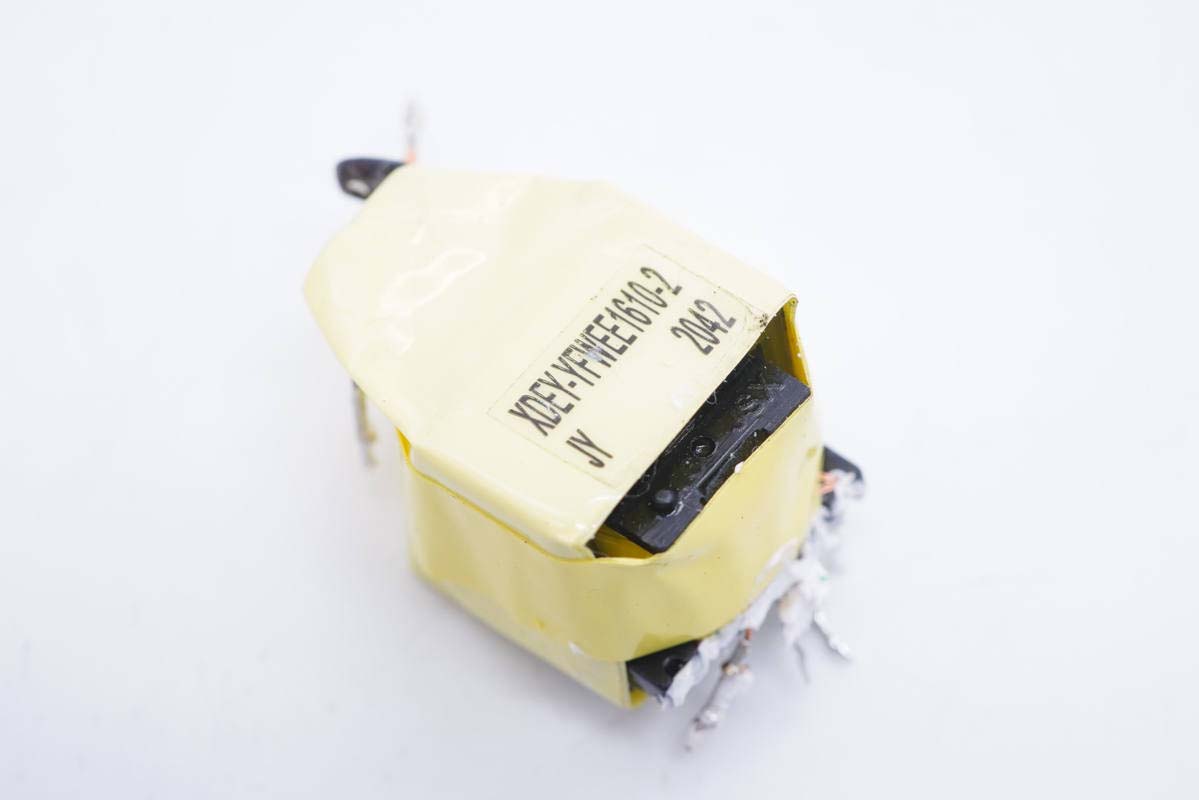

变压器顶部贴有信息标签。

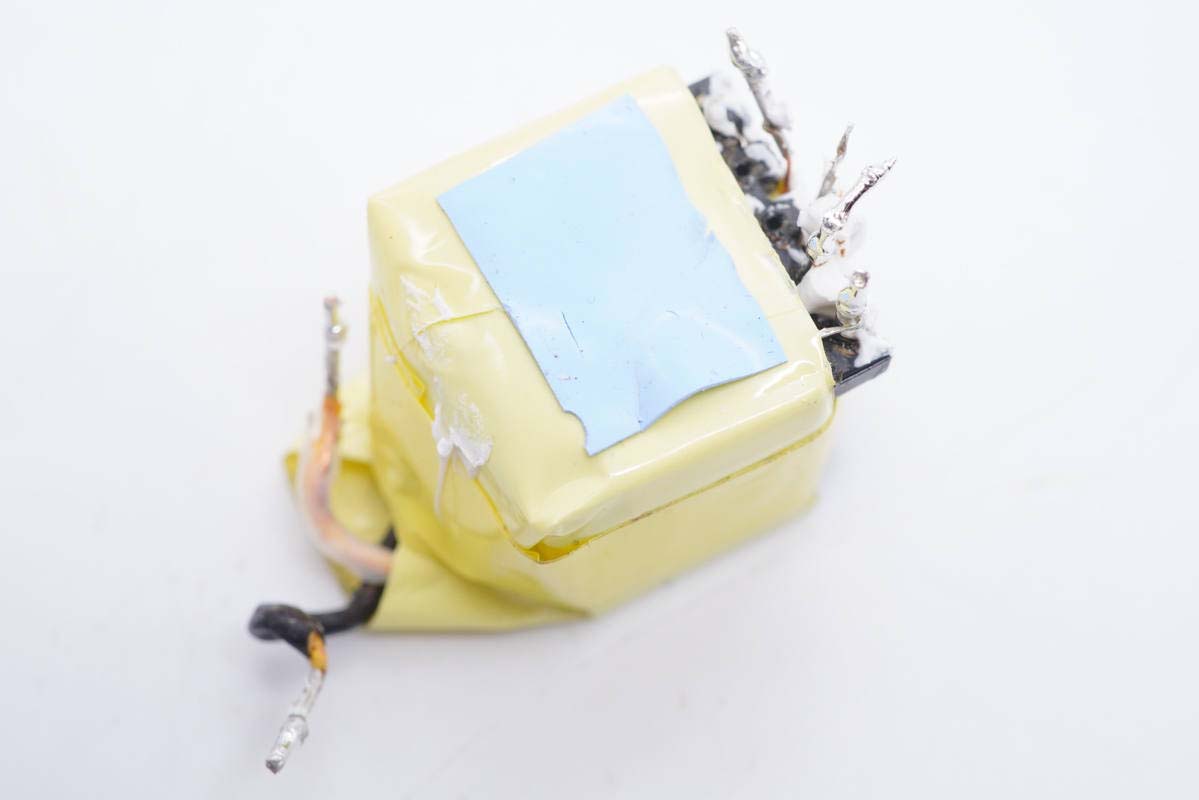

底部贴有导热垫。

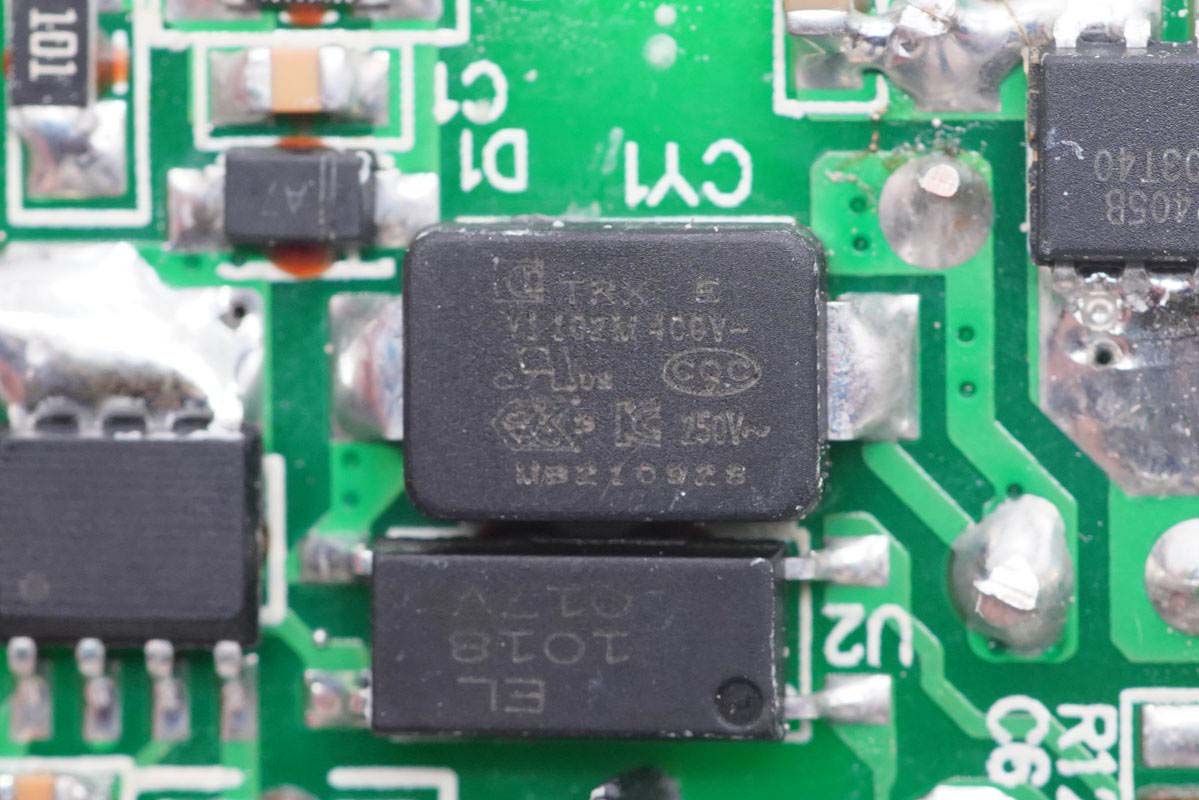

EL亿光 1018光耦，用于初级次级通信，反馈调节输出电压。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。
输出端一览。

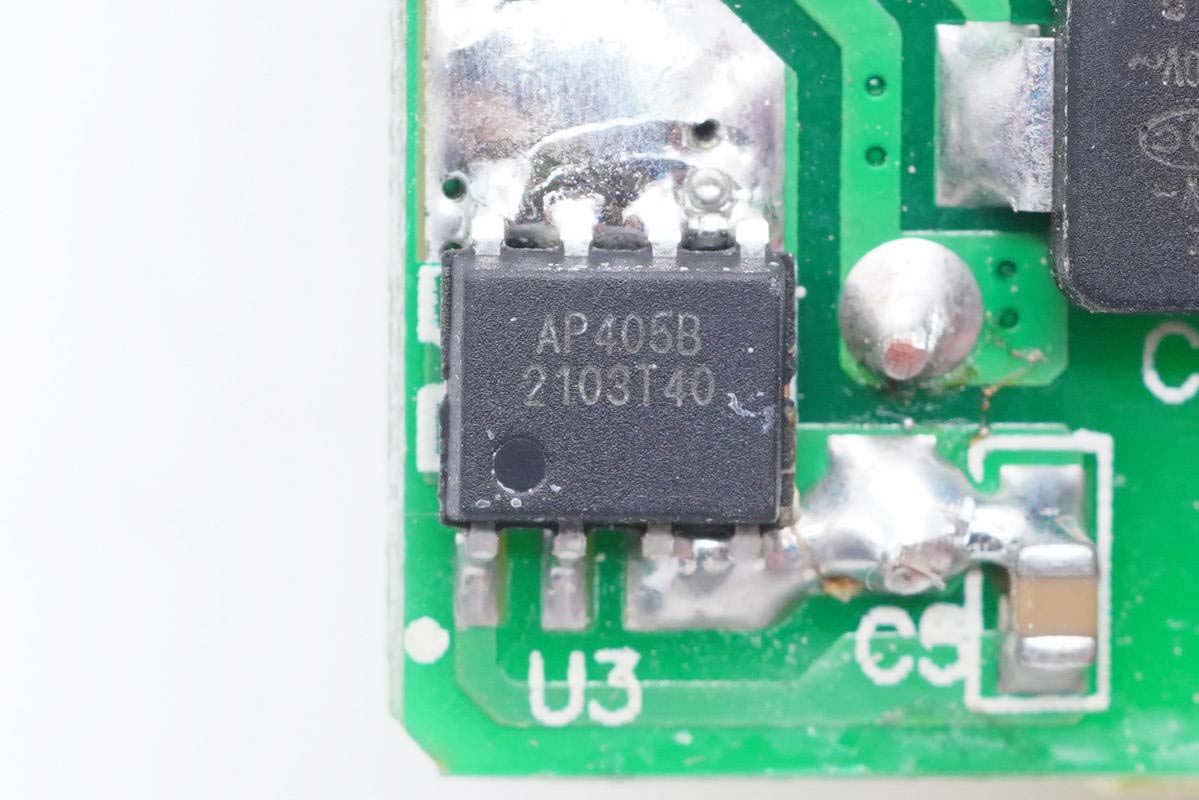

同步整流芯片来自成都矽力科技有限公司（APD-SEMI），型号AP405B。这是一款内置MOS外围简单高效的SR同步整流芯片，支持三种模式工作CCM/DCM/QR，无需辅助绕组，芯片高压自供电技术，使得AP405B完美支持输出电压低到3V，内置mos的驱动电压始终维持在9V，确保高效率工作，外围最简单，可以正端接法或负端接法，外围仅需一个0.22μF电容，拥有完整的保护功能。

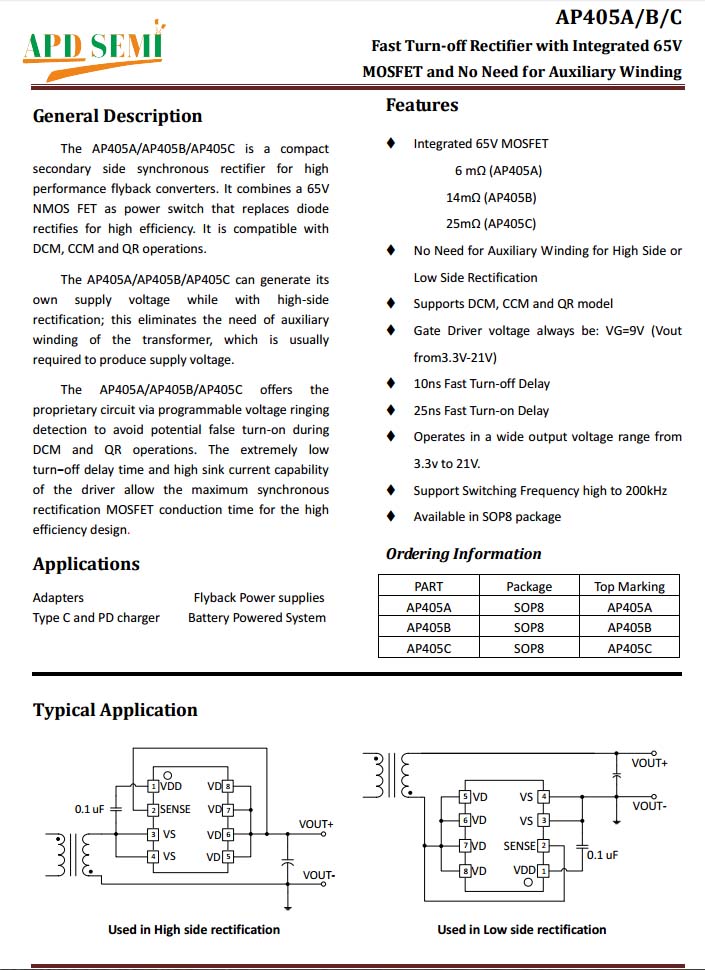

矽力科技AP405B详细规格资料。
充电头网拆解了解到，采用矽力科技快充方案的还有雷柏30W PD快充充电器、雷柏20W 1A1C快充充电器、倍思20W超级硅充电器、comma迷你20W PD快充、睿高20W 1A1C快充充电器、华科隆20W USB PD快充充电器、飞利浦1A1C 18W PD快充充电器等数十款产品。
输出滤波固态电容规格为16V 680μF，DanY品牌。

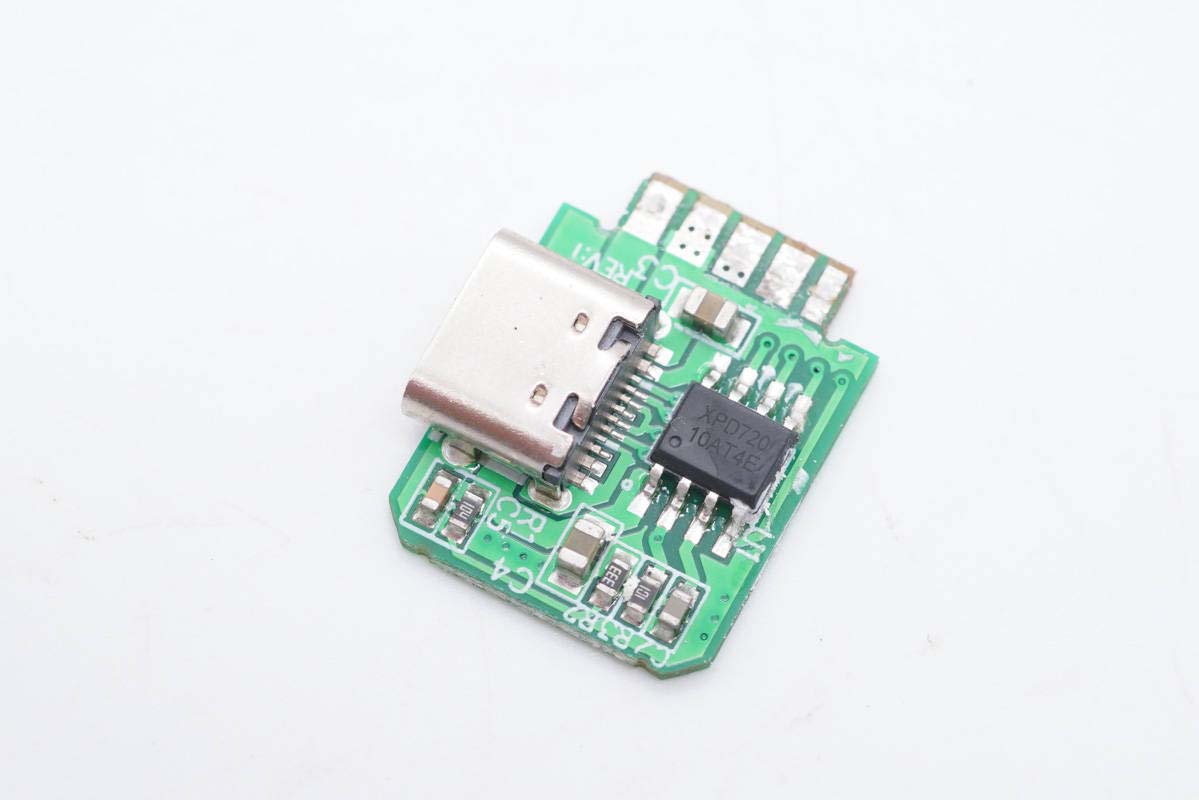

输出端小板一面设有协议芯片和USB母座。

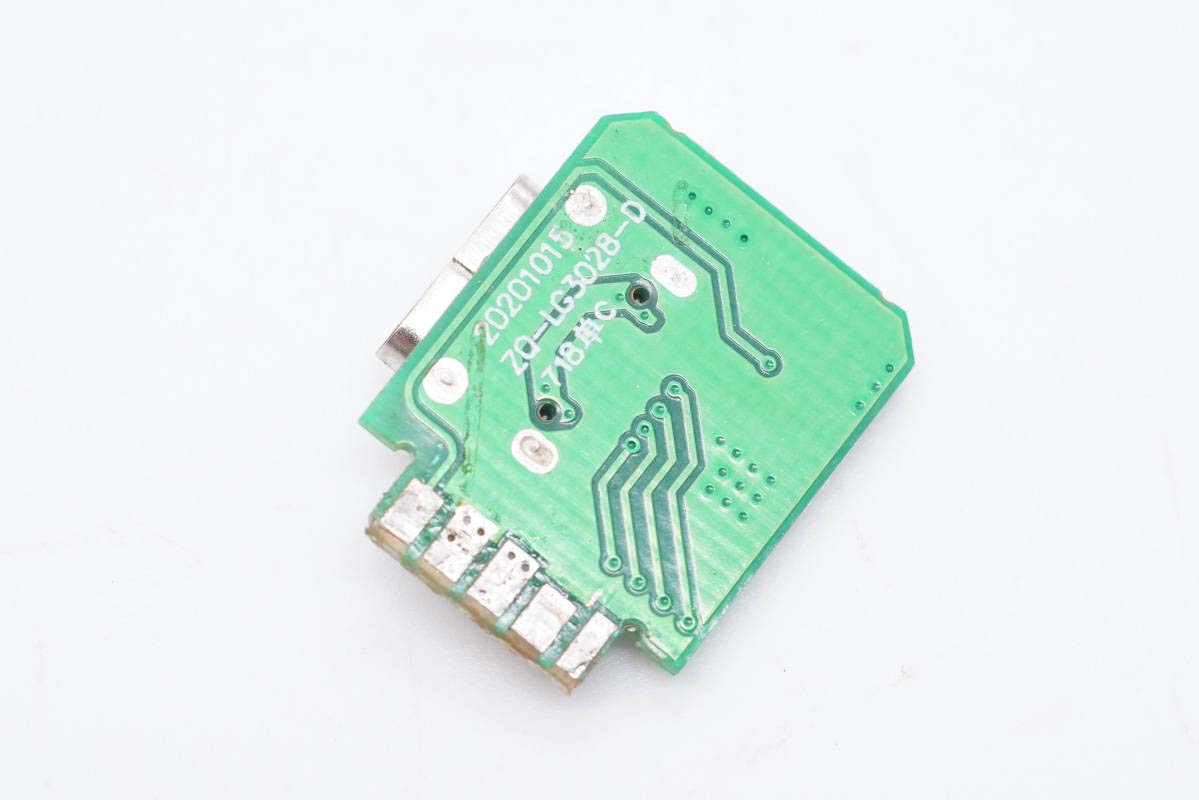

背面没有元器件。

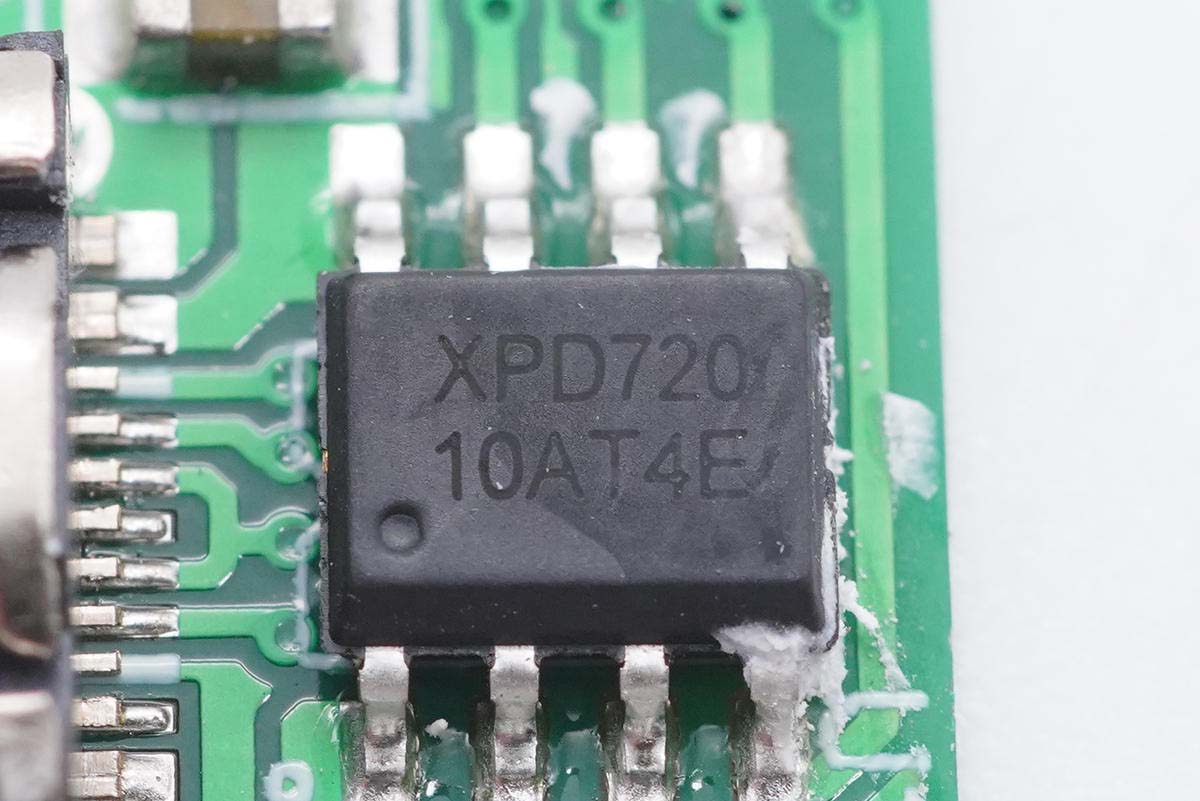

USB PD协议芯片采用云矽半导体XPD720，这款芯片已经通过了USB PD3.0认证，TID：3479。支持QC2.0、QC3.0、AFC、FCP、SCP、HVSCP、PD和PPS等快充协议，内部集成 10mΩ VBUS 通路功率开关管，并且集成10mΩ电流检测电阻，支持完善的保护功能，节省外围元件数量，简化电路，降低成本。采用ESOP8封装。

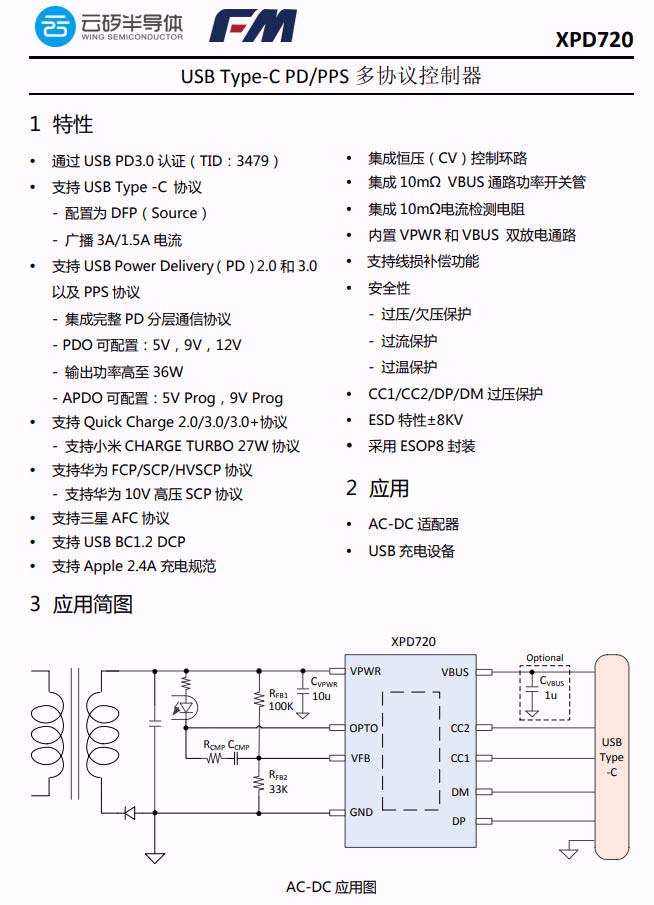

云矽半导体XPD720资料信息。充电头网拆解了解到，云矽半导体XPD系列快充协议芯片已被联想20W 1A1C快充插座、傲基20W PD快充充电器、倍思20W迷你PD快充、海陆通20W PD快充、傲基1A1C 32W快充、奥睿科20W USB PD快充、乐奇领先20W PD快充等多个品牌的数十款产品采用，抓住20W PD快充风口，富满集团云矽半导体单月PD协议芯片销量突破千万颗。

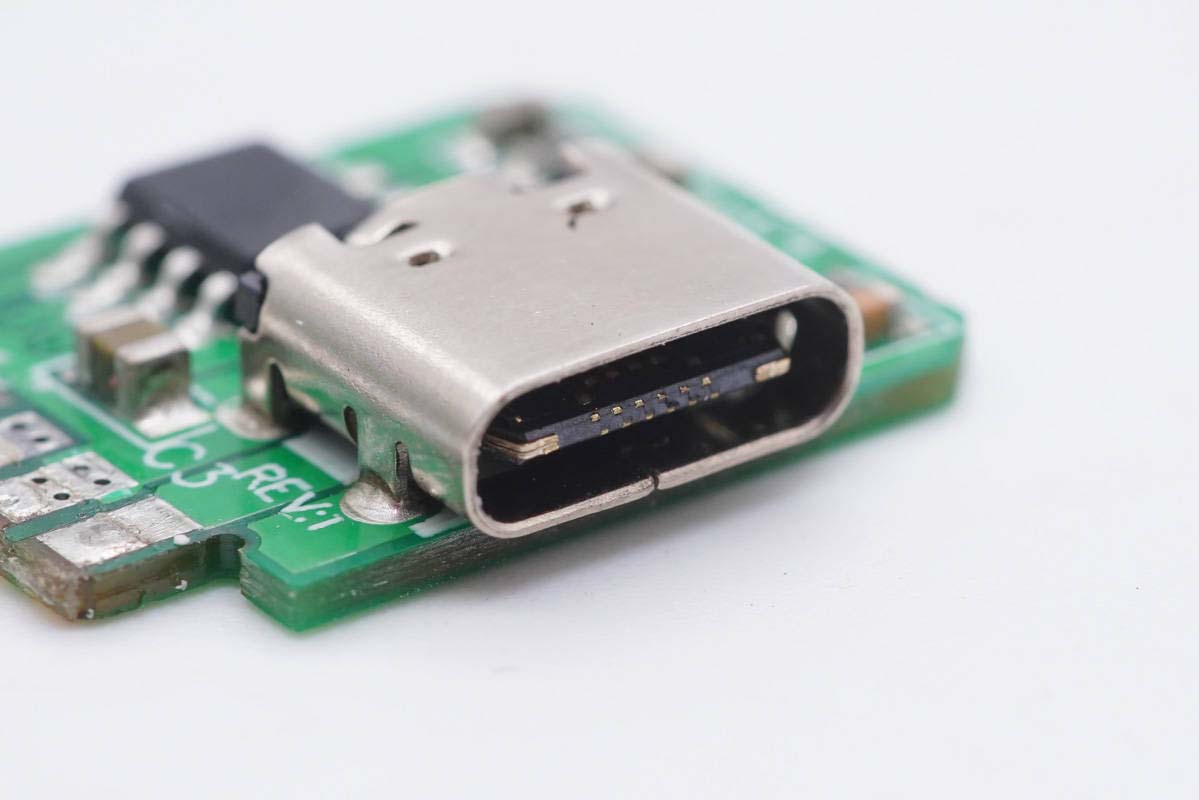

USB-C母座特写，过孔焊接。

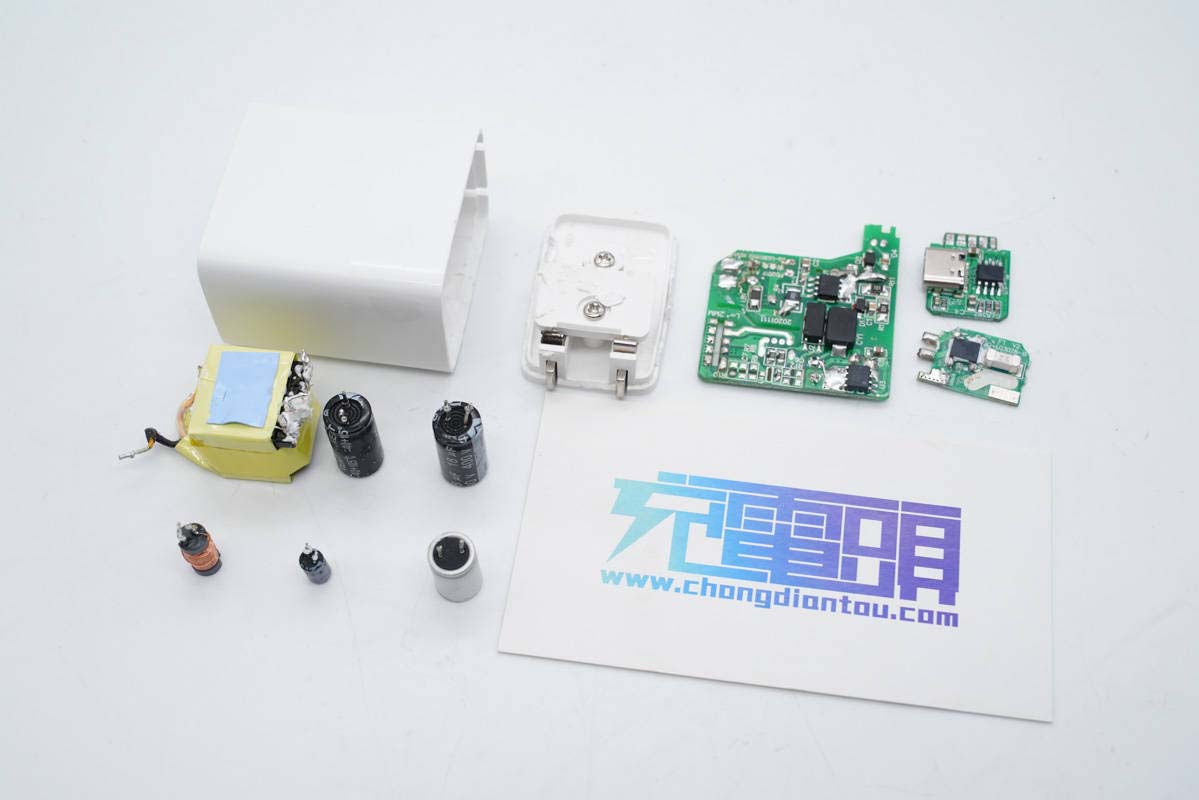

全部拆解完毕，来张全家福。
充电头网拆解总结
声丽这款充电器机身在白色外壳衬托下显得很简洁，配备可折叠插脚携带方便。另外配有单USB-C接口，支持Apple 2.4A、QC、AFC、FCP、PD3.0等协议，具备5V3A、9V2.22A、12V1.67A三组电压档位，满足iPhone 12手机日常快充需求。
充电头网通过拆解了解到，主板一侧设有输入输出小板，之间有隔离板进行隔离保护，输出端小板上设有云矽半导体XPD720协议芯片，控制接口输出电压。另外开关电源部分，初次级控制器均集成MOSFET，整体电路很简洁，其中同步整流芯片采用矽力科技AP405B。电解电容、工字电感外套绝缘管，并打胶加固。
